Services d'usinage CNC 5 axes : solutions d'outillage de précision et de meulage personnalisées

Services d'usinage CNC 5 axes est au cœur des solutions de fabrication qui permettent à l'industrie de dépasser les limites de l'usinage 3 axes traditionnel.

Le monde manufacturier d'aujourd'hui exige la plus haute précision et des géométries complexes, et l'usinage traditionnel à 3 axes a déjà atteint ses limites . Qu’il s’agisse d’implants aérospatiaux ou médicaux, nous devons comprendre que nous avons besoin de percées révolutionnaires en matière de fabrication.

Le but de cet article est de répondre systématiquement aux questions fondamentales sur les services d'usinage CNC 5 axes, d'analyser comment ils peuvent constituer la réponse ultime en matière d'outillage de précision et de solutions de meulage personnalisées grâce à une liberté et une précision inégalées , et de vous aider à faire le choix le plus judicieux et le plus rentable pour votre prochain projet ambitieux.

Résumé des réponses clés

Points importants :

• L'avantage fondamental de la CNC 5 axes est que les usinages géométriques les plus difficiles peuvent être réalisés en un seul passage. Cela résout complètement le problème des erreurs cumulées causées par plusieurs paramètres , qui sont la source de la précision.
• Pour les centres d'usinage 5 axes, il est plus important que le nombre d'axes d'avoir une bonne précision de positionnement (par exemple 0,002 mm), une bonne répétabilité et une forte rigidité mécanique.
• Pour l'usinage 5 axes de pièces complexes, vous pouvez économiser jusqu'à 30 % en termes de coût et de temps en travaillant dès le début avec les fabricants pour concevoir en vue de la fabricabilité.
• Les services de fraisage 5 axes constituent non seulement l'un des outils de prototypage les plus ingénieux, mais constituent également une solution rentable pour la production en lots de petite et moyenne taille de pièces complexes.

Comment réaliser un usinage de précision ? Solutions d'usinage CNC 5 axes de JS Precision

L'usinage CNC 5 axes est essentiel pour l'usinage de très haute précision, et JS Precision a développé un système technologique complet centré sur cette technologie de base. Notre centre d'usinage 5 axes peut atteindre une précision de tolérance allant jusqu'à 0,001 mm . C'est nettement mieux que 0,005 mm pour l'usinage traditionnel à 3 axes.

Cette précision est Norme de tolérance dimensionnelle ASME Y14.5-2009 bien dans la fourchette. Nous avons un processus de contrôle qualité très rigoureux et utilisons des machines à mesurer tridimensionnelles (MMT) et des scanners optiques pour une inspection en plusieurs étapes. Cela vous permet de maintenir systématiquement des niveaux d’indice de capacité de processus (CpK) de 1,33 ou plus.

Pour les composants complexes nécessitant cinq configurations ou plus pour l'usinage 3 axes, notre service d'usinage CNC 5 axes peut effectuer le processus d'usinage en une ou deux configurations , vous permettant d'économiser 50 à 70 % du temps de configuration. Cela réduit non seulement le risque d'erreur humaine, mais réduit également les coûts de production globaux de 20 à 30 %.

Dans des scénarios réels, nos solutions ont permis aux clients du secteur de l'aérospatiale de réduire leurs taux de rebut de 8 % à 2 %, et aux clients des équipements médicaux de produire des pièces de très haute précision avec des tolérances minimales de 0,0005 mm .

De plus, nous avons accumulé de nombreuses réussites dans l’usinage de matériaux difficiles à usiner tels que les alliages de titane et de nickel, prouvant notre expertise et notre professionnalisme.

Vous souhaitez réaliser un usinage 5 axes de pièces complexes avec une précision micrométrique ? Contactez un ingénieur JS Precision dès aujourd'hui, soumettez vos dessins de pièces et recevez une solution gratuite et personnalisée d'optimisation de la précision pour réduire vos risques d'usinage.

Qu'est-ce qu'un service d'usinage CNC 5 axes ?

L'usinage CNC 5 axes est un service de fabrication complet qui combine des fonctionnalités très précises, très flexibles et très efficaces.

Contrairement à l'usinage 3 axes, qui limite le mouvement aux seuls axes linéaires X, Y et Z, cet usinage CNC 5 axes ajoute deux axes rotatifs (généralement les axes A et C) aux trois axes linéaires. Par conséquent, l’outil peut être positionné selon des angles presque illimités par rapport à la pièce à usiner.

Ses deux utilisations principales sont bien spécifiques :

• Exemples d' outillages de précision : noyaux de moules à injection et inserts de moules moulés sous pression. Des surfaces complexes sont nécessaires et une grande précision est requise.
• Fabrication de pièces très complexes . Roues, squelettes médicaux et pièces optiques difficiles à traiter avec les méthodes conventionnelles

Services d'usinage 5 axes n'est pas seulement une technologie de traitement, c'est une solution complète couvrant l'optimisation de la conception, la programmation, l'usinage et l'inspection .

Vous vous demandez si les services d'usinage CNC 5 axes peuvent répondre à vos besoins en matière d'outillage de précision et d'usinage de pièces complexes ? Pour recevoir un rapport d'analyse de faisabilité gratuit, veuillez nous indiquer vos exigences en matière de matériau et de précision.

Comment fonctionne un centre d'usinage 5 axes ?

Coordination des axes de mouvement : X, Y, Z, A, C danse

Un centre d'usinage 5 axes se compose de trois axes linéaires (X, Y, Z) et de deux axes rotatifs (A, C). L'axe A correspond à une rotation autour de l'axe X et l'axe C correspond à une rotation autour de l'axe Z. Le mouvement coordonné de ces axes permet à l'outil d'avoir n'importe quelle position et angle souhaités sur la pièce.

Alors que l'usinage 3 axes nécessite généralement de repositionner la pièce plusieurs fois, l'usinage 5 axes vous permet d'usiner plusieurs surfaces d'une pièce avec une seule configuration . C'est le principal avantage de l'usinage CNC 5 axes.

Core Brain : système de contrôle CNC haut de gamme

Les systèmes de commande CNC haut de gamme tels que Siemens SINUMERIK ONE et Heidenhain TNC 640 constituent le cœur des centres d'usinage 5 axes. Ces systèmes de contrôle utilisent des algorithmes avancés d'interpolation de liaison à 5 axes pour transformer les modèles CAO en trajectoires d'outils fluides et précises . Il effectue également une détection des collisions en temps réel pour éviter d'endommager les outils et les machines pendant l'usinage.

Type de structure : table rotative double et table rotative à tête rotative

Centre d'usinage vertical 5 axes Il existe généralement deux principaux types de structures.

• Table rotative double : Les deux axes rotatifs se trouvent du côté de la table de travail. C'est parfait pour les petites pièces à plusieurs faces . Même si l’espace de travail devient plus petit, la précision de l’usinage s’améliore.
• Table rotative à tête rotative : un axe de rotation se trouve sur la table de travail et l'autre sur la tête de broche. C'est une bonne solution pour les pièces profondes comportant de grandes cavités . La plage d'usinage est plus large, mais une rigidité de broche plus élevée est requise.

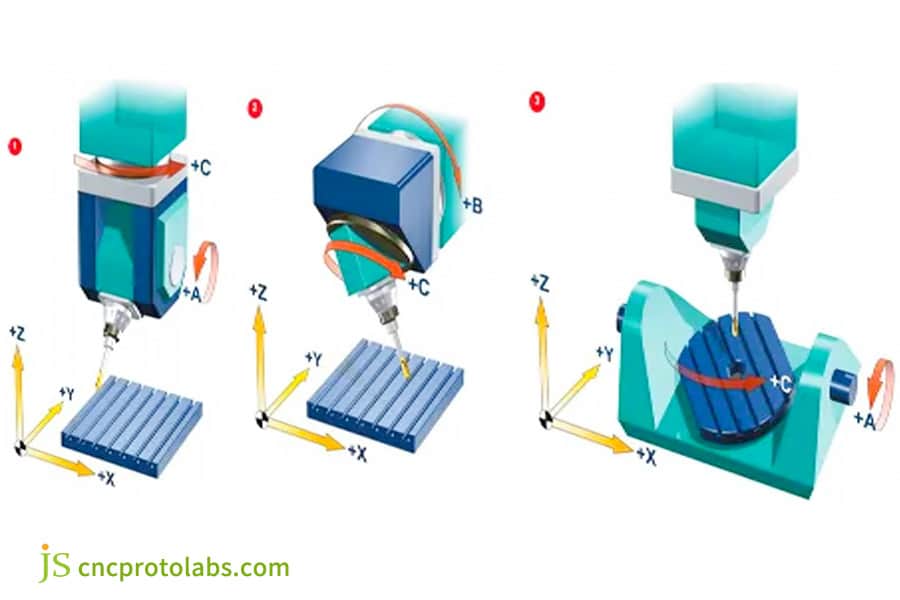

Figure 1 : Diagramme animé montrant le mouvement linéaire et de rotation de l'outil autour de la pièce. Démontre le principe de l’usinage multi-axes.

Comment choisir un centre d'usinage vertical 5 axes performant

La base de la précision : précision de positionnement et répétabilité

Les deux principaux critères utilisés pour évaluer la précision des centres d'usinage verticaux 5 axes sont :

• Précision du positionnement : mesure la distance entre la position réelle de l'outil et sa position théorique. Les machines-outils haut de gamme peuvent généralement atteindre 0,003 mm.
• Reproductibilité : fait référence aux erreurs lorsqu'un outil est placé plusieurs fois au même endroit. Généralement 0,0015 mm.

Ces deux paramètres de performance conduisent à la précision dimensionnelle et à l'état de surface du produit.

Stabilité garantie : rigidité, stabilité thermique et performances dynamiques des machines-outils

• Rigidité de la machine-outil : Le lit en fonte minérale amortit efficacement les vibrations, augmentant ainsi la stabilité pendant le processus d'usinage.
• Stabilité thermique :

La technologie de compensation de dilatation thermique de la broche réduit les effets des changements de température et maintient la précision de l'usinage . Performances dynamiques : Un fonctionnement à grande vitesse est obtenu grâce au moteur linéaire et au guidage à rouleaux, avec une vitesse de broche maximale de 30 000 tr/min. C’est idéal pour les vitesses de coupe sur les alliages d’aluminium.

Support de production à haute efficacité : système d'outillage et de magasin d'outils

Capacité du magasin d'outils : magasin d'outils avec plus de 60 outils . Fabrication de composants complexes peut répondre à vos besoins, ce qui peut réduire considérablement les coûts. Temps requis pour le changement d'outil Vitesse de changement d'outil : Le temps du changeur d'outil automatique (ATC) est inférieur à 2 secondes , augmentant ainsi l'efficacité de la production. Outils spécialisés : des outils à col long spécialement conçus pour l'usinage 5 axes et la technologie d'équilibrage dynamique sont utilisés pour le perçage de trous profonds afin d'éviter les collisions d'outils.

Tableau de comparaison de précision du centre d'usinage 5 axes :

votre principal défi	La solution 5 axes de JS Precision	vos valeurs fondamentales
Usinage de formes super complexes	Notre entreprise offre des performances dynamiques élevées Centre d'usinage 5 axes a été introduit, permettant de traiter 5 surfaces et une surface entièrement courbe avec une seule machine. installation.	Cela élimine de multiples erreurs de processus, augmente la liberté et la précision de la conception et raccourcit la chaîne de fabrication.
Assure une précision au niveau du micron et une excellente qualité de surface	Nous garantissons la qualité avec notre centre d'usinage vertical à 5 ​​axes très rigide, notre table rotative de précision et notre traitement avancé.	Produisez des pièces de haute qualité adaptées aux tests fonctionnels et à la production en petits lots, réduisant ainsi les coûts et les risques.
Gérer les coûts et les cycles des pièces complexes	De l'optimisation de votre conception d'usinage 5 axes personnalisée à une programmation efficace, nous vous aiderons avec une tarification transparente .	Ainsi, les risques de fabrication sont minimisés dès le début du projet, le coût total de possession est optimisé et les délais de livraison restent compétitifs.

Vous recherchez un centre d’usinage vertical 5 axes performant et économique ? Contactez JS Precision pour recevoir une liste comparative gratuite de sélection de machines-outils et éviter les risques d’approvisionnement.

Figure 2 : Centre d'usinage vertical industriel compact à 5 axes avec boîtier bleu et gris et pupitres de commande sur le côté.

Quels problèmes un service de fraisage 5 axes peut-il résoudre qu'un service de fraisage 3 axes ne peut pas résoudre ?

Problème 1 : Usinage à haute douceur de surface de surfaces complexes

En se concentrant sur les aubes et les hélices de turbine, le service de fraisage 5 axes a pu maintenir l'outil précisément perpendiculairement à la surface tout au long du processus d'usinage, ce qui a permis d'obtenir une finition de surface élevée (Ra 0,2, 0,8 m) sans « l'effet d'étape » de l'usinage 3 axes. L'usinage 5 axes de pièces complexes de ce type de composant ne peut être réalisé efficacement qu'avec des liaisons 5 axes.

Problème 2 : Cavités profondes, contre-dépouilles et zones inaccessibles

Pour les moules avec éjecteurs angulaires ou les implants médicaux avec des structures en contre-dépouille, l'usinage 3 axes ne peut pas atteindre la zone d'usinage en raison d'un accès limité. Services de fraisage 5 axes L'outil vous permet de modifier l'angle de l'outil via l'axe rotatif pour usiner les parois latérales, les surfaces inférieures et les zones à angle négatif , vous offrant ainsi une plus grande liberté dans la conception des pièces.

Problème 3 : « Usinage complet » d'un seul ensemble de pièces polyédriques

Par exemple, la culasse d’un moteur possède cinq caractéristiques directionnelles différentes. Dans ce cas, l'usinage 3 axes nécessite cinq réglages, ce qui prend plusieurs heures . Avec les services de fraisage 5 axes, tous les usinages peuvent être effectués en une seule configuration, ce qui réduit le temps de configuration à quelques minutes et élimine les erreurs causées par plusieurs configurations.

modèle	Précision de positionnement (mm)	Répétabilité (mm)	Industrie concernée
modèle d'entrée de gamme	±0,005	±0,002	Machines générales
modèle milieu de gamme	±0,003	±0,0015	pièces automobiles
Modèle haut de gamme	±0,001	±0,0005	aérospatiale, médicale

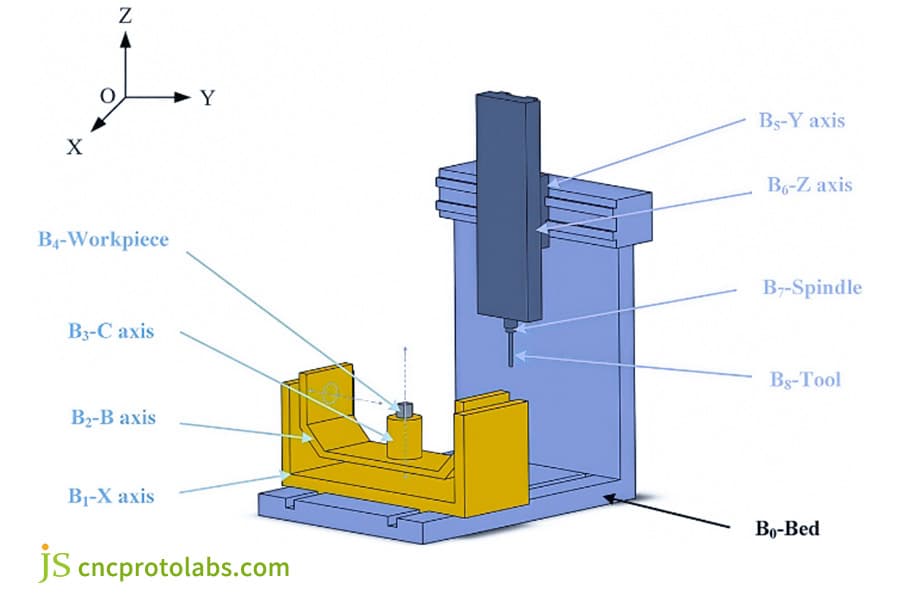

Figure 3 : Schéma technique en coupe avec tous les axes (X, Y, Z, B, C) et les composants étiquetés pour un centre d'usinage à 5 axes.

Comment puis-je obtenir un devis pour des services d'usinage 5 axes personnalisés ?

Étape 1 : Fournir une documentation technique claire et complète

Fournir une documentation technique complète est essentiel pour préparer un devis d’usinage 5 axes personnalisé et précis. Les clients doivent fournir des modèles 3D détaillés (de préférence au format STEP) ainsi que des dessins 2D mettant en évidence les dimensions clés, les tolérances et les spécifications de finition de surface.

Étape 2 : Obtenez un devis intelligent avec les commentaires de DFM

Lorsque les documents sont téléchargés sur JS Precision, le système crée automatiquement une estimation préliminaire basée sur les matériaux, le temps et le processus. dans les 4 heures , Conception pour la fabricabilité (DFM) Nos spécialistes vous fourniront un rapport détaillé soulignant les points d’optimisation potentiels pouvant réduire davantage les coûts.

Étape 3 : Vérification et suivi transparent du projet

Une fois la commande confirmée, le client peut suivre l'avancement de la production en temps réel via un portail dédié. Lors des étapes importantes, telles que la première inspection du produit, des rapports d'inspection et des photos sont transmis, ce qui rend l'ensemble du processus gérable et traçable.

Besoin d’un devis d’usinage 5 axes clair et personnalisé ? Soumettez votre documentation technique et recevez un devis détaillé avec retour DFM dans les 4 heures.

Comment optimiser la conception d’un usinage 5 axes rentable de pièces complexes ?

Règle d'or de conception : éviter les interférences avec les outils et limiter les paramètres

• Le rayon du coin intérieur doit être d'au moins 1/3 du diamètre de l'outil et l'utilisation de très petits outils doit être évitée.
• Le rapport profondeur/largeur ne doit pas dépasser 8:1 pour minimiser les vibrations et la déflexion de l'outil.

Les fonctionnalités qui nécessitent l’accès à des outils trop longs ou fins doivent être évitées. Cela réduit le temps d'usinage, réduit l'usure des outils et Conforme à la norme ASME B5.54-2011. standard .

Synergie matériaux et procédés : des alliages de titane au PEEK

Type de pièces usinées	Erreur d'usinage du service de fraisage 5 axes (mm)	Erreur d'usinage 3 axes (mm)	Temps d'usinage d'une seule pièce (min)	Quantité de production par jour (pièces)	Coût de traitement unique (USD)
pale de turbine	±0,002	±0,015	45	12	185
culasse du moteur	±0,003	±0,020	80	8	290
implant médical	±0,001	±0,010	35	15	220
Prise en charge des composants optiques	±0,0008	±0,008	30	18	160
éjecteur coudé moulé	±0,0025	±0,012	50	10	145

Différents matériaux ont des caractéristiques de coupe différentes. Le choix des paramètres de processus appropriés augmente l'efficacité du traitement et réduit les coûts.

La valeur de la pré-simulation : évitez les erreurs réelles grâce à l'usinage virtuel

L'étape de programmation CAM nécessite l'utilisation d'un logiciel tel que VERICUT pour une simulation complète du parcours d'outil et une détection de collision . Cela peut éviter des dizaines de milliers de dollars de pertes par collision sur machines-outils et optimiser les temps d’usinage. Pour l'usinage 5 axes de pièces complexes, la simulation peut réduire le temps d'essai de coupe de plus de 50 %.

Étude de cas : le support de moteur en alliage de titane pour l'aérospatiale réduit le temps de travail de 18 heures à 5 heures et réduit le poids de 35 %

Le défi : dilemmes de fabrication pour les composants à topologie optimisée

Le client a conçu une topologie dérivée d'un support moteur en alliage de titane (Ti6Al4V). Sa forme était très complexe, ressemblant à une topologie de maillage organique avec des surfaces courbes et une épaisseur de paroi inégale (la partie la plus fine mesurait seulement 1,2 mm).

Le soudage conventionnel en plusieurs parties est lourd et faible , de sorte que l'usinage 3 axes ne peut pas traiter des surfaces courbes complexes. L'usinage CNC 5 axes était la seule option viable.

Solution de précision JS

1.Optimisation collaborative DFM :

Usinage 5 axes de pièces complexes Après avoir combiné les caractéristiques, l’ingénieur a suggéré d’élever certains angles internes très nets de R2 à R3. Ils se sont assurés d'utiliser un logiciel d'analyse de tolérance pour égaliser les zones de tolérance dans les zones non critiques . Cela a facilité l'usinage et réduit le risque d'interférence de l'outil, tout en maintenant les performances du produit.

2. Outils dédiés et stratégies rapides :

Un gabarit à vide spécial a été conçu pour correspondre aux caractéristiques de coupe de l'alliage de titane Ti6Al4V. La pression du vide a été ajustée avec précision à 0,08 MPa pour maintenir la rigidité des pièces à paroi mince.

Une approche de fraisage cycloïde à grande vitesse ( 12 000 tr/min ), à faible profondeur de coupe et à avance rapide a été utilisée pour réduire considérablement le temps d'usinage et la déformation thermique à 0,005 mm près .

3. Finition continue 5 axes :

Une fraise sphérique en carbure revêtu de 6 mm a été appliquée. Un algorithme d'interpolation continue sur 5 axes a été utilisé pour compléter toutes les surfaces. Cela garantit une qualité de surface constante et une précision des contours. Un polissage manuel ultérieur n'est plus nécessaire , ce qui réduit considérablement les coûts de main-d'œuvre et le risque de dommages secondaires.

résultat

Les composants ont été fraisés à partir d’une seule ébauche de titane, produisant ainsi le premier prototype fonctionnel répondant à toutes les exigences de conception.

Le temps d'usinage d'une seule pièce a été réduit d'environ 18 heures à 5 heures, réduisant ainsi les coûts de 45 % . La pièce a résisté à un test de fatigue sous charge de 150 % et était 35 % plus légère que la solution soudée d'origine. Les clients ont donc pu passer de petites commandes groupées.

Vous souhaitez augmenter considérablement l’efficacité de l’usinage de pièces complexes ? Contactez JS Precision pour partager les défis de votre projet et recevoir une solution de service d'usinage CNC 5 axes personnalisée gratuite.

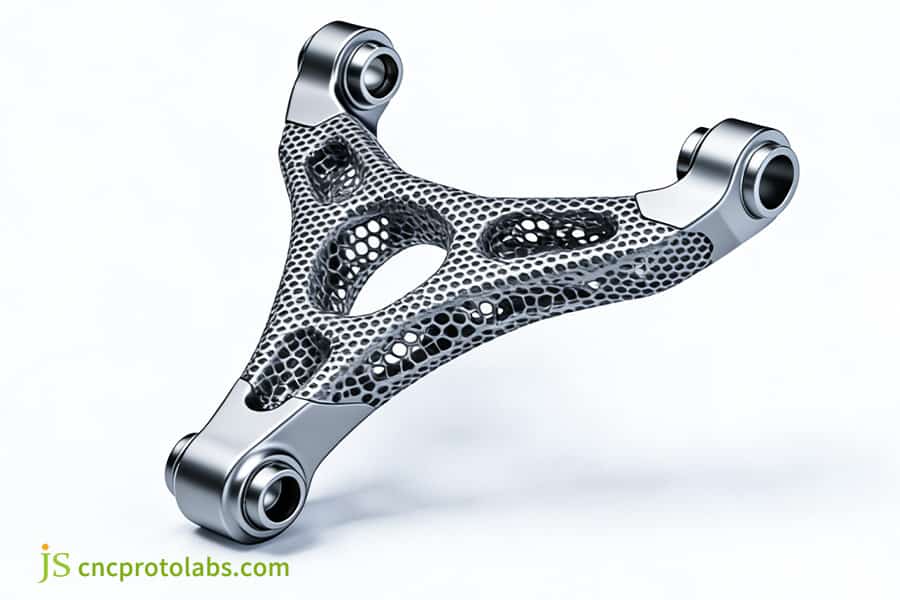

Figure 4 : Support aérospatial léger et complexe en alliage de titane avec structure en treillis. Équipé de capacités de fraisage multi-axes de haute précision.

FAQ

Q1 : Dans quelle mesure l’usinage CNC à 5 axes est-il plus coûteux que l’usinage à 3 axes ?

Généralement 30 à 100 % plus cher . Cependant, pour les pièces complexes, plusieurs processus peuvent être combinés pour réduire le temps d'outillage et de fixation, réduisant ainsi les coûts. Il y a donc de réelles économies de coûts et des gains d’efficacité.

Q2 : Quelle est la précision la plus élevée possible ?

Dans un environnement contrôlé, les centres d'usinage 5 axes haut de gamme peuvent atteindre de manière fiable une précision de contour de 0,01 mm et une précision de positionnement de 0,002 mm . Cette précision convient aux fabrications haut de gamme.

Q3 : Quelle est la plus grande pièce que vous puissiez traiter ?

Elle est déterminée par l'ampleur du mouvement de la machine-outil. Généralement, le centre d'usinage vertical à 5 ​​axes de JS Precision est conçu pour fonctionner dans une plage XYZ de 800 x 600 x 500 mm , avec un diamètre de table rotative de 500 mm pour répondre à la plupart des exigences d'usinage.

Q4 : Quel est le délai normal entre le devis et la livraison ?

Les pièces en aluminium de complexité standard prennent généralement environ 5 à 10 jours ouvrables entre la vérification des documents et l'expédition, tandis que les pièces en acier et les composants plus complexes prennent généralement 10 à 15 jours ouvrables , ce qui est en fait plus rapide que la moyenne du secteur.

Q5 : Comment puis-je garantir la cohérence des grands lots de pièces ?

Nous obtenons une cohérence en inspectant d’abord les pièces dans leurs dimensions complètes, en effectuant un échantillonnage SPC des dimensions critiques pendant la production et en calibrant régulièrement les machines-outils pour en vérifier la précision. De cette façon, nous sommes sûrs que chaque lot de pièces est conforme aux normes de qualité établies.

Q6 : Est-il adapté à la production en petite quantité ?

sûrement. Nos services d'usinage 5 axes offrent à la fois agilité et efficacité , ce qui les rend idéaux pour la production en petits et moyens lots de pièces complexes. Cela garantit que nous sommes toujours réactifs aux demandes du marché.

Q7 : Existe-t-il des exigences en matière de quantité minimale de commande (MOQ) ?

Pour l'usinage 5 axes personnalisé, vous pouvez commencer avec un seul prototype et exécuter de petites productions en lots pouvant aller jusqu'à des centaines de pièces. Il n'y a pas d'exigence fixe de MOQ, nous pouvons donc mieux répondre aux besoins des différents clients.

Q8 : Comment la propriété intellectuelle de ma conception sera-t-elle protégée ?

JS Precision utilise plusieurs mesures pour garantir que ses conceptions sont 100 % sécurisées, notamment la signature de NDA avec les clients, le cryptage des transferts de fichiers tout au long du processus et la mise en œuvre de contrôles de sécurité dans les zones de fabrication. Vous n'avez donc plus à vous inquiéter.

aperçu

L'usinage CNC 5 axes est passé d'une technologie de pointe à une ressource stratégique fondamentale qui stimule l'innovation des produits.

Il ne s'agit pas seulement de traiter des pièces, c'est aussi le moyen central de convertir des concepts de conception complexes en une réalité physique fiable avec une efficacité maximale et un coût optimal. En maîtrisant les limites techniques et la logique métier, vous pouvez saisir la clé de la compétitivité dans la fabrication haut de gamme.

Maintenant, faisons fonctionner la complexité !

Partagez des dessins de pièces complexes avec l'équipe d'experts de JS Precision S'il te plaît. Nous vous contacterons dans les 24 heures avec une solution d'usinage 5 axes personnalisée, une analyse DFM détaillée et un devis compétitif. Cela vous permet de faire le premier pas vers la transformation de votre plan en un objet de précision.

Type de matériau	Vitesse de coupe (RPM)	Taux d'usure des outils	exigences de refroidissement	Scénario applicable
Scénario applicable	30000	faible	refroidissement par air	composants structurels aérospatiaux
en acier inoxydable 316L	15000	Moyen	refroidissement par émulsion	équipement médical
Alliage de titane Ti6Al4V	12000	haut	refroidissement haute pression	pièces de moteur
culminer	10000	Moyen	refroidissement par air	implant médical
