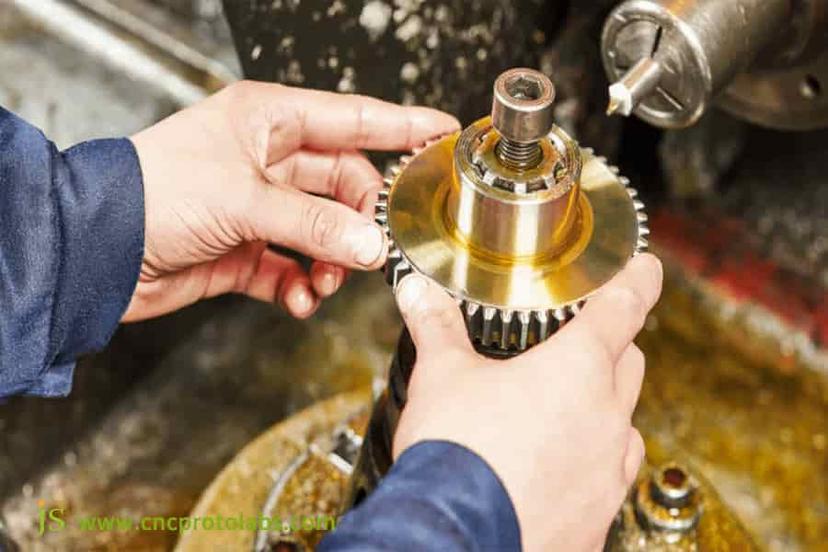

Cos'è la lavorazione degli ingranaggi? La trasformazione da grezzo a mozzo di potenza

Sebbene molti credano che la lavorazione degli ingranaggi consista semplicemente nel "tagliare i denti", in realtà si tratta di un sistema di produzione di precisione , dalla materia prima al mozzo di potenza.

La lavorazione degli ingranaggi comprende l'intera procedura, che include la selezione e la preparazione delle materie prime, la lavorazione dei profili degli ingranaggi, il trattamento termico e la finitura. L'obiettivo fondamentale è ottenere una trasmissione di potenza fluida ed efficiente nel punto di accoppiamento degli ingranaggi, riducendo al minimo rumore, vibrazioni e usura.

La lavorazione degli ingranaggi presso JS Precision, azienda specializzata nella produzione di ingranaggi, è molto più di una semplice lavorazione meccanica.

Consigliamo ai clienti il materiale migliore in base ai loro scenari di utilizzo, ottimizziamo i processi di trattamento termico, come la cementazione sotto vuoto e la tempra, e persino l'ottimizzazione della topologia del modello 3D, in modo che ogni prodotto sia perfettamente abbinato a un nucleo di potenza anziché a una semplice parte standard.

Come vengono realizzati gli ingranaggi di precisione moderni? Scopriamo il processo di produzione di base

Ora che sapete cos'è la lavorazione degli ingranaggi, vediamo come vengono realizzati. La produzione di ingranaggi di precisione prevede generalmente tre fasi, tutte richiedenti macchinari speciali per il taglio degli ingranaggi e un attento controllo qualità.

Processo 1: Fase di lavorazione morbida

• Tornitura e foratura: il pezzo grezzo viene lavorato nella superficie di riferimento, nel diametro esterno e nel foro interno tramite un centro di fresatura e tornitura CNC per garantire la precisione nel posizionamento delle procedure successive.
• Dentatura o sagomatura: il profilo iniziale del dente viene lavorato su una macchina per il taglio degli ingranaggi, che determina direttamente la forma base del dente.

Processo 2: Fase di trattamento termico

Miglioramento delle prestazioni mediante cementazione e tempra: dopo aver inserito gli ingranaggi in un forno di cementazione per formare lo strato ad alto tenore di carbonio sulla superficie, vengono sottoposti a un trattamento di tempra, che conferisce una superficie estremamente dura e resistente all'usura e una tenacità sufficiente al nucleo per evitare rotture durante l'uso.

Processo 3: Fase di lavorazione dura

Dopo il trattamento termico, l'ingranaggio si deformerà leggermente, rendendo necessaria una correzione tramite rettifica o levigatura: una rettificatrice per ingranaggi ad alta precisione viene utilizzata per controllare l'errore a livello di micron, raggiungendo un livello di precisione AGMA 12-14. JS Precision utilizza rettificatrici per ingranaggi tedesche Reishauer e raggiunge una precisione costante entro 0,002 mm.

JS Precision dispone di un processo completo di lavorazione degli ingranaggi, dalla sgrossatura alla dentatura. Le attrezzature sono regolarmente calibrate e ogni processo ha una propria scheda di processo e standard di ispezione specifici per garantire prestazioni ottimali degli ingranaggi.

JS Precision soddisferà tutte le vostre esigenze di lavorazione degli ingranaggi in modo efficiente e con elevata precisione, grazie all'ausilio di macchine per il taglio degli ingranaggi e al controllo di processo end-to-end. Il vantaggio di scegliere noi è l'eliminazione delle perdite di precisione causate dall'outsourcing in più fasi.

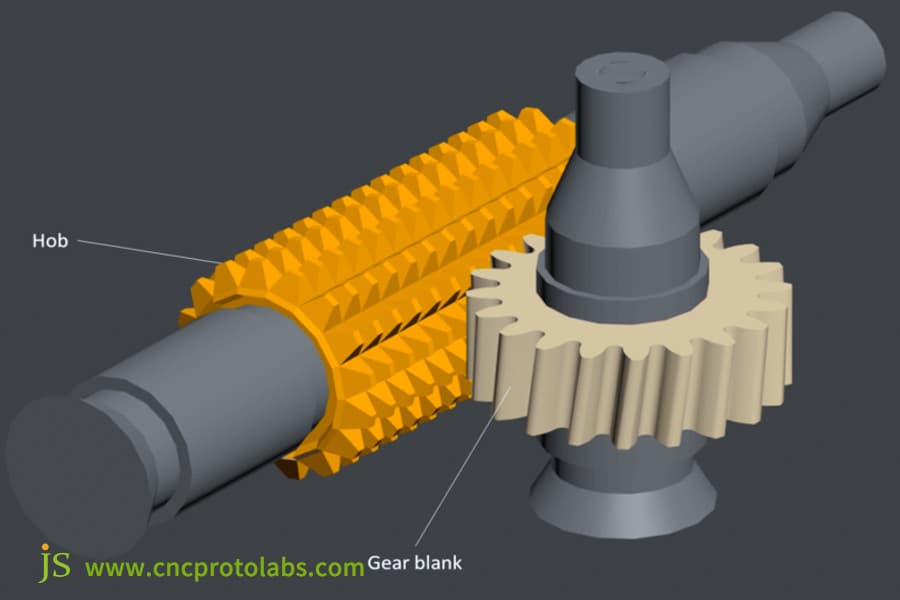

Figura 1: Come mostrato nella figura, la dentatura degli ingranaggi viene ottenuta ruotando una fresa a rullo per lavorare i denti degli ingranaggi.

Quali sono i principali fattori che influenzano il prezzo della lavorazione di ingranaggi personalizzati?

Sono molti i fattori che influenzano il costo della lavorazione di ingranaggi personalizzati. Comprendere questi fattori aiuterà a bilanciare "requisiti di precisione" con "controllo dei costi". Sulla base dei dati e dell'esperienza del settore, ecco una ripartizione che include una tabella dei costi dettagliata:

L'effetto di diversi gradi di precisione e moduli sul costo della lavorazione di ingranaggi personalizzati (basato sul modulo AGMA di grado 8 e 1 mm)

Fattori di influenza principali

1. Complessità di progettazione: modulo, numero di denti, angolo d'elica e profili speciali come i denti a tamburo aumentano i tempi di lavorazione e l'usura dell'utensile. Il costo di lavorazione dei denti a tamburo è superiore di oltre il 30% rispetto a quello di un dente standard.

2. Materiali e trattamento termico: l'acciaio AISI 9310 di qualità aerospaziale costa tre o quattro volte di più dell'acciaio 45#, mentre la carburazione sotto vuoto più tempra costa il 50% in più della tempra diretta.

3. Quantità dell'ordine: il costo unitario dei piccoli lotti (1-10 pezzi) è Da 5 a 8 volte superiore a quella di grandi lotti da 1000 pezzi+. JS Precision può fornire una " produzione suddivisa in lotti " per ridurre i costi.

JS Precision non scende a compromessi sulla precisione per ridurre i costi, ma raggiunge l'efficienza dei costi ottimizzando i parametri di taglio e suggerendo materiali convenienti.

Se vi state chiedendo quanto costa la lavorazione di ingranaggi personalizzati, JS Precision vi fornirà una soluzione che coniugherà precisione e lavorazione con un ottimo rapporto costi-benefici, tenendo conto dei vostri requisiti di precisione e delle dimensioni dei lotti. Per un'analisi dettagliata dei costi, contattateci subito.

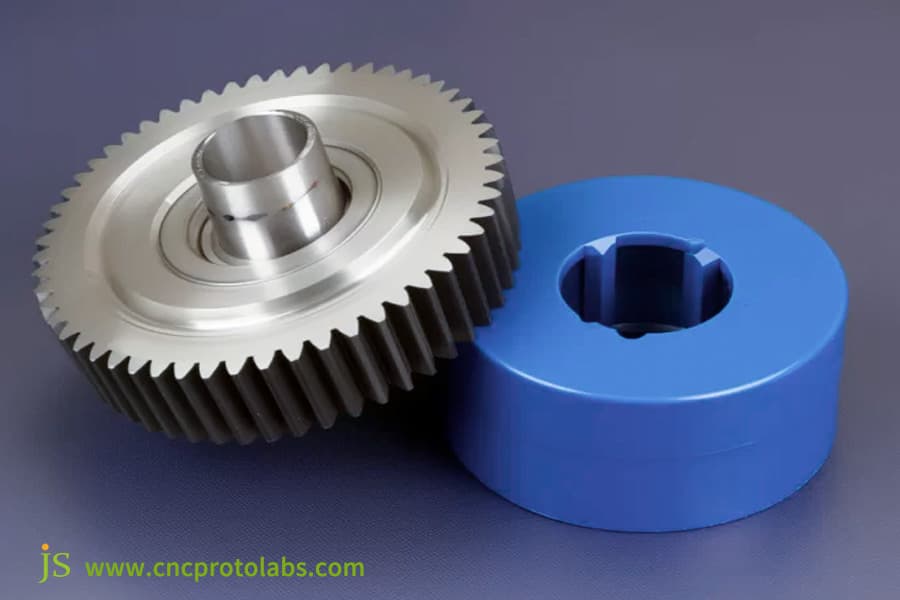

Figura 2: La scelta del materiale determina variazioni significative nei costi dei preventivi per la lavorazione degli ingranaggi.

Qual è la fascia di prezzo per investire in una soluzione completa per macchine utensili e ingranaggi?

Quando le aziende implementano la lavorazione degli ingranaggi in modo indipendente, l'investimento varia notevolmente a seconda delle attrezzature e un investimento alla cieca può facilmente tradursi in sprechi. La tabella seguente integra i costi di manutenzione e il periodo di ammortamento per aiutarvi a prendere una decisione più completa:

Tabella dei prezzi e dei costi operativi della soluzione complessiva per macchine utensili e ingranaggi

Il costo di soluzioni all'avanguardia richiede investimenti enormi e personale tecnico professionale, che la maggior parte delle aziende non può permettersi. Collaborare con JS Precision sarà la scelta più saggia.

Disponiamo di macchine utensili e attrezzature per ingranaggi all'avanguardia, come una macchina per il taglio di ingranaggi a cinque assi, e di un team di processo con oltre dieci anni di esperienza per ottimizzare i parametri di lavorazione.

Non dovrete sostenere gli elevati costi di investimento in attrezzature e i rischi tecnici. Potrete beneficiare direttamente dei risultati di precisione nella lavorazione di ingranaggi e lavorazioni meccaniche, garantiti da attrezzature all'avanguardia e processi professionali, grazie al servizio completo di macchine utensili e ingranaggi offerto da JS Precision. Se siete interessati a una collaborazione, non esitate a contattarci per maggiori dettagli.

Come viene calcolato il prezzo della lavorazione di ingranaggi personalizzati?

Esiste una logica generale per un preventivo sulla lavorazione di ingranaggi personalizzati. JS Precision spiega la formula e poi aggiunge i dati relativi alle tariffe di elaborazione batch per offrirti un costo più trasparente:

1. Analisi della formula di citazione

Prezzo finale = costo del materiale + costo della lavorazione + costo del trattamento termico e superficiale + commissione di gestione dal 15% al 20%, comprensiva di ammortamento dell'attrezzatura, controllo qualità ecc.

• Costo del materiale: calcolato moltiplicando peso x densità x prezzo unitario. Ad esempio, un ingranaggio in acciaio AISI 9310 da 0,5 kg costerà circa 40 dollari.
• Costo di lavorazione: una variabile fondamentale, direttamente correlata a complessità, precisione e dimensioni del lotto. Il tempo di lavorazione di livello AGMA 12 è 2-3 volte superiore a quello di livello AGMA 8.
• Costo del trattamento termico: cementazione e tempra sotto vuoto 20-30 USD/pezzo, zincatura 5-10 USD/pezzo.

2. Confronto dei costi di elaborazione di lotti di varie dimensioni

Confronto dei costi di lavorazione degli ingranaggi personalizzati per diverse quantità di lotto per AGMA Grado 10 e Modulo 2 mm

3. Tre elementi chiave per ottenere il preventivo giusto

• Disegno completo dell'ingranaggio, precisione della marcatura, tolleranze del profilo dei denti, ecc.
• Materiale e trattamento termico - chiaramente indicati.
• Fabbisogno annuo e quantità del singolo lotto.

JS Precision fornisce preventivi dettagliati, specificando le spese richieste. Ad esempio, la rettifica di ingranaggi ad altissima precisione sarebbe richiesta per la certificazione AGMA di Livello 14.

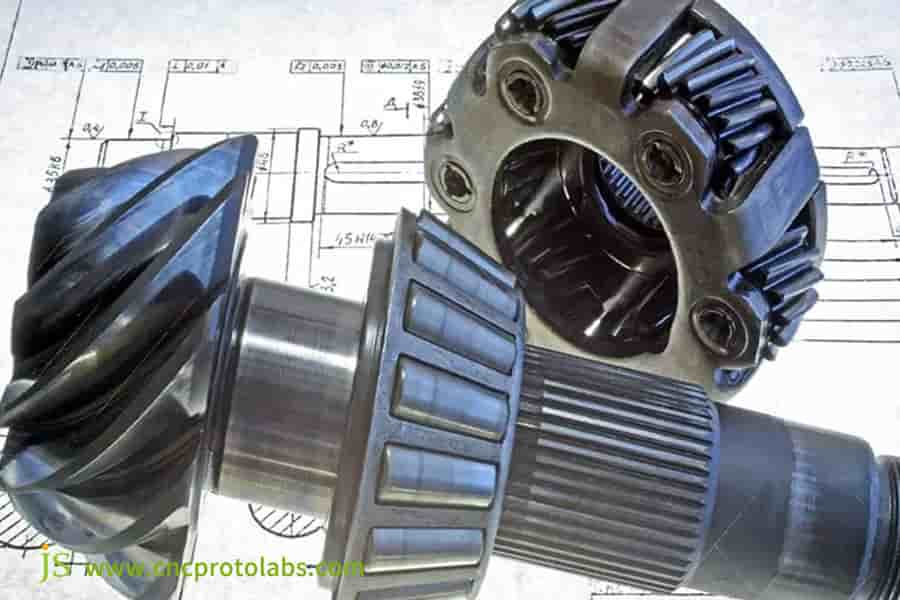

Figura 3: Fornire i disegni degli ingranaggi all'azienda produttrice per ottenere un preventivo.

Collaborazione con un'azienda produttrice di ingranaggi: qual è il processo standard per i servizi personalizzati?

Dopo aver trovato la giusta azienda produttrice di ingranaggi , la fluidità del processo è ciò che influisce sull'efficienza del progetto. JS Precision ha aiutato centinaia di clienti a completare le loro personalizzazioni attraverso un processo standardizzato. Le fasi principali includono:

• Consulenza e revisione del progetto (1-3 giorni): questa è la fase in cui gli ingegneri collegano i requisiti e ottimizzano il progetto, ad esempio selezionando i materiali e semplificando il profilo degli ingranaggi.
• Pianificazione del processo e preventivo (2-5 giorni): il fornitore svilupperà una scheda di processo personalizzata per la lavorazione degli ingranaggi, fornendo un preventivo dettagliato e i tempi di consegna.
• Produzione e approvazione del campione: produzione del primo campione, presentazione del rapporto di ispezione a grandezza naturale e successiva produzione in serie dopo la conferma da parte del cliente. (1-2 settimane)
• Produzione di massa e controllo qualità: completare seguendo le schede di processo, controllando ogni 50 pezzi e segnalando immediatamente eventuali anomalie.
• Consegna e servizio post-vendita: i prodotti qualificati vengono consegnati come concordato e il supporto tecnico è gratuito.

JS Precision tratta i propri clienti come partner e li supporta fornendo loro feedback in ogni fase.

Se cercate un'azienda di produzione di ingranaggi che offra trasparenza nei processi e una comunicazione efficiente, il processo di collaborazione normalizzato per la lavorazione di ingranaggi personalizzati di JS Precision vi farà risparmiare tempo e fatica. Non esitate a contattarci subito per iniziare il vostro progetto di ingranaggi personalizzati.

Caso di studio: come JS Precision ha personalizzato i differenziali leggeri per le corse di Formula

Sfida del cliente

Il cliente è un team di Formula E alla ricerca di un set di differenziali. I requisiti principali saranno:

• La struttura deve essere in grado di sopportare coppie elevate, con picchi di coppia fino a 800 N·m.
• Design estremamente leggero : riduzione del peso di oltre il 15%.
• Bassa rumorosità: l'abitacolo da corsa è molto piccolo e troppo rumore influisce sul giudizio del pilota.
• Deve essere garantita l'assoluta affidabilità : in una gara, un guasto agli ingranaggi porta direttamente al ritiro.

La soluzione di JS Precision

Di fronte a questi problemi, il nostro team è giunto alla seguente soluzione attraverso diverse discussioni tecniche:

1. Ottimizzazione dei materiali e della struttura:

Invece di utilizzare il tradizionale acciaio 42CrMo, è stato scelto un acciaio legato più resistente e leggero : AISI 9310 di livello aerospaziale. Nel frattempo, il software ANSYS per la progettazione dell'ottimizzazione topologica rimuove il materiale in eccesso nelle aree non critiche dell'ingranaggio sottoposte a carico, come la superficie non combaciante del mozzo, senza compromettere la resistenza e riducendo al contempo il peso.

2. Lavorazione meccanica di precisione:

La dentatura degli ingranaggi è stata eseguita su una macchina per il taglio degli ingranaggi con collegamento a cinque assi. Controllando l' parametri di taglio in tempo reale, come velocità e velocità di avanzamento durante la lavorazione, è stato possibile controllare l'errore di lavorazione del profilo dei denti degli ingranaggi entro 0,005 mm e creare i prerequisiti richiesti per la successiva lavorazione di precisione.

3. Trattamento termico ad alte prestazioni:

Eseguire la cementazione e la tempra sotto vuoto. Durante il processo di posizionamento degli ingranaggi in un forno sotto vuoto, evitare l'ossidazione e la decarburazione. La profondità dello strato cementato deve essere controllata entro un intervallo di 0,8 - 1,2 mm. Dopo la tempra, la durezza superficiale è di HRC58-62, mentre quella a cuore è di HRC30-35, considerando l'equilibrio tra resistenza all'usura e tenacità.

4. Rifinitura finale:

La superficie dell'ingranaggio è stata rettificata con una rettificatrice per ingranaggi tedesca Reishauer RZ301S. Nel frattempo, il profilo del dente è stato modificato per ottenere un effetto bombato e il bordo della punta del dente è stato rifilato per ridurre l'impatto e il rumore durante l'ingranamento. La precisione finale dell'ingranaggio raggiunge il livello AGMA 14 e l'errore cumulativo del passo è di soli 0,008 mm.

I nostri risultati e il nostro valore

Il set di ingranaggi finale consegnato è più leggero del 18% rispetto al progetto originale del cliente: da 2,5 kg a 2,05 kg. Migliora inoltre l'efficienza della trasmissione, portandola al 99,5% rispetto al 98,2% del progetto originale. Ha garantito un funzionamento senza guasti in tutte le 12 partite della stagione.

Contribuisce inoltre a ridurre di 15 dB il rumore dovuto all'innesto delle marce e migliora efficacemente l'esperienza di guida del pilota. Secondo il feedback dei clienti, questo set di ingranaggi è diventato uno dei principali vantaggi del gruppo propulsore della loro auto da corsa e ha aiutato il team a migliorare la propria classifica di tre posizioni.

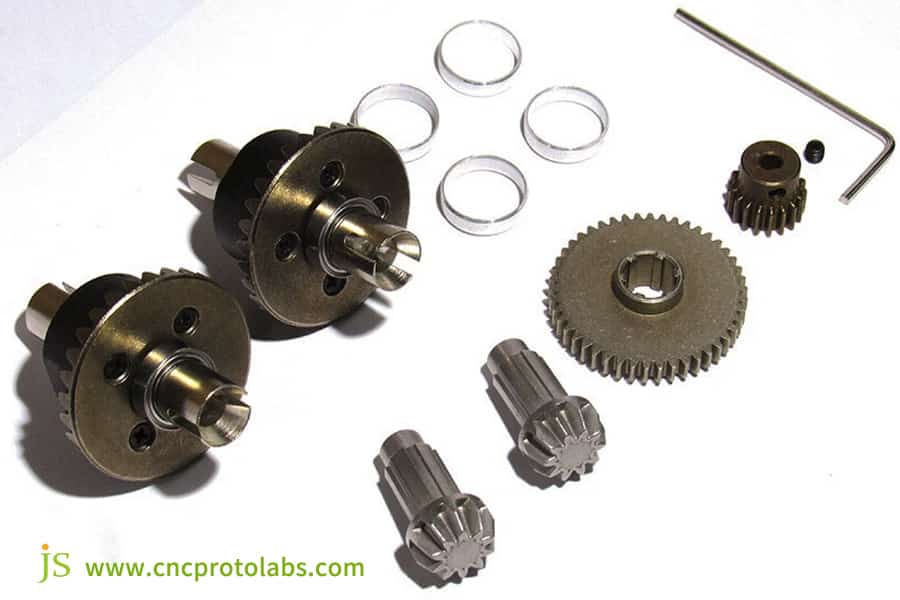

Figura 4: Differenziale leggero personalizzato

Come iniziare il tuo prossimo progetto di attrezzatura?

Sulla base della conoscenza della lavorazione degli ingranaggi, se ti stai preparando ad avviare un progetto di ingranaggi, ecco tre passaggi essenziali che ti aiuteranno a procedere rapidamente ed evitare deviazioni.

Fase 1: preparare il pacchetto tecnologico

Il pacchetto tecnologico costituisce la base del progetto. Si prega di preparare disegni 2D e modelli 3D degli ingranaggi. I disegni dovranno riflettere il grado di precisione, i parametri del profilo del dente, i materiali, il trattamento termico, i requisiti del trattamento superficiale e le tolleranze dimensionali chiave. Se il progetto è incompleto, è possibile fornire una soluzione preliminare e i nostri ingegneri contribuiranno all'ottimizzazione.

Fase 2: Definizione dei requisiti di prestazione

Sarà necessario fornirci informazioni su dove verrà utilizzato l'ingranaggio e sui relativi requisiti, come velocità di esercizio, carico massimo, durata prevista e controllo del rumore. In questo modo, saremo in grado di effettuare selezioni appropriate di materiali e processi.

Fase 3: Consultare gli esperti

Dopo aver preparato il pacchetto tecnologico e i requisiti, contattate JS Precision. Contattate i nostri tecnici commerciali tramite i recapiti ufficiali indicati di seguito. Vi contatteremo entro 24 ore e vi forniremo un preventivo dettagliato entro 48 ore dalla ricezione del pacchetto tecnologico.

Lavorando con JS Precision, riceverai supporto professionale fin dal primo passo e non dovrai mai preoccuparti dell'avanzamento del progetto.

Domande frequenti

D1: Cosa significa un grado di precisione degli ingranaggi, come AGMA 12?

La classe di precisione AGMA è uno standard completo per la qualità degli ingranaggi, che fornisce l'intervallo limite dei principali parametri come l'errore di passo, l'errore del profilo del dente e l'errore di direzione del dente. Con l'aumentare della classe, gli errori si riducono, garantendo una trasmissione più fluida, bassa rumorosità e lunga durata. AGMA 12 è ampiamente utilizzato nelle apparecchiature ausiliarie aerospaziali.

D2: È necessario rettificare gli ingranaggi?

Non tutti gli ingranaggi devono essere rettificati. Le applicazioni ad alta precisione, alta velocità o carichi elevati, come gli ingranaggi dei differenziali da corsa, devono essere rettificate per funzionare correttamente. Per i normali ingranaggi commerciali, sia la dentatura che la levigatura sono generalmente sufficienti.

D3: È possibile lavorare ingranaggi in plastica?

Sì, utilizziamo macchine e utensili specializzati per la lavorazione di ingranaggi in POM, Nylon, PEEK e altri materiali plastici tecnici. Inoltre, offriamo soluzioni integrate di stampaggio a iniezione per inserti metallici e ingranaggi in plastica.

D4: Quanto tempo richiede la raccolta di un campione dai disegni?

I tempi di consegna dei campioni dipendono dalla complessità e dalla precisione dell'ingranaggio. Per gli ingranaggi cilindrici standard, grado AGMA 8-10, il tempo minimo richiesto è di 5 giorni lavorativi, ma per ingranaggi complessi, come quelli elicoidali o quelli modificati appositamente, i tempi di consegna saranno di circa 2-3 settimane.

D5: Come verificare se l'attrezzatura è idonea?

Per l'ispezione a grandezza naturale, utilizziamo centri di misurazione degli ingranaggi tedeschi o giapponesi, verificando l'errore di passo, di profilo e di direzione dei denti. Infine, verrà rilasciato un report autorevole per garantire la trasparenza e l'affidabilità dei dati.

D6: Offrite servizi di trattamento termico degli ingranaggi?

Sì, disponiamo sia di impianti di trattamento termico di alto livello che collaborano strettamente tra loro, sia di una nostra officina di trattamento termico, che ci consente di controllare rigorosamente l'intero processo di trattamento termico per garantire che la durezza e la tenacità degli ingranaggi soddisfino i requisiti di progettazione.

D7: Il mio progetto richiede un rigoroso accordo di riservatezza. Potete fornirne uno?

Certamente. JS Precision rispetta la proprietà intellettuale dei nostri clienti. Possiamo firmare un rigoroso accordo di riservatezza prima dell'inizio del progetto per garantire che le vostre informazioni progettuali e tecniche non vengano divulgate.

D8: Come posso ottenere un preventivo per la lavorazione degli ingranaggi da JS Precision?

Inviate i disegni dei vostri ingranaggi in formato PDF o DWG, insieme ai requisiti prestazionali, al nostro referente ufficiale. Vi forniremo un preventivo dettagliato, comprensivo di costi dei materiali e costi di lavorazione, entro 48 ore.

Conclusione

Un singolo ingranaggio con un piccolo errore può compromettere la trasmissione di potenza dell'intero sistema. Scegliere la giusta azienda produttrice di ingranaggi significa puntare su affidabilità e prestazioni superiori per i propri prodotti.

Grazie alla sua profonda conoscenza della lavorazione degli ingranaggi, alle macchine per ingranaggi all'avanguardia e alla continua ricerca di ingranaggi e lavorazioni precise, JS Precision è diventata un partner affidabile per molte aziende leader in ogni settore.

Gli ingranaggi non dovrebbero essere il tuo punto debole. Per servizi di lavorazione di ingranaggi personalizzati di livello professionale, contattaci oggi stesso. Lavoriamo insieme per trasformare le tue esigenze in prodotti di alta qualità che garantiranno il successo dei tuoi progetti!
