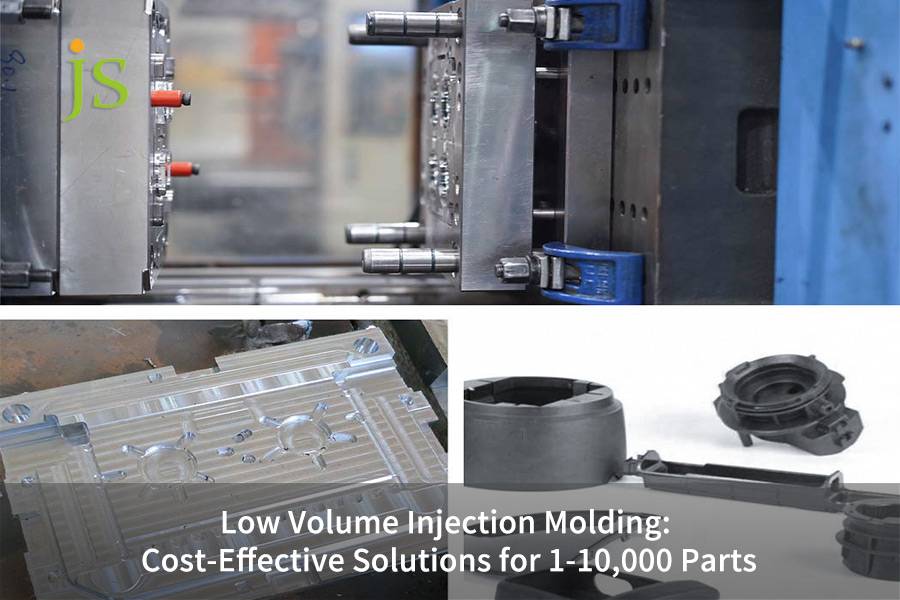

小批量注塑：适用于 1-10,000 个零件的经济高效的解决方案

小批量注塑是一种优化的成型方法，它在前期资金、生产1-10,000个塑料零件的交货期和产品质量之间找到了一个很好的折衷点。通过使用高强度铝合金（例如 QC-10）或未硬化软钢（例如 P20）快速制造工具，初始模具成本可以从 70% 降低到 90%。此外，首次交货（T1）可加快至10、15个工作日，从而使B2B的精密制造能力在成本和时间上得到满足。

小批量注塑服务关键指标矩阵

<标题> <正文>

主要发现

• 模具材料选择：

当生产3,000件以下纯ABS/PC或不含纤维增强的零件时，我们主要使用QC-10铝模，但如果产量超过5,000件或含有玻璃纤维（例如PA66+30%GF）的零件，我们更喜欢P20 软钢模具。

• 降低模架成本：

MUD快速换模系统能够直接省去2,000-5,000个普通模架的费用，之后只需要加工型芯和型腔。

• 公差和脱模：

对于快速模具，保持壁厚均匀非常重要（±1%偏差），除此之外，为了防止粘连或撕裂，外表面应稍微倾斜，拔模角为1到2。

为什么信任JS Precision的小批量注塑服务？

通过我们作为工程团队在小批量注塑领域 15 年的合作，我们了解到，要找到一家在小批量注塑服务交付方面真正可靠的供应商，这样的供应商必须在这三个维度上拥有可追溯、经过验证的数据循环：快速模具选择、冷却周期优化和缺陷控制。

以我们的一个医疗传感器外壳项目为例，最初的客户提案基于 H13 硬化钢模具，成本为 38,000 美元，模具交货期为 8 周，导致每件平均成本为 19 美元。我们找到了更好的选择，结合使用铝质 QC-10 模具 + MUD 模架，因此模具成本为 5,800 美元，交货时间为 12 天最终模具成本仅为 2.90 美元。总体单位成本已从 24.50 降至 6.80。

<块引用>

ISO 9001:2015中的一段明确指出：对于批量成型工艺，应建立保存记录和可追溯生产参数的系统，并且必须保护关键数据和工艺，直到产品生命周期结束。

为了符合这一要求，对于每个小批量项目，我们都会进行三阶段检查：DFM审核试模参数凝固/固定首件全尺寸检验（FAIR），关键尺寸CPK≥1.33。

该方法已成为JS Precision 400多个小批量注塑项目的知识库，涵盖从100个原型仅到中期量产10,000件的全系列场景，并为客户平均降低了35-50%的TCO。

立即下载《小批量注塑快速模具选型与成本优化白皮书》，系统掌握QC-10铝模、P20软钢模、MUD模架的选型逻辑，主动评估您的小批量注塑服务成本降低潜力。

为什么小批量注塑是降低前期成本的途径？

小批量注塑不仅消除了高硬度钢（例如H13）模具的加工成本，而且使用易于加工的铝合金或钢，减少了70%以上的高模具投资，使其成为快速推出多达10,000件产品的更好方式。

模具折旧成本计算公式

单位成本 =（模具成本 ÷ 总产量）+ 单位注塑和材料成本

铝模具与钢模具的单位成本分配比较（生产 2,000 件）：

• 淬火钢模具（H13）：模具成本38,000个，单位成本分摊19.00，注塑+材料成本5.50，总计24.50/个。
• 铝模具 (QC-10)：模具成本 5,800，每件成本 2.90，注塑 + 材料成本 3.90（铝模具冷却快，周期时间较短 306.80/件）。
• 节省：72.2%。

技术限制：何时停止使用铝模具

• 产品数量超过 10,000 件：由于铝的典型模具寿命仅为 5,000-20,000 次操作，因此需要更换为 P20 或 H13 等较硬的模具。
• 零件含有 > 15% 的玻璃纤维：与使用钢模具相比，材料中存在玻璃纤维会大大增加磨损率，增加 5-8 倍，一段时间后铝模具的型腔尺寸精度会下降得很严重，零件将无法再以 ±0.05mm 的公差配合。
• 注射压力>110 MPa：QC-10屈服强度450 MPa，压力过高可能会导致模具型腔发生塑性变形。

这就是低产量注塑成本的底层逻辑——不是“越便宜越好”，而是“在生产边界内选择最经济的模具寿命”。

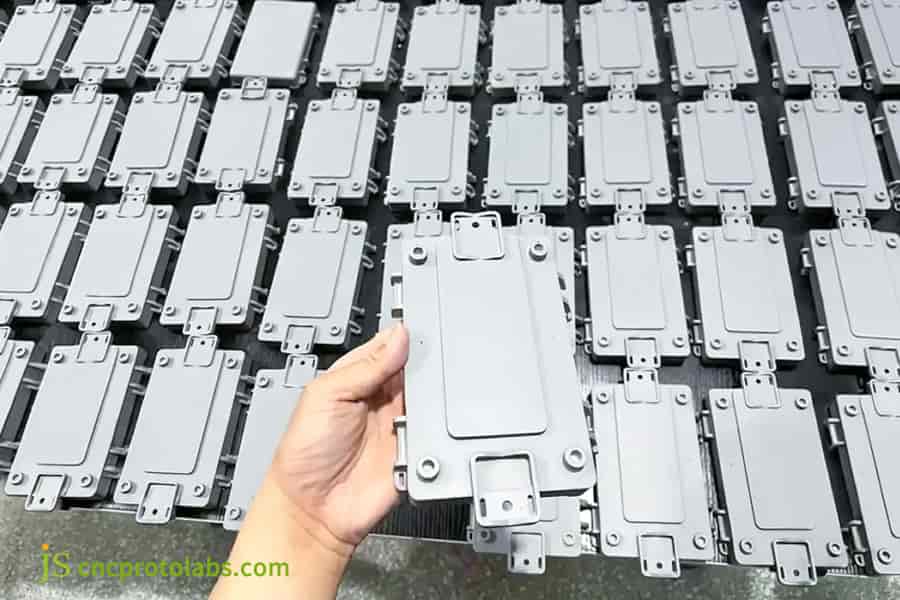

图 1：为小批量生产而生产的灰色塑料部件。

如何使用铝模注塑来平衡精度和预算？

铝模具注塑是获得与钢模具相同的表面光洁度的理想解决方案，同时节省高达 60% 的加工时间并允许频繁的设计更改。

铝模具的导热优势

与导热系数约为 35 W/m·K 的 P20 钢相比，QC-10 铝合金的导热系数要高得多，约为 145 W/m·K，大约是导热系数的四倍。 举例来说，当模制 ABS 零件壁厚等于 2mm 时：

1. 铝模具的冷却需要大约 12 秒（由于快速排热）
2. 钢模具需要大约 22 秒热量才能离开（因此需要更多时间）
3. 周期时间节省约 45%，这是降低单件制造成本的好方法。

铝模具如何满足严格的公差

1. 数控高速铣削：铝工件速度比钢工件快2-3倍，型腔精度为 ±0.05mm (ISO 20457 TG6)。
2. 表面抛光：可达到SPI-B1（中等光泽）甚至SPI-A2（镜面），Ra 0.2、0.4μm。
3. 修改：铝制模具的修改每个周期的平均成本为 500-1,000 美元，需要 3-5 天。钢模的改版价格在2000美元以上，时间周期仅为1-2周。

提交3D图纸即可获得免费的铝模注塑可行性评估和成本比较报告。

图 2：带有黑色组件的铝制模具。

铝模具与钢模具：比较性能和参数

铝模具与钢模具之间的成本差异源于材料的物理限制。快速铝合金模具（QC-10）与传统淬火钢模具（H13）在屈服强度、导热系数、最大注射压力方面具有明显的性能界限。

材质参数对照表

核心指标	铝制快速模具 (7075-T6/QC-10)​	软钢模具 (P20/1.2311)​	3D打印树脂模具（硬质树脂）​
经济最小起订量	100 – 5,000 件	1,000 – 10,000 件	1 – 100 件
模具预期寿命	5,000 – 20,000 次拍摄	50,000 – 100,000 次拍摄	< 100 次拍摄
可实现的公差	±0.05 毫米 (ISO 20457 TG6)	±0.03 毫米 (ISO 20457 TG5)	±0.15毫米
表面光洁度	SPI-B1（中等光泽）	SPI-A2（镜面抛光）	SPI-D3（喷砂）
平均交货时间	10 – 12 个工作日	14 – 18 个工作日	2 – 4 个工作日

<标题> <正文>

关键参数解释

• 导热性和冷却性能：

QC-10 铝模 145 W/m·K vs H13 钢模 28 W/m·K。铝模冷却时间仅需 12 秒，钢模冷却时间为 22 秒，冷却效率提高近 45%。从长远来看，这意味着如果使用铝模具生产 1,000 个零件，将节省 3 小时的机器时间。

• 机械强度和注射压力限制：

H13 的屈服强度约为 1,200 MPa，而QC-10 的屈服强度仅为 450 MPa。铝模具的注射压力不能超过 110 MPa。模腔不会因注射压力而变形。

• 耐磨性差异：

H13可承受30%以上的玻璃纤维，数百万次循环侵蚀。铝制模具由于玻璃纤维含量高而容易磨损，仅建议用于无纤维或含纤维塑料。

快速模具选择是冷却速度和压力寿命之间的平衡 - 铝模具更快、更便宜，而钢模具更耐用、更坚固。

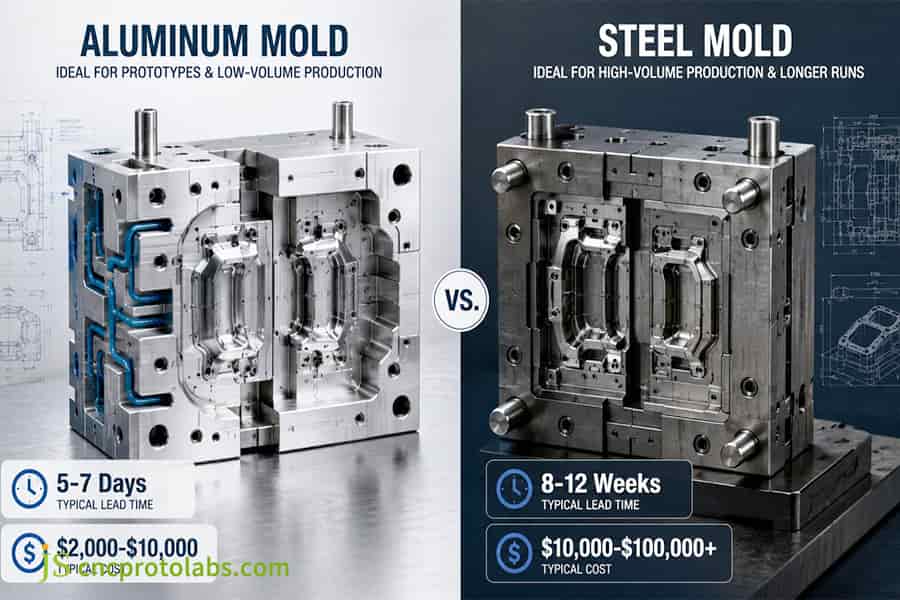

图 3：铝模具与钢模具性能比较。

原型注塑服务和定制小批量注塑服务之间有哪些结构差异？

原型注塑成型服务采用手动嵌件来简化模具操作，以实现小批量最小原型设计，但定制小批量注塑成型结合了自动顶出和滑动机制，实现大批量生产，甚至多达数千个零件。

模具结构比较

参数​	QC-10 铝	P20软钢​	H13淬火钢​
屈服强度（MPa）	450	650	1,200
导热系数（W/m·K）	145	35	28
最大注射压力（MPa）	≤110	≤150	≤200
耐磨性（GF30）	差（<15% GF）	良好（<30% GF）	优秀（任意 GF%）
冷却时间（2mm ABS，秒）	12	20	22

<标题> <正文>

如何确定哪种模式适合：

1. 生产量<500件且设计未定型：原型注塑，手动镶件+简单顶出，模具费1,500-4,000。
2. 生产量1000-10000件，设计定型：小批量注塑，自动脱模+滑块，模具费5000-15000。
3. 要检查的关键 DFM 问题是：壁厚是否均匀？你有任何底切吗？该零件是否需要侧抽芯？这些都是直接决定是使用原型还是小批量的因素。

联系工程师进行免费的 DFM 评估，以确定您的零件是否更适合原型注塑成型服务或定制小批量注塑成型。

如何为您的小批量注塑服务和小批量注塑服务选择相匹配的工程塑料？

小批量注塑服务和小批量注塑服务的材料选择必须综合考虑快速成型模具上的塑料的流动性（MFR）、收缩率和磨损特性。

快速成型中常见的材料性能

结构元素	原型模具	小批量模具
副作用机制	手动插入	液压/气动滑块
弹射系统	手工剥离或简单的别针	自动顶出板+回位销
冷却通道	直孔（基本）	随形冷却（优化）
跑步者类型	冷流道，手动脱浇口	冷流道，自动脱浇口
模架	仅MUD插入	全画幅或MUD

<标题> <正文>

材料选择的三个硬性规则

• 100% ABS/PP/PC：

MFR>10，优异的流动性，材料本身几乎不会对铝模具造成损害。建议使用QC10系列铝合金，因为这些是铝成本最低的材料。

• PA66+GF30：

材料中的玻璃纤维导致铝模具型腔的磨损比钢模具高约 5-8 倍。需要带有 PVD ​​涂层（例如 TiN）的 P20 软钢模具。 与此类树脂的常用模具相比，模具成本增加约20-30%，但模具寿命也长约5倍。

• PEEK/PPSU：

模具温度需要>150℃。铝模的导热性能远高于PEEK、PPSU的保温能力。 P20钢材需要外置油温控制器，在设计型腔收缩时，最好留有1.5-2.5%的补偿储备。

如何优化零件设计以最大限度地降低快速模具注塑成本？

快速模具注塑是一种 DFM 原理，通过完全消除对这些区域进行复杂加工的需要，可以将模具加工时间缩短 90%。以下三个重要的量化规则直接有助于降低模具成本。

拔模角度

• 外表面：建议最小角度为 1°。不过，如果您的对象具有纹理，则应考虑添加更多拔模角，每 0.02 毫米纹理深度增加约 1°-1.5° 以避免撕裂。
• 内表面 （包括肋）：每个表面 - 如果相对较浅（例如小于 50 毫米），则为 0.5°-1°；如果非常深（即深于 50 毫米），则需要更大的 2°-3°。
• 成本：拔模角每减少1个，顶出力平均增加20%，废料撕裂率增加高达3-8%。

避免深肋骨

• 肋深度：不应超过基础壁厚的 3 倍。
• 肋宽：必须约为基底壁厚的 0.5 至 0.7 倍。
• 加工影响：非常深且窄的凹槽只能通过 EDM 清角来完成，这会增加每个面积 200-500 的额外人工成本。

消除底切

• 关闭设计：通孔用于去除外部底切，并且不再需要有角度的弹出器或滑块机构。
• 滑块成本：1,500-3,500。 DFM 优化可以用梭子取代四个底切，节省超过 6,000 美元。
• 案例研究：传感器外壳的原始设计有四个外部夹子，四个滑块的成本为（12,000）。然后通过使用内部梭 + 直接弹出针对 DFM 进行了重新设计，节省了 8,000 美元，周期时间缩短了 7 天。

立即联系 JS Precision 工程师，获取免费的 2 小时 DFM 评估，以优化您的快速模具注塑设计。

图 4：铝原型模具和机加工零件。

定制小批量注塑如何控制缺陷以确保批次一致性？

定制小批量注塑必须通过精确的工艺优化，克服快速模具在热平衡和排气性能方面的缺点，确保零件的批次一致性。

柴油效应：

通常快速成型时，排气槽内的空气不充分，导致空气滞留。这会导致零件末端烧焦。 为了防止这种情况发生，JS Precision 建议使用：

• 烧结金属通气塞：嵌入最常被卡住的位置，孔径为 0.005-0.020 毫米，在通风受阻时可以让空气逸出。
• 分型面排气槽：槽深0.015-0.025毫米，宽3-5毫米，终止于通向大气的排气口。
• 真空辅助：对于复杂的薄壁零件，当模具准备就绪时，在进行实际注射之前，首先将模具内的压力抽空至大约 10 mbar，以完全防止任何烧焦。

缩痕控制：

• 注射压力：铝模的极限压力≤110MPa，P20钢模可达150MPa。萎缩的区域需要压缩和补充。
• 保压时间：以浇口冻结为终点，经验公式：保压时间≈壁厚（mm）×2.5（秒）。2mm壁厚→保压5秒。
• 温度补偿：铝模具是热的良导体，厚壁区域需要局部加热棒，以防止过度冷却，从而可能导致收缩。

从我们做汽车连接器的案例来看，最初设计者提供了0.030毫米深度的排气槽（太深了）导致硅胶进入凹槽，导致毛边和废品率达到4.2%。 改为排气深度0.020mm+烧结塞后，毛边完全消除，该批次Cpk由0.85提高至1.41。

案例研究：JS Precision 如何优化双色 LSR 模具以快速交付 3,000 个传感器密封件？

在此实际案例中，JS Precision通过优化液体硅胶（LSR）和PA66的双注射快速注塑工艺，解决了热膨胀率不一致的问题，并交付了3000个精密工业级传感器密封盖15 天。

客户挑战：

传感器密封件应该通过两阶段注射制造。一级将底座的 PA66 与弹性体 LSR 粘合在一起。由于零件数量很小（3,000 个），投资昂贵的双色注塑模具变得无利可图。这两个组件非常不同。熔化和收缩率相差很大，PA66大约为1.5%，LSR大约为2.5%、3.5%，这使得它们很容易溢出和分层。

JS精密解决方案

• 分体式快速成型：通过手动将PA66嵌件插入硅胶模具型腔（Insert Molding）来获得低成本。这种方法不需要双色模具转盘机构，将模具成本从 45,000 降低到 8,500。
• 高导热QC-10铝模：该模具使硅胶固化所需的160℃高温模具区域加热快速、均匀，LSR交联只需8秒即可完成。
• 离线红外预热：将PA66嵌件放入硅胶模具之前保持80℃恒定，这样两个接触面之间就不存在温差。

经验教训和失败：

在T0测试过程中，当PA66嵌件被转移到手动硅胶模具中时，其温度从高温升至环境温度（25℃），导致LSR收缩并在接触表面出现局部固化不足。立即添加外部红外预热器，使嵌件在安装前保持在 80℃ 的恒定温度，从而完全消除了接触表面的微气泡。

<块引用>

ISO 20457:2018规定：精密成型件的尺寸公差应根据功能要求分段标注，壁厚突变区域的收缩补偿应单独计算。

在我们的案例中，为了满足严格的公差要求，我们将密封唇公差降低至 ±0.03mm（DIN 16742 精细），以确保组装产品中没有空气泄漏。

最终结果

1. 模具交付：12 天（行业平均 4-6 周）
2. 成品交付：15天，3000件全部完成
3. 气密性测试：100%合格（气压0.3巴，泄漏率<0.1cc/min）
4. 单位成本：3.20 美元（双色模具解决方案最初估计为 9.80 美元/件）
5. 节省模具投资：36,500 美元（45,000 美元 → 8,500 美元）

查看类似双注射 LSR 传感器密封盖成功复兴的详细信息，了解定制注塑制造商如何使用小批量方法解决复杂的双材料成型问题。

为什么选择 JS Precision 作为您小批量塑料零件制造的长期供应商？

选择 JS Precision 进行小批量塑料零件制造意味着受益于最优秀的可制造设计 (DFM) 设计服务、基于最高质量管理体系 (ISO 9001) 的严格质量控制，以及许多无需任何费用的选择最小订购量 (MOQ) 的限制。

快速 DFM 反馈

• 24 小时 DFM 报告：图纸上传后，工程师团队将为您提供完整的可制造性报告，包括从拔模角度到壁厚、浇口位置和收缩变形的所有详细信息。
• 材质第三方保证：提供SGS、UL等独立实验室的材质证书和测试报告，杜绝材质真假。

定制供应链解决方案

• 无需最小起订量（MOQ）：无论您在中期批量生产中只需要 10 个样品，还是需要多达数千个样品，它都能完美运行。
• 根据库存准备好 MUD 模具：由于已有库存，因此客户可以节省获取 MUD 模具底座所需的时间。对于客户来说，只需支付型腔和型芯工艺费用即可。
• 修改灵活：铝模/P20软钢切削性能优异，模具修改成本500-1000美元，3个工作日内即可完成。

低成本注塑供应商的真正价值不在于便宜，而在于把每一分钱都花在最前沿的工程数据上——JS Precision的与众不同就在于此。

常见问题解答

问题1：小批量注塑中铝模具和钢模具的主要成本差异是什么？

铝模具 (7075-T6/QC-10) 售价约为 1,500-10,000 美元，10-12 天交货，可生产 100-10,000 个零件。硬化钢模具 (H13) 的价格可能超过 30,000 美元，需要6-8 周的交货时间，具有高屈服强度，并且是唯一可以与玻璃一起使用的模具。

问题2：JS Precision在快速模具注塑过程中如何保持零件的尺寸精度？

JS Precision 通过精密 CNC 加工和 CMM 检测，同时使用 Moldflow 模具收缩模拟来实现零件的精度。即使对于PEEK、PC等高收缩率的材料，JS Precision也能持续保持±0.05毫米（DIN 16742 TG6）的公差。

问题3：一般需要多长时间才能收到定制小批量注塑的第一批样品（T1样品）？

如果 JS Precision 使用标准 MUD 模架和高速 CNC 直接加工 QC-10 铝模腔，T1 样品的交货时间通常为 10-14 个工作日，与传统定制钢模具相比，缩短了 60% 以上。

Q4：您的小批量注塑服务是否可以使用 PEEK 或 PPSU 等高性能工程塑料？

是的。 JS Precision 在铝或 P20 软钢模腔内使用精密加热通道，与外部高沸点油温控制器配合使用，将模具保持在能够使 PEEK 或 PPSU 完全结晶的温度，即高于 150℃。

Q5：原型注塑服务有最低订购量（MOQ）吗？

我们公司JS Precision对原型注塑没有最低起订量要求。通过树脂 3D 打印模具或快速周转的铝嵌件，可以低成本制造多达 50 个原型用于功能测试。

问题6：使用MUD系统处理小批量塑料可以节省多少钱？

基于主单元模具 (MUD) 的换模系统可以将模具制造成本降低至 40 - 60% 的前期成本。如果注塑机使用标准模架，则型腔和型芯加工费用是您唯一的成本，每个项目级别最多可节省 3,000 美元。

Q7：JS Precision在限量生产期间如何进行产品设计变更？

由于铝 QC-10 易于加工，P20 低碳钢也易于加工，因此更换模具是一项非常高效的工作。如果您需要添加顶出角度或从已清理的零件中移除角度，则最有可能花费 500 - 1000 美元左右。几乎所有情况下，模具修改都会在3个工作日内完成。

Q8：如何索取注塑服务报价，需要什么文件？

请向我们发送您的 3D CAD 图纸 (STEP/STP/IGS) 和 2D 蓝图，包括公差信息 (PDF)。 不到 1 天我们的工程师将为您提供报价以及每个模具的费用明细和 DFM 分析报告。

摘要

小批量注塑打破了原型制作和大规模生产之间的财务和技术障碍。通过使用快速铝模具和 MUD 模架，公司可以验证真实的机械性能，并以较低的前期预算实现最终产品级的表面光洁度。掌握拔模角度、壁厚一致性和适当的材料流程设计是成功实施此工艺的关键。

不再受传统钢模高资金门槛的阻碍。 立即联系 JS Precision 应用工程团队，获取：24 小时内免费的专业 DFM 分析和评估、针对您的产品量身定制的材料选择和收缩控制技术建议，以及根据您的实际生产周期即时、透明的注塑成本报价。 上传您的 CAD 图纸并开始您的快速注塑成型项目。
