قوالب الحقن ذات الحجم المنخفض: حلول فعالة من حيث التكلفة لأجزاء تتراوح من 1 إلى 10,000 قطعة

القولبة بالحقن منخفض الحجم هي طريقة قولبة محسنة تجد نقطة توافق جيدة بين رأس المال الأولي وفترة التسليم لإنتاج 1 إلى 10000 قطعة بلاستيكية وجودة المنتج. من خلال البناء السريع للأدوات باستخدام سبائك الألومنيوم عالية القوة (مثل QC-10) أو الفولاذ الناعم غير المتصلب (مثل P20)، يمكن خفض تكلفة القالب الأولية من 70% إلى 90%. علاوة على ذلك، يمكن تسريع التسليم الأول (T1) في إطار زمني يتراوح بين 10 و15 يوم عمل، وبالتالي يتم تلبية القدرة على التصنيع الدقيق لـ B2B من حيث التكلفة والوقت.

مصفوفة المقاييس الرئيسية لخدمة قولبة الحقن ذات الحجم المنخفض

<نمط الجدول = "العرض: 100%؛ طي الحدود: طي؛ لون الحدود: #000000؛ الارتفاع: 453.812 بكسل؛" الحدود = "1"> <الرأس>

المقاييس الأساسية

أدوات الألمنيوم السريعة (7075-T6/QC-10)​

الأدوات الفولاذية الناعمة (P20/1.2311)​

<النمط = "العرض: 25.3974%؛ لون الحدود: #000000؛">

قالب راتنج مطبوع ثلاثي الأبعاد (راتنج صلب)​

<الجسم>

موك الاقتصادي

100 – 5000 قطعة

1,000 – 10,000 قطعة

1 – 100 قطعة

العمر المتوقع للعفن

5000 – 20000 طلقة

50,000 – 100,000 طلقة

<100 طلقة

التسامح القابل للتحقيق

±0.05 مم (ISO 20457 TG6)

±0.03 مم (ISO 20457 TG5)

±0.15 ملم

تشطيب السطح

SPI-B1 (متوسط اللمعان)

SPI-A2 (تلميع المرآة)

SPI-D3 (ساندبلاست)

متوسط المهلة الزمنية

10 – 12 يوم عمل

14 – 18 يوم عمل

2 – 4 أيام عمل

النتائج الرئيسية

• اختيار مادة القالب:

عند إنتاج أقل من 3000 وحدة من ABS/PC النقي أو أجزاء بدون تقوية الألياف، فإننا نستخدم بشكل أساسي قالب الألومنيوم QC-10، ولكن إذا كان الإنتاج أعلى من 5000 وحدة أو أجزاء تحتوي على ألياف زجاجية (على سبيل المثال G.PA66+30%GF)، فإننا نفضل P20 قوالب فولاذية ناعمة.

• تخفيض التكلفة على قاعدة القالب:

إن نظام التغيير السريع للقالب MUD قادر على إزالة تكلفة 2000-5000 قاعدة قالب عادية بطريقة مباشرة ويتبقى فقط معالجة النوى والتجاويف بعد ذلك.

• التفاوتات والإزالة:

بالنسبة لأدوات القالب السريعة، يعد الحفاظ على سماكة الجدار أمرًا مهمًا للغاية (انحراف ±1%)، بالإضافة إلى ذلك، لمنع الالتصاق أو التمزق، يجب أن يكون السطح الخارجي مائلًا قليلاً، بزاوية مسودة من 1 إلى 2.

لماذا تثق في خدمة قولبة الحقن ذات الحجم المنخفض التي تقدمها JS Precision؟

من خلال 15 عامًا من التعاون كفريق هندسي في مجال قوالب الحقن منخفضة الحجم، تعلمنا أنه للعثور على مورد يمكن الاعتماد عليه حقًا في جانب التسليم لخدمة قولبة الحقن منخفضة الحجم، يجب أن يمتلك هذا المورد حلقات بيانات يمكن تتبعها والتحقق منها عبر هذه الأبعاد الثلاثة: الاختيار السريع للقالب، وتحسين دورة التبريد، والتحكم في العيوب.

كمثال من أحد مشاريعنا الخاصة بإسكان أجهزة الاستشعار الطبية، وصل اقتراح العميل الأصلي استنادًا إلى تكلفة قالب الفولاذ المقوى H13 إلى 38000 مع تسليم القالب خلال 8 أسابيع، مما أدى إلى متوسط تكلفة يبلغ 19 دولارًا للقطعة. لقد وجدنا خيارًا أفضل يجمع بين استخدام قالب ألومنيوم QC-10 + قاعدة قالب MUD، لذا كانت تكاليف القالب 5800 مع مهلة 12 يومًا مما أدى إلى تكلفة قالب تبلغ 2.90 فقط. تم تخفيض التكلفة الإجمالية للوحدة من 24.50 إلى 6.80.

<اقتباس>

تنص فقرة من ISO 9001:2015 بوضوح على ما يلي: بالنسبة لعمليات القولبة المجمعة، يجب إنشاء نظام حفظ السجلات ومعايير الإنتاج التي يمكن تتبعها ويجب حماية البيانات والعمليات الرئيسية حتى نهاية دورة حياة المنتج.

للامتثال لها، نقوم بإجراء فحوصات من ثلاث مراحل لكل مشروع دفعة صغيرة: مراجعة سوق دبي المالي لمعلمات القالب التجريبي وترسيخ/تثبيت فحص المادة الأولى كامل الأبعاد (FAIR)، بأبعاد حرجة CPK≥1.33.

أصبح هذا النهج هو القاعدة المعرفية لأكثر من 400 مشروع قولبة بالحقن على دفعات صغيرة لشركة JS Precision عبر مجموعة كاملة من السيناريوهات بدءًا من 100 نموذج أولي فقط إلى الإنتاج الضخم على المدى المتوسط لـ 10000 قطعة وقد أدى إلى خفض التكلفة الإجمالية للملكية للعميل في المتوسط بنسبة 35-50%.

قم بتنزيل المستند التعريفي التمهيدي للاختيار السريع للقالب بالحقن صغير الحجم وتحسين التكلفة الآن لإتقان منطق الاختيار لقوالب الألومنيوم QC-10، وقوالب الفولاذ الناعم P20، وقواعد قوالب MUD، وتقييم بشكل استباقي إمكانية خفض تكلفة خدمة صب الحقن منخفض الحجم.

لماذا يعد الحقن بكميات صغيرة هو الطريق الأمثل لتقليل التكاليف الأولية؟

لا تؤدي عملية القولبة بالحقن ذات الحجم المنخفض إلى إزالة تكاليف معالجة قوالب الفولاذ عالي الصلابة (مثل H13) فحسب، بل تستخدم أيضًا سبائك الألومنيوم أو الفولاذ التي يمكن تشكيلها بسهولة، تقلل من الاستثمار في القالب المرتفع بنسبة تزيد عن 70% مما يجعلها طريقة أفضل لإطلاق المنتجات بسرعة تصل إلى 10000 قطعة.

صيغة حساب تكلفة إهلاك العفن

تكلفة الوحدة = (تكلفة القالب ÷ إجمالي الإنتاج) + تكاليف حقن الوحدة وتكاليف المواد

مقارنة تخصيص تكلفة الوحدة لقوالب الألومنيوم مقابل قوالب الصلب (إنتاج 2000 وحدة):

• قالب الفولاذ المقسى (H13): تكلفة القالب 38000 وحدة، تخصيص تكلفة الوحدة 19.00، قولبة الحقن + تكلفة المواد 5.50، الإجمالي 24.50/وحدة.
• قالب الألومنيوم (QC-10): تكلفة القالب 5,800، تكلفة القطعة الواحدة 2.90، تكلفة القولبة بالحقن + تكلفة المادة 3.90 (يبرد قالب الألومنيوم بسرعة، مدة دورة أقصر 306.80/قطعة).
• التوفير: 72.2%.

الحدود الفنية: متى يجب التوقف عن استخدام قوالب الألومنيوم

• تتجاوز كمية المنتج 10000 قطعة: نظرًا لأن عمر القالب النموذجي للألمنيوم يتراوح بين 5000 إلى 20000 عملية فقط، فإن التغيير إلى قالب أكثر صلابة مثل P20 أو H13 سيكون ضروريًا.
• يتكون الجزء من > 15% من الألياف الزجاجية: سيؤدي وجود الألياف الزجاجية في المادة إلى زيادة معدل التآكل بشكل كبير مقارنة باستخدام القوالب الفولاذية، بمقدار 5-8 مرات أكثر، وستنخفض دقة أبعاد التجويف لقالب الألومنيوم بعد فترة بشكل سيئ للغاية بحيث لن تتناسب الأجزاء بعد الآن مع التسامح ±0.05 مم.
• ضغط الحقن>110 ميجا باسكال: قوة الخضوع QC-10 450 ميجا باسكال، قد يتسبب الضغط الزائد في تشوه البلاستيك في تجويف القالب.

هذا هو المنطق الأساسي للحجم المنخفض تكلفة قولبة الحقن - وليس "كلما كان أرخص كلما كان أفضل"، ولكن "اختيار عمر القالب الأكثر اقتصادًا ضمن حدود الإنتاج".

الشكل 1: المكونات البلاستيكية الرمادية المنتجة للتصنيع بكميات منخفضة.

كيفية تحقيق التوازن بين الدقة والميزانية باستخدام قوالب حقن الألومنيوم؟

تعد قوالب حقن قوالب الألومنيوم الحل الأمثل للحصول على تشطيب سطحي مساوٍ لتلك الخاصة بالقوالب الفولاذية وفي الوقت نفسه يوفر ما يصل إلى 60% من وقت المعالجة ويسمح بتغييرات متكررة في التصميم.

مزايا التوصيل الحراري لقوالب الألومنيوم

بالمقارنة مع الفولاذ P20 الذي يتمتع بموصلية حرارية تبلغ حوالي 35 واط/م·ك، تتمتع سبائك الألومنيوم QC-10 بموصلية حرارية أعلى بكثير تبلغ حوالي 145 واط/م·ك، أفضل بحوالي أربع مرات. للتوضيح، عند قولبة أجزاء ABS بسماكة جدار متساوية 2 مم:

1. يستغرق تبريد قالب الألومنيوم حوالي 12 ثانية (بسبب إخلاء الحرارة السريع)
2. تستغرق القوالب الفولاذية حوالي 22 ثانية حتى تغادرها الحرارة (ونتيجة لذلك، تحتاج إلى مزيد من الوقت)
3. يبلغ الوقت الذي يتم توفيره في الدورة حوالي 45%، وهي طريقة رائعة لتقليل تكاليف تصنيع القطعة الواحدة.

كيف تحقق قوالب الألومنيوم التفاوتات المسموح بها

1. الطحن عالي السرعة باستخدام الحاسب الآلي: يمكن أن تكون سرعة قطعة عمل الألومنيوم 2-3 مرات أسرع من الفولاذ مع دقة تجويف تبلغ ±0.05 مم (ISO 20457 TG6).
2. تلميع السطح: يمكن الوصول إلى SPI-B1 (لمعان متوسط) أو حتى SPI-A2 (سطح المرآة)، Ra 0.2، 0.4μm.
3. التعديلات: يبلغ متوسط تكلفة تعديل قالب الألومنيوم 500-1000 دولار أمريكي لكل دورة ويستغرق من 3 إلى 5 أيام. تتراوح تكلفة مراجعة القالب الفولاذي من 2000 دولار أمريكي مع دورة زمنية تتراوح من أسبوع إلى أسبوعين فقط.

أرسل رسومات ثلاثية الأبعاد لتحصل على تقييم جدوى مجاني وتقرير مقارنة التكلفة لقوالب حقن قوالب الألومنيوم.

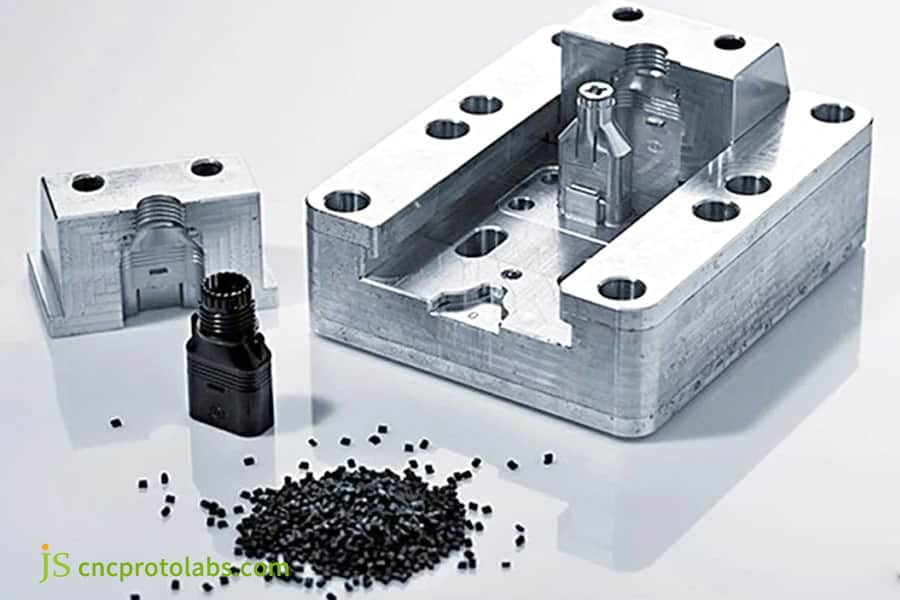

الشكل 2: قالب ألومنيوم بمكونات سوداء.

قالب الألومنيوم مقابل قالب الفولاذ: مقارنة الخصائص والمعلمات

ينبع الفرق في التكلفة بين قالب الألومنيوم والقالب الفولاذي من الحدود المادية للمواد. تتميز قوالب سبائك الألومنيوم السريعة (QC-10) وقوالب الفولاذ المسقية التقليدية (H13) بحدود أداء واضحة من حيث قوة الخضوع، والتوصيل الحراري، والحد الأقصى لضغط الحقن.

جدول مقارنة معلمات المواد

<نمط الجدول = "العرض: 100%؛ طي الحدود: طي؛ لون الحدود: #000000؛" الحدود = "1"> <الرأس> <تر> <النمط = "العرض: 23.7968%; لون الحدود: #000000;">

المعلمة

<النمط = "العرض: 25.184%; لون الحدود: #000000;">

QC-10 ألومنيوم

<النمط = "العرض: 25.5048%; لون الحدود: #000000;">

P20 الصلب الناعم

<النمط = "العرض: 25.3968%; لون الحدود: #000000;">

الفولاذ المروي H13

<الجسم> <تر>

قوة الخضوع (MPa)

450

650

1,200

<تر>

الموصلية الحرارية (W/m·K)

145

35

28

<تر>

أقصى ضغط للحقن (MPa)

110

≥150

≥200

<تر>

مقاومة التآكل (GF30)

ضعيف (<15% GF)

جيد (<30% مستوى جيد)

ممتاز (أي جي إف%)

<تر>

مدة التبريد (2 ملم ABS, ثانية)

12

20

22

شرح المعلمات الرئيسية

• التوصيل الحراري وأداء التبريد:

قالب ألومنيوم QC-10 145 وات/م·ك مقابل قالب فولاذ H13 28 وات/م·ك. سيحتاج قالب الألومنيوم إلى 12 ثانية فقط للتبريد والقالب الفولاذي 22 ثانية، مما يؤدي إلى كفاءة تبريد أفضل بنسبة 45% تقريبًا. لوضع هذا في الاعتبار، فهذا يعني أنه إذا تم استخدام قوالب الألومنيوم لإنتاج 1000 قطعة، سيتم توفير 3 ساعات من وقت الماكينة.

• القوة الميكانيكية وقيود ضغط الحقن:

تبلغ قوة إنتاجية H13 حوالي 1200 ميجا باسكال مقابل 450 ميجا باسكال فقط من QC-10. لا يمكن أن يزيد ضغط الحقن في قالب الألومنيوم عن 110 ميجا باسكال. لا يتشوه تجويف القالب بسبب الضغط المحقون.

• فرق مقاومة التآكل:

يمكن أن يتحمل H13 أكثر من 30% من الألياف الزجاجية، لملايين دورات التآكل. من السهل ارتداء قوالب الألومنيوم التي تحتوي على نسبة عالية من الألياف الزجاجية، ويوصى بها فقط للمواد البلاستيكية غير المصنوعة من الألياف أو التي تحتوي على ألياف.

إن الاختيار السريع لقوالب الأدوات هو موازنة بين سرعة التبريد وعمر الضغط - قوالب الألومنيوم أسرع وأرخص، في حين أن القوالب الفولاذية أكثر متانة وقوة.

الشكل 3: مقارنة خصائص قوالب الألومنيوم مع قوالب الفولاذ.

ما هي الاختلافات الهيكلية بين خدمة قولبة حقن النموذج الأولي وقولبة الحقن المخصصة ذات الحجم المنخفض؟

تستخدم خدمة قولبة حقن النماذج الأولية إدراجات يدوية لتسهيل عمليات القالب للكميات الصغيرة مع الحد الأدنى من أغراض النماذج الأولية، ولكن قوالب الحقن المخصصة ذات الحجم المنخفض تجمع بين آليات الطرد والانزلاق الآلية لتحقيق كميات كبيرة من الإنتاج، حتى ما يصل إلى آلاف الأجزاء.

مقارنة هيكل القالب

<نمط الجدول = "العرض: 100%؛ طي الحدود: طي؛ لون الحدود: #000000؛" الحدود = "1"> <الرأس> <تر> <النمط = "العرض: 18.888%; لون الحدود: #000000;">

العنصر الهيكلي

قالب النموذج

قالب منخفض الحجم

<الجسم> <تر>

آلية الإجراءات الجانبية

الإدراج اليدوي

شرائح هيدروليكية/هوائية

<تر>

نظام الطرد

دبابيس مقطوعة يدويًا أو بسيطة

لوحة القاذف التلقائي + دبابيس الإرجاع

<تر>

قنوات التبريد

الحفر المستقيم (الأساسي)

التبريد المطابق (الأمثل)

<تر>

نوع العداء

التشغيل البارد، التفريغ اليدوي

عداء بارد، تفريغ تلقائي

<تر>

قاعدة القالب

مدخل MUD فقط

إطار كامل أو MUD

كيفية تحديد الوضع المناسب:

1. حجم الإنتاج <500 قطعة ولم يتم الانتهاء من التصميم: نموذج أولي لقولبة الحقن، إدخال يدوي + إخراج بسيط، رسوم القالب 1500-4000.
2. حجم الإنتاج من 1000 إلى 10000 قطعة وتم الانتهاء من التصميم: قولبة حقن دفعة صغيرة، قولبة أوتوماتيكية + كتلة منزلق، رسوم القالب من 5000 إلى 15000.
3. الأسئلة الرئيسية التي يجب التحقق منها في سوق دبي المالي هي: هل سمك الجدار موحد؟ هل لديك أي تقصير؟ هل يتطلب الجزء سحبًا جانبيًا؟ هذه هي العوامل التي تحدد بشكل مباشر ما إذا كان سيتم استخدام نموذج أولي أو دفعة صغيرة.

اتصل بمهندس للحصول على تقييم مجاني لسوق دبي المالي لتحديد ما إذا كانت القطعة الخاصة بك أكثر ملاءمة لخدمة قولبة حقن النموذج الأولي أو قولبة حقن مخصصة منخفضة الحجم.

كيف تختار المواد البلاستيكية الهندسية المتطابقة لخدمة قولبة الحقن ذات الحجم المنخفض وخدمة قولبة الحقن ذات الدفعات الصغيرة؟

يجب أن يأخذ اختيار المواد خدمة قولبة الحقن ذات الحجم المنخفض وخدمة قولبة الحقن ذات الدفعات الصغيرة في الاعتبار بشكل شامل قابلية تدفق البلاستيك (MFR)، ومعدل الانكماش، وخصائص التآكل في قالب التشكيل السريع.

أداء المواد المشترك في القولبة السريعة

<نمط الجدول = "العرض: 100%؛ طي الحدود: طي؛ لون الحدود: #000000؛" الحدود = "1"> <الرأس> <تر>

المواد

MFR (جم/10 دقيقة)​

الانكماش (%)

<النمط = "العرض: 21.0223%; لون الحدود: #000000;">

خطر تآكل العفن

<النمط = "العرض: 25.3974%؛ لون الحدود: #000000؛">

الأدوات الموصى بها

<الجسم> <تر>

ABS

15–30

0.4–0.7

منخفض جدًا

QC-10 ألومنيوم

<تر>

PP

10–25

1.0–2.5

منخفض جدًا

QC-10 ألومنيوم

<تر>

جهاز الكمبيوتر

5–15

0.5–0.7

منخفض

QC-10 / P20

<تر>

PA66+GF30

5–10

0.3–0.8

عالية (كاشطة)

صلب P20 + طلاء PVD

<تر>

نظرة خاطفة

2–5

1.2–2.5

متوسط (يحتاج إلى قالب بدرجة حرارة أكبر من 150 درجة مئوية)

P20 ستيل مع سخان

ثلاث قواعد صارمة لاختيار المواد

• 100% ABS/PP/PC:

MFR>10، تدفق ممتاز، عمليا لا يوجد أي ضرر لقوالب الألومنيوم من المادة نفسها. يوصى باستخدام سلسلة QC10 من سبائك الألومنيوم لأنها تعتبر أقل مواد الألومنيوم تكلفة.

• PA66+GF30:

تؤدي الألياف الزجاجية الموجودة في المادة إلى تآكل تجويف قالب الألومنيوم بحوالي 5-8 مرات مقارنة بالقالب الفولاذي. مطلوب قوالب فولاذية ناعمة P20 مع طلاءات PVD (مثل TiN). ترتفع تكاليف القالب بحوالي 20-30%، ولكن عمر القالب أيضًا أطول بحوالي 5 مرات مقارنة بالقوالب المعتادة لمثل هذه الراتنجات.

• نظرة خاطفة/PPSU:

يجب أن تكون درجة حرارة العفن أكبر من 150 درجة مئوية. الموصلية الحرارية لقالب الألومنيوم أعلى بكثير من قدرة الحفاظ على الحرارة بواسطة PEEK وPPSU. يعد الفولاذ P20 مع أدوات التحكم الخارجية في درجة حرارة الزيت أمرًا ضروريًا، وفي تصميم انكماش التجويف، من الأفضل عمل احتياطي تعويض بنسبة 1.5-2.5%.

كيفية تحسين تصميم الأجزاء لتقليل تكاليف صب حقن الأدوات السريعة؟

يسمح القولبة بالحقن السريع للأدوات، وهو أحد مبادئ سوق دبي المالي، بتقليل وقت معالجة القالب بنسبة 90% من خلال التخلص تمامًا من الحاجة إلى الآلات المعقدة في تلك المناطق. هناك ثلاث قواعد كمية مهمة أدناه تساعد بشكل مباشر في خفض تكاليف العفن.

زاوية المسودة

• السطح الخارجي: يُنصح بأن يكون الحد الأدنى 1 درجة. ومع ذلك، إذا كان الكائن الخاص بك يحتوي على نسيج، فيجب أن تفكر في إضافة المزيد من زاوية المسودة، حوالي 1°-1.5° لكل 0.02 ملم من عمق النسيج لتجنب التمزق.
• السطح الداخلي (بما في ذلك الأضلاع): لكل سطح - 0.5 درجة -1 درجة إذا كان سطحيًا نسبيًا (على سبيل المثال أقل من 50 ملم)، وإذا كان عميقًا جدًا (أي أعمق من 50 ملم) فستحتاج إلى 2 درجة -3 درجات أكبر.
• التكلفة: مقابل كل زاوية سحب أقل بمقدار 1، ترتفع قوة القذف بمعدل 20%، ويمكن أن يرتفع معدل المواد الممزقة بنسبة تصل إلى 3-8%.

تجنب الأضلاع العميقة

• عمق الضلع: يجب ألا يزيد عن 3 أضعاف سمك الجدار الأساسي.
• عرض الضلع: يجب أن يكون حوالي 0.5، أو 0.7 ضعف سمك جدار القاعدة.
• تأثير المعالجة: لا يمكن إنهاء الأخاديد العميقة والضيقة جدًا إلا عن طريق مسح زاوية EDM، مما سيضيف تكاليف عمالة إضافية تتراوح بين 200 و500 لكل منطقة.

إزالة القطع السفلية

• تصميم أدوات الإغلاق: يتم استخدام فتحة لإزالة الأجزاء السفلية الخارجية ولم تعد هناك حاجة إلى آلية قاذف أو منزلق بزاوية.
• تكلفة شريط التمرير: 1500-3500. يمكن أن يؤدي تحسين سوق دبي المالي إلى استبدال الأجزاء الأربعة السفلية بمكوكات، مما يوفر أكثر من 6000 دولار.
• دراسة حالة: يحتوي التصميم الأصلي لمبيت المستشعر على أربعة مشابك خارجية وأربعة منزلقات بتكلفة (12000). ثم تمت إعادة تصميمها لسوق دبي المالي عن طريق استخدام المكوكات الداخلية + الإخراج المباشر مما يوفر 8000 دولار أمريكي وتقصير وقت الدورة بمقدار 7 أيام.

اتصل بمهندسي JS Precision الآن للحصول على تقييم مجاني لسوق دبي المالي لمدة ساعتين لتحسين تصميم قوالب حقن الأدوات السريعة.

الشكل 4: قالب النموذج الأولي من الألومنيوم والأجزاء المصنعة.

كيف يمكن التحكم في عيوب التحكم في قوالب الحقن ذات الحجم المنخفض لضمان اتساق الدفعة؟

يجب أن تتغلب قوالب الحقن المخصصة ذات الحجم المنخفض على أوجه القصور في القوالب السريعة من حيث التوازن الحراري وأداء العادم من خلال تحسين العملية بدقة لضمان اتساق دفعة الأجزاء.

تأثير الديزل:

عادةً، لا يقوم القالب السريع بتهوية أخدود التنفيس بشكل كامل مما يؤدي إلى حبس الهواء. سيؤدي ذلك إلى احتراق الجزء في الأطراف. لمنع هذا الحدوث، توصي JS Precision باستخدام:

• سدادات فتحات التهوية المعدنية الملبدة: مثبتة في الأماكن التي يكون فيها الانحباس أكثر شيوعًا، ويبلغ قطر الفتحة 0.005-0.020 مم مما يسمح للهواء بالهروب في حالة إعاقة التهوية.
• أخدود تنفيس السطح الفاصل: أخاديد يبلغ عمقها 0.015-0.025 مم وعرضها 3-5 مم، وتنتهي بفتحة تهوية إلى الغلاف الجوي.
• المساعدة بالشفط: بالنسبة للأجزاء المعقدة ذات الجدران الرقيقة، عندما يصبح القالب جاهزًا، يتم تفريغ الضغط داخل القالب أولاً إلى حوالي 10 ملي بار قبل متابعة الحقن الفعلي لمنع أي حرق تمامًا.

التحكم في علامات الحوض:

• ضغط الحقن: الضغط الحدي لقالب الألومنيوم هو 110 ميجا باسكال، ويمكن استخدام القالب الفولاذي P20 حتى 150 ميجا باسكال. تحتاج المنطقة المتقلصة إلى الضغط والتجديد.
• وقت التثبيت: مع تجميد البوابة كنقطة النهاية، الصيغة التجريبية: وقت التثبيت ≈ سماكة الجدار (مم) × 2.5 (ثانية). سمك الجدار 2 مم ← استمر في الضغط لمدة 5 ثوانٍ.
• تعويض درجة الحرارة: يعتبر قالب الألومنيوم موصلًا جيدًا للحرارة، وتحتاج مناطق الجدران السميكة إلى قضبان تسخين موضعية لمنع التبريد الزائد، والذي قد يسبب الانكماش.

من حالتنا الخاصة بالعمل على موصل السيارة، قام المصمم في الأصل بتوفير أخدود تهوية بعمق 0.030 مم (عميق جدًا) مما تسبب في دخول السيليكون إلى داخل الأخدود وجعل معدل الوميض والخردة يبلغ 4.2%. بعد التغيير إلى عمق تنفيس 0.020 مم + قابس متكلس، تم التخلص من الفلاش تمامًا وزيادة Cpk للدفعة من 0.85 إلى 1.41.

دراسة الحالة: كيف قامت JS Precision بتحسين قالب LSR مزدوج اللقطة للتوصيل السريع لـ 3000 ختم مستشعر؟

في هذه الحالة الواقعية، قامت شركة JS Precision بحل مشكلة معدلات التمدد الحراري غير المتسقة من خلال تحسين عملية قولبة الحقن السريع بالحقن المزدوج للسيليكون السائل (LSR) وPA66، وتسليمها 3000 غطاء مانع للتسرب من الدرجة الصناعية الدقيقة في غضون 15 يومًا.

تحديات العملاء:

كان من المفترض أن يتم تصنيع أختام المستشعرات عن طريق الحقن على مرحلتين. قد تكون إحدى المراحل قد ربطت PA66 للقاعدة مع LSR من المطاط الصناعي. نظرًا لأن كمية القطع كانت صغيرة جدًا (3000)، فإن الاستثمار في قالب حقن ثنائي اللون باهظ الثمن لم يكن مربحًا. وكان هذان المكونان مختلفين للغاية. كان الذوبان والانكماش مختلفين تمامًا - PA66 تقريبًا 1.5%، وLSR تقريبًا 2.5%، 3.5% مما جعلهما عرضة للفيضان والتصفيح بسهولة شديدة.

حلول JS الدقيقة

• القولبة السريعة من النوع المنفصل: يتم الحصول على التكلفة المنخفضة عن طريق إدخال إدخالات PA66 يدويًا في تجويف قالب السيليكون (إدراج القالب). لا تتطلب هذه الطريقة آلية قرص دوار للقالب ثنائي اللون وتخفض تكاليف القالب من 45000 إلى 8500.
• قالب ألومنيوم QC-10 ذو موصلية حرارية عالية: مثل هذا القالب يجعل تسخين منطقة القالب ذات درجة الحرارة العالية 160 درجة مئوية اللازمة لمعالجة السيليكون سريعًا وموحدًا ويتم إجراء الربط المتقاطع LSR في غضون 8 ثوانٍ فقط.
• التسخين المسبق بالأشعة تحت الحمراء دون اتصال: يتم الاحتفاظ بإدخال PA66 عند درجة حرارة ثابتة تبلغ 80 درجة مئوية قبل إدخاله في قالب السيليكون وبهذه الطريقة لا توجد فروق في درجات الحرارة بين سطحي التلامس.

الدروس المستفادة والإخفاقات:

أثناء اختبار T0، عندما تم نقل إدراج PA66 إلى قالب السيليكون اليدوي، انتقلت درجة حرارته من المستوى العالي إلى المستوى المحيط (25 درجة مئوية)، مما أدى إلى انكماش LSR والمناطق المعالجة تحت الموضعية على سطح التلامس. أدت إضافة سخان خارجي بالأشعة تحت الحمراء على الفور إلى إبقاء الإدخال عند درجة حرارة ثابتة تبلغ 80 درجة مئوية قبل التثبيت، ونتيجة لذلك، تم التخلص من الفقاعات الصغيرة تمامًا على سطح التلامس.

<اقتباس>

يحدد معيار ISO 20457:2018 ما يلي: تفاوتات الأبعاد الأجزاء المصبوبة بدقة يجب وضع علامة على الأجزاء في أجزاء وفقًا للمتطلبات الوظيفية، ويجب حساب تعويض الانكماش في منطقة التغيرات المفاجئة في سمك الجدار بشكل منفصل.

في حالتنا لتلبية متطلبات التسامح الصارم، قمنا بتقليل تفاوت حافة الختم إلى ±0.03 مم (DIN 16742 غرامة) للتأكد من عدم وجود تسرب للهواء في المنتج المجمع.

النتائج النهائية

1. تسليم القالب: 12 يومًا (متوسط الصناعة من 4 إلى 6 أسابيع)
2. تسليم المنتج النهائي: 15 يومًا، ويتم الانتهاء من جميع القطع البالغ عددها 3000 قطعة
3. اختبار إحكام الهواء: مؤهل بنسبة 100% (ضغط هواء 0.3 بار، معدل التسرب <0.1 سم مكعب/دقيقة)
4. تكلفة الوحدة: 3.20 دولارًا أمريكيًا (كانت المقدرة في الأصل بمبلغ 9.80 دولارًا أمريكيًا للقطعة لحل القالب ثنائي اللون)
5. المدخرات الاستثمارية العفنة: 36,500 دولار (45,000 دولار ← 8,500 دولار)

عرض تفاصيل التجديد الناجح لغطاء الختم لمستشعر LSR مماثل مزدوج الحقن لفهم كيف يمكن لمصنع قوالب حقن مخصصة أن يحل مشكلات قولبة المواد المزدوجة المعقدة باستخدام نهج الدفعة الصغيرة.

لماذا تختار JS Precision كمورد طويل الأجل لتصنيع الأجزاء البلاستيكية منخفضة الحجم؟

يعني اختيار JS Precision لتصنيع الأجزاء البلاستيكية منخفضة الحجم الاستفادة من أفضل خدمات تصميم التصميم للتصنيع (DFM)، ومراقبة الجودة الصارمة استنادًا إلى أعلى نظام لإدارة الجودة (ISO 9001)، و العديد من الخيارات دون أي قيود على الحد الأدنى لكمية الطلب (موك).

تعليقات سريعة على سوق دبي المالي

• تقرير سوق دبي المالي على مدار 24 ساعة: بمجرد تحميل الرسومات، سيقدم لك فريق المهندسين تقرير قابلية التصنيع الكامل، بما في ذلك جميع التفاصيل بدءًا من زاوية المسودة وحتى سمك الجدار وموضع البوابة وتشوه الانكماش.
• ضمان جودة المواد من قبل أطراف ثالثة: تقدم شهادات المواد وتقارير الاختبار من مختبرات مستقلة من نوع شهادات SGS أو UL، وتستبعد تمامًا المواد غير الأصلية والمزيفة.

حلول سلسلة التوريد المخصصة

• لا يلزم وجود حد أدنى للطلب (الحد الأدنى لكمية الطلب): ستعمل هذه الطريقة بشكل مثالي سواء كنت بحاجة إلى 10 عينات فقط أو تصل إلى آلاف الوحدات في الإنتاج الضخم على المدى المتوسط.
• قالب MUD الجاهز بناءً على المخزون: يتم توفير الوقت اللازم للعملاء للحصول على قاعدة قوالب MUD لأنها متوفرة بالفعل في المخزون. بالنسبة للعملاء، عليهم فقط دفع رسوم التجويف والعمليات الأساسية.
• التعديل المرن: يتمتع قالب الألومنيوم/الفولاذ الناعم P20 بأداء قطع ممتاز، وتتراوح تكلفة تعديل القالب من 500 إلى 1000 دولار، ويمكن إكمالها خلال 3 أيام عمل.

لا تكمن القيمة الحقيقية لمورد قوالب الحقن منخفض التكلفة في كونه رخيصًا، ولكن في إنفاق كل قرش على أحدث البيانات الهندسية - ويكمن الفرق بين JS Precision في هذا.

الأسئلة الشائعة

س1: ما هو فرق التكلفة الرئيسي بين قوالب الألومنيوم والفولاذ في قوالب الحقن ذات الحجم المنخفض؟

يتراوح سعر قوالب الألومنيوم (7075-T6/QC-10) بين 1500 دولار و10000 دولار تقريبًا، ويتم تسليمها في 10-12 يومًا، ويمكن أن تنتج 100-10000 قطعة. يمكن أن تتجاوز تكلفة قوالب الفولاذ المقسى (H13) 30000 دولار وتتطلب مهلة زمنية تتراوح بين 6-8 أسابيع، كما أنها تتميز بقوة إنتاجية عالية وهي الوحيدة التي يمكن استخدامها مع الزجاج.

س2: كيف تحافظ JS Precision على دقة أبعاد الأجزاء أثناء التشكيل السريع لحقن الأدوات؟

تحقق JS Precision دقة الأجزاء من خلال التصنيع باستخدام الحاسب الآلي الدقيق مع فحص CMM مع استخدام أيضًا محاكاة انكماش قالب Mouldflow. حتى بالنسبة للمواد مثل PEEK والكمبيوتر الشخصي التي تتميز بالانكماش العالي، يمكن أن تحافظ JS Precision على تفاوت قدره ±0.05 مم (DIN 16742 TG6) بشكل مستمر.

س3: كم من الوقت يستغرق عمومًا استلام العينات الأولى (عينات T1) من قوالب الحقن المخصصة ذات الحجم المنخفض؟

إذا كانت JS Precision تستخدم قاعدة قالب MUD قياسية وتصنيعًا مباشرًا عالي السرعة باستخدام الحاسب الآلي لتجويف قوالب الألومنيوم QC-10، فإن المهلة الزمنية لعينات T1 هي عادةً 10-14 يوم عمل وهو أقل بنسبة تزيد عن 60% مقارنة بالقوالب الفولاذية التقليدية المخصصة.

س4: هل من الممكن استخدام مواد بلاستيكية هندسية عالية الأداء مثل PEEK أو PPSU لخدمة قولبة الحقن ذات الحجم المنخفض؟

نعم. تستخدم JS Precision قنوات تسخين دقيقة داخل تجاويف قوالب الألومنيوم أو الفولاذ الناعم P20 والتي تعمل بالتعاون مع وحدة تحكم خارجية في درجة حرارة الزيت ذات نقطة الغليان العالية للحفاظ على القالب عند درجة حرارة تتيح التبلور الكامل لـ PEEK أو PPSU، أي أعلى من 150 درجة مئوية.

س5: هل هناك حد أدنى لكمية الطلب (MOQ) لخدمة قولبة حقن النموذج الأولي؟

لا يوجد لدى شركتنا JS Precision حد أدنى لمتطلبات كمية الطلب لقولبة حقن النموذج الأولي. ومن خلال قوالب الراتنج المطبوعة ثلاثية الأبعاد أو إدخالات الألومنيوم السريعة، يمكن تصنيع ما يصل إلى 50 نموذجًا أوليًا للاختبار الوظيفي بتكلفة منخفضة.

س6: ما المبلغ الذي يمكنني توفيره باستخدام نظام MUD للمواد البلاستيكية منخفضة الحجم؟

يمكن لنظام تغيير القالب المعتمد على قالب الوحدة الرئيسية (MUD) تقليل تكاليف صنع القالب إلى ما لا يقل عن 40 إلى 60% مقدمًا. إذا كانت ماكينات القولبة بالحقن تستخدم قواعد قوالب قياسية، فإن رسوم تصنيع التجاويف واللب هي التكلفة الوحيدة التي تتحملها، ويتم توفير ما يصل إلى 3000 دولار على كل مستوى مشروع.

س7: كيف تقوم JS Precision بتنفيذ تغييرات تصميم المنتج أثناء الإنتاج المحدود؟

نظرًا لسهولة التعامل مع الألومنيوم QC-10 وكذلك الفولاذ الطري P20، فإن إجراء تغييرات على القوالب يعد عملاً فعالاً للغاية. إذا كنت بحاجة إلى إضافة زوايا القاذف أو إزالة الزوايا من جزء الذي تم مسحه، فسيكلف ذلك على الأرجح حوالي 500 إلى 1000 دولار. في جميع الحالات تقريبًا، يتم الانتهاء من تعديلات القالب خلال 3 أيام عمل.

س8: كيف يمكنني طلب عرض أسعار لخدمة القولبة بالحقن، وما هي الملفات المطلوبة؟

يُرجى إرسال رسومات CAD ثلاثية الأبعاد إلينا (STEP/STP/IGS) ومخططات ثنائية الأبعاد تتضمن معلومات التسامح (PDF). في أقل من يوم واحد سيقدم لك مهندسونا عرضًا مع تفاصيل النفقات وتقرير تحليل سوق دبي المالي لكل قالب.

الملخص

تعمل قوالب الحقن ذات الحجم المنخفض على كسر الحواجز المالية والتكنولوجية بين النماذج الأولية والإنتاج الضخم. باستخدام قوالب الألومنيوم السريعة وقواعد قوالب MUD، يمكن للشركات التحقق من صحة الخصائص الميكانيكية الحقيقية وتحقيق تشطيبات نهائية للأسطح على مستوى المنتج بميزانيات أولية أقل. يعد إتقان زوايا السحب واتساق سمك الجدار والتصميم المناسب لتدفق المواد أمرًا أساسيًا لنجاح تنفيذ هذه العملية.

لم يعد هناك عائق بسبب العتبة المالية العالية لقوالب الصلب التقليدية. اتصل اليوم بفريق JS Precision Application Engineering للحصول على: تحليل وتقييم مجاني لسوق دبي المالي (DFM) في غضون 24 ساعة، واختيار المواد ومشورة تقنية التحكم في الانكماش المصممة خصيصًا لمنتجك، وعرض أسعار فوري وشفاف لتكلفة القولبة بالحقن استنادًا إلى دورة الإنتاج الفعلية لديك. قم بتحميل رسومات CAD الخاصة بك وابدأ مشروع القولبة بالحقن السريع.
