10种常见注塑缺陷：原因及工业解决方案

注塑缺陷导致零件失效、尺寸不稳定以及废品率激增。然而，通过仔细设置熔体温度、均匀分布型腔压力以及完美冷却模具设计，可以完全消除超过 85% 的生产缺陷。

JS Precision作为模具精密制造解决方案，结合强大的大吨位模具制造系统能力和DFM分析，使工程塑料整个生产过程废品率≤0.15% 。

定制注塑服务缺陷故障排除矩阵

缺陷类型​	根本原因类别​	关键处理参数修复​	DFM 和模具重新设计策略​
短射	流动阻力和熔体冻结	将注射速度提高 20–35%，将熔体温度提高 10–15 °C	将浇口横截面积扩大 15-25%，将排气通道清理至0.02 mm 深度
闪光	压力/夹具间隙过大	保压压力降低 15-20%，锁模吨位增加	重新研磨模具分型线，模板平行度恢复0.015毫米以内
缩痕	热收缩	将保压压力提高到80-110 MPa，保压时间延长3-5 s	保持壁厚均匀性，重新设计肋材至主壁厚的 50-60%
翘曲	差异热收缩	将型芯/型腔冷却剂温度均衡到±2 °C 范围内	实施随形冷却通道，通过子浇口平衡纤维方向
熔接线	冷流锋收敛	增加流速，将料筒前部区域温度提高 10–20 °C	将闸门重新定位到非结构区域，添加用于通风的溢流片

要点

• 根本原因控制：不均匀的冷却和不正确的保压压力设置导致了大多数尺寸缺陷，已发现的尺寸缺陷几乎占 60%。
• 模具精度：浇口尺寸和排气深度（0.015-0.025毫米）是影响产品良率并同时消除困气问题的关键因素。
• DFM 对准：在切割钢材之前识别壁厚变化可能有助于减少约 90% 的翘曲和收缩痕迹。

为什么相信 JS Precision 针对 10 种注塑缺陷的解决方案？

注塑缺陷的真正困难不是缺陷本身，而是在切割任何模具钢之前通过 DFM 和模流分析来预测风险。

以我们在欧洲医用PEEK流体阀体项目的实际经验为例：由于当时更为明显的缩痕和真空空隙问题，客户原供应商的零件废品率达28% ，而且这些零件无法满足15 MPa的耐压测试。

JS Precision做出了彻底的逆转，改变了双点热针阀热流道系统，在厚壁零件中放置铍铜嵌件，利用0.018毫米多孔钢排气，并将V/P（速度-压力）切换点从93%更改为96% 。通过这些手段，废品率仅为0.3%，耐压极限为22MPa。

ISO 9001:2015明确规定：组织应建立、实施、保持和持续改进质量管理体系，以确保产品和服务的一致性并符合顾客和法规的要求。

JS Precision严格按照该标准，建立了完整的注塑故障处理质量控制闭环系统：从DFM预检和模腔加工（精度±0.005毫米）到最终试模过程中的CMM检查和量产PPAP 3级文件交付。结合工艺能力验证（CpK≥1.67），这保证了每个生产批次的尺寸和外观缺陷都可以得到控制和追踪。

想要对您的注塑零件进行缺陷诊断和成本评估吗？下载 JS 精密注塑缺陷故障排除白皮书，其中包括 10 种缺陷的工艺参数矩阵和 DFM 检查表。

如何通过工艺参数和定制注塑服务模具优化来解决短射问题？

修复短镜头定制注塑服务主要是通过提高注射速度15-30%、提高熔体温度10-15℃、将排气深度改为0.015-0.02mm来实现100%的全型腔填充。

工艺参数的变化

如果注塑出现缺陷，主要是通过排除故障而发生，对于PC/ABS、PEEK等高粘度材料或薄壁结构：

1. 提高注射速度：如果您采用剪切稀化并充分利用它，则可以通过降低流动阻力来降低粘度。为此，首先要提高注射速度。
2. 锁定 V/P 切换点：为了防止压力切换导致型腔末端零件填充不足，速度-压力 (V/P) 转换点必须精确设置在型腔填充度的 95-98% 处。
3. 熔体温度梯度：通过将料筒前区温度提高10-15℃ ，并减小其与前区（前区之前）的温差，实现最低阻力流动。

模具结构修改

为了确保注塑故障排除期间的完全填充， JS Precision 采用了以下模具修改：

• 扩大浇口横截面：使用数控电火花加工可以将浇口横截面扩大15-20%，这将有助于减少流道系统的压力损失。
• 添加排气通道：在最终填充位置，应切出 0.02 毫米深的排气通道，以避免空气滞留而产生缺陷。
• 流量平衡检查：您需要运行 Moldflow 模拟进行填充，以了解填充时间并使最后一个模腔的压降≤15 MPa 。

由于短射而面临高废品率？将您的 3D CAD 图纸上传到 JS Precision，即可获得免费的 DFM 诊断报告，涵盖 V/P 切换点和浇口优化。

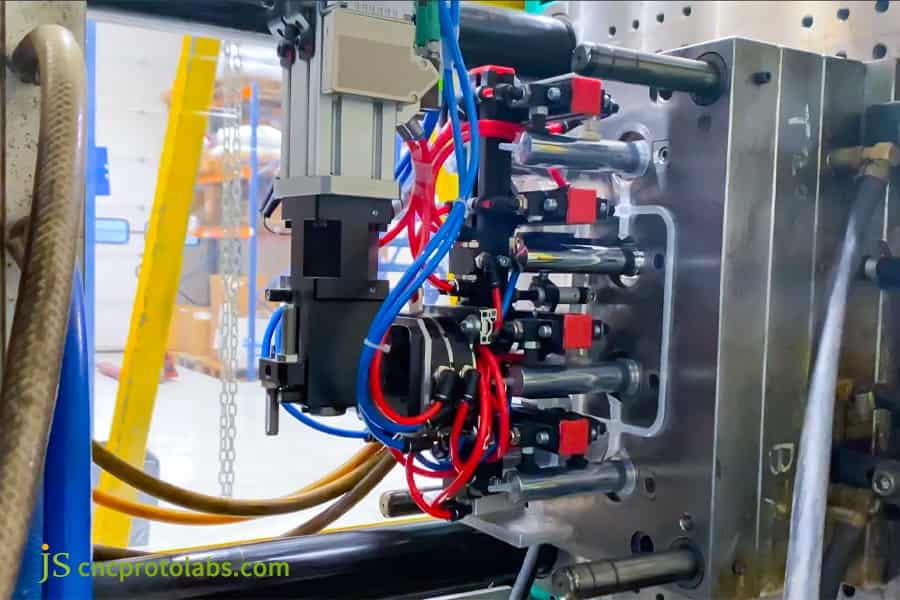

图 1：配备热流道系统的注塑机。

成型缺陷解决方案如何有效消除厚壁部件中的缩痕？

消除凹痕的关键成型缺陷解决方案就是通过将保压压力提高到80-110MPa，延长保压时间3-5秒，有效补偿体积收缩，消除表面塌陷。

缩痕的形成机制

缩痕常出现在加强筋、立柱、厚壁等连接处，是防止塑件缺陷的关键措施。聚合物表层倾向于首先固化，而较厚部分的芯层需要相当长的时间才能冷却并发生体积收缩，这使得表层向内塌陷。打个比方，厚壁区域就像一个空心水果，当内部收缩产生一种类似真空的效果时，它的果皮会向内塌陷。

阶梯式包装策略

在注塑工艺优化方面， JS Precision采用了三阶段保压策略：

• 第一阶段（补充）：通过用 100 bar 的压力压缩材料，聚合物链快速填充在厚壁区域内。
• 第二阶段（维护）：通过将压力降低至 85 bar 来补偿热收缩。
• 第三阶段（压力释放）：压力降低至 60 bar ，使残余应力得到松弛，浇口完全冻结（浇口冻结）。

基于壁厚的缩痕控制参数

壁厚（毫米）​	保压压力（MPa）​	打包时间​	罗纹比例​	冷却速率提升​
2-4	80	3	50%	30%
4-6	95	4	55%	35%
6-8	110	5	60%	40%

图 2：带有缩痕的模制塑料零件。

如何使用先进的工业成型服务技术来防止模具溢料问题？

避免创建 Flash 的主要方法是通过工业成型服务就是增加大约十分之一到十五分之一的锁模力，并保持模具闭合的两个零件之间的平面度差小于0.01毫米，以确保消除毛边。

锁模力要求公式

F c > 一个p × P平均

其中A p为塑料零件在分型面上的投影面积（单位为 cm²），P平均是平均型腔压力（通常为 30-50 MPa）。使用PA66等低粘度树脂时，如果配合间隙超过0.01mm，则会发生材料泄漏（飞边）。

JS Precision 的 Flash 三步解决方案

在塑料注塑成型服务中，JS Precision 的工程团队采用以下三步方法：

• 检查和固定分型线：他们使用红铅膏来测试分型线的配合。如果分型线贴合不好，我们会在 5 轴数控机床上进行高精度磨削来修复分型线，使接触面积至少为 90%。
• 注射速度优化：当模具即将完成填充至 92% 填充水平时，注射速度减慢 30%。这导致当熔体撞击分型线边缘时出现的峰值冲击压力被最小化。
• 设备平行度校准：数字传感器检测拉杆应力，确保压板平行度公差保持在0.015毫米以下。

是否面临导致生产停滞的持续闪存问题？请联系 JS Precision，获取专业注塑故障排除和高精度模具校正服务的报价。

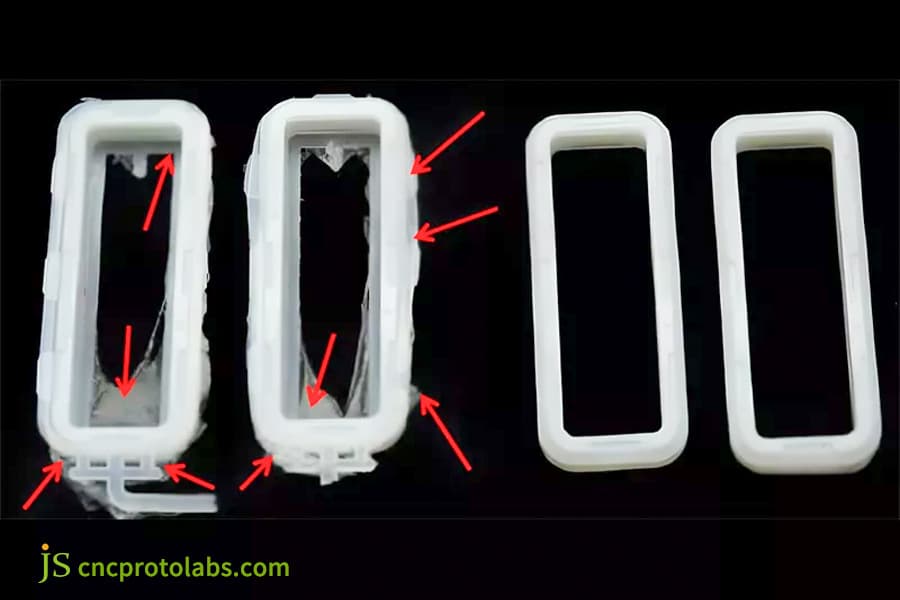

图 3：具有模具飞边缺陷的塑料零件。

注塑成型服务如何通过热管理消除零件翘曲？

如何消除翘曲塑料注射成型服务：注塑成型中防止翘曲的一种非常有效的方法是将动模和定模之间的温差控制在±2℃以内并使用随形冷却通道，这种措施可以将翘曲降低70%以上。

翘曲的根本原因

翘曲是精密注塑件尺寸不稳定的原因之一。对于玻璃纤维增​​强材料（例如PA66+30%GF ），流动方向和横向之间的收缩率差异超过三倍。事实上，塑料部件的表现就好像木板的一侧比另一侧干燥得更多，自然地，它会向收缩更快的一侧卷曲。

JS Precision 的综合热管理策略

注塑工艺优化期间：

• 3D 随形冷却通道：借助金属 3D 打印，可生产随形冷却通道，其与腔体表面的间距始终仅为 3-5 毫米。可以将复杂曲面物体不同位置的温差控制在±1.5℃以内，完全杜绝热应力。
• 保压退火：进一步增加保压时间，直至零件心部完全凝固，分型后，工件在80℃恒温退火2h，彻底消除内部残余应力。
• 纤维取向平衡：为了平衡玻璃纤维取向并最大限度地减少翘曲，使用多点子浇口。

作为高品质注塑成型服务提供商，JS Precision提供全面的成型缺陷解决方案。

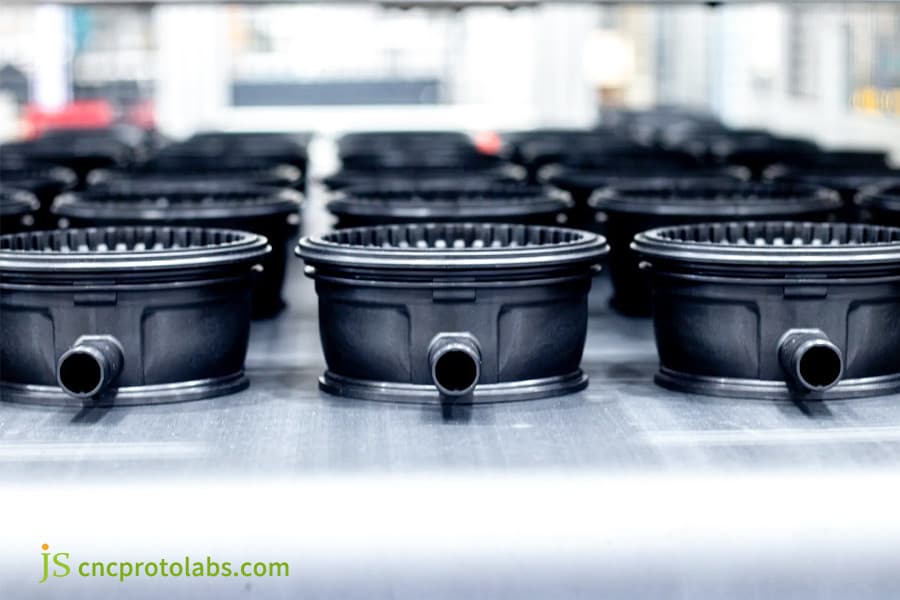

图 4：无翘曲的黑色塑料部件。

如何提高复杂成型件中的焊缝完整性和表面美观度？

解决熔接线的关键塑料零件缺陷预防就是提高熔体温度10-20℃，提高熔合区注射速度，可提高熔接线强度40% 。

熔接线形成机理

除了影响外观之外，熔接线还使部件在压力下容易失效，这是预防塑料部件缺陷的一个主要问题。当熔体前沿温度太低时，分子链不会在界面上扩散和互连。例如，两股熔流就像泼溅在桌面上的冷水滴：表面凝固而水滴没有合并在一起。

JS Precision 动态模具温度控制 (RHCM)

在定制注塑服务中，JS Precision 采用了动态模具温度控制技术：

1. 立即加热：在填充部分的中间，模具表面温度立即达到高于材料的玻璃化转变温度（Tg）的水平，例如将ABS加热到110℃以产生分子链的融合并消除相界。
2. 非常快的冷却：系统在填充后立即使用冷水冷却来固定粘合边界。
3. 浇口更换： DFM（可制造性设计）通过将汇聚点移至非承重区域并在型腔端部放置溢流井以去除冷材料来改变浇口位置。

如何通过先进的排气和压力控制来解决空洞和烧痕？

其核心是注塑成型故障排除解决烧痕的方法是降低最终注射速度，调整排气槽深度为0.015-0.025毫米，彻底消除烧痕。

烧痕和真空气泡的机理

烧伤和真空气泡属于注塑故障排除的典型类别。在填充阶段结束时，当压缩气体被绝热压缩时，会产生高达600-800℃的局部温度，使塑料材料燃烧并变黑。

JS精密技术解决方案

JS Precision在工业成型服务中采用了以下技术措施：

• 真空辅助注塑成型：

在开始注射过程之前，打开真空抽气系统以抽出模腔内残留的95% 以上的气体。这实际上消除了封闭腔体的通风问题。

• 最后阶段减速和多点排气：

当模具填充90%时，注射速度降低40%，以便顺利排除气体，同时在顶杆和镶件的配合面上切出排气通道，排气通道的深度精确测量在0.015毫米到0.025毫米之间。

这些措施建立了塑料零件缺陷预防的综合体系。面临烧伤痕迹等具有挑战性的问题吗？请联系 JS Precision 进行技术咨询，以获得低废品率的解决方案和制造报价。

医疗 OEM 案例研究：JS Precision 如何将 PEEK 流体歧管缺陷率从 28% 降低至 0.3%

这项研究展示了与 JS Precision 的成功合作，通过创新地使用我们的定制注塑服务来解决 PEEK 医用流体块中的缩痕和真空空隙。通过彻底分析，然后进行DFM（可制造性设计）和热流道系统，我们最终成功地将废品率降低到0.3% 。

客户遇到的问题

来自欧洲的客户生产 PEEK（聚醚醚酮）医用流体阀块，其壁厚变化在 1.5 毫米到 8.5 毫米之间。它们具有非常严重的注塑缺陷，例如内部真空空隙和焊缝裂纹。零件无法通过15MPa耐压测试，原供应商报废率高达28%。

JS精密解决方案

在注塑工艺优化， JS Precision 实现了以下内容：

1. DFM 优化：放弃单点侧浇口，转而采用双点热阀浇口系统，以避免剪切热导致的热降解。
2. 工艺优化：料筒温度维持在365℃至385℃ ，模具温度提高至175℃。
3. 模具升级：在厚壁区域嵌入铍铜镶件，并配备0.018mm多孔钢排气管。

经验教训

第一次尝试 (T1) 导致表面喷射，因为从速度控制到压力的切换（V/P 切换）发生得太慢。随后技术部门将V/P切换时间从93%缩短至96% ，并将起始注射速度降低25%，成功消除了表面喷射痕迹。

ISO 294-1:2017解释：本文件规定了热塑性材料注塑测试样品时应遵循的一般原则，并为建立可重复的成型条件提供了基础。

按照该指令的字面意思，JS Precision为PEEK医用流体阀块的制造建立了绝对可重复的工艺窗口，主要是一致地调节和设置诸如料筒温度、模具温度和注射速度等因素。 PEEK熔体在制造过程中的流动特性可以在批次之间保持，它实际上消除了由于生产变化而随机产生缩痕和气泡的机会。

最终结果

参数​	JS Precision 之前​	JS Precision 之后​
不良率	28%	0.3%
耐压性	15兆帕（失败）	22MPa（通过）
周期	85秒	62秒
V/P切换点	93%	96%

精密注塑中是否面临着高废品率的类似挑战？联系JS Precision获取相同的缺陷诊断解决方案，并获得免费的工艺优化方案和快速报价。

为什么选择JS Precision作为您的精密定制注塑服务合作伙伴？

JS Precision 作为您的公司，通过 ISO 9001 认证工厂、全自动 CMM 测试和工程级 DFM 服务，为全球客户提供零缺陷定制注塑服务。

JS精密核心优势

在工业成型和注塑能力的驱动下，JS Precision的核心优势包括：

• ±0.005毫米模具加工精度：采用慢走丝线切割放电加工机和高速数控机床，确保模具不仅完美贴合，而且允许最小间隙。
• 全面的质量控制：每批次均使用蔡司 CMM（坐标测量机）设备，并完整记录并交付 PPAP 3 级。
• 成型缺陷解决方案：通过系统方法，100% 在切割单块钢材之前完成 3D 模流分析，从而能够识别和预防超过 95% 的填充和翘曲缺陷的根本原因。

客户利益

如果您选择JS Precision，您将随您的项目获得： 0.15%以内的量产废品率、承诺工艺Cp K1.67、全面的FAI报告以及每批次的CMM尺寸检验数据。与所谓的平台中介模式可能会涉及沟通流程响应性能、售后反索赔等争议和争论相比，我们的直营工厂提供了专门的专业工程服务团队和简单的责任链。

常见问题解答

问题 1：工程塑料注塑缺陷最常见的原因是什么？

树脂干燥不充分和模具冷却不均匀。水分的存在会导致分层和银纹，温度变化会导致热应力和翘曲。如果采用除湿干燥和平衡冷却通道，缺陷可减少70%。

Q2：正确的模具排气如何防止烧痕和短射？

深度为 0.015-0.025mm 的通风通道可让气体逸出。如果排气不充分，则型腔内的气体会被绝热压缩——用气体填充型腔，并可能将其加热至 800℃ 顶部燃烧塑料或增加空气阻力并产生短射。

问题 3：DFM 流程分析如何降低长期模具成本和零件缺陷？

制造前进行模流分析是为了比较剪切速率并评估冷却均匀性。它还最大限度地减少壁厚和浇口位置，并消除模具返工，从而在项目持续时间内节省3 至 5 周的时间。

Q4：JS Precision 如何确保大批量生产过程中的无缺陷质量控制？

通过将配备传感器的模具与ISO 9001系统相结合，每批次均经过型腔压力监测、光学分选和蔡司CMM检查，将缺陷率保持在0.15%以下。

Q5：排除缩痕时应首先调整哪些加工参数？

解决缩痕问题的第一步是将保压压力提高10-20%，并保持保压时间直至浇口完全冻结。如果问题仍未解决，请降低熔体和模具温度以减少收缩。

Q6：浇口尺寸和位置如何影响喷射和熔接线的发生？

非常小的浇口会导致更高的剪切力以及随后的材料分解，而浇口的不适当位置会导致喷射。将熔化流引导至型腔壁可确保稳定的流动并改善熔接线。

Q7：无缺陷复杂部件的定制注塑服务价格是如何计算的？

费用基于模具钢（NAK80/S136）、树脂和周期的成本。 DFM 优化可减少周期时间和废品率。你可以发送图纸得到一个估计。

Q8: JS Precision 能多快分析 CAD 图纸并提供模具报价？

我们通常在获得3D CAD设计文件并检查壁厚、拔模角度和浇口策略后24小时内获得模具报价和全面的DFM报告，以制定批量生产计划。

概括

注射成型缺陷类型，如短射翘曲缩痕和熔接线，基本上是由于压力分布不均匀、温度控制不正确和模具几何形状不理想而导致的注射成型过程中物理不平衡的表现。如果工程团队彻底识别缺陷原因，微调参数并利用预测DFM和模流分析工具，那么他们将能够将工作模式从试错纠正转变为预防性零缺陷控制水平。
