Choisir un fournisseur de moulage par injection : 10 questions d'audit critiques à poser

ISO 13485:2016 Clause 7.5.1 stipule que la production et la fourniture de services doivent être planifiées, mises en œuvre, surveillées et contrôlées pour garantir la conformité du produit aux spécifications.

JS Precision collecte des paramètres continus pendant les processus de séchage, de température du moule et de pression de maintien, établissant ainsi la traçabilité de chaque lot d'engrenages PEEK, depuis le numéro de lot de résine jusqu'à l'inspection finale, faisant du contrôle qualité du moulage par injection une chaîne de données vérifiable.

Un contrôle qualité efficace du moulage par injection commence par la gestion des matières premières :

• Discipline de séchage des résines : En fait, les plastiques techniques comme le peek et le pc abs nécessitent un point de rosée inférieur à -40 degrés Celsius. Chez JS Precision, nous utilisons des sécheurs déshydratants en nid d'abeille et surveillons en permanence le point de rosée, tout changement entraînera automatiquement une alarme.
• Contrôle des particules dans les salles blanches : Pour répondre à la classe ISO 8, l'endroit doit fournir une filtration HEPA et une pression d'air positive. Le personnel est entièrement habillé et le matériel est apporté à l'aide de douches à air.
• Système de traçabilité des lots : une marque laser est apposée sur chaque pièce contenant un code de date faisant référence à ses données de production, à la machine de production de lots de résine et aux mesures de contrôle qualité.

Contactez l'équipe de moulage médical de JS Precision pour demander des modèles de documents de validation IQ/OQ/PQ pour votre prochain projet réglementé.

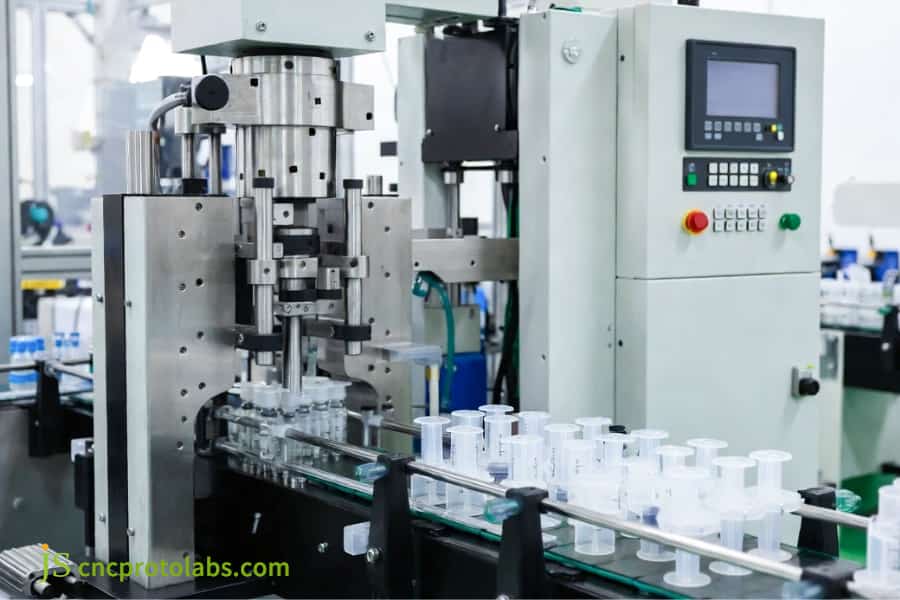

Figure 3 : Ligne d'assemblage automatisée produisant des composants plastiques médicaux ou pharmaceutiques précis.

Le moulage scientifique et le SPC sont-ils intégrés au système de contrôle qualité du moulage par injection ?

Le contrôle qualité du moulage par injection avancé dépend des principes scientifiques du moulage (Moulage découplé II) et n'a rien à voir avec l'ajustement des paramètres basé uniquement sur l'expérience de l'opérateur de la machine. Grâce aux capteurs de pression de cavité et au contrôle statistique des processus (SPC) en temps réel, les fenêtres de processus sont définies à leurs niveaux de fonctionnement potentiels maximaux et les variations d'un lot à l'autre sont éliminées.

Réglage traditionnel versus moulage scientifique

Le cadre de processus fait référence aux directives scientifiques de moulage par injection et d'application SPC de JBR Plas 2025.

Matériel d'inspection de haute précision requis

Un fabricant de moulage par injection compétent investit dans des équipements de métrologie :

1. CMM hexagonale (machine de mesure de coordonnées) : Précision de ±0. 001 mm, est un outil intégral pourl'inspection à 100 % des dimensions critiques du premier article et l'échantillonnage périodique pendant les cycles de production.
2. Système de mesure oculaire OGP : il s'agit d'une technique sans contact capable de prendre des mesures sur des pièces présentant des géométries difficiles, des zones plus petites et celles qui sont suffisamment sensibles pour être écrasées sous la pression de contact d'un point de mesure tactile.
3. SPC avec Cpk au moins niveau 1. 33 : La collecte de données informatiques est liée aux cartes de contrôle pour fournir à l'utilisateur un retour d'information immédiat. Un déplacement vers les limites de contrôle entraîne un ajustement des processus pour éviter la production de marchandises rejetées.

Dans chaque projet de production, une feuille de paramètres de processus verrouillée est fournie chez JS Precision. Ces limites sont continuellement vérifiées par rapport aux valeurs réelles par le contrôleur de la machine, à chaque cycle. Si l'écart dépasse le niveau de tolérance, la machine émet des alarmes et isole automatiquement ces pièces.

Quel est l'impact de la sélection des aciers à outils et des garanties de durée de vie des grenailles sur les coûts des services de moulage par injection à long terme ?

Un service de moulage par injection rentable est celui qui comprend la relation entre la nuance d'acier et la quantité de production en utilisant de l'acier P20 pour un prototypage rapide et un outillage trempé H13/S136 (>50 HRC) pour la fabrication en grand volume. Un fournisseur digne de confiance fournira des certificats d'usine originaux avec des devis et précisera des attentes claires concernant la durée de vie de l'outil.

Lors d'un audit d'un fournisseur de moulage par injection, faites attention à :

• Étiquetage erroné du P20 comme H13 : en l'absence de vérification du certificat d'usine, certains ateliers peuvent utiliser du P20 bon marché pour fabriquer des moules qui devraient avoir un prix H13. Les conséquences : une usure précoce des carres et un flash après seulement 30 000 clichés.
• Acier recyclé sans traitement thermique : L'acier non certifié n'a aucune garantie de bon durcissement et il en résulterait une déformation due à la pression d'injection.
• Rapports de tests de dureté omis : La durée de vie de l'outil dépend dans une large mesure de la qualité du traitement thermique. Cela signifie que vous devez obtenir des enregistrements de tests de dureté Rockwell pour chaque partie du moule.

Avec chaque livraison de moule, JS Precision envoie les certificats d'usine originaux et les rapports d'essais de dureté. Tous nos moules H13/S136 sont inclus pour un entretien gratuit des outils pendant la période de durée de vie garantie de l'outil, ce qui pour ces moules signifie 1 000 000 de coups.

Calculez votre coût total de possession pour différentes qualités d'acier. Contactez JS Precision pour une comparaison personnalisée du retour sur investissement adaptée à votre volume projeté.

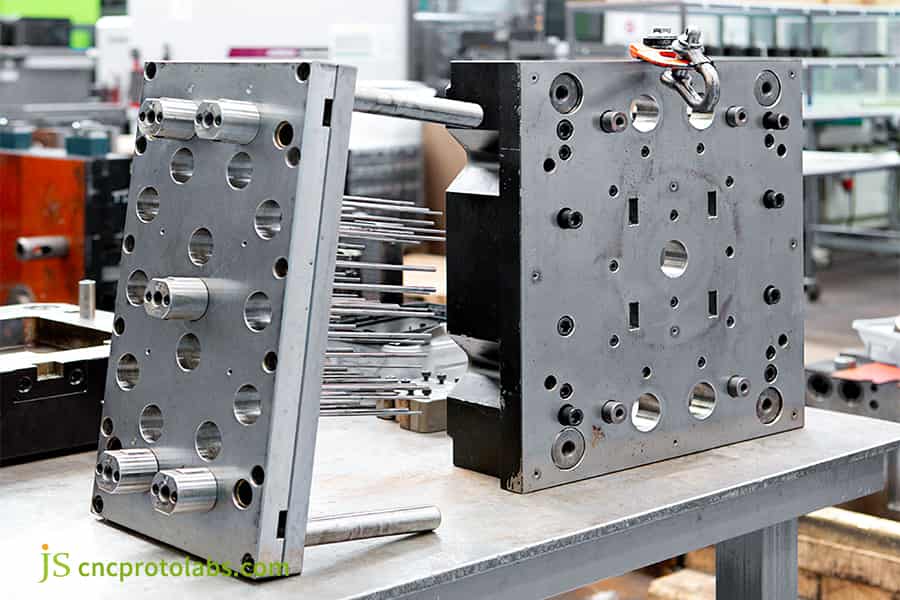

Figure 4 : Atelier industriel présentant des moules avec différentes qualités d'acier pour l'analyse de la longévité.

Comment évaluer un fabricant de moulage par injection en fonction de la plage de tonnage de la presse et des capacités d'automatisation ?

Afin d'évaluer un fabricant de moulage par injection, il faut examiner la plage de tonnage maximum des machines en service (de 50 T à 1 200 T), le niveau de précision des machines entièrement électriques, ainsi que la configuration d'automatisation de l'usine via des servorobots. La productivité de l'usine est étroitement liée à ces facteurs et à sa capacité d'adaptation production de micro-composants à celle structurelle, etc.

Calcul de la force de verrouillage pour une sélection appropriée de la machine

Les ingénieurs peuvent vérifier si le tonnage recommandé de la machine est approprié à l'aide de cette formule :

Force de serrage requise (tonnes) = 2 000 surface projetée (po²) × pression de la cavité (psi)

La pression dans la cavité est généralement comprise entre 2 et 3 tonnes/pouce pour les plastiques courants (ABS, PP, PE). Pourtant, cela monte jusqu'à 4 à 6 tonnes/po² pour les plastiques techniques (PC, PA, PEEK). De cette façon, une pièce en PC, d’une superficie de 50, nécessitera environ 250 à 300 tonnes. Si le fournisseur suggère une machine 180T, vous devez vous attendre à des problèmes de flash.

Comparaison des presses entièrement électriques et hydrauliques

Synthèse des performances du rapport sur les tendances de l'industrie du moulage par injection de MoldMinds 2025.

Le service de moulage par injection ISO 13485 les utiliserait normalement pour la salle blanche :

JS Precision dispose d'un parc de presses de 50 T à 1 200 T, y compris des presses entièrement électriques pour la précision et hydrauliques pour les grandes pièces structurelles. Les servorobots à 3 et 5 axes chargent et déchargent les inserts, coupent les canaux et d'autres travaux et réduisent de 15 à 25 % le temps de cycle.

Quels contrôles critiques de stockage et de séchage de la résine brute doivent être vérifiés lors d'un audit d'un fournisseur de moulage par injection ?

Dans un audit complet du fournisseur de moulage par injection, les inspecteurs doivent vérifier les SOP de séchage des plastiques techniques, examiner les données de point de rosée du séchoir déshydratant et vérifier l'état du système d'alimentation central. La conséquence d'un plastique mal séché peut être une hydrolyse, des vides internes, des stries d'argent, qui ne peuvent pas être corrigées ultérieurement.

Sensibilité à l'humidité des plastiques techniques courants

La référence du processus de séchage fait référence aux directives techniques de traitement des plastiques et de maintenance des moules de JBR Plas 2025. La clause 7.5.1 de la norme ISO 13485 :2016 exige un environnement de production contrôlé.

Liste de contrôle d'inspection d'audit sur site

Des prestataires de services de moulage par injection personnalisés fiables démontrent le contrôle des matériaux :

• Vérification du type de séchoir : Les séchoirs déshydratants en nid d'abeille garantissent systématiquement un point de rosée de -40 °C. Le séchoir à roues déshydratantes est la méthode de séchage idéale car il présente l'avantage des fours à air chaud qui ne peuvent pas atteindre des points de rosée aussi bas.
• Vérification de l'enregistreur de point de rosée : Un enregistrement de données continues doit être vérifié, des pics soudains au-dessus de -30 ℃ sont des indications de saturation du dessicant ou d'échec de régénération.
• Tableaux des temps de séchage et des températures : les trémies de matériaux doivent être vérifiées pour afficher un temps de séjour réel correspondant aux suggestions du fabricant.
• Qualité du système de transport Centerline : Les matériaux qui utilisent des systèmes en boucle fermée n'absorbent pas l'humidité ambiante pendant le transport.

Selon les données de qualité internes de JS PRECISION 2025, l'adoption d'une surveillance du point de rosée à -40 °C avec stockage séparé a minimisé les traînées d'argent en surface et les défauts causés par l'hydrolyse d'environ 98 %. Un petit ajustement, un énorme pas en avant pour la production.

Étude de cas sur le moulage par injection d'engrenages PEEK médicaux personnalisés JS Precision

Un niveau strict de contrôle de tolérance ainsi que la biocompatibilité deviennent essentiels pour les ingénieurs lorsqu'ils choisissent un fournisseur de moulage par injection pour les engrenages médicaux en PEEK. Surmontant le retrait important des matériaux et les changements d'épaisseur de paroi, JS Precision a fabriqué 100 000 engrenages sans aucun défaut avec des tolérances de profils de dents de ±0,008 mm.

Défi client

Un fabricant européen d'équipements médicaux a demandé la production à grande échelle de micro-engrenages en PEEK de 12 mm de diamètre pour les instruments chirurgicaux. La géométrie des dents permet une tolérance jusqu'à ± 0,008 mm. L'ancien fournisseur était confronté à des problèmes liés à une cristallisation non uniforme du PEEK et à un retrait de 1,5 %, ce qui entraînait une distorsion des engrenages, un bruit d'engrènement trop fort et de minuscules poches d'air à l'intérieur des dents de l'engrenage.

Solution de précision JS et étapes techniques

Étape 1 : Optimisation du flux de moulage

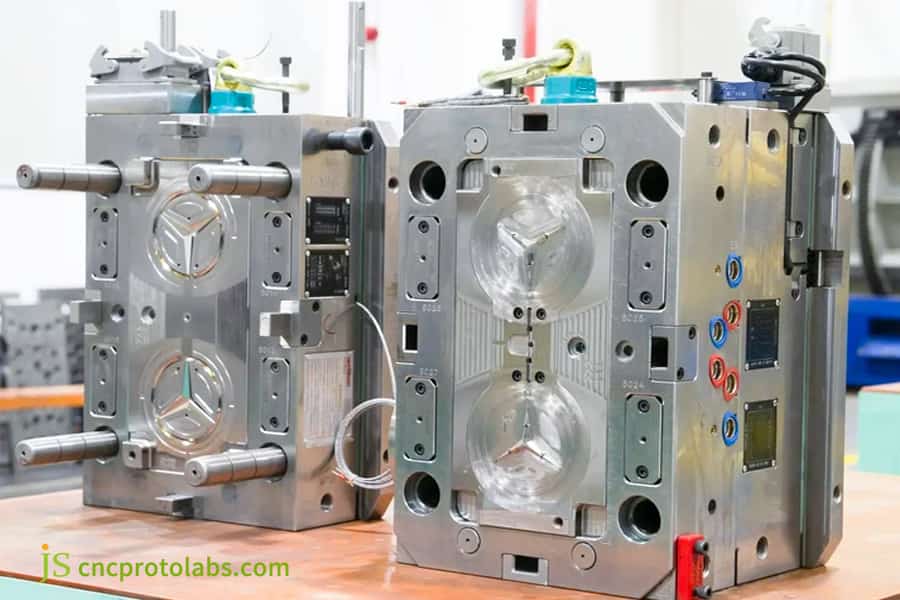

Nous avons utilisé la simulation Moldflow de l'écoulement de matière fondue pour obtenir un placement efficace des portes. En adoptant des canaux chauds et des micro-portes latérales, il a été possible d'éradiquer complètement les lignes de soudure de la partie d'engagement des dents.

Étape 2 : Conception des outils et refroidissement conforme

Le choix a été fait pour l'acier Uddeholm S136 (54 HRC), qui est un acier à outils offrant une excellente protection contre la corrosion causée par les vapeurs chimiques libérées par le PEEK. Pour maintenir la température de la surface entière du moule à un niveau constant de 160 ℃ plus-moins 2 ℃, un système de canaux de refroidissement conformes imprimés en métal en 3D a été ajouté.

Étape 3 : Verrouillage scientifique des paramètres de moulage

Nous avons pris le Decoupled Moulding II et l'avons équipé de capteurs de pression d'empreinte pour surveiller le point exact de commutation V/P. Cela nous a aidé à éviter le suremballage et à nous assurer que la pièce était correctement remplie avec la pression d'injection la plus basse.

Expérience d'échec et leçons apprises

D'après notre expérience, les 50 premières pièces produites au stade d'essai T0 étaient sous l'exigence de cristallinité, seulement 28 % au lieu de 35 % nécessaire pour assurer la résistance à l'usure.

• Cause : La température de cristallisation du PEEK n'a pas été atteinte lors du préchauffage avant l'injection.
• Solution : un thermocouple de contact a été ajouté avec un verrouillage du contrôleur de température d'huile, ce dernier empêchant l'injection jusqu'à ce que la surface du moule atteigne 160 ℃.

Résultats finaux quantifiés

Ce cas démontre comment un service professionnel de moulage par injection résout des défis complexes :

• Tolérance du profil des dents : 0,005-0,008 mm, Cpk 1,41.
• Réduction du temps de cycle : 42 secondes à 28 secondes par pièce, soit une réduction du temps de 33 %.
• Livraison annuelle : 100 000 pièces livrées sans aucun rebut.
• Économies pour le client : aucun équipement de tri nécessaire, le client a économisé 45 000 $ par an.

Prêt à discuter de votre projet médical ou de précision ambitieux ? Téléchargez votre fichier CAO 3D et recevez une évaluation de faisabilité gratuite de la part de l'équipe d'ingénierie de JS Precision.

Pourquoi choisir JS Precision comme partenaire de service de moulage par injection à long terme ?

Lorsque vous choisissez un fournisseur de moulage par injection comme partenaire à long terme, vous avez vraiment besoin d'une usine directe qui rassemble le prototypage rapide et la production de masse sans défaut. JS Precision crée un environnement fiable en combinant le contrôle qualité ISO 13485, la fabrication de moules en interne et une tarification transparente directement en usine en une seule opération.

Quatre avantages fondamentaux qui protègent votre investissement

• Production intégrée verticalement : De la DFM à la conception de moules/usinage CNC en passant par le moulage par injection en salle blanche et la finition secondaire, nous produisons tout en interne afin que vous ayez toujours un contrôle total sur votre calendrier et la qualité de votre produit.
• Tarifs transparents : les devis détaillés incluent le détail du coût de la nuance d'acier, de l'engagement sur la durée de vie de l'outil, des frais d'essai T1 et du coût de traitement par pièce, de sorte qu'il n'y a aucun risque de coûts cachés après le démarrage du projet.
• Assurance qualité basée sur des données réelles : avec chaque expédition, nous incluons des rapports d'inspection CMM, des certificats d'usine de matériaux et des cartes de contrôle SPC qui montrent la capacité réelle de votre processus.
• Réponses des clients au niveau de l'ingénierie : les ingénieurs de projet s'occupent directement des problèmes techniques des clients et fournissent les commentaires DFM aux clients dans un délai d'une journée ouvrable.

FAQ

Q1 : Comment choisir les options des fournisseurs de moulage par injection pour les pièces à tolérances serrées ?

Sélectionnez votre fournisseur grâce à la technique de moulage II avec inspection CMM pour garantir des pièces à tolérance serrée. JS Precision conserve la précision dimensionnelle de ±0,005 mm avec Cpk≥1,33 sur les caractéristiques critiques. Demandez des rapports Cpk et des certificats de matériaux pour vérifier avant de passer vos commandes.

Q2 : Quel est le délai de livraison typique pour un outil de service de moulage par injection personnalisé ?

Il faut environ 2 à 4 semaines pour fabriquer un moule pour les prototypes, et environ 4 à 8 semaines pour les moules en acier de production. La CNC haute vitesse et le refroidissement conforme de JS Precision nous permettent de livrer des échantillons T1 plus rapidement, 20 % plus rapidement que la moyenne du secteur.

Q3 : Comment JS Precision gère-t-il les modifications du moule après l'évaluation de l'échantillon T1 ?

Le devis original couvre deux essais gratuits et des modifications mineures. Si des modifications techniques (ECN) sont nécessaires, notre équipe propose une liste de prix ligne par ligne qui facture uniquement en fonction de la quantité d'usinage CNC et EDM réellement utilisée.

Q4 : Quels facteurs déterminent le devis final du fabricant de moulage par injection ?

Le prix est déterminé par la complexité de conception du moule, le nombre de noyaux du moule, la qualité du plastique, la taille de la machine de moulage et le temps de cycle. JS Precision sépare le coût de l'outil des frais de fonctionnement qui sont détaillés dans un devis détaillé qui peut être demandé simplement en en téléchargeant un dessin.

Q5 : Pourquoi un service de moulage par injection ISO 13485 est-il nécessaire pour les pièces médicales ?

La norme ISO 13485 requiert une production en salle blanche de classe 8, une procédure opérationnelle standard (SOP) d'isolation en résine et une validation IQ/OQ/PQ. Ces procédures sont importantes non seulement pour protéger les produits, mais également pour se conformer aux réglementations relatives aux dispositifs médicaux et composants de diagnostic.

Q6 : Quelle nuance d'acier doit être spécifiée pour l'examen d'audit des fournisseurs de moulage par injection à grand volume ?

Vous devez spécifier une nuance d'acier trempé H13 ou S136 avec une dureté Rockwell de 50 à 54 HRC et une vérification Mill Cert pour plus de 500 000 projets de tir. JS Precision propose une maintenance gratuite pour ces moules jusqu'à 1 000 000 de tirs sans frais.

Q7 : Comment puis-je demander en ligne un devis immédiat pour un service de moulage par injection ?

Tout ce que vous avez à faire est d'envoyer votre fichier CAO 3D (STEP/IGES), le volume annuel approximatif, la qualité de la résine et les exigences de tolérance 2D, puis JS Precision prendra contact avec la conception pour la fabrication (DFM) et les prix commerciaux dans les 24 heures.

Q8 : JS Precision peut-il prendre en charge le moulage par injection rapide de petits volumes pour le prototypage ?

La réponse est oui. JS Precision dispose d'une ligne de tournage rapide dédiée utilisant des moules en aluminium ou en acier P20 pour les petits lots de 100 à 10 000 pièces. Ce type d'outillage de pont est idéal pour vérifier les caractéristiques de conception et les performances avant de s'engager dans le développement coûteux de moules de production.

Résumé

Pour sélectionner un partenaire de moulage par injection, les équipes d'approvisionnement et d'ingénierie OEM doivent établir des audits techniques pour authentifier la discipline scientifique du moulage, l'acier légitime et la propriété légale des outils. Ces 10 questions essentielles permettent aux équipes OEM d'éliminer les courtiers en contrefaçon, de se défendre contre les coûts cachés de modification d'essai et de atteindre le zéro défaut dès la première pièce. Grâce à une préparation transparente des matériaux DFM, des certificats ISO éprouvés et des rapports d'inspection CMM de haute précision, vous garantissez des productions stables sur des millions de cycles.
