加固型连接器包覆成型服务：适用于恶劣环境的 IP68 密封定制解决方案

连接器包覆成型是防止连接器在恶劣条件下使用时损坏的主要方法。

例如，在海洋工程、重型机械、户外无人机作业中，大部分设备故障（高达60%）都是由连接器故障引起的。出现的两个主要问题是由于进水而导致的短路以及由于振动而导致连接器端的电缆断裂。

当一个价值几美元的连接器阻碍了一个价值数百万美元的项目时，通常的密封和绑定连接器的方法就不足以满足高可靠性标准。

这种从结构层面预防此类故障的方法是许多高端设备制造商的首选。

核心答案摘要

核心模块	关键解决方案	价值主张
密封和应力	一体式注塑涂层，消除间隙。	实现IP68级气密性，消除机械应力断裂点。
材料与设计	高性能 PEEK/TPU 材料 + DFM 设计可实现可制造性。	耐强酸、强碱、抗紫外线辐射，保护精密插针。
测试及量产	基于 MIL-STD 标准的严格测试。	快速原型验证，实现量产良率98%以上。

要点

• 从源头修复缺陷：

定制连接器包覆成型将连接器和电缆形成为一体，完全消除了湿气侵入路径和应力集中点，这是传统组装无法比拟的。

• 关注生命周期可靠性：

选择具有DFM能力的供应商不仅可以提供IP68级密封，而且通过材料科学和模具设计的运用，产品寿命可以延长至10年以上。

• 降低总运行成本：

尽管最初需要投资模具，但包覆成型服务可以将研发周期缩短30%，并且在大规模生产时保持超过98%的良率，从而大大降低后期的维护和故障成本。

为什么信任连接器包覆成型？ JS Precision 针对恶劣环境的定制解决方案

在恶劣环境下的设备应用中，连接器包覆成型的可靠性成为客户项目成败的首要因素。这就是为什么必须选择可靠的供应商。

选择JS Precision，意味着您可以利用我们15年以上的定制包覆成型经验，我们与全球500多家优质设备制造商联系和服务的服务经验，以及我们的服务范围涵盖各种海洋工程、重型机械、户外无人机、深海勘探和油田开采行业。

由 20 多名具有 10 年以上行业经验的工程师组成的团队将为您提供技术支持。您也可以信赖 JS Precision，因为它已经通过了ISO 9001质量体系并严格遵循MIL-STD-810H:2019军用标准的解决方案。

此外，我们全系列符合 UL 和 RoHS 标准的产品保证了设备对不同极端环境的适应性。

例如，某欧美深海设备客户使用另一品牌连接器时，测试样品在1000米深度因密封失效导致压力泄漏，故障率为12%。这对他们的项目时间表和预算造成了直接影响。

采用JS Precision的定制连接器包覆成型解决方案后，客户不仅将现场故障率降至0.1%以下，量产良率稳定在98.5%以上，还节省了数百万美元的维护成本和因项目延误造成的损失。

双方甚至达成了长期战略合作伙伴关系，实现了双赢。

JS Precision的主要优势在于，客户可以完全控制从DFM设计到批量生产的流程，从而不再需要单独使用多个资源。

客户得到的是产品可追溯、性能测试数据全面的服务包覆成型零件是追溯系统的一部分，每一次包覆成型服务都通过优化服务来考虑客户利益，从而降低批量生产中的技术风险和问题。

最终，客户能够专注于他们的主要业务并成功高效地实施项目并控制成本。

查看此国际深海设备案例研究的详细信息，并获得免费的连接器包覆成型可行性评估，以快速确定解决方案的适用性并避免初始选择风险。

为什么恶劣环境下的设备必须选择定制连接器包覆成型？

众所周知，传统连接器在连接处是薄弱环节，尤其是在存在潮湿、振动和化学腐蚀的环境中。

定制连接器包覆成型是将电缆和连接器集成到单个组件中的过程，从根本上消除了因密封失效和应力断裂而导致的故障。这种包覆成型技术的可靠性是传统方法无法比拟的。

传统连接器的两个主要失效机制：湿气侵入和焊点断裂

• 湿气渗透失效：湿气通过毛细管作用进入连接器尾部，导致绝缘电阻降低到兆欧级以下。这最终会导致短路并且设备停止工作。
• 焊点断裂故障：在振动环境中，电缆、焊点和压接点会承受压力。这种应力会导致微裂纹的形成，最终导致电路损坏和整个设备关闭。

从组装到一件式成型

注塑包覆成型技术不仅仅是外壳涂层，它利用高压注射将热塑性材料（例如TPU）与连接器和电缆护套融合在一起，形成一个整体。

这将使连接器和电缆的拉力提高到数百牛顿，从而彻底解决传统链接容易断裂的问题。

举例来说，这就像为连接器和电缆接头提供了无缝、定制的“防护装甲”，它将紧密连接各点并防止任何可能的问题。

连接方式	抗拉强度	绝缘电阻	弯曲循环	故障率
传统装订	≤50N	≤100MΩ	≤5000次循环	≥8%
连接器包覆成型	≥300N	≥1000MΩ	≥100000次循环	≤0.1%

连接器包覆成型如何通过整体注塑解决密封和应力问题？

连接器包覆成型改变了连接器的传统设计，通过执行以下操作消除了接缝包覆成型 注塑成型位于连接器与电缆的连接处，从而形成无缝的应力消除结构。

即使在 -40°C 至 125°C 的恶劣温度条件下，该功能也能实现出色的气密性，符合 IEC 60529:2013 的 IP68 测试标准。

消除应力集中点：电缆弯曲寿命显着提高

1.弯曲应力分布：

通过有限元分析（FEA）优化包层结构，电缆弯曲时的应力均匀分布在整个包层区域，避免了连接点处的应力集中。

简单来说，就像在电缆连接点安装了一层“缓冲垫”，将原本集中在一点的力分散到整个区域，防止因压力过大而造成局部损坏。

2. 增加抗弯曲能力：

通过使用连接器包覆成型，电缆弯曲周期（±90°，每分钟30次）可以从传统连接的仅数千次提升到总共100,000次以上，这明显高于行业标准。

3. 非常适合极端温度变化：

无缝应力消除结构即使在-40°C至125°C的极冷和极热温度下也能提供稳定的电缆连接性能。

整体密封：防止湿气渗透

如果对比传统连接器，我们会发现线芯与外壳、尾夹之间存在漏电路径。

塑料注塑包覆成型通过封闭整个尾部，消除了所有潜在的泄漏路径，这是达到IP68甚至IP69K密封等级的秘诀，从而防止因环境潮湿而导致的故障。

包覆成型零件的耐久性测试：如何模拟超过 10 年的恶劣使用寿命？

包覆成型零件的强度直接影响设备的整体使用寿命。

我们按照 MIL-STD-810H 和 IEC 60529 标准中规定的水平进行弯曲应力、温度冲击和盐雾循环测试，以确保产品即使弯曲超过 15,000 次也能保持其密封和电气性能。

MIL-STD-810H 和 IEC 60529 测试标准的综合研究

• MIL-STD-810H 方法 514.7（振动测试）涉及使产品承受各种频率的冲击。另一方面，方法 502.5（低温测试）要求产品在 -55°C 下发挥其功能。
• IEC 60529 IPX8要求样品浸入 1.5 米深 30 分钟后不得进水。我们的包覆成型零件完全符合这些标准。

现实问题：弯曲测试对电缆连接点有什么影响？

弯曲应力测试参数为举重500g、弯曲角度±90°、频率30次/分钟。

测试数据表明，经过电缆组件定制采用封装，电缆与连接器接头处的抗拉强度是传统压接方式的三倍以上，保证长期动态可靠性。

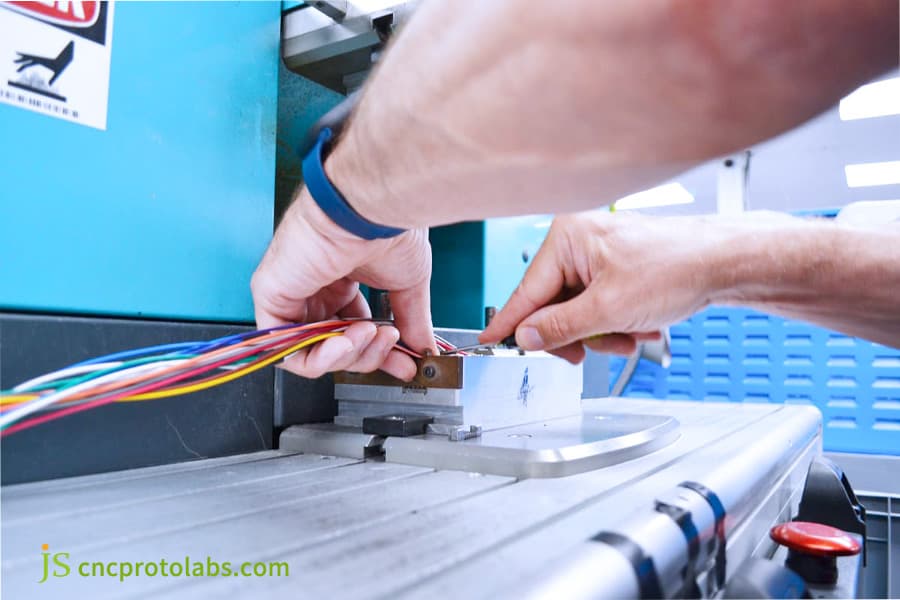

图 1：一双戴着手套的手手动将多色线束组装到工作站上的连接器固定装置中。

包覆注塑时如何选择耐紫外线、耐腐蚀的高性能材料？

包覆注塑成型所选择的材料类型会影响产品承受天气条件的能力。我们的材料数据库使我们能够关联不同的腐蚀环境：

PEEK和PPS适合强酸、强碱和高温条件，而高性能TPU和硅胶由于其柔韧性和良好的耐候性，是户外防紫外线和耐水解的首选。

换句话说，这类似于为设备连接点提供“定制夹克”：高腐蚀和高温环境需要“耐高温、耐腐蚀的防护服”，而户外环境“耐晒、防水的外套”完美契合，没有任何不匹配。

材料名称	连续使用温度	耐腐蚀	抗紫外线等级	抗拉强度	适用场景
窥视	260℃	耐几乎所有化学品	3-4年级	≥90MPa	油田、化工
聚苯硫醚	200℃	耐强酸强碱、耐辐射	三年级	≥70MPa	核工业、高温设备
热塑性聚氨酯	125℃	耐水解、耐盐雾	4-5年级	≥20MPa	海洋、户外
硅酮	150℃	耐弱酸、弱碱	五年级	≥15MPa	户外无人机、手持终端
PVC	80℃	耐弱腐蚀	二年级	≥10MPa	普通环境

实际案例：强酸、强碱、盐雾环境下的选材标准

这ASTM B117盐雾测试方法显示，连接器包覆成型表面暴露于盐雾 1000 小时后，特定等级的 TPU 仍然没有粉化或开裂，而标准 PVC 则严重劣化。

这种 TPU 的肖氏 A 硬度为 70-95，拉伸强度 >20MPa，非常适合长期暴露在恶劣的盐雾环境中。

请联系我们的工程师，免费估算包覆成型注塑材料的成本，确保根据您的特定需求精确匹配材料，并降低成本超支和材料选择不正确的风险。

如何保护复杂注塑包覆成型模具设计中的精密销钉？

通过科学的模具设计，可以避免注塑包覆损坏精密销钉。

凭借高精度的模具设计、多阶段注塑工艺和预定位技术，注射压力可保持在销的公差范围内，销的间距变化可控制在0.05mm ，不会产生位移或变形。

精密连接器插针注射压力的潜在风险

注塑时如果高速熔融塑料（流速100-200mm/s）在连接器内部流动，0.3mm间距的精密插针会在内部产生位移，从而可能导致信号完整性问题或接触不良，从而影响设备的正常工作。

解决方案：预定位技术和低压注塑工艺

我们在模具中添加定位精度±0.02mm的精密定位销来固定连接器的位置。

采用多级注射工艺，低速填充引脚区域，高速填充主体， 优化流道设计确保封装过程中内部零件位置稳定并保护精密引脚。

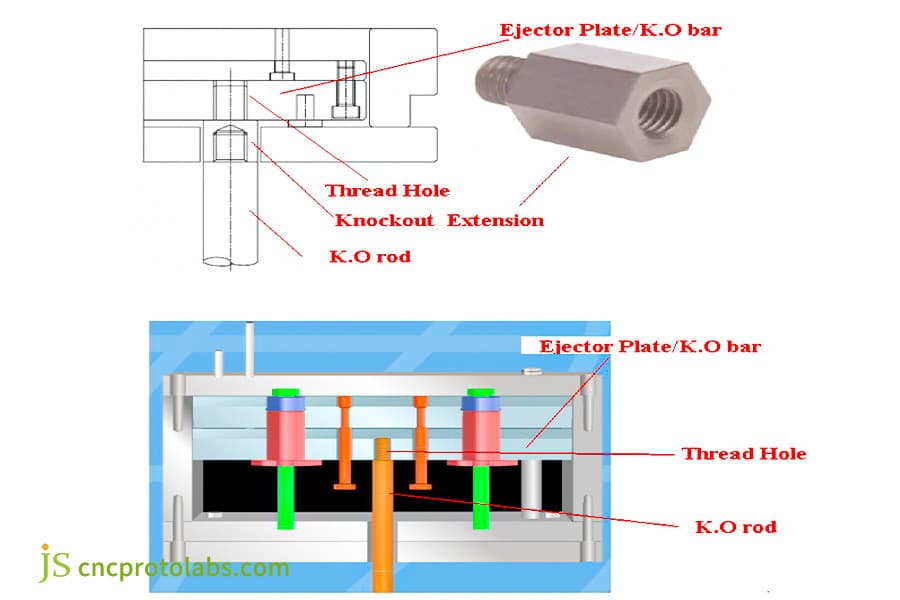

图 2：技术图，展示了模具顶出机构的横截面和 3D 视图，其中带有顶出板和 KO 杆等标记组件。

如何将高性能电缆组件定制解决方案集成到您的整体设备中？

电缆组件定制不仅保证了连接端的可靠性，还提供了端到端的信号完整性保证。

我们通过DFM设计介入，将客户对非标件的需求转化为量产解决方案，将研发周期缩短30%，并确保从PCB到外部接口的完美集成。

端到端集成：从 PCB 到连接器的信号完整性

信号完整性变得非常重要，尤其是在高频应用（例如 USB 3.0、HDMI）或高电流（>10A）应用中。这就是为什么我们通过控制电缆阻抗匹配（90Ω±10%）并在绕包后进行串扰测试来监控数据或电力传输。

定制优势：针对空间受限环境的不规则部件的开发

对于无人机和手持终端等狭小或紧密空间内的设备，我们使用 DFM 来优化注塑零件的拔模角度和分型线位置，以创建复杂的不规则结构，例如 90° 弯曲和平面形状。这样，即使在有限的空间内，我们也可以确保零件的组装性。

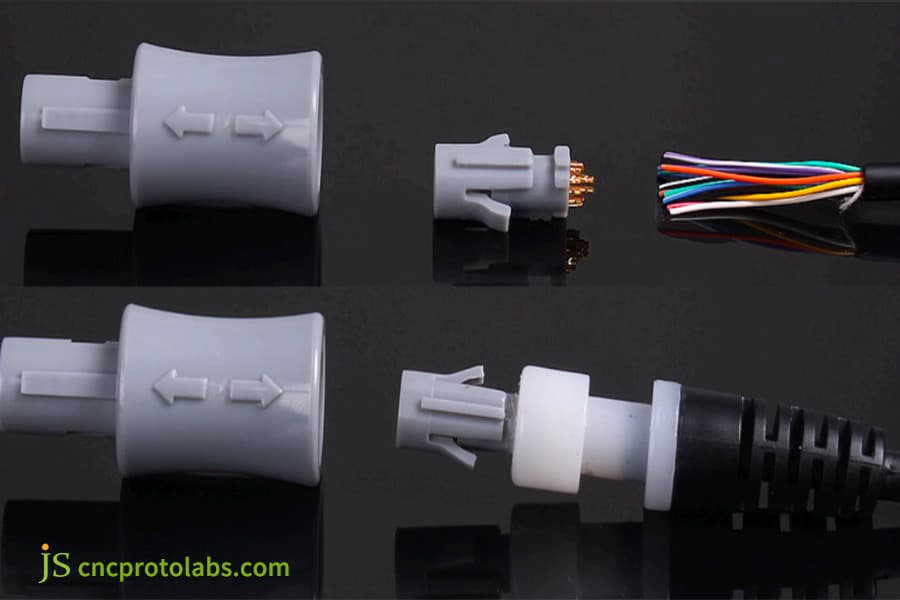

图 3：带有方向箭头的灰色圆柱形连接器外壳、金针连接器和黑色背景下的多色线束的详细特写。

当非标成为常态，包覆成型服务如何从样品过渡到量产？

非标设备设计实际上可以完全摆脱这些问题，而不是引起对定制的高风险和成本的担忧。

通过三阶段服务：介入设计、快速原型制作通过验证和大规模转移，我们的包覆成型服务不仅可以管理项目风险，而且可以实现超过98%的量产良率，从而帮助客户降低支出并提高运营效率。

需求分析和介入设计：降低模具开发风险

我们的设计师能够立即参与客户的图纸准备阶段，他们检测注塑成型中的拔模、分离或壁厚等问题。

这不仅可以避免相当有问题的设计，而且可以节省未来修改模具的大量资金并减少项目时间。

快速原型制作：使用铝模具或 3D 打印模具进行 IP68 验证

我们的客户有机会在 2-3 周内生产 50-200 个包覆成型样品，以进行 IP68 密封和组装测试，由我们使用成本低廉的铝模具（大约是钢模具的 1/3，即 5,000-15,000 美元）或 3D 打印模具。

可扩展转移：确保从原型到量产的高良率

在量产阶段，我们选用优质的S136或H13模具钢，优化4腔或8腔模具的型腔，并采用自动镶件放置，使包覆成型件的量产过程中能够保证关键尺寸CPK>1.33，传统上可以保持98%以上的稳定量产良率。

获得免费的DFM设计评审，主动降低非标定制模具的风险，帮助您包覆成型服务从原型到量产无缝过渡并实现高效实施。

JS Precision 案例研究：通过封装和成型为深海探测器定制抗压连接器

深海高压、高盐雾环境 对连接器包覆成型的要求非常高。我们为深海设备制造商提供定制解决方案，帮助他们解决探测器连接器密封故障问题并促进他们的项目实施。

遇到的挑战

客户的深海探测器原装连接器在 1,000 米（100 个大气压）深度测试时，由于护套和电缆连接处形成微裂纹，有 12% 的样品无法密封。

普通PVC材料在高盐雾环境下很快劣化，拉伸强度下降30%以上，无法满足10年的使用寿命要求。

解决方案

在 JS Precision 介入之前，整个连接器包覆成型是一团糟，但在我们团队的投入之后，我们成功地扭转了局面，使材料、模具和工艺都完美地排列在一起：

1.材质升级：

外层材质从PVC升级为耐水解TPU（Shore A 85）。在模拟海水（5% NaCl溶液，70°C）中保存1,000小时后，发现这种新材料的拉伸强度保留率仍然>92%，这远远优于客户80%的极限。

2.模具及工艺优化：

我们决定采用多阶段注塑方法，即在 30-50 MPa 的压力下注射塑料。为了防止0.3mm的引脚错位，我们实现了0.02mm的精密定位结构，并创建了“迷宫式”应力消除结构来分担高压应力。

3.验证测试：

所有50个样品均经过1,000次热冲击循环（-40°C至85°C，10分钟切换）、10,000次弯曲疲劳测试、1,200米水深压力测试，以证明其在深海环境下的工作能力。

最终结果

• 最终的包覆成型部件在 1,200 米（120 个大气压）的压力下工作 72 小时，无泄漏。
• 批量生产合格率稳定在98.5%，现场故障率从12%大幅下降至0.1%以下，显着帮助客户节省了维护和报废设备成本。
• 客户决定再订购3000套。

提交您的深海设备工况，即可获得定制的连接器包覆成型解决方案和详细报价，直接复制成功案例的可靠经验。

常见问题解答

Q1: 当我想购买定制连接器包覆成型时，我至少需要订购多少个？

我们提供各种服务，例如50 件的快速原型制作和批量生产超过 100,000 件。铝模验证阶段的最小起订量低至100件，可根据项目规模进行调整。

Q2：IP68等级保证的具体防水深度和时间是多少？

根据 IEC 60529 标准，IP68 意味着产品可以浸入1.5 米深的水中 30 分钟而不会有一滴水渗入。但是，如果需要，我们可以设计更深的浸没和更长的暴露时间。

Q3：注塑成型会使连接器变得更大吗？

注塑成型将略微增加连接器尺寸。我们可以通过定制电缆组件设计一种非常紧凑的电缆组件。连接器尾部的最小包覆成型面积可限制为 10-15mm，以适应空间受限的设备。

Q4: 包覆成型仍可进行的最高温度是多少？

温度能力取决于材料。采用PEEK材料二次注塑成型，连续工作温度可达260℃，耐高温TPU可达125℃。该决定可以以需求为指导。

Q5: 你们可以对我们提供的预先设计的连接器（如M12、RJ45）进行二次注塑吗？

当然，如果连接器的材料能够承受注塑温度，我们的包覆成型服务可以对预先设计的连接器（例如M12和RJ45）进行二次注塑。

Q6: 从图纸批准到第一批样品交付通常需要多长时间？

使用简单的铝模具，我们可以在3-4周内提供第一批包覆成型零件样品，如果结构复杂，则需要4-6周。我们将尽力缩短周期。

Q7：你们采取哪些措施来保证批量生产的尺寸一致性？

我们采用±0.01mm级别的模具精度，加持模具自动化镶件，并定期用CPK进行统计分析，使临界尺寸CPK>1. 33，确保量产时的尺寸一致性。

Q8: 你们可以提供化学腐蚀测试报告吗？

当然，我们可以提供材料样品浸泡测试数据和专业报告，这将有助于了解材料的耐腐蚀性能。

概括

在恶劣的环境中，连接器的可靠性成为设备使用寿命的主要因素。材料科学、精密模具和严格的包覆成型注塑工艺带来的变化之一是通过定制连接器包覆成型实现物理上更坚固、更好的密封连接点。

选择 JS Precision 作为您的包覆成型服务合作伙伴将为您提供端到端的保证，涵盖连接器故障痛点并降低总拥有成本。今天就联系我们获取免费的 DFM 设计审查报告，以帮助降低恶劣环境应用的风险。
