Serviço de Moldagem por Inserção em PEEK: Fabricante de Precisão para Altas Temperaturas

O serviço de moldagem por inserção de PEEK abre uma nova direção para a produção de peças plásticas de alto desempenho. Devido ao elevado nível de complexidade técnica, a moldagem por inserção de PEEK tornou-se um tema de discussão entre engenheiros.

Assim, os engenheiros que trabalham com termoplásticos de alto desempenho, como o PEEK, geralmente encontram problemas como afrouxamento de insertos, degradação térmica do material e imprecisões dimensionais , especialmente quando as temperaturas de processamento sobem acima de 343°C.

Por meio de um projeto de molde preciso e controle de processo, este artigo discutirá como solucionar problemas de resistência de adesão e deformação na moldagem com insertos de PEEK.

Além disso, fornece os parâmetros técnicos medidos pela JS Precision, incluindo os principais parâmetros do processo e os padrões de pré-aquecimento do inserto . Dominar esses aspectos é fundamental para garantir a estabilidade prolongada de peças de grau aeroespacial ou médico.

Visão geral dos indicadores técnicos do serviço de moldagem por inserção de PEEK

Principais conclusões:

• A temperatura do molde é fundamental: a cristalinidade determina a resistência ao desgaste do PEEK, o que torna necessário controlar com precisão a temperatura do molde com um controlador de temperatura de óleo.
• O pré-aquecimento é essencial: quando o inserto metálico é pré-aquecido, a tensão térmica interfacial é eliminada, o que, por sua vez, evita rachaduras ou descascamento do substrato de PEEK.
• Prioridade DFM: Alterações no projeto e otimização da espessura da parede nas fases iniciais do desenvolvimento da peça são as maneiras mais eficazes de reduzir cavidades de contração na moldagem por injeção de PEEK.

Por que confiar no serviço de moldagem por inserção de PEEK da JS Precision? Especialização em fabricação de alta temperatura

Nossa principal vantagem competitiva em tecnologia de moldagem por inserção reside provavelmente na capacidade de controlar com muita precisão as propriedades de materiais de alta temperatura , além da vasta experiência em engenharia que possuímos.

Quando um cliente escolhe um fornecedor de moldagem por inserção de PEEK, a principal preocupação é se podemos resolver com sucesso seus principais problemas, como baixa resistência de adesão e desvios dimensionais – e essas são, na verdade, nossas principais especialidades.

Somos uma equipe com 20 anos de experiência trabalhando com plásticos de alto desempenho . Nossa especialidade em moldagem por inserção de materiais altamente técnicos, como o PEEK, nos diferencia da maioria das empresas de moldagem por injeção.

Isso significa também que somos capazes de lidar corretamente com problemas que os fabricantes convencionais não conseguem solucionar, como, por exemplo, alterações na cristalização, carbonização de manchas e assim por diante.

Nossa oficina de moldagem por injeção para altas temperaturas não está equipada apenas com ferramentas, mas também com cabeçotes de rosca altamente especializados para altas temperaturas, que garantem que o PEEK não se degrade a 380°C de temperatura de fusão.

Os clientes que nos escolhem recebem serviços totalmente personalizados, incluindo análise DFM para otimizar o projeto da peça e reduzir cavidades de contração, além de fabricação de moldes, depuração de processos, testes e entrega - todas as etapas acompanhadas de dados registrados.

Assim, para um cliente de componentes aeroespaciais, cujo fornecimento era feito por uma empresa com controle inadequado da temperatura do molde, a resistência ao desgaste era baixa. Após a mudança para a nossa empresa, a taxa de aprovação subiu de 82% para 99,7%.

Nossa tecnologia está em conformidade com a norma de materiais ASTM D6869 , garantindo a qualidade consistente das peças. Além disso, operamos com um sistema de preços transparente, oferecendo um detalhamento de custos em até um dia para auxiliar os clientes no gerenciamento de seus orçamentos e evitar despesas inesperadas.

Seja para peças de grau médico ou aeroespacial, qualidade estável e suporte técnico profissional são requisitos essenciais para nossos clientes. Se você está enfrentando problemas de qualidade na moldagem por inserção de PEEK, entre em contato com nossos engenheiros para uma avaliação técnica gratuita e para descobrir uma solução personalizada de moldagem por inserção.

Como solucionar o problema de adesão de componentes complexos de dispositivos médicos por meio do serviço de moldagem por inserção de PEEK?

Quanto ao problema da fácil delaminação entre o PEEK e os insertos de aço inoxidável, a solução reside principalmente no aumento da resistência à delaminação em mais de 40 % através do pré-aquecimento a 180°C e de um padrão de intertravamento mecânico em nível micrométrico.

Muitos clientes de dispositivos médicos reclamam que seus produtos vazam após a autoclavagem porque a resistência da colagem não é suficiente. O gerenciamento científico do serviço de moldagem por inserção de PEEK é realmente a única maneira de eliminar completamente esse problema.

Análise da distribuição heterogênea de tensões na interface

O PEEK sofre resfriamento e contração simultaneamente, o que, juntamente com os diferentes coeficientes de expansão térmica do inserto metálico, resulta em tensão térmica interfacial.

Essa é, de fato, a principal razão pela qual ocorre a delaminação da ligação. Recorremos a softwares de simulação para prever com precisão a distribuição de tensões, fazer modificações no projeto do inserto antecipadamente e reduzir a concentração de tensões.

Técnicas de perfil de pressão de injeção personalizadas

Como os dispositivos médicos geralmente têm um formato complexo, preparamos padrões de pressão de injeção personalizados para serviços de moldagem por inserção . Os principais pontos são:

• A pressão de injeção é regulada para variar entre 70 e 120 MPa, dependendo da espessura da parede da peça, ou seja, quanto mais espessa a parede, mais próxima a pressão deve estar do limite superior.
• Para evitar o deslocamento da pastilha por alta pressão, utiliza-se um sistema de controle de pressão de três estágios, de forma que a pastilha não seja atingida diretamente por alta pressão.
• O processo de moldagem por injeção é mantido por 15 a 25 segundos para garantir que o PEEK preencha completamente os espaços do inserto e facilite o entrelaçamento das cadeias moleculares.

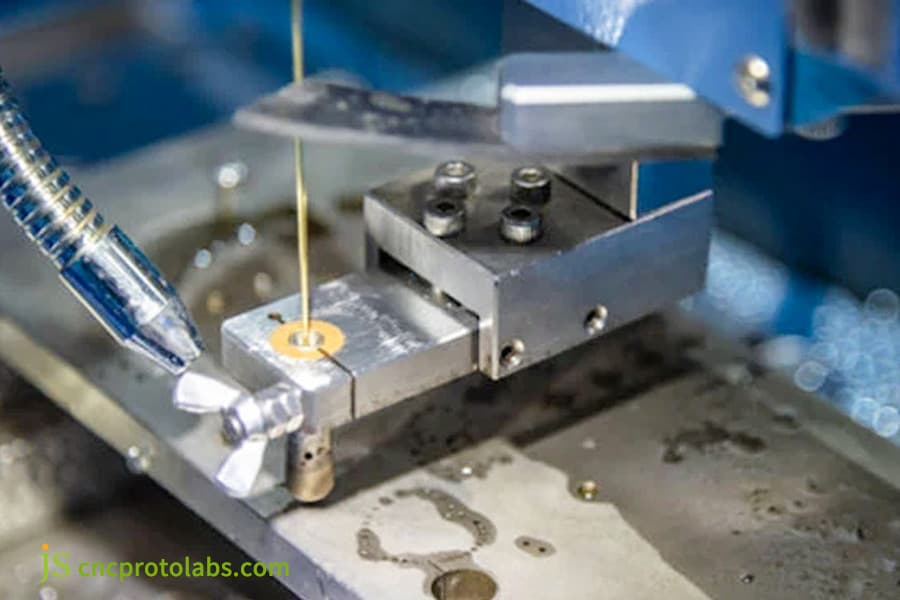

Figura 1: Vista aproximada de uma máquina-ferramenta CNC realizando usinagem de precisão em um componente médico metálico.

Como os serviços profissionais de moldagem por inserção podem manter dimensões precisas em um ambiente de alta temperatura de 380°C?

Quando se trata de altas temperaturas, o principal fator que causa a falha dimensional de um componente são as diferenças na expansão térmica. Conseguimos obter um controle de precisão de 0,02 mm selecionando um aço para moldes com baixo coeficiente de expansão térmica e aplicando diferentes estágios de pressão no processo.

Além dos serviços profissionais de moldagem por inserção, um sistema completo de controle de altas temperaturas é considerado um pré-requisito para atender às exigências rigorosas das aplicações aeroespaciais e médicas de ponta.

Critérios de seleção para material de molde

Durante o processo de moldagem por inserção em alta temperatura , a estabilidade das propriedades térmicas do material utilizado na fabricação do molde impacta diretamente a precisão dimensional. Damos preferência a dois tipos de aço para moldes, cujos parâmetros são apresentados na tabela abaixo.

Controle sinérgico de sistemas de controle de temperatura e pressão de retenção

Ao empregar um sistema de controle de temperatura em circuito fechado, conseguimos monitorar as variações de temperatura por ciclo de moldagem e manter o erro dentro de 1°C para manter uma temperatura estável no molde .

Paralelamente a isso, estudamos os níveis de cristalinidade do PEEK resultantes da interação entre o tempo de manutenção da pressão e a taxa de resfriamento, e finalmente determinamos um bom equilíbrio entre a qualidade do produto e a produtividade.

O controle dimensional preciso em ambientes de alta temperatura depende da sinergia entre o material do molde e os processos de controle de temperatura e pressão de recalque. Procurando um fornecedor de serviços de moldagem por inserção de alta estabilidade? Entre em contato conosco para obter o white paper sobre tecnologia de moldagem em alta temperatura e domine rapidamente as principais técnicas de moldagem por inserção em alta temperatura.

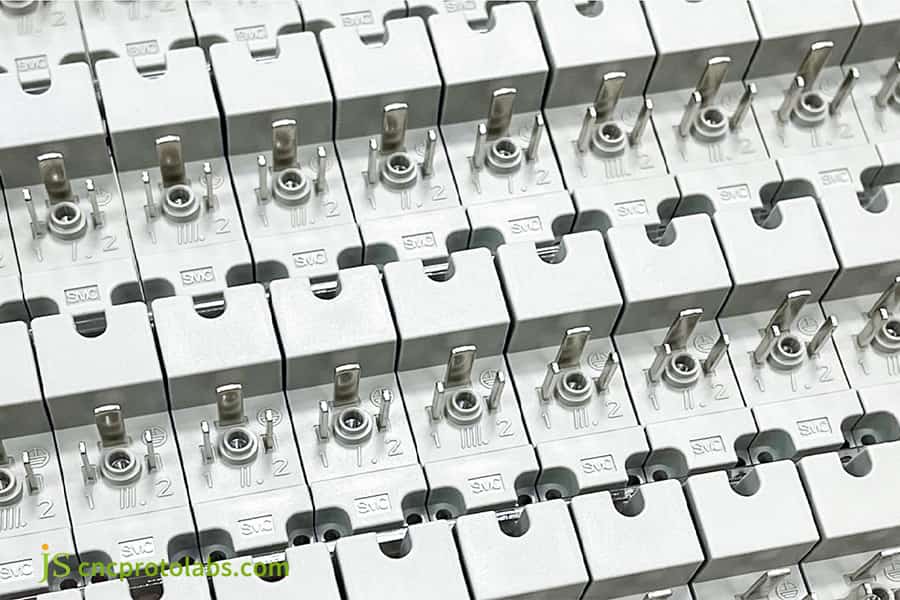

Figura 2: Detalhe de conectores eletrônicos fabricados utilizando a tecnologia de moldagem por inserção.

Por que a moldagem por inserção personalizada requer um tratamento secundário de pré-aquecimento das inserções metálicas?

A falta de pré-aquecimento dos insertos antes da moldagem pode causar pontos frios e concentração de tensão em áreas específicas. Elevar a temperatura para cerca de 150 °C a 180 °C pode auxiliar significativamente no entrelaçamento das cadeias moleculares na interface PEEK-metal.

É realmente surpreendente quantos clientes ainda ignoram a etapa de pré-aquecimento, pois isso geralmente resulta em peças trincadas, insertos soltos e custos de retrabalho mais elevados. A moldagem por inserção personalizada não pode prescindir do pré-aquecimento.

Comparação de desempenho entre insertos pré-aquecidos e não pré-aquecidos

A análise de imagens SEM revelou que a densidade de emaranhamento das cadeias moleculares na interface PEEK dos insertos pré-aquecidos a 160 °C aumentou em 60%. Consequentemente, a força de extração subiu para 2500 N , enquanto a força para os insertos não pré-aquecidos foi de apenas 800 N , e houve uma tendência de delaminação das interfaces.

Solução automatizada de pré-aquecimento e posicionamento

1. A colocação manual de insertos quentes na moldagem por inserção personalizada causa atraso e dissipação de calor, alterando o efeito do pré-aquecimento. Portanto, a automação da operação do braço robótico é necessária.

2. Os braços robóticos podem pegar automaticamente os insertos pré-aquecidos e controlar o tempo de colocação em 2 segundos, de modo que a perda de calor não ultrapasse 5°C, resultando na mesma temperatura de pré-aquecimento do inserto em todas as vezes.

3. Foi lançada uma unidade especial de aquecimento por indução para serviços de moldagem de PEEK, que auxilia no pré-aquecimento homogêneo dos insertos, prevenindo assim a carbonização dos mesmos e aumentando ainda mais a estabilidade da ligação.

Como reduzir o desperdício de material caro através do design do canal ao escolher a moldagem por injeção de PEEK?

O PEEK é um material de alto custo. Uma maneira de reduzir a taxa de transbordamento para menos de 5%, o que resultará em uma diminuição significativa no custo por peça, é ajustar o sistema de canais quentes ou minimizar o comprimento do canal frio.

A chave para a otimização dos canais de injeção em moldagem de PEEK reside na redução de custos para clientes que produzem itens em massa.

Alterações na estrutura do canal quente da válvula de agulha

• Alterar o design do sistema de canais quentes com válvulas de agulha para moldagem por injeção de PEEK, utilizando válvulas de agulha resistentes a altas temperaturas que suportam temperaturas de fusão de 380°C, é uma forma de prevenir completamente o bloqueio dos canais.
• O diâmetro do canal quente deve ser ajustado de acordo com o peso da peça e, geralmente, é controlado entre 4 e 8 mm para reduzir o tempo de residência do material e o risco de degradação do material PEEK.
• A conexão entre o canal quente e a cavidade deve ser modificada para garantir o fluxo suave do material fundido e, assim, reduzir o transbordamento e o desperdício de material.

Relação inversa entre a taxa de recuperação do rotor e a degradação do material.

A recuperação do material PEEK deve ser limitada a um determinado limite. Recuperação excessiva pode causar a degradação do material. Abaixo, apresentamos nossos dados comparativos obtidos na produção em massa de componentes de PEEK moldados por inserção:

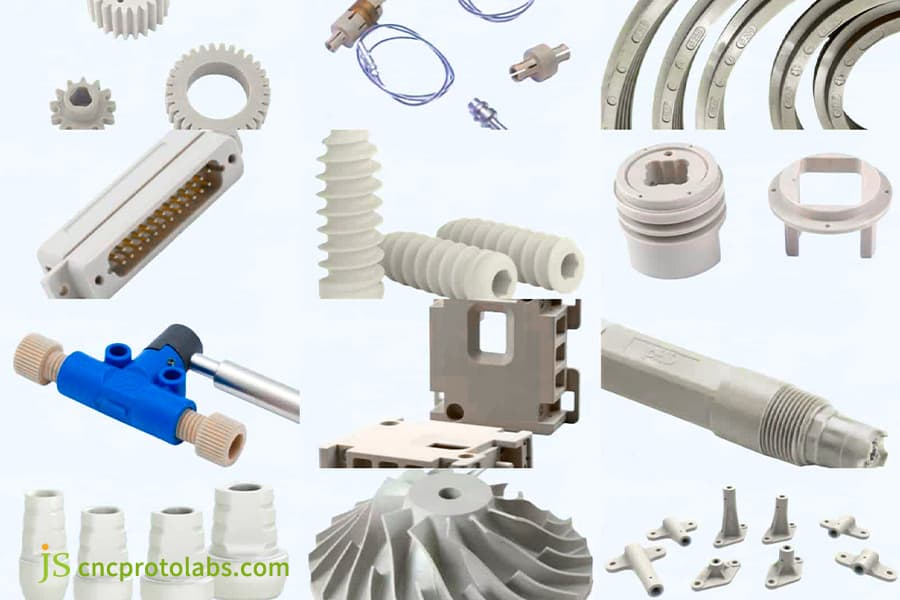

Figura 3: Variedade de peças de plástico de engenharia produzidas por moldagem por injeção de PEEK.

Serviço de moldagem por inserção de precisão para invólucro de sensor em PEEK de grau médico da JS Precision - Caso de sucesso

Os componentes de sensores vestíveis para a área da saúde estão sujeitos a requisitos extremamente rigorosos em termos de vedação, resistência ao desgaste e precisão dimensional . Além disso, devem manter o mesmo alto nível de desempenho mesmo após serem esterilizados diversas vezes em autoclave.

Portanto, é extremamente difícil para um serviço de moldagem por inserção de precisão atender a padrões tão elevados. Um exemplo disso é uma solução personalizada de sensor médico que preparamos para uma empresa do setor.

Preocupações do cliente

Os elementos de vedação de uma empresa de sensores médicos, feitos de PEEK e substrato de aço inoxidável, começaram a apresentar vazamentos após 10.000 ciclos de autoclave. O método convencional de moldagem por injeção resultou em uma taxa de falha de 12%, o que levou à reprovação do produto na certificação médica.

O cliente estava principalmente preocupado em resolver o problema de vazamento, alcançar uma taxa de aprovação de mais de 99% após 15.000 ciclos de esterilização e obter uma boa relação custo-benefício.

Solução de Precisão JS

Ao recebermos essa solicitação, nosso primeiro passo foi aplicar a análise DFM para identificar os principais problemas:

• A superfície do inserto metálico não possuía uma estrutura de encaixe mecânico suficientemente eficaz e, portanto, a força de ligação era muito baixa.
• O controle instável da temperatura do molde causou uma cristalização irregular do PEEK e, consequentemente, uma vedação deficiente.
• O processo de pressão de retenção não foi adequado, resultando em um enchimento insuficiente.

A partir disso, chegamos às seguintes três soluções principais:

• Alteramos o design da ranhura em cauda de andorinha das inserções metálicas para permitir o aumento da área de contato da interface, o que aprimorará o efeito de intertravamento mecânico e melhorará a força de ligação.
• A implantação de um controlador de temperatura de óleo de alta precisão para manter a temperatura do molde continuamente em 190°C permitirá que o PEEK cristalize adequadamente e, ao mesmo tempo, melhorará a vedação e a resistência ao desgaste.
• Configurei uma lógica de retenção de pressão em três estágios, com a pressão máxima fixada em 95 MPa. O primeiro estágio de retenção de pressão estabiliza o preenchimento, o estágio intermediário compensa a contração e o último estágio elimina a tensão, garantindo o preenchimento completo em estruturas complexas .

Lições aprendidas com o fracasso

Inicialmente, reduzimos a temperatura do molde para 160 °C para diminuir o tempo de ciclo, mas isso levou à cristalização irregular do PEEK, fragilidade das peças e aumento de vazamentos. Percebemos que, no processamento do PEEK, a estabilidade da qualidade deve ser priorizada, mesmo que isso signifique aumentar o tempo do ciclo de produção.

Durante o curso de nossos experimentos, alteramos a temperatura do molde para 190°C e também definimos um tempo de espera de 20 segundos, de modo que o problema de cristalização foi resolvido.

Resultados finais

Após a otimização, as peças passaram por 15.000 ciclos de esterilização de alta pressão praticamente sem vazamentos. A porcentagem de aprovação do lote, que era de 88%, subiu para 99,8%, atendendo assim aos requisitos de certificação médica e permitindo que o cliente prosseguisse com a implementação do projeto.

Satisfação do cliente: "O profundo conhecimento técnico da JS Precision nos ajudou a conquistar o mercado de equipamentos médicos de alta tecnologia. A atenção aos detalhes que eles dedicam é tão excepcional que resolveram um problema técnico que não conseguíamos solucionar há muito tempo."

Este caso comprova que os serviços especializados de moldagem por inserção de precisão são capazes de solucionar os problemas fundamentais das peças de PEEK de grau médico. Se você também enfrenta desafios na usinagem de peças de PEEK de grau médico , envie seus desenhos e deixe a JS Precision otimizar e personalizar uma solução exclusiva para você, ajudando seu produto a obter a certificação com sucesso.

Como atender aos rigorosos requisitos de tolerância do padrão aeroespacial por meio de serviços de moldagem em PEEK?

Para produzir peças de nível aeroespacial, é necessário garantir o mais alto nível de consistência dimensional. Realizamos uma verificação de 100% com uma máquina de medição por coordenadas (MMC) e ajustamos com precisão o ponto de comutação da pressão para que não haja pulsos de pressão nos picos.

A capacidade de controle de tolerância do serviço de moldagem de PEEK está diretamente relacionada à segurança das peças aeroespaciais.

Controle de tolerância de posição para layouts de inserção múltipla

Para serviços de moldagem por inserção de precisão, uma das dificuldades reside no controle da tolerância de posicionamento de múltiplas configurações de inserção.

Conseguimos garantir o deslocamento zero dos insertos durante a moldagem por injeção utilizando dispositivos de fixação personalizados, o que permite manter as tolerâncias de posicionamento dentro de 0,015 mm. Ao mesmo tempo, aprimoramos o layout dos canais de injeção para evitar desvios dimensionais causados ​​por preenchimento irregular.

Efeito da taxa de injeção na retração

A taxa de contração do PEEK é um dos fatores influenciados pela taxa de injeção e, portanto, a precisão dimensional das peças também é afetada. Uma série de testes de campo abrangentes nos permitiu obter os seguintes dados sobre como diferentes taxas de injeção influenciam a contração das peças:

• Na faixa de velocidade de injeção de 50 a 80 mm/s, a taxa de contração permanece inalterada em 1,2% a 1,5%.
• Em velocidades abaixo de 50 mm/s, a taxa de contração apresenta grandes flutuações, com um valor máximo de 2,3%.
• Taxas acima de 80 mm/s podem causar fratura por fusão , o que resultará na deterioração da qualidade da superfície da peça e da precisão dimensional.

Por que a JS Precision é sua parceira preferencial em serviços de moldagem por inserção de PEEK?

Com 15 anos de experiência no processamento de plásticos de alto desempenho, a JS Precision integra design DFM (Design for Manufacturing), fabricação de moldes de alta precisão e moldagem por injeção assistida por IA para oferecer soluções completas de personalização em PEEK e ajudar os clientes a reduzir riscos técnicos, controlar custos e encurtar os ciclos de projeto.

Garantias completas de qualidade e serviço.

1. Certificados com as normas ISO9001 e ISO 13485:2016 para sistemas de gestão da qualidade de dispositivos médicos , garantimos que cada lote de peças em PEEK produzidas atende aos padrões internacionais e possui qualidade assegurada.

2. Adotamos uma política de preços transparente e fornecemos um relatório detalhado com a discriminação dos custos do serviço de moldagem por inserção em PEEK em até 24 horas. Dessa forma, os clientes podem planejar seus orçamentos com antecedência.

3. Nosso sistema de testes abrangente e totalmente estabelecido, equipado com máquinas de teste profissionais avançadas, realiza testes de processo completos, garantindo que nenhum produto defeituoso seja liberado da fábrica e minimizando o risco de uso para os clientes.

Benefícios do serviço orientado para o cliente

Colocamos nossos clientes em primeiro lugar e nos esforçamos até mesmo na fase de análise DFM (Design for Manufacturing) para alterar o projeto da peça, tornando-a mais adequada à produção e economicamente viável. Para materiais PEEK de alto custo, prevemos uma taxa de perda inferior a 3%. Além disso, possuímos capacidade de entrega rápida em todo o mundo, tanto para prototipagem quanto para produção em massa.

Trabalhar conosco oferece aos nossos clientes acesso a suporte técnico especializado, um sistema confiável de garantia de qualidade e um serviço completo e sem preocupações do início ao fim, capaz de solucionar todos os desafios da moldagem por inserção de componentes em PEEK . Pronto para começar seu projeto com PEEK? Entre em contato com nossos engenheiros para obter um orçamento profissional e uma avaliação da solução para o seu serviço de moldagem por inserção de PEEK em até 24 horas.

Perguntas frequentes

P1: Qual é o preço médio da moldagem com inserto de PEEK?

O preço dependerá do material PEEK, da complexidade da peça, do material do inserto e do número de cavidades do molde. O custo do desenvolvimento do molde varia entre US$ 3.000 e US$ 15.000. O preço unitário é determinado pelo peso e pelo tempo de usinagem. Oferecemos uma primeira avaliação gratuita.

Q2: Como garantir que a força de ligação entre o inserto metálico e o PEEK não falhe?

Além da limpeza química, é recomendável que a superfície metálica apresente ranhuras ou sulcos circunferenciais. A estrutura de encaixe mecânico proporcionada pela moldagem por inserção de precisão resiste a forças de extração de 3 a 5 vezes maiores do que superfícies lisas.

Q3: Qual é o limite máximo de temperatura durante o processamento do PEEK?

A temperatura de operação contínua do PEEK é de cerca de 260 °C, mas a temperatura de fusão para moldagem deve atingir 380 °C. Com nossa cabeça de rosca para alta temperatura, garantimos que o material não se degrade em altas temperaturas.

Q4: Quais tipos de materiais PEEK a JS Precision pode processar?

Temos capacidade para trabalhar com Victrex 450G, Solvay KetaSpire e PEEK reforçado com fibra de carbono/vidro. Ajustaremos os parâmetros de processamento correspondentes para atender aos requisitos de desempenho da peça.

Q5: Existe uma quantidade mínima de pedido (MOQ)?

Somos bastante flexíveis quanto à quantidade mínima de encomenda para materiais PEEK de alto valor agregado. Podemos oferecer serviços de moldagem de PEEK para desde 10 protótipos até dezenas de milhares de peças para produção em massa .

Q6: As peças moldadas por inserção de PEEK requerem recozimento pós-tratamento?

O recozimento de normalização é, na verdade, um pós-tratamento que deve ser realizado após a moldagem por injeção. Geralmente, o recozimento é feito a 200 °C, em um processo controlado. Esse processo é capaz de eliminar as tensões de injeção, resultando em melhor cristalinidade e menor incidência de distorções térmicas nas peças.

Q7: Como evitar o deslocamento do inserto sob alta pressão de injeção?

Para a moldagem com inserto, pinos de localização de precisão do molde, um sistema de fixação com assistência hidráulica e uma simulação de balanceamento do canal de injeção são utilizados para garantir a distribuição uniforme da pressão ao redor do inserto e evitar seu deslocamento sob alta pressão.

P8: Por que escolher a JS Precision em vez de outros fornecedores gerais?

Em primeiro lugar, o processamento de plásticos de engenharia é o nosso foco principal. Possuímos uma oficina de moldagem por injeção de alta temperatura e uma equipe de engenheiros altamente experientes. Temos a capacidade de solucionar os problemas específicos de processamento do PEEK que as fábricas de moldagem por injeção convencionais não conseguem resolver, garantindo uma qualidade estável.

Resumo

A moldagem por inserção de PEEK é uma façanha de engenharia complexa que combina ciência dos materiais, termodinâmica e projeto de moldes de precisão em um nível profundo.

O controle preciso da temperatura do molde na faixa de 160-200°C, juntamente com o pré-aquecimento adequado do inserto e a otimização do DFM (Design for Manufacturing) antecipadamente, pode ser a solução perfeita para os problemas de resistência de colagem e desvios dimensionais, resultando em peças capazes de operar em condições extremas.

A moldagem por inserção de PEEK da JS Precision é uma ótima maneira de superar barreiras técnicas, reduzir custos e manter a qualidade. Precisa de ajuda especializada com seu projeto em PEEK? Compartilhe seus arquivos de projeto e nossa equipe altamente qualificada estará pronta para fornecer um relatório DFM gratuito e um orçamento atraente em 24 horas.
