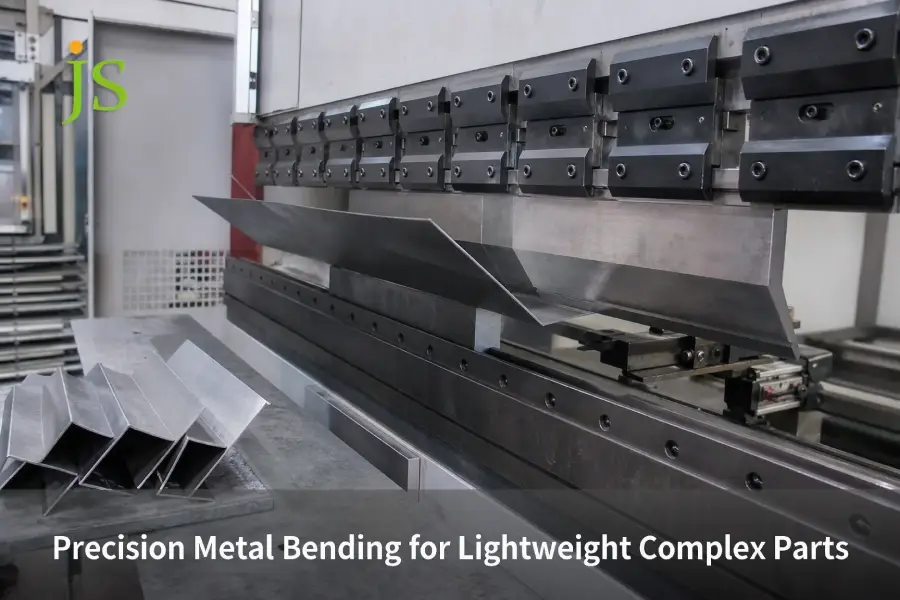

Piegatura di precisione dei metalli per parti complesse leggere

Piegatura di precisione dei metalli modella le leghe leggere in parti complesse precise al micron con tolleranze angolari di ±0,1° e deviazioni di linearità di ±0,05 mm . Utilizzando servopresse piegatrici multiasse a circuito chiuso, compensazione anisotropa del materiale e utensili senza segni, JS Precision offre questi risultati in modo coerente su 6061-T6, 5052-H32, Ti-6Al-4V e acciaio inossidabile a parete sottile.

Risposta rapida: piegatura di precisione dei metalli rispetto alla piegatura convenzionale della lamiera

Risultato chiave: la combinazione di una pressa piegatrice servoassistita multiasse a circuito chiuso, compensazione dell'anisotropia del materiale e utensili senza segni appositamente progettati offre una piegatura ad alta precisione che riduce il tasso di scarto del ciclo di prova per parti complesse leggere dall'8,2% a meno dello 0,5% (dati di produzione interna JS Precision, 2024).

Secondo ISO 2768-1:1989 , le tolleranze generali per le dimensioni lineari e angolari influiscono direttamente sulla fattibilità di ottenere tolleranze di flessione strette; JS Precision integra questi limiti in ogni stima dei costi.

Perché i metalli leggeri presentano un elevato ritorno elastico e fessurazioni durante la piegatura di precisione dei metalli?

La piegatura di precisione dei metalli deve compensare l' elevato rapporto tra resistenza allo snervamento e modulo elastico delle leghe leggere, dove il rilascio irregolare dello stress tra le superfici di piegatura interna ed esterna determina il ritorno elastico angolare e la lacerazione intergranulare.

Meccanismo di risposta meccanica e orientamento dei grani

• 6061-T6, 5052-H32 e Ti-6Al-4V nelle zone di deformazione plastica della piegatura dei metalli leggeri sono principalmente influenzati dal carico di snervamento, dalla capacità di incrudimento (valore n) e dalla direzione di laminazione del grano.
• La flessione della direzione parallela di laminazione comporta che l'estensione critica superi quella della direzione verticale e le variazioni del ritorno elastico possono arrivare fino al 30%-45% . Di conseguenza, il fattore K deve essere assegnato separatamente in base all'orientamento cristallografico nel calcolo dell'unfolding.
• I raggi minimi di piegatura a freddo per R/t di una lega 6061-T6 indurente per precipitazione dovrebbero essere almeno 3, altrimenti lo stress di taglio sviluppato al confine esterno del grano supererà la resistenza alla frattura e si verificherà la lacerazione intergranulare.

Percorso di calcolo della compensazione del ritorno elastico

• L'angolo di compensazione del ritorno elastico Δα è determinato dal modulo elastico E del materiale, dalla resistenza allo snervamento σ_y e dal raggio interno di curvatura R . Per un tipico 6061-T6 (R/t=3), l'angolo medio di compensazione del ritorno elastico è di circa 2,5°–3,5° .
• Per creare un database dinamico del fattore K, JS Precision utilizza lo spessore della piastra misurato e la durezza del lotto per determinare quanto si è spostato lo strato neutro. Regolano i lotti di materiale, quindi dalla fonte in poi il ritorno elastico non si accumula.

Secondo ISO7438:2020 (Materiali metallici - Prova di piegatura), i raggi minimi di curvatura per l'alluminio indurito per invecchiamento sono regolati dalla resistenza allo snervamento e dal modulo elastico; JS Precision applica queste relazioni nel suo modello di compensazione del fattore K.

Figura 1: Pressa piegatrice che piega metallo leggero con il laser.

In che modo il servizio di piegatura dei metalli CNC garantisce tolleranze strette per parti complesse a parete sottile?

Il servizio di piegatura dei metalli raggiunge una tolleranza cumulativa di ±0,05 mm su parti complesse a parete sottile attraverso un servoazionamento a 8 assi, compensazione della coronatura meccanica in tempo reale e controllo dinamico a circuito chiuso della correzione dell'angolo laser.

Sovrapposizione degli errori multi-passaggio e controllo della prevenzione della deformazione

• Le parti a parete sottile con spessore del materiale di ( 0,5–2,0 mm ) possono deviare da una variazione angolare a passaggio singolo di ±0,15° a una deviazione lineare dopo 5 passaggi consecutivi Operazioni di piegatura di precisione CNC di oltre 0,20 mm. Pertanto, è necessario utilizzare la compensazione dinamica pass-by-pass .
• La piegatura in aria imposta l'angolo in base alla profondità del punto morto inferiore, la pressione è principalmente all'interno, il che la rende adatta alla formazione di ampi angoli flessibili; nella piegatura del fondo, lo stampo viene adattato con forza a una forma, quindi la riproducibilità dell'angolo è molto più elevata, con Cpk ≥ 1,33 .
• Inoltre, modificando la profondità del punto morto inferiore ogni 0,01 secondi , il servosistema elettroidraulico CNC a 8 assi compenserà costantemente, in modo dinamico, la deriva angolare che deriva dalla tolleranza dello spessore del lotto di materiale di ±0,02 mm. Inoltre, utilizzando tale sistema, il bloccaggio degli errori accumulati dalla piegatura di più parti complesse dovrà essere entro 0,05 mm.

Calibrazione del collegamento a 8 assi e processo di misurazione dell'angolo dinamico

1. Il goniometro laser ottico rileva l'esatto angolo di piega nell'istante della piegatura , lo restituisce per l'alimentazione al controllore CNC, e quindi abbina l'angolo target.
2. La calibrazione servoguidata corregge automaticamente le coordinate di posizionamento in base allo spessore effettivo della lamiera misurato, in modo da eliminare gli errori di posizionamento che la tolleranza dello spessore potrebbe aver causato.
3. Il sistema inserisce il valore di compensazione nei parametri di processo correnti e la deviazione standard dell'angolo rimane stabile entro ±0,08° per più di 200 cicli di produzione consecutivi .

Invia i tuoi disegni CAD 3D a JS Precision per ottenere una valutazione DFM gratuita e un rapporto di analisi della tolleranza di piegatura delle parti a parete sottile.

Figura 2: Parte complessa a parete sottile con piegatura della pressa piegatrice CNC.

In che modo la formatura di precisione dei metalli elimina i segni dello stampo sulle parti cosmetiche leggere?

Formatura dei metalli di precisione elimina i segni delle matrici sulle parti cosmetiche leggere sostituendo il contatto rigido della matrice a V con imbottiture in poliuretano, matrici inferiori antitraccia Roll-aV e pellicole protettive polimeriche che impediscono l'attrito diretto metallo su metallo.

Concentrazione dello stress da contatto e formazione di rientranze

• Le matrici inferiori convenzionali in carburo cementato a forma di V determinano una concentrazione di stress sulla superficie della piastra di alluminio, che può facilmente causare evidenti segni e graffi di estrusione prima dell'anodizzazione.
• La matrice inferiore antitraccia di tipo a rullo (Roll-aV) converte l'attrito radente in contatto volvente, rende la distribuzione dello stress di taglio più uniforme e rimuove completamente le rientranze lineari.
• La guarnizione elastica in poliuretano assorbe i picchi locali di stress da contatto, riducendo il tasso di graffiatura superficiale dal 14,5% allo 0% su entrambe le piastre in alluminio 5052 e 6061, senza compromettere l'integrità strutturale. (Database DFM interno di JS Precision (2023-2024))

Influenza del materiale dello stampo sul valore Ra della superficie

• Utilizzando il metodo di formatura decorativa V-die in acciaio temprato, si ottiene una ruvidità superficiale Ra di circa 0,8–1,6 μm , quindi un requisito per la molatura e la lucidatura nelle fasi successive prima di passare alla fase di anodizzazione.
• Nel caso in cui si ottenga una guarnizione in poliuretano + formazione Roll-aV , la ruvidità della superficie è ancora al livello originale Ra ≤ 0,4 μm, il che significa che non richiede ulteriore lucidatura e può entrare contemporaneamente nel processo di anodizzazione o galvanica senza il rischio di graffi.
• Grazie al servizio di piegatura dei metalli ad alta precisione, che elimina la necessità di molatura e lucidatura dopo la lavorazione , il tempo di produzione per pezzo viene ridotto di circa il 20%. (Dati di produzione interna JS Precision, 2024)

Secondo ISO 21920-2:2021 , i parametri della struttura superficiale influenzano direttamente l'aspetto e le prestazioni delle parti piegate esteticamente; JS Precision applica lo stesso principio di integrità della superficie alla progettazione di utensili di piegatura senza segni.

Hai bisogno di una soluzione di piegatura a rientranza zero per parti cosmetiche? Contatta gli ingegneri JS Precision per una revisione DFM gratuita e consigli sulla selezione dello stampo a rientranza zero.

Figura 3: Operaio che piega metallo leggero su una pressa piegatrice.

Come ottimizzare il DFM per la piegatura di componenti leggeri per prevenire la distorsione del foro e la deformazione della flangia?

Piegatura di componenti leggeri richiede il rigoroso rispetto delle formule della distanza di sicurezza dai bordi dei fori e l'uso di tacche di scarico laser nella zona di transizione della piega per impedire che la sollecitazione del flusso plastico si propaghi nei fori e nelle flange adiacenti.

Quattro linee guida di progettazione DFM implementabili

1. Altezza minima della flangia di piegatura: H ≥ 2t + R , per garantire un bloccaggio stabile del piedino dello stampo e prevenire la deformazione delle flange a pareti sottili.
2. La distanza massima consentita dal bordo del foro alle tangenti dell'angolo interno arrotondato della curva è D di ≥ 2,5t + R , requisito per essere sicuri che il foro non sia più ellittico per allungamento.
3. Le scanalature di scarico rettangolari e semicircolari possono essere considerate come mezzi per concentrare le zone di tensione rilasciando la tensione di trazione lungo il lato esterno di una curva e prevenendo anche la formazione iniziale di microfessure .
4. Le caratteristiche secondarie dello stampo, come fori svasati e rigonfiamenti, dovrebbero essere eseguite (per i fori) prima o dopo (per i rigonfiamenti) la piegatura in modo da non disturbare le dimensioni della caratteristica a causa del flusso di plastica durante la formatura.

Parametri limite geometrici DFM di piegatura di parti leggere

Sulla base del database DFM interno di JS Precision (2023–2024), le distanze tra foro e piega di D ≥ 2,5 t + R mantengono l'ovalità del foro inferiore a 0,15 mm su lamiere da 0,8–2,0 mm; una spaziatura più stretta richiede tacche antistress laser.

Come si confrontano le presse piegatrici CNC, lo stampaggio e le piegatrici di pannelli per il servizio di piegatura dei metalli personalizzato?

Il servizio di piegatura dei metalli per ordini personalizzati di basso volume da 1 a 5.000 pezzi favorisce le presse piegatrici CNC e le pannellatrici flessibili, che non richiedono attrezzature dedicate e cambi di lavorazione in pochi minuti, offrendo un costo totale inferiore rispetto a utensili per stampaggio progressivo per piccoli lotti.

Confini tecnologici e di costo dei tre processi

• Soluzione di piegatura batch personalizzata servo CNC: investimento stampo $0 (libreria stampi universale), il cambio linea è in pochi minuti, tolleranza ±0,05 mm , adatto per pezzi che variano molto, piccoli lotti e pezzi con flange.
• Centro di piegatura flessibile (pannellatrice): alimentazione robotizzata automatica + piegatura superiore e inferiore , il cambio di linea avviene in pochi minuti, adatto per fogli di dimensioni piatte molto grandi e bordi di piegatura multipli, il tempo di ciclo del pezzo singolo è migliore con la piegatrice.
• Utensili per stampaggio continuo: investimento nello stampo di oltre $ 20.000 per un tempo di cambio di un'ora, adatto per 10.000 o più quantità di produzione di massa del ciclo con il costo unitario quasi più basso.

Decisione sulla selezione del processo di personalizzazione di piccoli lotti multivarietà

Sulla base dei dati di produzione interna di JS Precision (2024), le presse piegatrici e le pannellatrici CNC raggiungono un costo totale inferiore rispetto allo stampaggio di utensili duri in lotti personalizzati inferiori a 5.000 pezzi.

Analisi di pareggio: se la domanda annuale è superiore a circa 8.000-10.000 unità , l'ammortamento degli utensili per stampaggio progressivo diventa superiore al risparmio ottenuto dal costo di manodopera inferiore per pezzo derivante dalla piegatura CNC; tuttavia, al di sotto di tale intervallo, la tecnologia a costo più basso sarebbe l’uso di presse piegatrici e pannellatrici CNC.

Figura 4: Operaio che utilizza una pressa piegatrice CNC per la piegatura dei metalli.

Caso di studio JS Precision: piegatura di precisione multi-curvatura per bracci robotici medicali leggeri in titanio

Difficoltà incontrate dai clienti

Un europeo dispositivo medico L'azienda ha costruito un piccolo involucro di braccio robotico in lega di titanio di grado 5 (Ti-6Al-4V) da 1,0 mm, con caratteristiche che includono una sequenza di piegatura di parti complesse in 7 parti e 12 fori di dissipazione del calore disposti ad alta densità. La piegatura a freddo del pezzo a temperatura ambiente da parte del fornitore originale ha causato microfessure sui raggi di curvatura esterni ( un tasso di fallimento del 38% nei test con liquidi penetranti ) e ha allungato i fori fino a 0,35 mm.

Soluzione di precisione JS

• Simulazione termodinamica e correzione DFM: con l'aiuto del software Deform-3D per la simulazione del campo di sollecitazione, il raggio di curvatura interno R è stato ridotto da 1,5 mm a 2,2 mm a condizione che le dimensioni dell'assieme fossero soddisfatte. Sul lato del foro è stato predeterminato un microtaglio laser da 0,8 mm per alleviare la pressione in quella parte.
• Formatura localizzata con controllo della temperatura ad induzione ad alta frequenza: creare dispositivi di riscaldamento locale in modo che la temperatura del materiale nella zona di deformazione sia mantenuta entro l'intervallo compreso tra 280°C e 320°C , in questo modo non solo viene migliorato l'allungamento della plastica ma vengono rimosse le microfratture fragili a freddo.
• Formatura a pressione segmentata adattiva CNC: il metodo utilizza il controllo della curva di mantenimento della pressione multilivello ( discesa rapida - pressatura lenta a gradini - mantenimento della pressione per 2,5 secondi per rilasciare lo stress residuo) ed esegue l'ispezione geometrica al 100% del primo pezzo utilizzando il proiettore ottico.

Esperienze di fallimento e lezioni apprese

Nelle prime fasi del test, la veloce conduzione del calore dello stampo ha fatto scendere la temperatura del pezzo sotto i 50°C, il che ha portato ad un ritorno elastico fuori tolleranza di 0,25° nei primi due componenti. Dopo un'indagine, gli ingegneri hanno deciso di applicare uno strato isolante ceramico resistente alle alte temperature sull'area di contatto dello stampo per prevenire la perdita di calore, mantenere la temperatura di formatura e ridurre il ritorno elastico . Di conseguenza, la tolleranza angolare dei campioni successivi era entro ±0,08°, il che ha dimostrato l'efficacia dell'isolamento ceramico. (Dati di produzione interna JS Precision, 2024)

Risultati finali

Una volta stabilizzato il processo, abbiamo prodotto 200 set completi di alloggiamenti per bracci robotici tolleranza dell'angolo di piegatura mantenuto entro ±0,08° . La tolleranza della distanza dei fori è stata mantenuta a ±0,03 mm per i fori critici e l'ispezione tramite macchina di misura a coordinate (CMM) ha prodotto una percentuale di superamento del 100% . Di conseguenza, i tempi di consegna del progetto sono stati ridotti da 4 settimane a 12 giorni.

Hai bisogno di una soluzione di piegatura di precisione simile per le leghe di titanio multi-curvatura? Contatta gli ingegneri JS Precision per una revisione DFM gratuita e una roadmap del processo personalizzata.

Quali sono i 5 criteri critici nella scelta di un fornitore per la formatura dei metalli di precisione?

Quando si valutano i fornitori di piegatura della lamiera, concentrarsi sul conteggio degli assi CNC, sul database di controllo del ritorno elastico, sulla capacità delle apparecchiature di ispezione (scanner CMM/3D) e sulla capacità di collaborazione ingegneristica DFM.

Cinque indicatori chiave di valutazione (lista di controllo):

• Capacità di produzione di attrezzature e stampi: qual è la vostra capacità nello sviluppo di stampi segmentati specializzati insieme a attrezzature antitraccia (criteri di accettazione: potete fornire soluzioni di stampi antitraccia dedicate come Roll-aV / guarnizioni in poliuretano)?
• Ambito di certificazione del sistema qualità: certificazione ISO 9001:2015 e IATF 16949 (Automotive/Strumenti di precisione) (Criteri di accettazione: i certificati sono aggiornati e i documenti di ambito possono essere mostrati).
• Precisione dell'attrezzatura di ispezione: sono disponibili la macchina di misura a coordinate (CMM), la sonda laser portatile a braccio articolato e il rugosimetro superficiale (criteri di accettazione: errore di indicazione della CMM ≤ 2,5 μm + L/250).
• Capacità di risposta rapida alla prototipazione: la libreria stampi è universale in grado di fornire campioni entro 48 ore dalla conclusione di un accordo (criteri di accettazione: DFM e preventivo inviato entro 4 ore dalla ricezione dei disegni STEP + PDF 2D).
• Gestione e controllo integrati del post-trattamento superficiale: tracciabilità del processo di anodizzazione, passivazione e verniciatura a polvere (criterio di accettazione: tutti i lotti sono dotati di record di test di rugosità superficiale e spessore del film).

Ti stai preparando a valutare i fornitori di piegatura dei metalli di precisione? Contatta JS Precision oggi stesso per una lista di controllo gratuita per la valutazione dei fornitori e una revisione della producibilità DFM.

Domande frequenti

D1: Quali sono le principali differenze nel comportamento alla flessione tra l'alluminio 6061-T6 e 5052-H32?

L'alluminio 6061-T6 con una resistenza alla trazione ≥ 290 MPa ha un allungamento solo dell'8–10%. La piegatura a freddo provoca lacerazioni ai bordi dei grani per l'alluminio 6061-T6, quindi il raggio minimo dovrebbe essere circa 3 volte lo spessore (cioè R ≥ 3t ). Al contrario, il 5052-H32 ha un allungamento del 12–18%, può essere piegato a R = 1t e presenta un ritorno elastico molto inferiore rispetto al 6061-T6.

D2: In che modo JS Precision controlla l'accumulo di tolleranze cumulative durante le operazioni di piegatura multipla?

JS Precision applica una macchina piegatrice automatizzata a 8 assi in grado di misurare laser l'angolo in movimento e utilizzare il feedback di pressione per regolazioni fini al punto morto della pressa prendendo in considerazione lo spessore reale della lamiera entro 0,01 secondi. Con il supporto di un'ispezione del processo utilizzando macchine di misura a contatto, la deviazione totale di oltre 5 pieghe rimane entro ±0,05 mm.

Q3: Quali fattori tecnici influenzano in modo più significativo il preventivo per il servizio di piegatura dei metalli personalizzato?

IL citazione di piegatura è determinato dalla qualità del materiale, dalla tolleranza dello spessore della piastra, dal passaggio di piegatura e dalla complessità dell'interferenza, dalla tariffa di ammortamento degli utensili antitraccia e dal livello di test. Quando un singolo lotto raggiunge i 500 pezzi o più , il costo di ammortamento della configurazione degli utensili può essere ridotto di oltre il 35%.

D4: Perché è necessario mantenere una distanza minima tra foro e piega e qual è la formula?

Lo scorrimento plastico del materiale nella zona di piegatura può provocare l'allargamento del foro adiacente. La distanza dal bordo del foro al punto di tangenza del raggio interno della curva dovrebbe essere D ≥ 2.5t + R . Se lo spazio è limitato, è necessario introdurre una scanalatura di scarico della tensione laser per prevenire la trasmissione della tensione.

D5: Qual è il fattore K nella piegatura della lamiera e perché determina la precisione del modello piatto?

Il fattore K è il rapporto tra la posizione dello strato neutro durante la piegatura e lo spessore della lamiera t (che solitamente è compreso tra 0,3 e 0,5). La misurazione accurata del fattore K è essenziale per il corretto sviluppo del modello piatto per lo sviluppo e la tranciatura della lamiera in CAD senza errori e anche per prevenire forme fuori tolleranza dopo il processo di piegatura.

D6: Qual è lo spessore minimo della lamiera ottenibile nella formatura di precisione dei metalli?

Guarnizioni ultrasottili e schermature sottili fino a 0,1 mm possono essere prodotte in modo uniforme grazie a presse CNC ad alta precisione e stampi di rettifica di precisione; mentre le lamine ultrasottili da 0,1–0,3 mm vengono solitamente tagliate con linee guida di piegatura tramite incisione fotochimica e successivamente verranno modellate sugli impianti.

D7: Come si prevengono completamente i segni e i graffi dovuti agli utensili sulle parti cosmetiche in alluminio?

JS Precision utilizza cuscinetti inferiori elastici in poliuretano, pellicole protettive per stampaggio ad alta tenacità o persino stampi inferiori antigraffio tipo rullo Roll-aV per trasformare l'attrito radente in contatto volvente e mantenere la ruvidità superficiale originale (Ra ≤ 0,4 μm) con zero graffi.

D8: Qual è il tempo di consegna tipico dal caricamento del CAD alla consegna del prototipo presso JS Precision?

Dopo aver ricevuto i disegni CAD con dati di tolleranza (2D) e file STEP 3D, JS Precision è pronto con l'analisi DFM e i risultati del preventivo entro 2-4 ore ; basandosi sulla sua libreria di stampi, JS Precision fornisce prototipi di utensili e ispezione del primo articolo entro 48 ore.

Riepilogo

La qualità della fabbricazione di parti in lega leggera e ad alta resistenza si basa fortemente sul robusto controllo dell'anisotropia del materiale , su algoritmi accurati di compensazione del ritorno elastico e su stampi e attrezzature personalizzati . Incorporando le linee guida DFM (Design for Manufacturing) come il margine del foro tra i bordi e le scanalature di scarico della pressione in una fase iniziale e abbinandole a sistemi di piegatura CNC multiasse a circuito chiuso, è possibile produrre in modo affidabile una precisione dimensionale di ±0,05 mm senza difetti causati da crepe da piegatura, imperfezioni superficiali e allungamento dei fori.
