Guide DFM de pliage de tôle CNC : comment concevoir des brides précises

Pliage de tôle CNC forme des feuilles plates dans une forme requise sur une presse plieuse. Dans la conception des brides, trois règles font l'essentiel du travail : longueur minimale de la bride L_min = V/2 + 2T (jamais inférieure à 4T + R) , un facteur K mesuré de 0,35 à 0,45 plutôt que la valeur par défaut de la CAO et une distance entre le trou et le pliage d'au moins 3T + R. Si vous respectez ces règles, vous éviterez les déchirures de matériaux, les déviations angulaires et les problèmes d'ajustement lors de l'assemblage.

Référence rapide : Règles DFM essentielles pour une conception précise de brides en tôle

Paramètre de conception DFM	Limite standard recommandée	Mécanisme de défaillance potentielle	Conseil d'optimisation de la fabrication
Longueur minimale de la bride	L_min = max(V/2 + 2T, 4T + R)	La pièce glisse dans la rainure en V, la bride s'incline	Utilisez une matrice en V étroite ou un pliage à l'air recouvert d'un film
Rayon de courbure intérieur R	Al/St doux : ≥ 1T ; Salut-St Al/St : ≥ 2T-3T	Fibre externe trop étirée, microfissures et fracture	Évitez les angles vifs, pliez les lignes perpendiculairement au grain
Espacement trou-pli	Norme ≥ 3T + R ; Grand/Carré ≥ 4T + R	Trou étiré à forme ovale dans la zone plastique	Ajouter une fente de soulagement pour isoler la contrainte si l'espacement est insuffisant
Soulagement des courbures	Profondeur ≥ R + T, Largeur ≥ T (ou ≥ 1,5 mm)	Déchirure des racines, renflement des parois latérales	Préférez un relief rectangulaire ou en arc pour éliminer les déchirures par cisaillement

Sources de données : Base de données des projets JS Precision 2025-2026 (plus de 1 200 projets européens).

Formage précis de brides en tôle repose sur le contrôle technique synergique de la compensation de l'anisotropie des matériaux, de l'adaptation de l'ouverture de la matrice en V et de l'isolation des contraintes des encoches de soulagement.

Comment calculer la longueur minimale de la bride dans le pliage de tôle CNC ?

Dans le pliage de tôle CNC, la longueur la plus courte de la bride est dictée par la largeur de l'ouverture de la matrice (V), et vous devez appliquer L_min = V/2 + 2T (ou la règle simplifiée L_min ≥ 4T + R, selon la valeur la plus élevée) pour empêcher le bord de la pièce de tomber dans la rainure de la matrice en V pendant la course de pliage. Dans le cas où la bride est plus petite que cette limitation géométrique, le frottement différentiel sur les épaulements de la filière provoque un glissement de la feuille, une déviation angulaire importante et un risque pour la sécurité de l'opérateur.

Norme de sélection de rainure en V pour matrice inférieure de pliage à l'air

1. Pour une épaisseur de plaque T ≤ 3 mm, sélectionnez la largeur de rainure en V V = 6T à 8T .
2. Pour une épaisseur de plaque T > 3 mm, sélectionnez la largeur de rainure en V V = 8T à 10T .
3. La largeur de la rainure en V limite directement la hauteur minimale de la bride grâce au jeu du rayon d'épaulement.

Valeur critique minimale de la bride pour les matériaux couramment utilisés

Matériel	Épaisseur (mm)	Matrice en V (mm)	L_min calculé (mm)	L_min mesuré (mm)
5052-H32	0,8	6.4	4.8	5.0
5052-H32	1,5	12,0	9.0	9.2
5052-H32	2.0	16,0	12,0	12.3
5052-H32	3.0	24,0	18,0	18,5
SPCC	0,8	6.4	4.8	5.0
SPCC	1,5	12,0	9.0	9.1
SPCC	2.0	16,0	12,0	12.2
SPCC	3.0	24,0	18,0	18.4

Selon DIN 6935:2011 spécifie que pour r/s > 5, le facteur de correction k = 1 et utilise k = 0,65 + (1/2)·lg(r/s) pour calculer les longueurs brutes des pièces pliées.

Solution CAO à bords ultra-étroits et à contraintes d'espace

• Laissez de la place pour le chevauchement du processus, puis retirez-le une seconde fois au laser après le pliage.
• Utilisez un outil de pliage rotatif pour éviter les interférences avec les rainures en V.
• Remplacez-la par une opération de tirage partiel peu profonde (frappage).

Vous souhaitez maîtriser rapidement le calcul de la hauteur minimale de bride pour différentes épaisseurs de tôle ? Obtenez des tableaux de référence rapides couvrant le 5052-H32 et le SPCC.

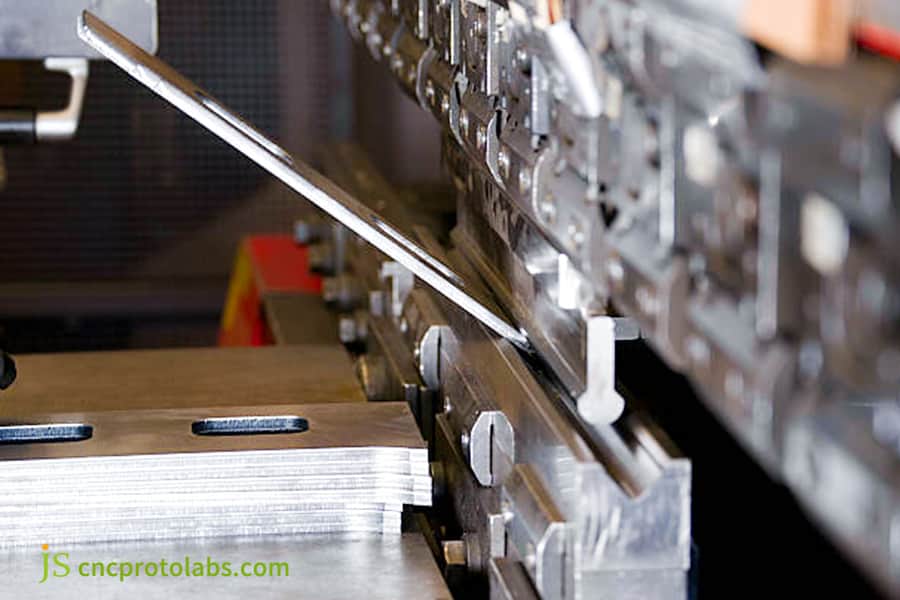

Figure 1 : Bride de tôle de pliage de presse plieuse CNC.

Quel est l'impact des rayons de courbure et de la direction du grain sur la qualité du service de cintrage de précision des métaux ?

Un service de pliage de métal de précision fiable adapte le rayon de courbure intérieur à la limite d'allongement du matériau ( R ≥ 1T pour les métaux mous, R ≥ 2T-3T pour les alliages à haute résistance/traités thermiquement tels que le 6061-T6) et oriente les lignes de pliage perpendiculaires (90°) ou transversales (45°) par rapport à la direction du grain de roulement du matériau. La flexion parallèle au grain crée des concentrations de contraintes élevées le long des limites des cristaux, provoquant des microfissures, des défauts de peau d'orange et des fractures par traction le long du rayon de courbure externe.

Comparaison des rayons de courbure minimaux de sécurité

Matériel	Parallèle au grain (Min R)	Perpendiculaire au grain (Min R)	Mode de défaillance si ignoré
6061-T6	3T	2T	Microfissures du rayon extérieur
5052-H32	1,5T	1T	Peau d'orange superficielle
SUS304	2T	1,5T	Rupture de traction
SPCC	1,5T	1T	Fissuration des bords

Selon AWS C4.6/C4.6M : 2006 (Découpe thermique — Classification et coupures thermiques), clause X, exige une rugosité du bord de coupe ≤ 50 µm pour empêcher l'initiation de fissures au niveau de la ligne de pliage.

Risques associés à la définition d'un rayon zéro en CAO

• Si vous définissez R = 0 directement dans la CAO, la profondeur d'indentation du moule dépassera la limite.
• Le rayon nul entraîne une concentration de contraintes dépassant la limite d'élasticité du matériau lors de la flexion.
• Les microfissures peuvent se propager le long des joints de grains, créant un risque de fracture massive .

Norme d'orientation des cristaux d'imbrication laser CAM

• Lors de la phase de tracé, maintenez la ligne de pliage à 90° ou 45° par rapport au sens de laminage.
• Équilibrez l'utilisation des matériaux avec les exigences d'orientation des cristaux pour éliminer le risque de fracture .
• Respectez scrupuleusement les règles d'imbrication dans le Directives de pliage DFM .

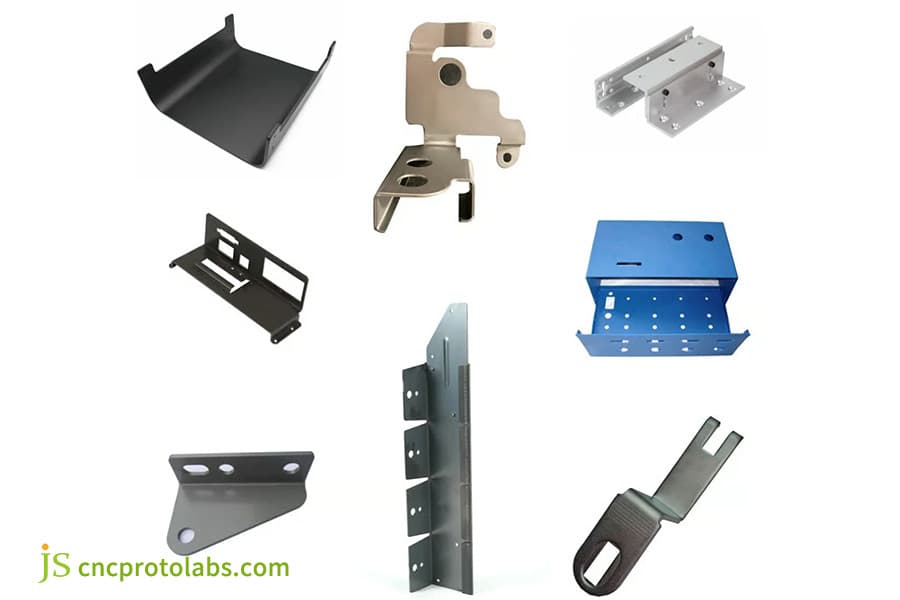

Figure 2 : Diverses pièces personnalisées de pliage de métal de précision.

Comment éviter la distorsion des trous près des lignes de pliage dans le pliage de métal CNC ?

Dans le pliage du métal CNC, pour minimiser la distorsion et assurer la rondeur des trous , toutes les découpes sont placées au-delà de la zone de déformation plastique à une distance minimale D ≥ 3T + R de la ligne de pliage centrale (et elle augmente jusqu'à ≥ 4T + R pour les grandes découpes ≥ 25 mm ). Si un trou est situé dans la zone du rayon de courbure, l'étirement du matériau transforme le trou circulaire en une forme ovoïde ou ovale, rendant impossible l'insertion d'un insert fileté et l'alignement de la fixation.

Quantification de la zone de déformation plastique

• La déformation dans la zone de traction à l'extérieur de la couche neutre lors de la flexion peut atteindre 15 % d'allongement .
• La répartition des contraintes diminue de façon exponentielle à partir de la ligne de pliage vers l'extérieur.
• Les ouvertures situées à une distance de 3T + R entreront dans la zone plastique à haute contrainte.

Formules de marge de sécurité pour différents types de trous

• Pour les trous ronds ordinaires, la distance entre le trou et la ligne de pliage doit être ≥ 3T + R.
• Les grands trous (≥ 25 mm) doivent maintenir une distance ≥ 4T + R.
• Les trous fraisés et les trous d'écrous à pression suivent également le seuil de sécurité ≥ 3T + R.

Concevoir des méthodes de compensation

• Découpez au laser une fente de soulagement des contraintes de 0,8 mm entre le trou et la ligne de pliage.
• Pré-compensez la géométrie du trou avec une ellipse inversée .
• Séquencez le processus comme suit : pliage en premier et découpe laser tridimensionnelle plus tard.

Vous en avez assez de la déformation des trous causée par les paramètres CAO par défaut ? Demandez des études de cas d'optimisation de la conception de brides en tôle à JS Precision et obtenez un outil précis de calcul de marge de trou pour le pliage du métal CNC afin d'améliorer le rendement au premier passage.

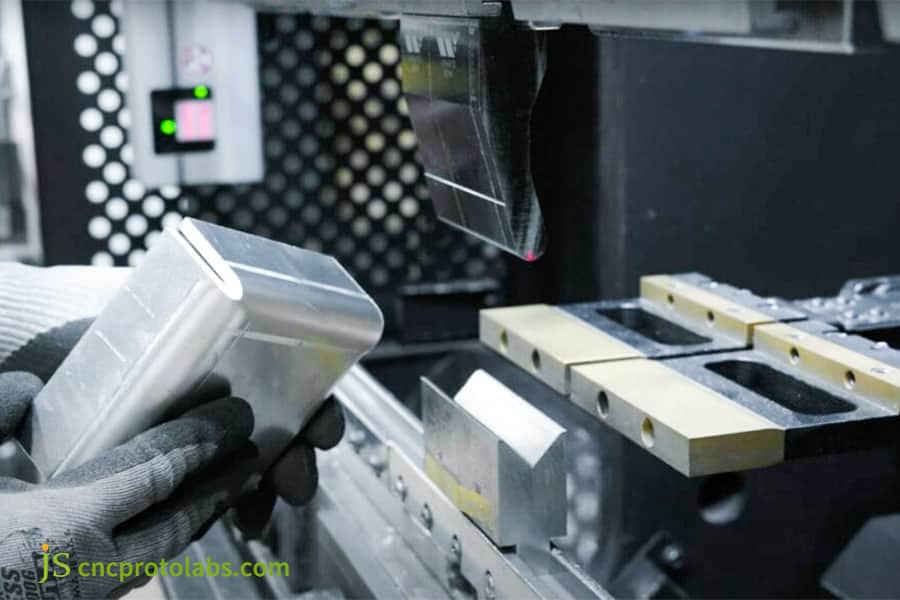

Figure 3 : Ouvrier inspectant une pièce de tube métallique pliée par CNC.

Quelles sont les règles essentielles d'encoche de dégagement dans le DFM de pliage de tôle ?

Dans le DFM de pliage de tôle, pour concevoir des reliefs de pliage appropriés, la mise en œuvre d'encoches de relief locales en forme de rectangle ou de larme est nécessaire. La profondeur de l'encoche doit être au moins R+T et largeur d'encoche au minimum T (1,5 mm minimum) . Ces découpes en relief isolent la zone de déformation plastique, empêchant déchirure , renflement des parois latérales , et des coins de couture mal alignés lors de la formation d'enceintes multi-axes.

Comparaison des types d'encoches en relief

Type d'encoche	Règle de profondeur	Règle de largeur	Scénario d'application
Rectangulaire	≥ R + T	≥ T (min 1,5 mm)	Coffrets généraux en tôle
Arc	≥ R + T	≥ T (min 1,5 mm)	Surfaces esthétiques, flux de contrainte fluide
Larme	≥ R + T	≥ T (min 1,5 mm)	Jonctions d'angle complexes

Sources de données : base de données de mesure de flexion JS Precision 2025-2026.

Spécifications de conception des plaques épaisses

1. Lorsque l'épaisseur du matériau est T ≥ 3,0 mm, élargir l'encoche de dégagement à ≥ 2,0 mm afin que le faisceau laser et l'outil de découpe puissent dégager la fente .
2. Coins pliés à plusieurs sections exigent que la profondeur de l'encoche de dégagement soit plus profonde que la norme R + T.
3. La qualité du jeu du cordon de soudure dépend du positionnement correct de l'encoche de dégagement.

Consultez dès maintenant la bibliothèque de cas de service de pliage de précision des métaux de JS Precision pour savoir comment éliminer les déchirures dans les coins et garantir l'absence de défauts dans la production de masse grâce à une conception d'encoche en relief standard.

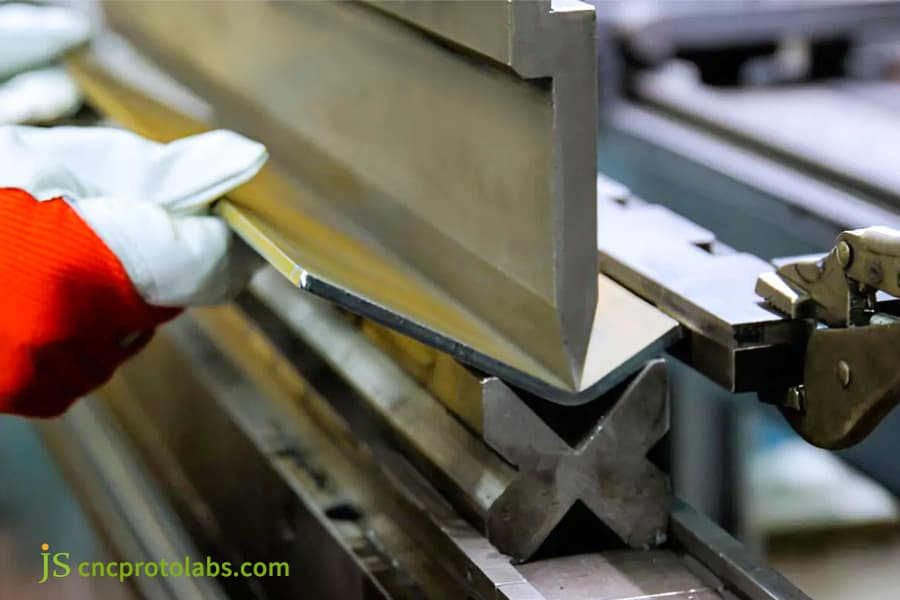

Figure 4 : Pliage de métal avec presse plieuse CNC avec encoche en relief.

Comment le facteur K et le retour élastique influencent-ils la précision dans le service de pliage de métaux personnalisé ?

La réalisation d'un développement précis de modèles plats dans un service de pliage de métaux personnalisé repose sur la définition de facteurs K précis (rapport de décalage d'axe neutre K = t/T) et de déduction de pliage (BD = 2(R+T)tan(θ/2) - BA) plutôt que sur des constantes de CAO par défaut. Étant donné que les alliages à haute résistance et l'acier inoxydable présentent un retour élastique appréciable (1° à 5°, en fonction principalement de la limite d'élasticité et du rayon d'outillage), la dimension de l'ébauche plate et la compensation d'angle dynamique de la CNC doivent être précises pour maintenir notre tolérance de bride de qualité standard de ±0,2 mm.

Plage de facteur K mesurée pour les matériaux couramment utilisés

Matériel	Limite d'élasticité (MPa)	Gamme de facteur K	Angle de retour élastique	Valeur de la rémunération
5052-H32	195	0,38-0,41	1°-2°	+1,5°
6061-T6	276	0,40-0,43	2°-3°	+2,5°
SUS304	310	0,42-0,45	3°-5°	+2,5°
SPCC	210	0,35-0,40	1°-2°	+1,5°

Selon DIN 6935:2011 définit le facteur de correction k = 0,65 + (1/2)·lg(r/s) pour déterminer la position de l'axe neutre, où r est le rayon de courbure intérieur et s est l'épaisseur de la tôle.

Mécanisme de compensation du retour élastique

• Les matériaux à limite d'élasticité plus élevée subissent une récupération plus élastique après flexion.
• JS Precision utilise un système en boucle fermée avec mesure d'angle laser en temps réel et compensation de pression dynamique supprimer variation du retour élastique .
• La compensation dynamique maintient les tolérances de lots dans le pliage de tôle CNC à une valeur stable de ± 0,2 mm (qualité standard).

Selon ASTM E8/E8M-2021 spécifie les essais de traction des matériaux métalliques pour déterminer la limite d'élasticité, qui régit directement l'amplitude du retour élastique de 1° à 5° en flexion de précision.

Vous êtes confronté à des écarts dimensionnels dus au retour élastique ? Obtenez un examen DFM gratuit de JS Precision. Nos ingénieurs fourniront une solution précise de correction du facteur K pour vos dessins, basée sur les données de mesure réelles de notre service de pliage de métal personnalisé.

Comment éviter les collisions d'outillage dans la conception de brides en tôle à brides multiples ?

Pour éviter les collisions d'outils dans la conception complexe de brides en tôle à plusieurs brides, il faut vérifier les jeux géométriques par rapport aux profils de col de poinçon standard, aux poches de dégagement en col de cygne et aux limites de retour du cadre latéral lors de la simulation CAO 3D. Les canaux en U profonds, les brides de retour et les coudes internes étroits entrent fréquemment en collision avec le corps supérieur du poinçon ou les supports de lit inférieurs si les séquences de pliage et les rapports d'aspect bride/âme sont conçus sans marges de dégagement .

Limite d'interférence géométrique

• Pour les canaux U profonds , le punch le jeu du col doit dépasser la hauteur de la bride.
• Pour les brides de retour , utilisez un coup de poing en col de cygne pour atteindre la profondeur souhaitée.
• Courbures internes serrées de la boîte exiger outillage segmenté .

Règles d'évitement des espacements de flexion continue

• La largeur de l'âme dans le coude en forme de Z doit dépasser la moitié de la largeur de l'épaulement extérieur de la matrice inférieure.
• Un espacement minimum sûr entre les bords de pliage adjacents garantit l'absence de collision entre les corps du poinçon .
• Dans le formage multi-axes, la hauteur de bride à la toile le rapport détermine l’accessibilité de l’outil.

Sélection et simulation de moules

• Les matrices droites, les matrices à col de cygne et les matrices étagées ont chacune leurs propres restrictions d'enveloppe de dégagement.
• Un logiciel de simulation 3D hors ligne vérifie la séquence de pliage sans collision.
• L'assemblage de moules segmentés résout des scénarios d'interférence complexes .

Comment JS Precision a résolu les problèmes de distorsion des brides dans la fabrication de châssis médicaux ?

JS Precision a optimisé les paramètres de la bride DFM pour un SUS304 de haute précision châssis d'analyseur médical , résolvant avec succès la distorsion grave des trous, la déchirure des coins et l'empilement de tolérances cumulées de ± 0,8 mm sur 14 coudes consécutifs . En redessinant les encoches en relief, en ajustant les facteurs K en fonction des tests de traction par lots de matériaux et en mettant en œuvre un outillage segmenté spécialisé, l'assemblage final a atteint une tolérance de bride serrée de ± 0,15 mm et un rendement au premier passage de 100 % .

Difficultés des clients

Il y a 14 courbures consécutives sur le cadre en acier inoxydable 304 de 1,5 mm. La ligne de virage s'est assise juste 1,8 mm des trous de ventilation — bien en dessous de la distance de sécurité de 5,5 mm (3T + R) .

Les trous du premier prototype se sont allongés et tordus de plus de 0,4 mm, et les coins se sont déchirés. L'empilement de tolérances cumulées a atteint ±0,8 mm , rendant impossible l'installation du rail coulissant optique interne.

Solution de précision JS

1. Nous découpez au laser une fente de soulagement des contraintes de 0,8 mm entre le trou et la ligne de pliage et convertissez le coin en un relief en arc de 2,0 mm de diamètre .
2. Le facteur K CAD a été recalibré à 0,418 à partir des données d'essais de traction par lots . En outre, Une compensation de retour élastique dynamique de +2,5° a été appliquée.
3. Nous avons construit un Poinçon segmenté à col de cygne profond avec une matrice en V étroite de 8 mm et un film anti-marquage en polyuréthane .

Les leçons tirées de l’échec

Les essais de fond sec sur la filière inférieure ont révélé la cause profonde : une marque de matrice de 0,15 mm de profondeur sur la surface en acier inoxydable, ainsi que des microfissures sur le bord extérieur du pli .

L'équipe immédiatement abandonné l'approche du fond sec et je suis passé au film couvert technique de flexion de l'air , en élargissant la rainure en relief à 2,0 mm pour éliminer les défauts de surface et les fissures .

Résultat final

• Les 14 ouvertures de bride étaient maintenues à ±0,15 mm, bien à l'intérieur des exigences de dessin de ±0,3 mm. Pour 14 pliages consécutifs en SUS304 de 1,5 mm qui se situe entre notre qualité standard (±0,2 mm) et notre qualité de précision (±0,1 mm).
• La déformation de la rondeur des trous est contrôlée à moins de 0,05 mm pour répondre aux exigences d'assemblage de haute précision .
• 1 500 ensembles expédiés avec zéro défaut , permettant aux clients d'économiser 40 % sur le temps d'assemblage.

Source de données : Étude de cas du rapport d'ingénierie interne de JS Precision n° MED-2025-08 : Analyse du formage de précision du châssis SUS304.

Vous êtes confronté à des défis tels que la déformation des brides dans les châssis médicaux ? Envoyez dès maintenant vos dessins STEP à JS Precision pour recevoir un rapport d'examen DFM gratuit rédigé par des ingénieurs seniors, avec des solutions d'optimisation de la fabricabilité fournies dans les 24 heures.

FAQ

Q1 : Pourquoi les brides en tôle se déchirent-elles aux coins lors du pliage CNC ?

Déchirure des coins de bride car il n'y a pas de dégagement de courbure au niveau du joint d'angle , donc les contraintes de traction et de cisaillement déchirent directement le matériau. Ajoutez une entaille de relief rectangulaire ou arrondie en CAO — profondeur ≥ R + T, largeur ≥ T (1,5 mm minimum) — et vous bloquez la transmission des contraintes , empêchant les divisions de coin.

Q2 : Quelle est la distance de sécurité minimale entre un trou et une ligne de pliage ?

Gardez ≥ 3T + R entre le bord du trou et la ligne tangente du virage ; pour trous ≥ 25 mm ou formes irrégulières, augmenter à ≥ 4T + R . Si un trou tombe à l'intérieur de la zone d'étirement en plastique, le trou rond s'allonge en un ovale , lequel empêche l'assemblage des vis et peut desserrer les écrous à pression .

Q3 : Pourquoi les ingénieurs devraient-ils éviter d'utiliser les facteurs K par défaut de la CAO pour les mises à plat ?

Le GOUJAT défaut Facteur K de 0,44 n'est qu'une approximation empirique pour l'acier doux. La dureté de la feuille, l'ouverture en V de la matrice et le rapport rayon de courbure/épaisseur de l'air déterminent le réel Facteur K . Si tu appliquer ce défaut à l'aluminium ou à l'acier inoxydable, ton les dimensions du motif plat seront décalées de 0,5 mm à 1,0 mm.

Q4 : Quelle est la principale différence entre le pliage à l’air et le fond ?

Le pliage à l'air contrôle l'angle en enfonçant le poinçon dans la profondeur de la rainure en V, sans que la tôle n'entre en contact avec le fond de la matrice. Il a un petit tonnage et une grande polyvalence . Le bottoming presse complètement la tôle contre le fond de la matrice pour le formage, ce qui permet d'obtenir une haute précision mais nécessite 3 à 5 fois plus de tonnage et entraîne une usure sévère de la matrice. La tôlerie moderne de haute précision utilise souvent le pliage à l'air avec compensation en boucle fermée.

Q5 : Comment éviter les collisions d’outils dans les boîtiers à brides multiples ?

Lors de la conception de coudes multisegments ou de structures profondes en forme de U, la hauteur de la bride ne doit pas dépasser la profondeur de gorge effective de la matrice supérieure et un espace suffisant doit être réservé entre les coudes. Avant le découpage et le traitement, une simulation des interférences de l'ensemble du processus de pliage doit être réalisée à l'aide d'un logiciel 3D. Si nécessaire, des matrices à col de cygne ou des matrices combinées segmentées doivent être utilisées pour assurer le dégagement.

Q6 : En quoi les règles de pliage diffèrent-elles entre l'aluminium 6061-T6 et l'aluminium 5052-H32 ?

Les modèles 5052-H32 et 6061-T6 diffèrent sur deux points : rayon intérieur minimum et sensibilité du grain. Le 5052-H32 est hautement formable — R ≥ 1T avec la ligne de pliage perpendiculaire au grain, s'élevant jusqu'à R ≥ 1,5T parallèlement à celui-ci. Le 6061-T6 est beaucoup moins ductile — R ≥ 2T perpendiculaire au grain et R ≥ 3T parallèle à celui-ci. Là où l'imbrication le permet, tracez toujours la ligne de pliage perpendiculairement (90°) au sens du fil d'enroulement ; si un virage parallèle est inévitable, utilisez le rayon le plus grand du tableau ci-dessus. La flexion parallèle au grain concentre les contraintes le long des joints de grains, ce qui produit des microfissures, une peau d'orange ou une fracture pure et simple sur le rayon extérieur.

Q7 : Quelles tolérances de fabrication JS Precision peut-il atteindre dans le service de pliage de précision des métaux ?

JS Precision est équipé d' une servo-plieuse électrique CNC de haute précision et d'un système de mesure d'angle laser en ligne. Pour les brides en acier au carbone, en acier inoxydable et en alliage d'aluminium, la tolérance dimensionnelle linéaire peut être contrôlée de manière stable à ±0,2 mm (grade de précision jusqu'à ±0,1 mm) et la tolérance angulaire peut être contrôlée à ±0,5°.

Q8 : Quels facteurs clés déterminent le devis pour un service de pliage de métal personnalisé ?

Le devis de pliage de métal dépend principalement du matériau et de l'épaisseur de la tôle, du nombre d'étapes de pliage, de la fréquence des changements et des ajustements des matrices, du niveau de tolérance et des exigences anti-marquage de la surface. La standardisation du rayon de courbure de toutes les pièces pendant la phase de conception et la réservation d'un espace libre pour les matrices standard peuvent réduire les coûts de configuration et de traitement des machines de 20 à 35 % .

Résumé

Le cœur de la conception de brides de pliage de tôle de haute précision réside dans le respect de la mécanique des matériaux et des limites de formage. Appliquez quatre règles au stade de la CAO : (1) L_min ≥ 4T + R, (2) trou à plier ≥ 3T + R, (3) encoches standard de soulagement des contraintes, (4) correction de motif plat à l'aide d'un facteur K mesuré – et vous éliminez plus de 90 % des risques de fissuration, de distorsion des trous et d'interférences d'assemblage avant que la pièce n'atteigne le frein.

JS Precision, avec sa vaste expérience dans le domaine du pliage de précision et des systèmes de compensation en boucle fermée, fournit une assurance de fabrication fiable pour des secteurs tels que le médical et l'électronique . Téléchargez vos dessins STEP ou DXF à notre fenêtre d'évaluation technique officielle immédiatement, et nos ingénieurs DFM seniors vous fourniront une analyse de fabricabilité gratuite et des devis hautement compétitifs dans les 2 heures !
