خدمة التشكيل بالقولبة المطاطية: قطع عالية الدقة لإحكام الإغلاق ومنع التسرب.

تُعد خدمة التشكيل بالمطاط الطريقة الأكثر صلابة لإحكام إغلاق المعدات الدقيقة بشكل دائم، مما يتخلص من العيب الكبير لأختام الشركات المصنعة الأصلية المتمثل في سهولة الانزلاق والانهيار تحت الضغط الديناميكي.

تتميز حلقات منع التسرب المطاطية بقوة ربط كيميائية تبلغ 5 نيوتن/مم² مع انعدام التسرب تحت الضغط العالي، وعمر افتراضي أطول بنسبة 50% من حلقات منع التسرب التقليدية. ستقدم هذه الورقة للعميل دليلاً شاملاً لاتخاذ القرار.

لماذا تخلى كبار المهندسين عن استخدام الحلقات المطاطية؟ راجع الجدول التالي للحصول على مقارنة سريعة للفوائد الأساسية لخدمة التشكيل بالمطاط.

ملخص الإجابة الأساسية: المزايا التقنية لخدمة التشكيل بالحقن المطاطي - نظرة عامة سريعة

أهم النقاط الرئيسية:

• التقنية الأساسية: ربط تقوية كافية للروابط الكيميائية بالحاجز الفيزيائي (قوة الروابط الكيميائية 5 نيوتن/مم²) من أجل منع التسرب عالي الضغط.
• تحسين الكفاءة: يمكن تقليل دورة إنتاج عملية LSR على الأجزاء المعقدة بنسبة 30٪، مما يؤدي إلى زيادة حجم التشكيل بالقولبة.
• قرار التكلفة: يمكن للتدخل المبكر في مجال التصميم للتصنيع أن يقلل من تكلفة التشكيل المطاطي الدقيق بنسبة 15٪.

لماذا تثق بخدمة التشكيل المطاطي من JS Precision؟ خبرة في منع التسرب

يكمن جوهر اختيار خدمة التشكيل بالمطاط في إيجاد شركاء موثوقين. يهتم العملاء بشكل أساسي بالقوة التقنية، وضمان الجودة، والقدرة على حل المشكلات العملية ، وهي المزايا الأساسية لشركة JS Precision. لدينا 15 عامًا من الخبرة في مجال التغليف الدقيق، مما يضمن أن كل منتج يفي بأعلى معايير الصناعة.

وبعبارة أدق، لدينا مصنع قوالب عالي الدقة ومختبر للقولبة المتعددة المواد، وبالتالي فنحن قادرون على التحكم في المعايير الرئيسية المذكورة بدقة في عمليات مختلفة مثل قولبة مطاط السيليكون أو قولبة مطاط السيليكون السائل للتخلص من أكبر مخاوف العملاء مثل الانفصال أو الفائض أو قلة الدقة.

انطلاقاً من خبرتنا في هذا المجال، قدمنا ​​حلولاً مصممة خصيصاً لأكثر من 500 شركة، بما في ذلك شركات السيارات والطب والإلكترونيات الدقيقة ، مع إجمالي عدد مشاريع ناجحة يزيد عن 1000 مشروع.

على سبيل المثال، بالنسبة لأجهزة الاستشعار الخاصة بالعملاء في الأجهزة الطبية، في بيئة معقمة تزيد درجة حرارتها عن 95 درجة مئوية، غالبًا ما تتسرب أجهزة الاستشعار الخاصة بهم بسبب أن عملية الإغلاق بأكملها تتم بالطريقة التقليدية، وبالتالي فإن معدل نجاح المنتج أقل من 85٪.

باستخدام حلول التشكيل المطاطي المخصصة، ومن خلال تحسين المعالجة المسبقة للركيزة، وتحسين تصميم القالب، يمكن زيادة معدل نجاح منتج العميل إلى 99.8٪، وتمديد عمر الختم المحكم ثلاث مرات، وتقليل تكلفة إعادة العمل بشكل كبير.

تتوافق جميع منتجاتنا مع معيار اختبار الالتصاق ASTM D413 ، مما يضمن قوة الالتصاق الكافية. نعتمد عملية تصنيع شفافة ودقيقة لضمان موثوقية منتجاتنا لعملائنا.

نُقدّم حلولاً مُخصصة للعملاء في مختلف مراحل الإنتاج، مما يُقلل تكلفة التشكيل الدقيق للمطاط مع الحفاظ على الأداء الأمثل. كما نُقدّم دراسات حالة مجانية للاطلاع عليها.

لماذا تعتبر خدمة التشكيل بالمطاط أكثر موثوقية من حلقات منع التسرب التقليدية؟

تستخدم موانع التسرب التقليدية الضغط الفيزيائي، وهي طريقة يمكن أن تؤدي إلى استرخاء الإجهاد وفي النهاية تسرب مانع التسرب تحت ضغط ثابت لفترة طويلة.

ومع ذلك، تستخدم خدمة التشكيل بالمطاط روابط تساهمية كيميائية لربط المطاط بالركيزة، مما قد يؤدي إلى القضاء على التسرب حتى عند ضغط عالٍ يبلغ 2.0 ميجا باسكال.

الأسباب الرئيسية لفشل حلقات منع التسرب التقليدية

يرجع فشل الحلقات الدائرية التقليدية في المقام الأول إلى حقيقة أنها تعتمد على الضغط الفيزيائي: بمرور الوقت تؤدي الاهتزازات والتغيرات الحرارية إلى استرخاء الإجهاد وتكوين فجوات أكبر .

قد تؤدي الأخطاء البشرية أثناء تجميع الحلقات الدائرية إلى نسيانها أو ليّها، مما يقلل من قوة الختم بمرور الوقت ويجعل من المستحيل الحفاظ على الاستقرار على المدى الطويل.

وفقًا لبياناتنا، بعد 100000 مرة من الضغط وتفريغ الضغط ، سيكون معدل التسرب للحلقات الدائرية التقليدية 12٪، بينما سيكون معدل التسرب للأجزاء المصبوبة بالحقن 0٪، وهو رقم ملحوظ للغاية يوضح تفوق الأجزاء المصبوبة بالحقن.

مزايا خدمة التشكيل المطاطي للعملاء

إلى جانب إصلاح مشاكل التسرب، قدمت خدمة التشكيل بالمطاط للعملاء سلسلة من الفوائد الملموسة:

• إن تحويل قائمة المواد (BOM) إلى وثيقة واحدة بسيطة، بالإضافة إلى تقليل عدد المكونات المطلوبة، يؤدي إلى خفض تكاليف الشراء والتخزين.
• يتم التخلص من احتمالية حدوث أخطاء بسبب التشغيل اليدوي، مما يؤدي إلى تحسين إنتاجية المنتج وتقليل خسائر إعادة العمل.
• يتم تمديد عمر مانع التسرب بنسبة 50٪، مما يقلل من وتيرة صيانة المعدات والتكاليف المرتبطة بها.
• القدرة على التعامل حتى مع أقسى ظروف التشغيل - يتم أخذ حالات الضغط العالي ومستويات الاهتزاز في الاعتبار عندما تعمل المعدات بشكل مستقر.

الشكل 1: جزء معدني مغطى بطبقة مطاطية للإغلاق.

كيفية تحقيق الالتصاق المثالي على المستوى الجزيئي في عملية التشكيل بالحقن المطاطي السيليكوني؟

يُعدّ تنشيط طاقة سطح الركيزة أساسًا لعملية التشكيل بالقولبة فوق مطاط السيليكون . بعد تعريض الركيزة للبلازما أو تطبيق طبقة تمهيدية خاصة، نُمكّن تفاعل التشابك عند درجة حرارة القالب البالغة 175 درجة مئوية، حيث تصل قوة التقشير إلى أكثر من 80% من قوة الشد للمادة .

ثلاثة عوامل رئيسية تحدد فعالية الترابط على المستوى الجزيئي

تعتمد درجة الترابط على المستوى الجزيئي على ثلاثة متغيرات رئيسية، وهي ليست فقط الأكثر أهمية ولكنها أيضًا الأكثر سهولة في التحكم:

• تعويض درجة حرارة القالب: يجب أن تكون عملية التحكم دقيقة للغاية، بحيث لا يُسمح بأي اختلافات إلا في حدود 3 درجات مئوية. فارتفاع درجة الحرارة بشكل مفرط يؤدي إلى تصلب السيليكون قبل الأوان ، بينما يؤدي انخفاضها بشكل مفرط إلى عدم كفاية الترابط بين جزيئات المادة.
• التحكم في سرعة الحقن: يجب أن تختلف حسب صلابة شور أ، مع الحرص أيضًا على عدم التشغيل بسرعة عالية جدًا مما يتسبب في فقاعات الهواء والسرعة المنخفضة جدًا مما يؤدي إلى ملء غير كامل.
• مطابقة صلابة المواد: تتطلب السيناريوهات المختلفة صلابة مختلفة تتراوح بين 30 و70 على مقياس شور A. فالصلابة الزائدة قد تضعف قوة الترابط، بينما الليونة الزائدة لا توفر قوة الإحكام المطلوبة.

النهج الأساسي لمنع فشل الترابط الموضعي

يُعدّ التكهف عند السطح البيني السبب الرئيسي لفشل الترابط الموضعي . وللتغلب على هذه المشكلة، قمنا بتصميم نظام تهوية بالتفريغ ونظام سحب هواء القالب لاستخراج الهواء المحتبس بكفاءة ، بالإضافة إلى نقل البوابة إلى موقع التعبئة غير المتوازنة.

بهذه الإجراءات، نحقق حشوًا موحدًا بالسيليكون، ويتم إحكام الربط من جميع الجوانب ويغطي جميع الدرزات.

الشكل 2: الالتصاق الجزيئي في عملية التشكيل بالقولبة فوق مطاط السيليكون.

كيف يمكن لتقنية التشكيل بالحقن المطاطي بالسيليكون السائل أن تعالج تحديات الجدران الرقيقة للغاية؟

إن مادة السيليكون المطاطي السائل المصبوب بالحقن هي مادة ذات لزوجة منخفضة لدرجة أنه يمكن ملؤها بسهولة تقريبًا تحت ضغط منخفض، حتى مع الجدران الرقيقة جدًا التي يبلغ سمكها 0.2 مم.

نستخدم نظام قناة باردة عالي الدقة مقترنًا بدقة قالب تبلغ 0.005 مم ليس فقط لحماية المكونات ولكن أيضًا للوصول إلى مستوى التغليف IP68.

مقارنة انسيابية المطاط السائل (LSR) والمطاط عالي الانسيابية (HCR).

أهم ما يميز عملية قولبة الجدران الرقيقة للغاية هو انسيابية المادة. يتميز السيليكون السائل (LSR) عن السيليكون المقوى بالهيدروجين (HCR)، كما توضح البيانات التالية بوضوح، بقدرته على ملء المناطق الرقيقة للغاية دون خطر إتلاف المكونات الدقيقة.

تقنية ضمان الدقة لتشكيل الجدران الرقيقة للغاية

لضمان دقة تشكيل الجدران الرقيقة للغاية، نستخدم تقنيتين رئيسيتين: نظام قناة باردة عالي الدقة يقلل من الفاقد ويضمن التعبئة المتساوية، وتقنية الاحتفاظ بالضغط متعددة المراحل التي تدير التدفق الزائد، مما يسمح للمنتجات النهائية بتلبية معايير تسليم الشركات المصنعة الأصلية دون الحاجة إلى التشذيب.

يمكننا أن نذكر عملية التشكيل بالقولبة باستخدام مادة السيليكون السائلة ذات الجدار الرقيق للغاية بسمك 0.2 مم والتي تم إنجازها لعميل في مجال الأجهزة القابلة للارتداء الذكية، حيث حققت نسبة نجاح بلغت 99.7٪، ووصلت إلى معيار IP68 لمقاومة الماء ، مما أدى إلى حماية المكونات الداخلية بشكل فعال ورفع من مستوى منتج العميل بين المنافسين.

الشكل 3: قولبة مطاط السيليكون السائل ذو الجدار الرقيق للغاية.

كيفية حل مشكلة انفصال المطاط عن المعدن أثناء عملية التشكيل الزائد؟

يكمن جوهر ضمان عدم انفصال المطاط عن المعدن المصبوب في نظام المعالجة المسبقة ذي الحلقة المغلقة، والذي يتبع معايير ISO 28921-1 .

لضبط سمك المادة اللاصقة إلى 10-20 ميكرومتر، قمنا بتطبيق عمليات السفع الرملي الآلية وإزالة الشحوم بالموجات فوق الصوتية . بالإضافة إلى ذلك، نقوم أيضًا بتنشيط حراري ثانوي.

معايير المعالجة المسبقة للمعادن المختلفة

تؤثر المعالجة المسبقة للمعادن بشكل كبير على منع فشل الالتصاق. ويعود السبب في مطابقة المعايير بدقة إلى اختلاف المعادن. يمكنك الرجوع إلى الجدول أدناه. فمن خلال المعالجة المسبقة الدقيقة، تتحسن الرابطة بين المطاط والمعدن.

حماية مزدوجة بتصميم قفل ميكانيكي

لتعزيز الحماية المزدوجة للتصميم، أضفنا آلية تعشيق ميكانيكية. تتكون هذه الآلية من الركيزة المعدنية ذات الحواف غير المصقولة والمثقوبة. وقد أظهرت الاختبارات المعملية لآلية التعشيق الميكانيكي مع محلول الربط الكيميائي نسبة انفصال صفرية.

إذا كنت تعاني من مشكلة انفصال المطاط عن المعدن عند لصقه بالقولبة ، يمكنك التقدم بطلب للحصول على اختبار قوة التقشير لعينة مجانية لفهم تأثير الحل بشكل بديهي.

كيفية تخصيص حلول التشكيل المطاطي حسب دورة حياة المنتج؟

تتبع حلولنا المخصصة لتشكيل المطاط برنامج تطوير تدريجي الاستخدام:

في البداية، يستخدم الإنتاج بكميات صغيرة قوالب من الألومنيوم/الفولاذ الطري لتقليل تكاليف الإنتاج، بينما يستخدم الإنتاج الضخم أنظمة قنوات باردة متعددة التجاويف مؤتمتة بالكامل بحيث يكون وقت دورة القالب الواحد 45 ثانية، وبالتالي سيتم تحقيق التوازن بين الأداء والعائد على الاستثمار.

فوائد التطوير المرحلي للعملاء

من خلال التطوير المرحلي، سيتمكن العملاء من التحكم في نفقاتهم وضمان الأداء في مختلف مراحل المشروع. فيما يلي المزايا المحددة:

• مرحلة التحقق من صحة الدفعة الصغيرة: تطوير قوالب الألومنيوم / الفولاذ الطري يكلف أقل بنسبة 40٪، مما يتيح التحقق من جدوى تصميم المنتج بسرعة والحفاظ على خسائر المنتج عند الحد الأدنى.
• مرحلة الإنتاج الضخم: من خلال استخدام أنظمة القنوات الباردة متعددة التجاويف المؤتمتة بالكامل، يتم تحسين كفاءة الإنتاج، ويصبح وقت دورة القالب الواحد 45 ثانية، وتنخفض تكاليف إنتاج الوحدة.
• دعم كامل لدورة حياة المنتج: تحويل الاستشارات التصميمية إلى تسليم الإنتاج الضخم، وسيتم تعديل الحلول وفقًا لبيئة استخدام المنتج لإطالة عمر المنتج.

المبادئ الأساسية لاختيار المواد

يُعد اختيار المواد جوهر حلول التشكيل المطاطي المخصصة . وبناءً على البيئة التي يُعرض فيها المنتج، نقترح أنواعًا مختلفة من المواد المطاطية:

• بالنسبة للتطبيقات المقاومة للزيوت، نوصي باستخدام مطاط NBR القادر على مقاومة أنواع مختلفة من الزيوت المعدنية ويمكن استخدامه في أنظمة وقود السيارات، وما إلى ذلك.
• بالنسبة للتطبيقات المقاومة لدرجات الحرارة العالية والمواد الكيميائية، نوصي باستخدام مطاط FKM، الذي يمكنه العمل في نطاق درجة حرارة من -20 درجة مئوية إلى 200 درجة مئوية، كما أنه يتميز بمقاومة ممتازة للأحماض والقلويات.
• بالنسبة لتطبيقات منع التسرب التقليدية، فإن اختيارنا هو مطاط EPDM الذي يتميز بتكلفة معتدلة بالإضافة إلى خاصية مقاومة جيدة للشيخوخة ، إلى جانب ميزات أخرى تجعله مناسبًا لمختلف الصناعات.

بصفتك شركة مصنعة للقولبة بالحقن بكميات كبيرة، كيف تحقق تحكمًا دقيقًا بمقدار 0.05 مم؟

إن كوننا شركة تصنيع قوالب حقن بكميات كبيرة يسمح لنا بالاعتماد على التحكم ذي الحلقة المغلقة في آلات قولبة الحقن الخاصة بنا إلى جانب أنظمة فحص الرؤية لمراقبة ضغط الحقن (0.1 بار) لحظة بلحظة، مما يضمن أن يظل التفاوت في إحكام إغلاق الأعداد الهائلة من المنتجات المصنعة ثابتًا في حدود 0.05 مم.

ضمان دقة وحدات الإنتاج الآلية

الدقة هي حجر الزاوية لنجاح الإنتاج بكميات كبيرة. لقد قمنا بأتمتة وحدات الإنتاج الآلية لدينا التي تعمل على مدار الساعة طوال أيام الأسبوع بشكل كامل ، حيث أن مستوى الأتمتة آلي بالكامل، ويشمل ذلك:

• تقوم الأذرع الروبوتية بتحديد مواقع الحشوات بدقة تصل إلى 0.02 مم، مما يؤدي إلى القضاء على الأخطاء الناتجة عن الوضع اليدوي.
• يتم إجراء فحص بصري عبر الإنترنت للكشف عن المواد الزائدة بدقة كشف تبلغ 0.01 مم ، ويتم رفض المنتجات المعيبة تلقائيًا بواسطة النظام.
• SPC (التحكم الإحصائي في العمليات)، والذي يعني المراقبة في الوقت الحقيقي لمعلمات الإنتاج، بقيمة CPK أعلى من 1.67 طوال الوقت ، وبالتالي الحفاظ على المعايير الصارمة لصناعات السيارات والطب.

الموازنة بين التكلفة والدقة في الإنتاج الضخم الذي يبلغ مليون قطعة

نستفيد من وفورات الحجم لتحقيق التوازن بين الدقة والتكلفة. فبالنسبة لوحدة إنتاجية تبلغ 100 ألف وحدة، يمكن لتصميم قالب "واحد من بين عدة قوالب" أن يخفض سعر الوحدة بنسبة 20% دون المساس بدقة الختم البالغة 0.05 مم.

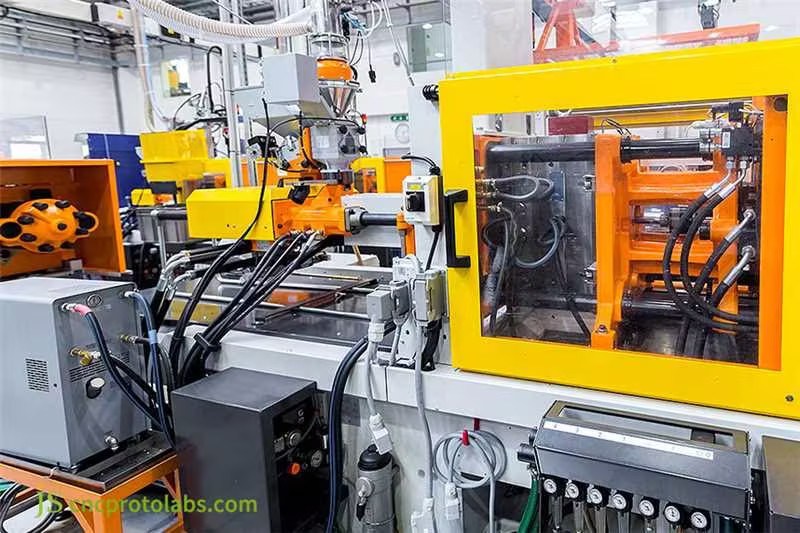

الشكل 4: خط إنتاج التشكيل بالحقن المطاطي بكميات كبيرة.

ما هي التكاليف الخفية الثلاثة التي تؤثر على تكلفة التشكيل الدقيق للمطاط؟

تتفاوت تكلفة التشكيل الدقيق للمطاط بشكل أساسي تبعًا لمدى تعقيد القالب، ومعدل العيوب، وعمليات المعالجة اللاحقة. ويُعدّ تحسين تصميم نظام التغذية الباردة، إلى جانب تحقيق تشطيب "خالٍ من التشذيب"، من أكثر الطرق فعالية لخفض تكلفة الوحدة.

الأثر المحدد لثلاث تكاليف خفية

عند تقدير التكاليف، يميل العملاء إلى نسيان ثلاثة تكاليف خفية ، يكون تأثيرها الإجمالي أكبر بكثير من تأثير المواد الخام:

• تكاليف صيانة العفن:

قد يؤدي ضعف دقة القوالب إلى زيادة معدلات العيوب بشكل كبير، وربما إلى زيادة الحاجة إلى صيانة القوالب بشكل متكرر، مما ينتج عنه ارتفاع تكاليف الصيانة على المدى الطويل. في المقابل، سيؤدي الاستثمار في قالب عالي الدقة إلى تقليل الصيانة في المستقبل.

• تكاليف خسائر العيوب:

كل زيادة بنسبة 1% في معدل العيوب ستؤدي إلى ارتفاع تكلفة الوحدة بنسبة تتراوح بين 3% و5%. وبفضل التحكم الدقيق في العمليات، يمكن الحفاظ على معدلات العيوب أقل من 0.2%.

• تكاليف ما بعد المعالجة:

في الإجراءات التقليدية، تُعدّ عملية التشذيب يدوية، وتُمثّل تكلفة العمالة حوالي 15% من التكلفة الإجمالية. باستخدام قوالب عالية الدقة، يُمكن تجنّب التشذيب تمامًا، وبالتالي إلغاء هذه التكلفة بالكامل.

مقارنة التكاليف لأحجام الدفعات المختلفة

يؤثر حجم دفعة الإنتاج بشكل مباشر على تكلفة التشكيل المطاطي الدقيق . ولمساعدة العملاء على تحديد حجم الدفعة الأكثر اقتصادية، تتم المقارنة التالية بين دفعات 10 آلاف و100 ألف (دولار أمريكي/قطعة).

يُمكن للتخطيط السليم لأحجام الدفعات وتحسين العمليات أن يُقلل التكاليف بشكل فعّال. للحصول على تسعير دقيق مُتدرج واقتراحات لتحسين التكاليف، يُرجى تزويدنا بكمية الشراء المُقدّرة، وسنقوم بتصميم حل مُخصّص لكم.

دراسة حالة JS Precision: حل تحدي الاستجابة السريعة لإحكام إغلاق مكونات نظام وقود السيارات في غضون 0.1 ثانية

كانت صمامات الملف اللولبي لنظام الوقود لدى أحد موردي قطع غيار السيارات من الدرجة الأولى مُعرّضة لخطر الاستدعاء بسبب فشل حلقات منع التسرب التقليدية. وقد حللنا المشكلة تمامًا باستخدام حلول التشكيل المطاطي المخصصة.

خلفية الحالة ونقاط الضعف الرئيسية

تحتاج الصمامات اللولبية في نظام هذا العميل إلى الفتح والإغلاق بسرعة فائقة، في غضون 0.1 ثانية. قد تنزاح حلقات منع التسرب التقليدية بسهولة، مما يتسبب في تأخير الاستجابة وانهيار مانع التسرب.

ونتيجة لذلك، اجتازت 92% فقط من الوحدات الاختبار. وتتمثل المتطلبات الرئيسية في عدم وجود تسريب، وأسرع وقت استجابة ممكن لا يتجاوز 0.1 ثانية، ونسبة نجاح لا تقل عن 99.5% ، والتحكم في التكاليف.

شركة JS Precision Solutions

بهدف معالجة صعوبات العملاء، تم تشكيل فريق هندسي محترف لتقديم حلول كاملة مخصصة لتشكيل المطاط بالقولبة، تتكون من:

1. تحسين التصميم الإنشائي:

من خلال دمج تقنية التشكيل بالقولبة للمطاط على المعدن، يتم تشكيل المطاط الفلوري (FKM) مباشرة على قلب الصمام المصنوع من الفولاذ المقاوم للصدأ، مما لا يزيل الخلوصات فحسب، بل يمنع أيضًا إزاحة الحلقة الدائرية ويحافظ على استقرار الإحكام حتى أثناء الاستجابة السريعة.

2. تحسين معلمات العملية:

ابتكار مادة نانوية خاصة لزيادة قوة الالتصاق بين المطاط الفلوري والفولاذ المقاوم للصدأ إلى 5.2 نيوتن/مم ، وفي الوقت نفسه، تحسين منحنيات ضغط الفلكنة وضغط التثبيت لتجنب الانفصال الدقيق الموضعي عند الحواف.

3. إجراءات ضمان الدقة:

يتم استخدام تقنية الصب بالقالب بدقة 0.003 مم للتأكد من عدم وجود خطوط فصل متبقية على سطح الختم، ويتم استخدام التحكم ذو الحلقة المغلقة لآلة قولبة الحقن لتتبع معلمات الإنتاج في الوقت الفعلي، وبالتالي يتم ضمان دقة الإنتاج الضخم.

4. تحسين الاختبار والتحقق:

تمت محاكاة ظروف التشغيل الفعلية لنظام وقود المركبة، وتم إجراء 500 مليون اختبار إجهاد للفتح والإغلاق ، وتم تغيير معلمات العملية بانتظام لضمان استقرار أداء المنتج.

الدروس المستفادة من الإخفاقات:

في البداية، تسبب نقص ضغط الفلكنة الكافي في حدوث انفصال دقيق في الحواف، وارتفع معدل العيوب إلى 5%. قمنا بتعديل منحنى ضغط التثبيت (من 8 ميجا باسكال إلى 10 ميجا باسكال) ومجرى تصريف الفائض، فانخفض معدل العيوب إلى أقل من 0.3%.

كان التفكك الدقيق للحافة أحد المشاكل التي واجهناها في بداية المشروع بسبب عدم كفاية ضغط الفلكنة، وكان معدل العيوب مرتفعًا بنسبة 5٪.

عالجنا المشكلة بتعديل منحنى ضغط التثبيت في عملية حقن القوالب، ورفعنا ضغط التثبيت من 8 ميجا باسكال إلى 10 ميجا باسكال. إضافةً إلى ذلك، أضفنا قناة تصريف إلى القالب لاستخراج السيليكون الزائد، مما حلّ مشكلة التقشر الدقيق تمامًا وخفّض معدل العيوب إلى أقل من 0.3%.

النتائج النهائية وآراء العملاء:

بعد فترة من البحث والتطوير والاختبار استمرت 3 أشهر، تمكن صمام الملف اللولبي من تحمل 500 مليون دورة من الفتح والإغلاق، وكان تأخير الاستجابة أقل من 0.08 ثانية ، وحصل على تصنيف IP68 مع عدم وجود أي تسرب، وبلغ معدل النجاح 99.8٪، وكانت تكلفة الوحدة 1.8 دولار، وهو أقل بنسبة 15٪ مما كان يتوقعه العميل.

تعليقات العملاء: "لقد عالجت حلول تقنية التشكيل بالحقن من شركة JS Precision مشاكلنا المتعلقة بالختم بشكل كامل، وخفضت تكاليفنا، وحولتهم إلى شريك إنتاج يمكننا الاعتماد عليه حتى على المدى الطويل."

إذا كانت قطع غيار السيارات الخاصة بك تواجه تحديات في منع التسرب وسرعة الاستجابة، فأرسل متطلبات التصميم الخاصة بك، وسنقوم بتخصيص حلول حصرية للقولبة المطاطية.

لماذا تُعتبر شركة JS Precision الخيار الأمثل لخدمة قطع غيار الشركات المصنعة الأصلية؟

باختيارك خدمة قطع غيار OEM من JS Precision، ستعمل مع فريقنا الفني ذي الخبرة العالية والحاصل أيضًا على شهادة IATF 16949. نحن نقدم دعمًا شفافًا تمامًا في كل مرحلة، بدءًا من استشارات DFM وحتى التسليم اللوجستي، مع التركيز على تحقيق التوازن بين الأداء والتكلفة.

مزايانا التنافسية الرئيسية

بصفتنا مزود خدمة قطع غيار أصلية محترف، فإن مزايانا التنافسية الرئيسية تكمن في ثلاثة مجالات، حيث نقدم الدعم الكامل لعملائنا:

• مهارات تقنية ممتازة: يتيح لنا مصنعنا الخاص للقوالب الدقيقة، بالإضافة إلى مختبرنا المتخصص في التشكيل بالحقن متعدد المواد، معالجة أصعب المشكلات في تشكيل مطاط السيليكون بالحقن، وتشكيل المطاط بالحقن على المعدن، وغيرها. كما نمتلك العديد من التقنيات الأساسية.
• نظام جودة شامل: بفضل شهادات هيئات المعايير الدولية مثل IATF 16949 وISO 9001، تتوافق منتجاتنا أيضًا مع المعايير المعتمدة مثل ASTM D413 . تتجاوز قيمة مؤشر قدرة التحكم الإحصائي في العمليات (CPK) لدينا دائمًا 1.67، مما يعني أن جودة المنتج مستقرة للغاية.
• فلسفة الخدمة المتطورة: نضع العملاء في المقام الأول، ونقدم استشارات تصميمية متخصصة في مجال التصنيع وصولاً إلى تسليم الإنتاج الضخم، مما يضمن الشفافية الكاملة، وأسرع استجابة لاحتياجات العملاء، ودورات مشاريع أقصر.

ضمان خدمة العملية الكاملة

خدماتنا في مجال قطع غيار المصنّع الأصلي شاملة ولا تقتصر على المعالجة والإنتاج فحسب، بل تشمل تقديم الدعم الفني للعملاء على المدى الطويل. تغطي خدماتنا الاحترافية العملية برمتها ، بدءًا من تقييم الرسومات وتخطيط الإنتاج وصولًا إلى خدمات ما بعد البيع.

الأسئلة الشائعة

س1: لماذا يعتبر التشكيل بالمطاط أفضل بكثير من استخدام حلقات O الفردية لإحكام الإغلاق في بيئات الضغط العالي؟

عند تعرضها لضغط عالٍ، قد تتشوه حلقات منع التسرب بسهولة وتتلف نتيجةً للضغط. في المقابل، تعمل عملية التشكيل بالقولبة المطاطية على ربط المطاط كيميائيًا، مما يثبت المطاط، ويزيل الفجوات، ويضمن إحكامًا تامًا حتى في ظل ضغوط ديناميكية عالية.

س2: كيف تُخفّض شركة JS Precision تكلفة إنتاج أجزاء المطاط الدقيقة المصبوبة بالحقن الزائد من خلال عملية الحقن الزائد؟

نستخدم مزيجًا من القوالب الآلية "من واحد إلى كثير" ومحاكاة Moldflow للعثور على أفضل موقع للبوابة، لذلك نقوم بتقليل نفايات المواد الخام، ونتخلص من معدلات التجميع والخردة تمامًا، مما ينتج عنه تكلفة إجمالية أقل بنسبة 15٪ - 25٪ من تجميع المكونات.

س3: عند استخدام تقنية التشكيل بالحقن فوق مطاط السيليكون، ما هي مستويات مقاومة درجة الحرارة التي يجب أن تستوفيها الركيزة؟

يتم معالجة السيليكون عند درجة حرارة تتراوح بين 160 و190 درجة مئوية. لذلك، يجب أن تكون الركيزة البلاستيكية مقاومة للحرارة بدرجة كافية حتى لا تتشوه حتى عند هذه الدرجة العالية من الحرارة.

س4: ما هي عيوب التشكيل بالحقن السائل للسيليكون مقارنة بالطرق الأخرى للأجهزة الطبية؟

تُعزى ميزة التوافق الحيوي الممتازة لهذه التقنية إلى كونها الطريقة الأكثر استخدامًا في تصنيع أجزاء الأجهزة الطبية من خلال قولبة السيليكون السائل. إضافةً إلى ذلك، يتم إنتاج منتجاتنا في غرفة نظيفة من الفئة 10000 ، تتوافق تمامًا مع معايير إدارة الغذاء والدواء الأمريكية (FDA) ومعايير دستور الأدوية الأمريكي (USP) من الفئة السادسة ، مما يتيح استخدامات واسعة النطاق.

س5: ما هي الإجراءات المتبعة لتحديد عمر الترابط بين المطاط المصبوب على المعدن؟

نجري سلسلة من الاختبارات لمحاكاة تأثير التقادم في الظروف العادية على مدى 1000 ساعة. تشمل اختباراتنا التعرض لرذاذ الملح، وتقلبات درجات الحرارة، واختبارات السحب التخريبية للتحقق من خلو سطح الربط من الشقوق، وما إذا كان يظل متماسكًا بقوة طوال فترة استخدامه.

س6: كيف ستضمن عدم حدوث إزاحة للحشوة المعدنية أثناء الإنتاج بكميات كبيرة؟

نستخدم دبابيس تثبيت ميكانيكية دقيقة، بالإضافة إلى نظام تثبيت هيدروليكي، وماسح ضوئي بالأشعة تحت الحمراء للتحقق من دقة موضع القطعة الداخلية (0.02 مم) في الوقت الفعلي. في حال حدوث أي تغيير، يتوقف النظام فورًا ويطلق إنذارًا لمنع تحرك القطعة الداخلية.

س7: ما هي المواد الحصرية التي يمكن التعامل معها في حلول التشكيل المطاطي المخصصة لديكم؟

إلى جانب السيليكون ومطاط الإيثيلين بروبيلين ديين مونومر (EPDM) المعتادين لدينا، نتمتع بخبرة واسعة في استخدام مطاط الفلوروكربون (FKM) ومطاط النتريل نيتريد الهيدروجين (HNBR) وأنواع أخرى من المطاط الوظيفي الخاص، مثل المطاط الموصل للحرارة والمطاط العازل للمجالات الكهرومغناطيسية . يمتلك مختبر المواد لدينا القدرة على تصنيع تركيبات وفقًا لمتطلبات عملائنا الدقيقة.

س8: ما هي التفاصيل التي تتطلبها شركة JS Precision للحصول على عرض سعر؟

يرجى تقديم المعلومات التالية حتى نتمكن من تزويدكم بعرض أسعار دقيق وملاحظات حول التصميم والتصنيع:

• رسومات ثلاثية الأبعاد بصيغة STEP/IGS .
• متطلبات المواد للركيزة والمطاط.
• حجم المشتريات السنوي التقريبي.
• أي متطلبات خاصة للأداء مثل الصلابة ومعدل الضغط.

سنرد خلال 24 ساعة.

ملخص

أصبحت خدمة التشكيل بالمطاط بديلاً شائعاً لحلول منع التسرب التقليدية في قطاع الصناعات الدقيقة. فالترابط الكيميائي على المستوى الجزيئي يساعد على منع التسرب، ويجعل المنتج أكثر استقراراً حتى في الظروف القاسية، وفي الوقت نفسه يقلل التكاليف ويرفع الكفاءة.

تجمع شركة JS Precision بين التصنيع فائق الدقة وتقنية تعديل المطاط الصناعي لتقديم حلول مخصصة لتشكيل المطاط طوال دورة الحياة بأكملها، مما يحل مشكلات منع التسرب ويمكّن العملاء من تحسين القدرة التنافسية للمنتج.
