精密注塑模具服务：±0.005mm 公差制造解决方案

精密注塑模具服务是一种模具加工服务，可提供0.1mm至最大公差范围±0.005mm的通用制造标准，并稳定实现Ra 0.05μm的光学级表面粗糙度。通过集成五轴高速铣削、镜面电火花加工和蔡司 CMM 微米级计量测试，该服务可确保高精度电子、医疗和汽车零件在 100 万次冲压循环中实现零飞边和高重复性一致性。

精密注塑服务关键制造能力概述

制造尺寸​	JS精密工程标准​	客户价值​
极限加工公差	±0.005mm（20±0.5℃恒温时）	消除毛边，确保一次性组​​装
镜面电火花加工	表面粗糙度 Ra 0.05μm (VDI 0-3)	无需手动抛光，保持光学精度
钢材和模具寿命	一胜百 S136 / ELMAX，硬度 52‑56 HRC	超过 1,000,000 次射击，降低长期摊销
全面检查	100% 蔡司 CMM 检查、FAI 和 CPK 报告	零缺陷交付，符合汽车/医疗标准

要点

• 公差控制：为了实现0.1毫米至±0.005毫米的阶梯公差，加工是在20±0.5℃的恒温下进行的。钢材的深冷处理温度为 -196，精度等级根据具体需要设定，以保持成本最优。
• 热平衡设计：金属3D打印随形冷却通道确保模具温度波动控制在±1℃以内，变形减少35%，冷却时间缩短30%。
• 质量验证：为了使CMM（坐标测量机）测量有效，热稳定期必须为24小时。 Cpk≥1.33 确认量产稳定性。
• 供应商选择：应优先考虑能够提供清晰的DFM（可制造性设计）评估、CMM检验文件以及成本报表的制造商。

为什么信赖JS Precision的精密注塑服务及其±0.005mm的公差保证？

您必须完全控制从环境、设备和材料到最终检查的所有步骤，才能定期达到 0.005 毫米公差作为行业标准。

我们小组与一家一级汽车公司供应商发生了问题，该供应商正在生产带有 64 针接口的微型高压连接器的模具。原供应商的针孔位置公差累计到0.012mm，而要求≤±0.004mm，飞边严重也是一个问题。

通过改变刀片结构、使用随形冷却通道SLM 3D打印以及对S136钢进行低温处理，我们能够将孔的位置公差稳定在+0.0025以内，将生产周期时间从28秒减少到19秒，并完全消除飞边。

ISO 9001:2015标准需求：组织应确定和管理实现符合产品要求所需的工作环境。

为了确保严格遵守该规定的要求， JS Precision将这些程序应用到每个精密注塑模具服务项目中： 20±0.5℃的恒温车间，全伺服五轴CNC加工和镜面放电加工，以及蔡司三坐标测量机检查过程，其中包括24小时的热处理。除此之外，每个模具都附有FAI（首件检验）报告和工艺能力，显示Cpk≥1.33。

想要了解更多关于实现 ±0.005mm 公差的工程方法吗？下载 JS Precision 的精密模具公差控制白皮书，获取阶梯式公差分配表和深冷处理工艺参数。

精密注塑模具服务如何保证±0.005mm公差？

精密注塑模具服务通过20±0.5℃恒温机加工车间、全伺服驱动五轴数控及镜面火花机、模具钢材深度冷处理消除残余应力，实现±0.005mm的稳定公差。

热膨胀的物理约束

• 外界温度的影响： 1℃的热膨胀会导致100mm的金属部件在长度方向上产生约0.0012mm的变化，从而导致无法达到±0.005mm的公差水平。
• 热膨胀的表达公式：ΔL = α × L × ΔT （其中ΔL是长度变化， 是线膨胀系数，L是长度，ΔT是温度变化）。
• 逻辑分步公差：模具底座和非配合面公差为0.1毫米，一般型腔公差为0.01毫米，型芯闭合线公差为±0.005毫米微镶件，这种方法可以防止过度加工。

精准三道防线

• 恒温恒湿车间：温度保持20±0.5℃，湿度45%-55%。环境热漂移被排除。
• 钢材冷处理：钢材（ASSAB S136）经1020℃淬火后，用-196℃液氮冷处理，残余奥氏体转变为马氏体，尺寸稳定性提高40%。
• 牧野高速铣削：刀具跳动公差在0.001mm以下，型腔精度由此而来 ±0.005mm公差成型通过合适的工艺参数。

微米级公差控制链

• 恒温车间： 20±0.5℃，不产生热漂移，才是车间该有的样子。
• 金属加工： S136钢经过-196℃深冷处理，消除残余应力。
• 高质量加工：牧野5 轴高速铣削可将模具型腔的几何精度保持在最精细的细节。
• 检查尺寸：蔡司三坐标测量机通过 24 小时恒温检查确保尺寸准确。

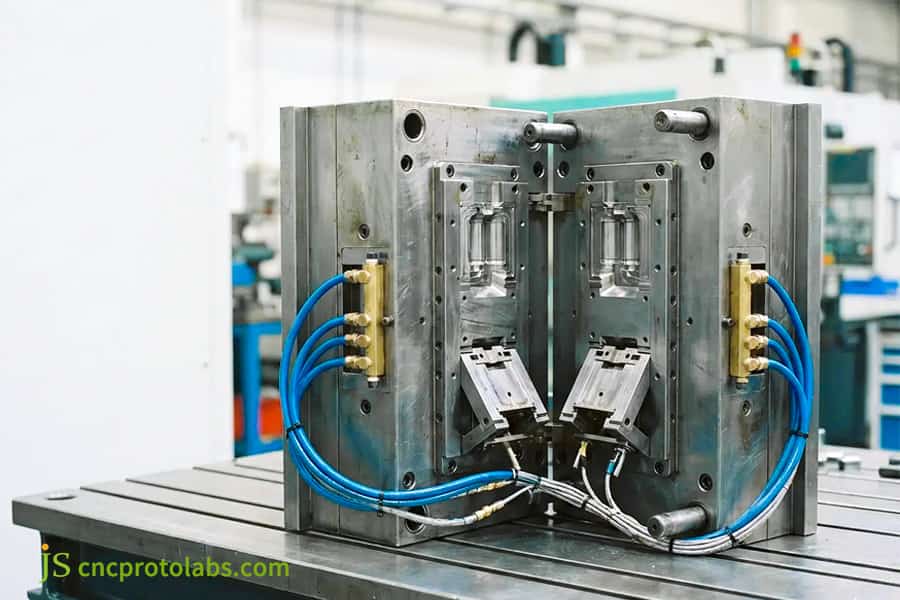

图 1：带有冷却通道和顶针的工业注塑模具。

镜面电火花加工与五轴数控铣削在高精度模具制造中如何综合？

在高精密模具制造，5 轴 CNC 机床用于复杂的模架和主要型腔，而镜面电火花加工用于加工窄槽、尖角以及需要 Ra 0.05μm 光洁度的微小特征。

两个进程之间的分工

流程​	实力​	极限精度​	表面粗糙度​
5 轴数控铣削	复杂的3D形状，大面积	±0.003mm	Ra 0.2–0.4μm
镜面电火花加工	尖角、深槽、精致细节	±0.002mm	Ra 0.05μm (VDI 0-3)

协同加工工作流程

1. 五轴数控粗加工和半精加工：主轴转速40,000 RPM，留加工余量0.01mm 。
2. 镜面电火花精加工：铜钨合金电极，放电间隙严格控制在0.003mm，彻底消除了手工抛光造成的边缘倒圆现象。
3. 无缝集成：通过统一的CAM编程注塑模具服务，保证两个流程的基准一致。

协同加工的优势

1. 无手动抛光阶段：手动抛光是导致边缘倒圆和尺寸偏差的原因，而通过协同加工可以完全避免这些问题。
2. VDI 级表面光洁度： 0.003mm 放电间隙符合VDI 0-3 级。
3. 几何形状和光洁度之间的折衷：通过一次操作即可获得表面光洁度 Ra 0.05μm 的几何空间复杂形状。

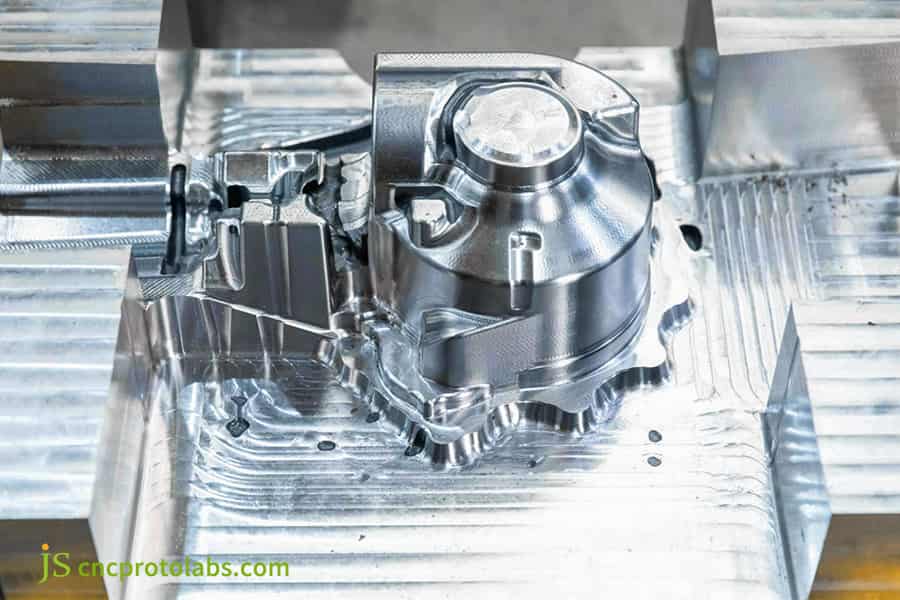

图 2：加工后具有镜面 EDM 表面光洁度的精密模芯。

注塑质量控制如何防止模具翘曲和飞边缺陷？

注塑质量控制系统通过 Moldflow 流动分析预测收缩和翘曲。借助3D打印随形冷却通道，使模具温度均匀保持在±1℃以内，系统可以完全消除飞边并减少变形。

翘曲和飞边的主要原因

• 热应力不均匀：由于传统的线性冷却通道导致局部模具温差超过15℃，翘曲现象很常见。
• 锁模力分布不均匀：分型线间隙超过0.005mm时，在注射压力下容易产生飞边。
• 冷却周期过多：冷却时间约占总周期的60%-70%，冷却通道不足会使该时间更长。

JS Precision 的工程解决方案

• 金属3D打印随形冷却通道设计与腔壁保持2.0-3.0mm的一致距离，使温度波动保持在±1℃以内，并将所需的冷却周期次数缩短30%。
• 分型线CMM扫描保证配合面间隙通过100% 3D扫描保持在0.003mm以下，并完全防止回火。
• Moldflow 预分析可识别缩痕和翘曲的热点，然后利用此信息完成精密模具解决方案阶段，以优化浇口位置和保压压力曲线。

质量验证数据

• 改进的 Cpk：在批量生产中，通过模制冷却通道进行均匀冷却，可将 Cpk 从 1.0 水平提高到 1.33 以上。
• 消除飞边：通过调节分型线间隙至多0.003mm ，可以完全消除飞边缺陷。
• 变形率降低：模具温度变化控制在±1℃以内，零件变形减少35%。

如果您的产品遇到翘曲或飞边问题，请提交您的项目要求，JS Precision 专家将提供免费的 Moldflow 分析。

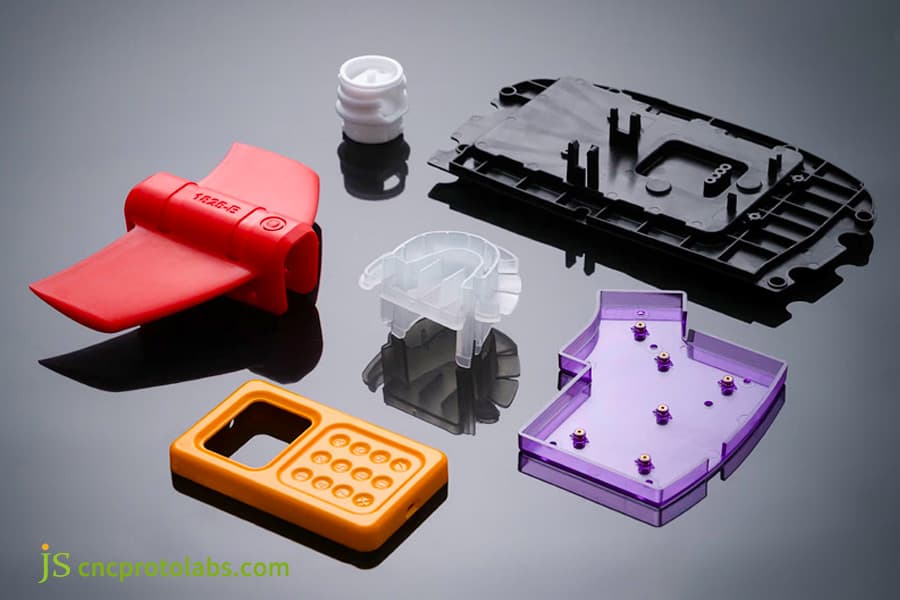

图 3：塑料注塑组件的质量控制检查。

高精度塑料模具如何选择优质钢材和热处理？

钢材用于高精度塑料模具根据塑料材料的腐蚀性和研磨性来选择，真空淬火结合深冷处理，硬度范围为52至56HRC，模具寿命保证在百万次以上。

常用模具钢性能比较

钢种​	推荐应用​	硬度（HRC）​	耐腐蚀性​	尺寸稳定性​
一胜百S136	一般精密、医疗、光学	52-54	出色的	非常好
乌德霍尔姆 ELMAX	玻璃填充塑料，高耐磨	56-58	好的	出色的
NAK80	大腔体，预硬化	38-42	公平的	好的

深冷处理工艺步骤

1. 真空淬火：加热至1020℃，油淬或气淬。
2. 二次回火： 520℃回火两次，每次保温2小时。
3. -196℃液氮深冷处理：缓慢冷却至液氮温度，保温4小时，然后缓慢恢复至室温，消除内部残余应力。

钢材选择建议

1. 通用精密零件： ASSABS136，硬度52-54 HRC，耐腐蚀性极佳。
2. 玻璃纤维增​​强工程塑料： Uddeholm ELMAX，硬度56-58 HRC，非常高的耐磨性。
3. 巨大型腔： NAK80预硬钢，硬度38-42 HRC，切削加工性良好。

通过材料和热处理之间的最佳匹配，客户模具可保持长达一百万次循环的尺寸稳定性定制模具加工服务。

不确定哪种钢材适合您的长期生产？请咨询 JS Precision 工程师，获取有关钢种和热处理的定制建议。

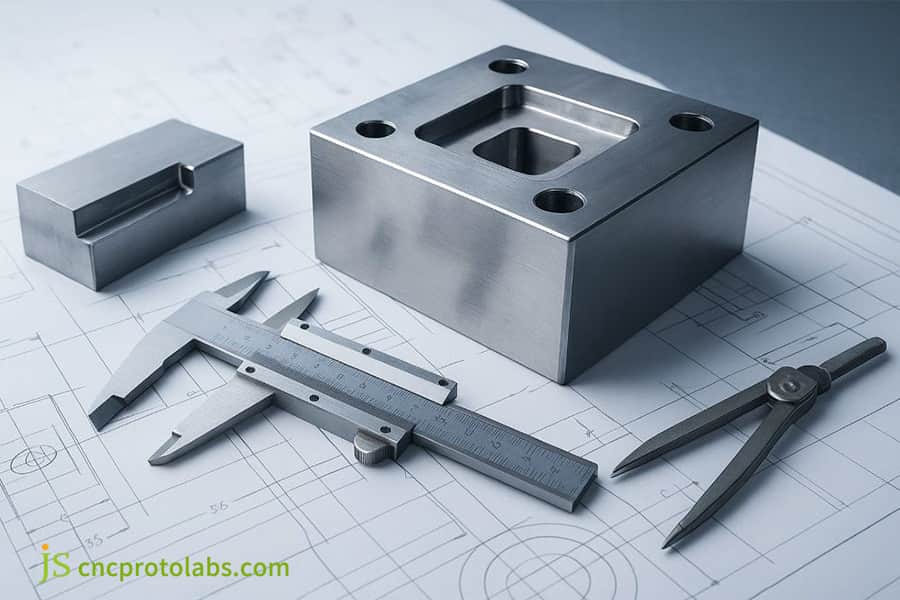

图 4：热处理后加工的优质钢模具部件。

CMM 温度补偿在精密注塑模具服务中如何发挥作用？

精密注塑模具服务采用坐标测量机温度补偿机制，通过传感器实时监控环境和工件温度。它利用线膨胀系数调整测量数据，并通过24小时的热浸泡过程确保准确性。

三坐标测量标准

• 测量环境保持恒温：保持测量室温20±0.2℃，避免环境干扰。
• 24小时均热：在进一步加工之前，将模具部件放置在房间中24小时以冷却和稳定，以便散发加工产生的残余热量。
• 实时温度补偿： Zeiss PRISMA 探头具有温度传感器，可自动补偿材料的线性膨胀。

ISO 1:2022规定：几何尺寸规格的参考温度应为20℃。

作为对标准承诺的一个例子，一家提供注塑模具服务的公司 JS Precision将零件在热浸泡过程中保持在固定温度环境下 24 小时，这使得 CMM 测量数据能够高度准确地反映实际尺寸。

检查输出

• FAI（首件检验）报告：全面尺寸检查，涵盖记录的实际测量结果以及公差区域。
• Cpk≥1.33 工艺能力指数图：表明工艺稳定、一致，适合连续生产。
• 行业标准：达到ISO 13485 和 IATF 16949 标准中规定的可追溯性要求。

JS Precision如何解决电动汽车连接器模具±0.004mm翘曲挑战？

通过采用3D随形冷却通道、镜面电火花加工边角细节以及二次退火消除应力， JS Precision成功地将汽车连接器模具的横向变形控制在0.003毫米以内。

客户面临的挑战

一个汽车零部件一级制造商正在开发由 PA9T+30% GF 材料制成的 64 针微型高压连接器模具。在最初的测试中，原供应商的模具在针孔位置造成了0.012毫米的累积公差误差（超出客户规格的3倍≤±0.004毫米），而且在注塑过程中，针孔边缘的飞边现象也很常见。

JS Precision的解决方案

• 结构重塑：一项复杂的任务已经完成，其中一个大型腔被分解成较小的型腔镶件，单个零件将变得更容易加工。
• 随形冷却：通过采用SLM 3D打印技术，可以在所有刀片周围制造宽度仅为1.5毫米的冷却微通道。
• 精密加工：选用硬度为54HRC的S136钢，使用牧野五轴机床进行精铣，然后对铜钨电极进行镜面放电加工作为精加工。制造精密模具的所有步骤都是在恒定的气候条件下完成的。

从最初的挫折中吸取的教训

在第一个测试中，经过多次热变化循环后，刀片轻微移动（约 0.005 毫米）。移动的原因是刀片夹紧板在非常高的压力下发生弹性变形。为了解决这个问题，团队将夹板的材料改为高刚性SKD61钢（氮化），并在总装前进行150℃去应力退火后引入了额外的步骤。这一变化凸显了改进定制模具服务的不断努力。

最终结果

参数​	原始供应商​	JS精密​
销孔位置公差	0.012毫米	+0.0025mm
周期时间	28秒	19秒
闪光灯	是的	没有任何

该模具实现了20万次连续循环，分型线上无飞边，生产周期时间从28秒缩短至19秒。

如果您在复杂微模具加工中遇到类似瓶颈，请联系JS Precision专家团队，获取免费的工程改进建议。

精密模具解决方案和模具服务的透明成本结构是怎样的？

费用为精密模具解决方案由模架和进口钢材（30%）组成。高精度加工工时占45%。 DFM 和 CMM 检验 15%。试模加包装10%。高精度（0.005mm）模具的价格比标准模具（±0.02mm）贵30%至50% 。

成本明细

• 材料成本： LKM 标准模架搭配进口 ASSAB 或 Uddeholm 钢材。
• 加工时间：气候控制 5 轴 CNC 和镜面放电加工机的每小时费用和实际加工时间。
• 质量保证：费用还包括100% CMM 测量和 CPK 数据报告的生成。

成本效益分析

• 溢价理由：高精度模具30%-50%的溢价是由于设备折旧以及缓慢、精细的切割所需的时间造成的。
• 长期摊销优势： 100万次的使用寿命使单位模具摊销成本降低40%以上。
• 返利政策：通过模具成本返利政策，JS Precision提供模具成本返利批量注射成型阶段。

通过定制模具服务的透明报价，客户可以了解每笔费用的去向。

为什么与 JS Precision 合作提供定制模具加工服务？

我们的定制模具服务的核心是始终如一的高质量交付，精度为 0.005 毫米，保证模具预期寿命为 1,000,000 次循环，以及涵盖从 DFM 设计到批量注塑成型的一站式解决方案响应系统。

核心竞争优势

• 硬件配置：采用牧野安达蔡司进口高端机器，置于制造工厂控制恒温（20±0.5℃）。
• 行业经验：拥有超过15年的出口高精密模具制造经验，服务于医疗、汽车、电子行业。
• 风险管理：提供补充性的DFM 分析、Moldflow 模拟、首件检验报告以及持续的模具售后维护支持。
• 沟通效率：与工程团队的直接沟通渠道，24小时周转时间保证，以及每周项目状态视频报告。

端到端服务流程

1. 3D CAD评估：工程师团队将在CAD完成后12小时内进行DFM（可制造性设计）分析。
2. DFM/ Moldflow 分析：模流填充和凝固模拟、浇口位置的优化选择以及随形冷却通道的开发。
3. 高精度加工（恒温）： 5轴CNC加工与镜面电火花加工在20±0.5℃的房间内协作。
4. CMM 全面检查： 24 小时热稳定后通过蔡司 CMM 进行完整尺寸检查，准备 FAI 和 CPK 报告。
5. 初审&样品交付：将第一批样品交给客户审批。
6. 模具护理：在客户的批量生产阶段提供技术支持和模具服务。

在选择精密注塑模具服务时，JS Precision的自营工厂模式确保了DFM→模具→注塑→检验的闭环系统，使交货节奏和质量控制更加可控。

常见问题解答

Q1: JS Precision的精密注塑模具服务可以达到的最严格的公差是多少？

在恒温（20±0.5℃）环境下，JS Precision通过高速铣削和EDM镜面精加工的组合可以实现刀片的最严格公差为±0.002mm。

Q2: 如何获得定制模具服务的准确报价和交货时间？

上传您的 3D CAD 文件(STEP/IGES) 通过我们的在线查询系统或直接联系我们的销售部门。 JS Precision的工程团队将为您提供免费的DFM（可制造性设计）分析，透明的报价，项目的交付时间在12小时内，通常为3至5周。

Q3：高精度大批量注塑产品出现飞边缺陷的原因是什么？

模具飞边的主要原因是分型线间隙大于0.005毫米、模架刚性不足和/或冷却不均匀。 JS Precision 通过分型线研磨和 CMM 扫描来防止飞边。

Q4：什么是高精度模具制造中的随形冷却技术？

随形冷却是指通过金属 3D 打印创建与模具型腔形状相匹配的冷却通道。与直接钻孔相比，随形冷却通道在控制模具表面外部温度方面更加准确，并且还可将冷却循环时间减少 30% 以上。

Q5：深冷处理如何延长JS Precision高精度塑料模具的使用寿命？

JS Precision的深冷工艺是将淬火的模具钢放置在-196℃的液氮冷冻室中。该工艺将残余奥氏体转化为马氏体并消除微应力，这将使模具生产周期超过 100 万次时达到稳定的模具尺寸。

Q6：为什么模具部件在三坐标检测前需要保温？

热膨胀和收缩是金属的物理特性，因此铣削加工后加工零件的测量很容易出现不准确的情况。 JS Precision要求所有精密模具部件在20±0.2℃的检验室中进行24小时的热处理。这使得从机器获得更准确的数据成为可能。

Q7: 如何选择玻璃填充工程塑料的定制模具服务？

由于玻璃填充塑料确实具有磨蚀性，我们建议您使用 UD Deholm ELMAX 或粉末冶金钢和 PVD ​​涂层，以获得超过 60 HRC 的表面硬度。上传您的图纸并获取报价。我们总是很乐意根据您的要求提出最佳解决方案。

Q8：采购经理在评估精密模具解决方案供应商时应验证哪些资质？

主要属性是：温控加工和检验车间、蔡司等精密测量设备、 ISO 9001:2015 和 IATF 16949（或 ISO 13485）认证、超越基本的 DFM 和 Moldflow 分析，以及 Cpk 为 1.33 的质量记录。

概括

在制造高精度部件时，选择加工公差为±0.005mm的精密注塑服务对于确保产品质量至关重要。通过对模具钢进行严格的深冷处理和透明的成本建模，公司可以降低成本并提高效率，同时确保模具寿命达到一百万次循环。

如果您需要提高高精度注塑件的质量并降低供应链风险，JS Precision 可以提供一站式解决方案，范围从 DFM 设计分析和 Moldflow 模拟到微米级模具制造。上传您的 3D CAD 图纸今天，我们的模具工程专家团队将在 12 小时内提供免费的技术评估和透明的报价。
