Serviços de sobremoldagem de PCBs: Fabricação de invólucros para os setores automotivo e médico

A sobremoldagem de PCBs cria uma nova abordagem para embalagens, permitindo que as embalagens de dispositivos automotivos e médicos resolvam problemas de confiabilidade que os métodos existentes não conseguem solucionar.

O sensor do seu carro falha após 30.000 quilômetros devido a vazamento de óleo? As frestas na carcaça do seu dispositivo médico portátil representam uma zona morta para a esterilização?

As soluções tradicionais de embalagem criam custos ocultos que diminuem a confiabilidade e exigem manutenção constante. A solução requer uma transformação completa dos métodos de embalagem existentes.

Resumo das respostas principais

Principais conclusões

• Abandone os parafusos e as carcaças:

O único método eficaz para alcançar o isolamento físico em situações que apresentam tanto altas vibrações quanto necessidades constantes de limpeza exige que as organizações utilizem a tecnologia de sobremoldagem de PCBs.

• Critérios para seleção de material médico:

Na área médica, os serviços de encapsulamento de PCBs são utilizados para implantes, enquanto a sobremoldagem de PCBs serve como componente essencial para equipamentos que exigem múltiplas rodadas de esterilização externa .

• Custo total de propriedade:

Os custos totais de montagem e retrabalho na JS Precision podem ser reduzidos em mais de 30% por meio de seus serviços abrangentes de sobremoldagem.

Por que confiar na JS Precision para sobremoldagem de PCBs?

Escolher o parceiro certo para sobremoldagem determina diretamente a confiabilidade do seu produto e a sua competitividade no mercado.

Com 20 anos de experiência em sobremoldagem de PCBs, a JS Precision oferece suporte estável e confiável, tendo atendido mais de 200 clientes dos setores automotivo e médico em todo o mundo e concluído mais de 500 projetos personalizados, ajudando você a mitigar os riscos de cooperação.

Nossos processos de produção seguem rigorosamente o sistema de gestão da qualidade médica ISO 13485:2016 , o que garante que cada produto recebido atenda aos altos padrões da indústria e não apresente problemas de qualidade.

Os serviços de sobremoldagem da JS Precision oferecem soluções precisas para seus problemas de embalagem com radares de ondas milimétricas para direção autônoma de nível 3. Esses problemas incluem deformação da antena e desvios excessivos de alcance causados ​​por fixações tradicionais com parafusos.

O processo de moldagem por baixa pressão permite reduzir as variações de alcance em valores que começam em 2,5 metros e terminam em 0,3 metros. O teste de névoa salina de 1000 horas garante proteção completa contra problemas de vazamento.

Nossos PCBs sobremoldados personalizados permitem que empresas de dispositivos médicos obtenham a certificação USP Classe VI , o que possibilita a entrada de seus produtos nos mercados europeu e americano, enquanto buscam oportunidades de negócios internacionais.

O ambiente de sala limpa Classe 7 da JS Precision, juntamente com suas máquinas de moldagem por injeção totalmente automatizadas, permite que você alcance um controle de precisão de 0,1 mm para as necessidades do seu produto.

Nosso serviço completo, que começa com a análise DFM e o projeto do molde e termina com a entrega da produção em massa, permite que você reduza as conexões da cadeia de suprimentos, ao mesmo tempo que consegue uma redução de 3 a 5 dias no tempo de entrega e economiza tempo e dinheiro.

Oferecemos soluções personalizadas para atender às necessidades de resistência à vibração em eletrônicos automotivos e aos requisitos de esterilidade de dispositivos médicos, ajudando você a reduzir o custo total de propriedade e, ao mesmo tempo, aumentar a comercialização do seu produto.

Se você está enfrentando dificuldades com a confiabilidade, precisão ou certificação da embalagem de suas placas de circuito impresso (PCBs), entre em contato com nossos engenheiros, envie seus requisitos e receba uma análise de fabricação DFM gratuita para obter uma solução personalizada.

Por que usar sobremoldagem de PCB para carcaças de automóveis e equipamentos médicos?

O processo de sobremoldagem de PCBs utiliza materiais poliméricos termoplásticos ou termofixos para criar uma única camada protetora ininterrupta que protege a placa de circuito.

O sistema oferece melhor proteção contra vibrações e derramamentos de líquidos do que os métodos tradicionais de fixação com parafusos, pois elimina as conexões físicas que causam esses problemas.

O sistema permite que o equipamento funcione de forma confiável por longos períodos em condições extremas, minimizando as necessidades de manutenção e os custos de substituição do equipamento .

Desempenho NVH automotivo: Eliminando o afrouxamento de parafusos e a ressonância

A operação automotiva gera uma ampla faixa de frequências de vibração, de 10 a 2000 Hz. O sistema tradicional de conexão por parafuso perde 40% de sua resistência à pré-carga após 500 horas, o que facilita a quebra do equipamento.

A moldagem por baixa pressão é o principal método de sobremoldagem de placas de circuito impresso (PCBs). Ela protege tanto a PCB quanto o terminal do conector, criando um sistema de amortecimento que elimina todas as vibrações em toda a estrutura.

O processo estabelece um sistema de proteção completo que absorve todas as vibrações de alta frequência quando ocorre o contato entre o carro e o ambiente ao seu redor.

Limpeza completa de dispositivos médicos: como obter superfícies estéreis.

Os dispositivos médicos exigem um nível de esterilidade extremamente elevado, sendo que os resíduos bacterianos nas junções da embalagem são muito maiores do que em superfícies lisas.

A moldagem por injeção com sobremoldagem produz invólucros sem costuras, com uma rugosidade superficial Ra < 0,8 μm, o que permite que o material suporte múltiplos ciclos de esterilização em autoclave a 134 °C, mantendo os padrões de esterilidade.

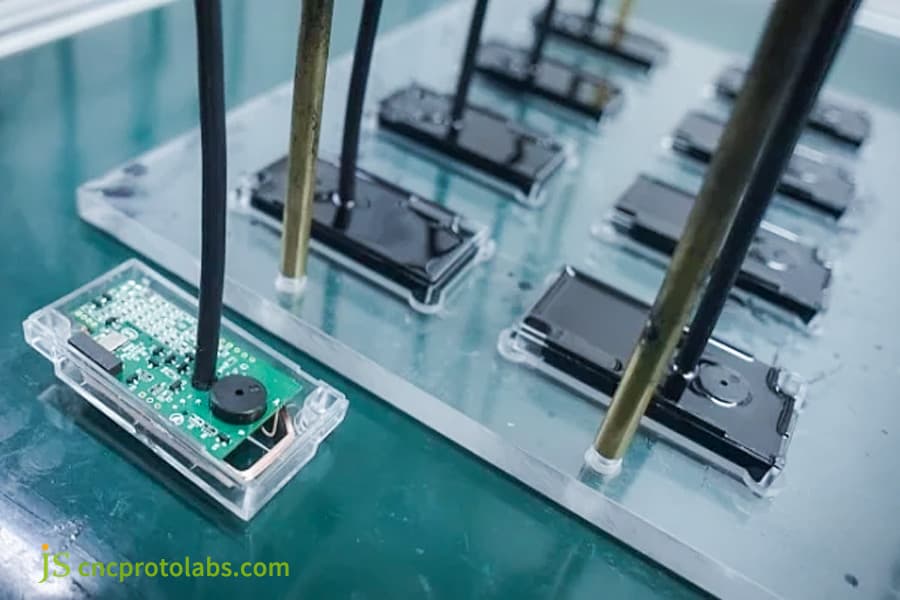

Figura 1: Vista ampliada de uma placa de circuito impresso (PCB) verde posicionada dentro de um molde transparente, com fios sendo inseridos em seus componentes, ilustrando a configuração para sobremoldagem de PCBs.

Serviços de encapsulamento de PCB versus sobremoldagem: o que é grau médico?

A indústria médica utiliza compostos elastoméricos para encapsulamento de placas de circuito impresso (PCBs) porque esses materiais controlam a pressão dentro dos implantes.

A indústria médica utiliza a sobremoldagem de grau médico para criar invólucros termoplásticos finos e leves . Os dois materiais têm usos diferentes, pois um é adequado para implantes internos, enquanto o outro é indicado para dispositivos externos.

Encapsulamento de PCB: Amortecimento de tensão para implantes

Os serviços de encapsulamento de PCBs à base de silício, com módulo de elasticidade inferior a 5 MPa, funcionam como um sistema de proteção que protege as juntas de solda de marca-passos contra pressão cíclica de 0,1 a 10 Hz. Todos os compostos de encapsulamento que utilizamos possuem certificação USP Classe VI, garantindo a segurança humana.

A placa de circuito impresso implantada precisa de um revestimento protetor que atue como uma "esponja macia e amortecedora" que absorva os movimentos do corpo, protegendo as juntas de solda contra danos.

Sobremoldagem: Utilizada para dispositivos externos esterilizados repetidamente.

As peças de mão cirúrgicas e outros dispositivos externos precisam suportar mais de 1000 ciclos de esterilização. A moldagem por injeção com sobremoldagem utiliza materiais de PP ou COC com dureza superficial Shore D superior a 65 para criar uma superfície resistente a riscos que não absorve desinfetantes, mantendo-se limpa por longos períodos.

Comparação de materiais de sobremoldagem de grau médico

Está em dúvida entre serviços de encapsulamento de PCB ou sobremoldagem de PCB para seus equipamentos médicos? Entre em contato conosco para obter aconselhamento gratuito na seleção e minimizar os riscos da escolha de materiais.

Quais certificações de biocompatibilidade são necessárias para a moldagem por injeção com sobremoldagem de grau médico?

A moldagem por injeção com sobremoldagem de grau médico deve passar nos testes ISO 10993-4/-5/-10 para citotoxicidade, sensibilização e biocompatibilidade, além do teste de extração USP Classe VI a 121°C, em conformidade com a norma ISO 10993-1:2021. O ambiente de produção deve atender aos padrões de sala limpa ISO 14644-1 Classe 7.

Produção em Salas Limpas e Segurança de Materiais

A moldagem por injeção com sobremoldagem de grau médico deve ser produzida em uma sala limpa Classe 7 (< 352.000 partículas >0,5μm por metro cúbico) para evitar contaminação.

Os materiais utilizados neste processo devem obter a certificação USP Classe VI, que demonstra sua segurança para consumo humano, uma vez que não produzem toxicidade sistêmica aguda.

Resistência à esterilização: resistência à autoclavagem e à radiação gama

Dispositivos médicos requerem esterilização repetida. A placa de circuito impresso (PCB) encapsulada por sobremoldagem precisa suportar 100 ciclos de 134 °C, vapor a 2 bar ou irradiação gama de 25 a 50 kGy sem apresentar amarelamento ou rachaduras. Nossos materiais de PP e COC, comumente utilizados, atendem facilmente a esse requisito.

Embalagem ultraminiaturizada: dispositivos portáteis e implantáveis

O projeto de dispositivos implantáveis ​​portáteis e de pequeno porte exige uma espessura de parede total que não exceda 1,5 mm, enquanto o processo de injeção precisa atingir níveis de pressão acima de 2000 bar para preencher com sucesso seus espaços internos.

O molde requer um sistema de canais quentes e um sistema de válvulas de agulha sequenciais para funcionar eficazmente. Nossa equipe técnica consegue implementar isso com precisão, tornando os dispositivos menores e mais portáteis.

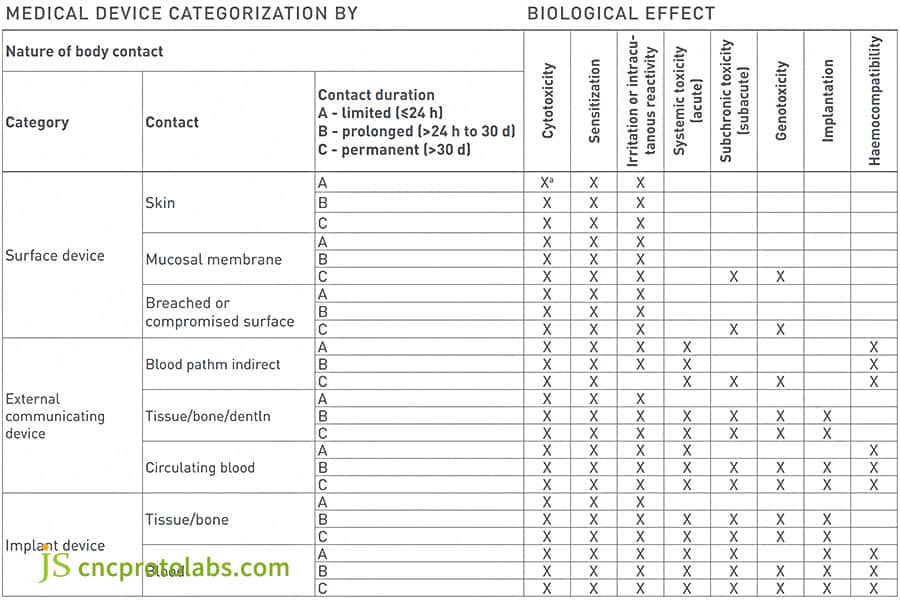

Figura 2: Um gráfico detalhado que categoriza dispositivos médicos com base em efeitos biológicos, natureza do contato e duração, descrevendo os padrões de biocompatibilidade exigidos para certificação.

A moldagem por baixa pressão pode resistir a fluidos automotivos e à partida a frio?

A moldagem por baixa pressão utiliza materiais de poliamida ou poliolefina para formar ligações químicas em nível molecular com insertos metálicos, o que permite que o material resista à penetração de fluido de transmissão, fluido de freio e sal de degelo, mantendo a vedação mesmo em partidas a frio a -40°C.

Modos de falha de vedações tradicionais

O uso de fluido de transmissão faz com que as vedações de borracha NBR tradicionais se expandam em 15% a 25%, o que resulta em uma redução de 30% na dureza, levando, em última análise, a problemas de vazamento durante o uso prolongado.

Nossos serviços de sobremoldagem utilizam materiais de poliamida não polar que apresentam uma variação máxima de volume de imersão de menos de 0,5% em 24 horas, proporcionando um desempenho de vedação confiável.

Alcançando canais de permeabilidade zero

A moldagem por baixa pressão utiliza uma faixa de pressão de injeção de 5 a 30 bar, o que requer uma viscosidade de fusão inferior a 500 Pa·s para permitir a infiltração do material através de folgas de 0,2 mm entre os componentes e terminais da placa de circuito impresso.

Após o processo de cura, o material cria uma barreira em nível molecular que impede a entrada de óleo e vapor de água no ambiente, com uma taxa de permeabilidade ao vapor de água inferior a 0,01 g/m²/dia.

Em termos simples, é como colocar uma "capa de chuva impermeável de polímero sem costuras" na placa de circuito impresso, onde o óleo e o vapor de água não conseguem penetrar em nenhuma fresta.

Tabela comparativa de dados de testes de tolerância a fluidos automotivos

Como alcançar a fabricação com zero defeitos de componentes eletrônicos automotivos por meio de serviços de sobremoldagem?

Os componentes eletrônicos utilizados em veículos devem atender a padrões extremamente elevados de confiabilidade.

Os serviços de sobremoldagem garantem a entrega de componentes eletrônicos automotivos com zero defeitos graças ao seu sistema de produção padronizado e ao seu controle preciso de processos, resultando em menos de 10 defeitos por milhão e, assim, ajudando os clientes a economizar em custos de retrabalho.

Sistema de fabricação em conformidade com a IATF 16949

Nossas linhas de produção operam de acordo com os requisitos da IATF 16949, pois utilizamos métodos PFMEA e planos de controle em nossas operações. O sistema registra e monitora os parâmetros do processo de moldagem por injeção, incluindo o controle de temperatura com precisão de um grau Celsius e o controle de pressão com precisão de 0,5 bar.

Estrutura de embalagem de sensores e ECU reforçada

O processo de sobremoldagem resulta na proteção completa tanto da placa de circuito impresso (PCB) quanto dos terminais do conector, o que leva a um aumento na resistência à tração de 5 kgf para 30 kgf, enquanto o componente pode suportar um impacto mecânico de 50 g, protegendo contra vibrações e choques automotivos que, de outra forma, causariam o desprendimento e danos ao conector.

Resistência à vibração de alta frequência e à fadiga por ciclos térmicos

A placa de circuito impresso sobremoldada foi submetida a testes de acordo com as normas ISO 16750, que demonstraram que não se desenvolveram fissuras de delaminação após 500 ciclos térmicos entre -40℃ e 125℃.

Selecionamos materiais de baixo módulo (como o TPU) para absorver a diferença na expansão térmica entre a placa de circuito impresso e a carcaça, evitando falhas de encapsulamento.

Moldagem por sobreposição de PCB para ADAS: como manter a mira do Lidar precisa?

Através do uso de um design de molde de baixa contração, que compensa a contração entre 0,2% e 0,5%, e reforço com fibra de vidro, conseguimos um controle de planicidade da placa de circuito impresso sobremoldada dentro de 0,1 mm, o que permite que o LiDAR mantenha uma precisão de alcance que atenda aos requisitos ADAS em distâncias de 100 metros.

O impacto de uma deformação de 0,1 mm no LiDAR

O plano de montagem da lente óptica do LiDAR deve manter uma inclinação de 0,1 mm, pois isso causa um deslocamento do ponto de 0,5 metros a 100 metros, o que resulta em falha no reconhecimento da faixa e consequente frenagem indevida. Portanto, a sobremoldagem da placa de circuito impresso (PCB) precisa estabelecer requisitos rigorosos para o controle da deformação por empenamento.

Materiais de baixa contração e projeto de compensação de moldes

Materiais amorfos apresentam uma taxa de contração entre 0,5% e 0,7%, enquanto materiais semicristalinos atingem uma taxa de contração entre 1,5% e 2,0%, de acordo com suas medições. As cavidades do molde 3D do nosso sistema utilizam a taxa de contração medida para compensação, e adicionamos um ângulo de saída de 0,2° para evitar deformações do produto.

Precisa controlar a planicidade da sobremoldagem de PCBs com precisão de 0,1 mm? Envie seus desenhos para receber um orçamento e aproveite os serviços completos de sobremoldagem.

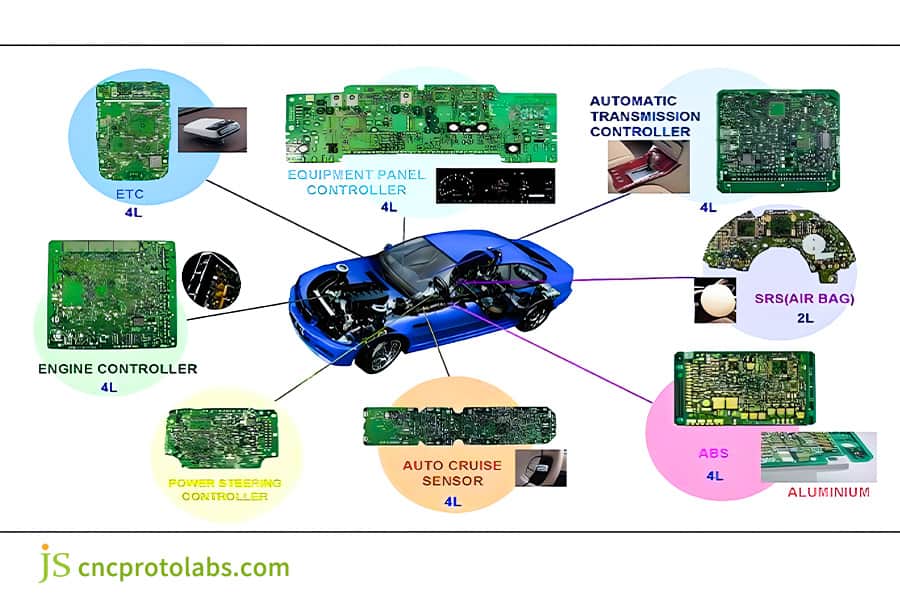

Figura 3: Diagrama ilustrativo mostrando várias unidades de controle eletrônico automotivo e suas respectivas placas de circuito impresso (PCBs), integradas à estrutura de um carro, destacando a aplicação da sobremoldagem em sistemas ADAS e outros sistemas veiculares.

Quais são as falhas de engenharia comuns e as medidas preventivas no projeto de moldes para peças sobremoldadas?

A qualidade das peças sobremoldadas é avaliada inicialmente por meio do projeto do molde, que estabelece os critérios iniciais de avaliação. Os três principais tipos de falhas de molde incluem problemas de transbordamento, problemas de porosidade e componentes inseridos desalinhados.

A etapa DFM pode prevenir 90% dos defeitos por meio de três processos específicos, que envolvem o fechamento preciso do molde, o projeto do canal de ventilação e os pilares de localização no molde que atendem aos padrões de projeto de moldes ASTM D3641-21 .

Controle de transbordamento: Linha de partição de molde de precisão

As operações de montagem tornam-se impossíveis quando a espessura da sobremoldagem excede 0,05 mm. Nossos serviços de sobremoldagem exigem dureza do aço do molde de HRC 52 ou superior, planicidade da superfície de separação inferior a 0,01 mm e ponto de comutação da pressão de injeção com precisão de 0,1 segundos para controlar eficazmente o transbordamento.

Eliminação da porosidade: ventilação e otimização dos parâmetros do processo

A porosidade pode reduzir a rigidez dielétrica em 30%. Utilizamos moldagem por injeção em estágios, que combina o preenchimento em baixa velocidade de 95% da cavidade com a estampagem em alta velocidade, além de ranhuras de ventilação de 0,02 mm de largura para reduzir o gás residual para menos de 0,1% , eliminando completamente a porosidade.

Posicionamento do inserto: prevenindo o desalinhamento da injeção

A pressão de injeção pode curvar uma placa de circuito impresso (PCB) de 0,2 mm de espessura em mais de 0,1 mm, o que resulta no desalinhamento dos componentes inseridos. Nosso projeto de molde inclui pilares de suporte com 1,0 mm de diâmetro, que utilizamos para pré-furar os orifícios de posicionamento na PCB, e definimos a folga do pino de posicionamento em 0,005-0,01 mm para obter um posicionamento preciso.

Estudo de Caso: Projeto de Encapsulamento de Módulo de Antena de Radar de Ondas Milimétricas para Condução Autônoma

Uma empresa de direção autônoma, conhecida por seu radar de ondas milimétricas de nível 3 (77 GHz), enfrentou dificuldades durante a implantação da produção em massa devido a problemas no processo de encapsulamento do radar. Esse problema foi resolvido com sucesso por meio dos serviços de sobremoldagem da JS Precision.

Desafios encontrados:

Inicialmente, o cliente utilizou parafusos para fixar a caixa. As tolerâncias de montagem produziram uma deformação de 0,12 mm que afetou o plano da antena, gerando um erro de distância de 2,5 metros a 150 metros, o que causou frenagens falsas, e o sistema não atendeu aos requisitos de teste de nível automotivo.

As folgas na carcaça permitiram a ciclagem térmica, possibilitando a infiltração de sal de degelo, o que resultou em corrosão da linha de alimentação e redução do desempenho em 4 dB. O rendimento do produto atingiu 75%, enquanto os cinco processos de montagem exigiram mão de obra excessiva, resultando em baixa eficiência de produção.

Solução:

A JS Precision forneceu ao cliente serviços completos de sobremoldagem, desenvolvendo uma solução personalizada para atender às suas principais necessidades.

O sistema de moldagem por injeção de baixa pressão que utilizamos para criar a placa de circuito impresso do radar e a área da linha de alimentação da antena eliminou completamente todas as tolerâncias de montagem e folgas da carcaça.

O material de poliolefina selecionado, com baixa constante dielétrica (Dk=3,0, 1MHz), proporciona excelentes propriedades de isolamento, ao mesmo tempo que reduz a interferência do sinal para manter a detecção precisa por radar.

O sistema manteve a pressão de injeção em 20 bar, enquanto a temperatura do molde permaneceu em 90°C para evitar que as peças de sobremoldagem da placa de circuito impresso sofressem danos resultantes de condições de alta temperatura e pressão.

Nosso projeto de molde inclui oito pilares de suporte para PCB com um diâmetro de 0,6 mm para evitar que a placa se dobre ou se deforme durante a moldagem por injeção.

Utilizamos a compensação de cavidade 3D para corrigir a taxa de contração do material (0,4%), enquanto adicionamos um ângulo de inclinação de 0,2° para atingir os requisitos de planicidade padrão para os produtos acabados.

A espessura do revestimento foi rigorosamente controlada em 1,2 mm ± 0,05 mm, garantindo o desempenho da vedação sem afetar a transmissão do sinal de radar. O processo de produção passou por otimização, o que reduziu o número de etapas de montagem de cinco para uma , resultando em ganhos significativos de eficiência produtiva.

Resultados finais:

Os testes mostraram que a deformação da antena atingiu 0,03 mm e o teste de alcance de 150 metros resultou em um erro de medição de 0,3 metros, o que atende aos padrões automotivos.

Os testes demonstraram que não houve vazamento do produto após 1000 horas de teste de névoa salina e 2000 horas de teste de choque térmico. O desempenho de perda de inserção do alimentador melhorou para um valor de -5,1 dB. O rendimento do produto atingiu um aumento de 99,8%.

O processo de montagem tornou-se mais simples, o que resultou na redução do tempo de montagem de cada unidade de 12 minutos para 3 minutos, na queda dos custos de mão de obra em 40% e na redução dos custos unitários totais em 18%, gerando uma economia anual de quase US$ 500.000 para o cliente.

O processo de fabricação agora requer 18 dias, em vez dos 25 dias anteriores, para a entrega do produto.

Se o seu equipamento enfrenta desafios de embalagem semelhantes, envie seu modelo 3D para receber uma análise DFM gratuita, encontrar soluções rapidamente e reduzir os custos de produção.

Perguntas frequentes

P1: Qual é a quantidade mínima de encomenda para sobremoldagem de PCB?

Para testes, um pedido mínimo de 10 peças é suficiente. Para produção em massa, recomendamos 1000 peças/ano ou mais para melhor distribuir os custos de molde e reduzir os custos unitários de produção.

Q2: Qual a espessura máxima dos componentes de PCB que a moldagem por baixa pressão pode abranger?

A moldagem por baixa pressão permite a fabricação de componentes com até 15 mm de espessura e uma espessura mínima de parede de 0,8 mm, atendendo aos requisitos da maioria dos dispositivos eletrônicos automotivos e médicos, bem como de aplicações de design miniaturizado.

P3: É possível retrabalhar placas de circuito impresso sobremoldadas?

Teoricamente, podem ser retrabalhados amolecendo o material com calor, mas o processo é complexo e dispendioso, sendo geralmente considerado irrecuperável. Recomenda-se um rigoroso controle de qualidade durante a produção.

Q4: O material de sobremoldagem de grau médico possui propriedades antibacterianas inerentes?

Materiais básicos de grau médico, como PP e COC, não possuem propriedades antibacterianas. Agentes antibacterianos de íons de prata/zinco podem ser adicionados para atender aos requisitos de esterilidade médica.

Q5: O revestimento de sobremoldagem de grau automotivo suporta diesel ou gasolina?

Os materiais de poliamida comuns não são resistentes a combustíveis. Para equipamentos relacionados a combustíveis, utilizamos fluoropolímeros (como o PVDF), que podem suportar a corrosão por combustível a longo prazo.

Q6: Qual é a faixa aproximada de custos de moldes para sobremoldagem?

Os custos dos moldes variam de US$ 20.000 a US$ 80.000, dependendo principalmente do número de cavidades, do mecanismo de extração do núcleo e do sistema de canais quentes. Estruturas mais complexas resultam em custos mais elevados.

Q7: Qual é o menor tamanho de PCB que pode ser encapsulado?

Podemos encapsular uma ampla gama de tamanhos, desde micro PCBs de 2 mm x 2 mm até PCBs grandes de 500 mm x 500 mm . Os tamanhos específicos podem ser ajustados para atender a necessidades específicas.

Q8: A JS Precision pode fornecer serviços de montagem de PCB e sobremoldagem simultaneamente?

Nossa empresa oferece serviços completos para montagem de placas de circuito impresso (PCBs) e sobremoldagem, o que otimiza as operações da cadeia de suprimentos, reduz custos e possibilita uma entrega mais rápida em 3 a 5 dias.

Resumo

As indústrias automotiva e médica precisam de soluções mais avançadas do que os métodos padrão de rosca e encapsulamento, pois esses métodos não conseguem atender aos padrões essenciais de controle de vibração e fluidos, esterilidade e precisão.

A sobremoldagem de PCBs, especialmente a tecnologia de moldagem por baixa pressão, proporciona proteção permanente porque sela em nível molecular e resiste à vibração e à corrosão, mantendo alta precisão.

Os serviços de sobremoldagem da JS Precision permitem que você adquira produtos que atendam aos requisitos das indústrias automotiva e médica. Nosso serviço completo reduz os custos de retrabalho de montagem em mais de 30% e diminui os prazos de entrega.

Nossa equipe de engenharia convida você a enviar seu modelo 3D e especificações operacionais para que possamos fornecer uma análise DFM gratuita e sugestões de materiais personalizadas.

Oferecemos suporte completo, desde a prototipagem até a produção em massa, ajudando você a reduzir o custo total de propriedade e a obter uma vantagem competitiva.
