Projeto de corte inferior para serviço de sobremoldagem: soluções para ejeção de peças complexas e ferramentas

Principais vantagens

• Otimização do projeto: Para o projeto de corte inferior de plástico com sobrepressão, o controle deslizante ou o mecanismo de pino oblíquo deve ter prioridade, e a tolerância de emenda do controle deslizante deve ser estritamente controlada dentro de ±0,01 mm para evitar que o revestimento de borracha pisque.
• Proporção de material: A profundidade de sobreposição entre o substrato duro (por exemplo, PA66+30% GF) e a borracha macia (por exemplo, TPE/LSR) deve ser de 1,5 mm para garantir a resistência ao cisalhamento estrutural do corte inferior.
• Decisão de aquisição: selecionar um fornecedor profissional com certificação ISO 13485 ou IATF 16949 e fornecer serviço de ferramentas de sobremoldagem é a melhor maneira de eliminar 95% dos riscos ocultos de falha de ejeção via DFM na extremidade frontal do molde, garantindo também a precisão da moldagem e o rendimento dos componentes recortados sobremoldados.

Por que confiar nos serviços de sobremoldagem da JS Precision? Expertise em soluções complexas de desmoldagem

Com mais de 20 anos de experiência prática em desmoldagem complexa de sobremoldagem, a equipe de engenharia da JS Precision realizou mais de 500 projetos de serviços de sobremoldagem envolvendo estruturas intrincadas de corte inferior. Para garantir a mais alta qualidade do nosso trabalho, não apenas cumprimos o sistema de gerenciamento de qualidade da indústria automotiva IATF 16949, mas também implementamos a ISO 13485 sistema de gerenciamento de qualidade de dispositivos médicos em todos os projetos.

Aproveitamos nosso conhecimento de equipamentos médicos e, no estágio DFM, com intervenção precoce, conseguimos reduzir a frequência de modificação do molde do cliente em 1 em relação à média usual da indústria de 3-4, encurtando significativamente o tempo do ciclo de lançamento do produto.

Durante a fase de projeto, nosso método exclusivo de cálculo de distribuição de tensão da equipe de projeto do molde prevê com precisão a resistência à desmoldagem no corte inferior para evitar falhas no teste do molde posteriormente.

Temos equipamentos de processamento de precisão de alto nível na indústria para manter a tolerância dimensional crítica do molde dentro de ±0,005 mm, o que constitui a base para alcançar zero flash lag.

Nossa equipe técnica não apenas aumenta seu conhecimento dos mais recentes conceitos de projeto de moldes e processos de fabricação de forma consistente através da participação em seminários internacionais de tecnologia de moldagem por injeção, mas também participa de discussões e colóquios para se tornar proficiente em todos os novos aspectos do projeto de moldes e da tecnologia de fabricação.

Baixe nosso white paper sobre design de corte inferior de plástico para sobrepressão para saber mais sobre soluções de engenharia e práticas recomendadas líderes do setor.

Por que o projeto complexo de corte inferior se torna um pesadelo de ejeção em serviços de sobremoldagem?

Estruturas complexas de rebaixo freqüentemente resultam em peças deformadas ou até mesmo rasgadas durante o serviço de sobremoldagem. Todos os tipos de componentes recortados sobremoldados são os primeiros a sofrer tais defeitos de produção em massa. Uma razão principal é que o aquecimento secundário do encapsulamento bicolor produz uma adesão muito forte entre os dois materiais. Se não houver um mecanismo de desmoldagem preciso e a tolerância não for controlada, uma concentração local de tensões levará, sem dúvida, à destruição da integridade da peça.

Mecanismo de micro concentração de estresse

Em comparação com um processo de moldagem por injeção de cor única, os cortes inferiores revestidos de borracha sofrem tensões compostas duplas do material de base e da borracha macia. No caso de ejeção do molde, a camada de borracha macia sofrerá tensão de tração e tensão de cisalhamento simultaneamente. Se o TPE for encapsulado com PC/ABS, o fator de concentração de microtensão Kt no corte inferior saltará para mais de 3,5, que é um pouco maior que 1,8 para moldagem por injeção de cor única.

Simplificando, é semelhante a um pequeno corte em um papel, e o papel se rasgará se for puxado com cuidado. O entalhe onde a tensão está concentrada é o canto agudo do corte inferior.

Influências das diferenças na contração de materiais

Elastômeros macios geralmente têm uma faixa de encolhimento de 1,5% a 2,5%, enquanto o encolhimento de substratos rígidos é de apenas cerca de 0,5% a 1,0%. Essa diferença de encolhimento resultará em um aumento da força de retenção no corte inferior, dificultando assim a desmoldagem.

1. Inicialmente, a camada de borracha macia envolverá firmemente o corte inferior.

2. Diferenças de encolhimento podem causar distribuição desigual de tensão, o que resulta em concentração de tensão.

3. Quando a tensão de ejeção excede a resistência à tração da borracha macia, ocorre rasgo.

Figura 1: uma mão segura uma peça plástica complexa, mostrando um desafio comum de ejeção na moldagem por injeção.

Como otimizar estruturas de ferramentas complexas com soluções inovadoras de sobremoldagem?

A chave para implementar soluções eficientes de soluções de sobremoldagem está no planejamento real de um controle deslizante de alta qualidade e mecanismos de pino chanfrado. Apenas regulando o ângulo oblíquo do pino estritamente entre 3° e 15° e selecionando o aço do molde com dureza 50HRC, é possível eliminar totalmente a interferência mecânica no corte inferior do revestimento de borracha.

Design de alta precisão do mecanismo deslizante

O mecanismo deslizante é a maneira mais comum de resolver cortes externos, e sua precisão de design é o principal motivo que influencia a qualidade do produto. A folga de encaixe do controle deslizante deve ser mantida consistentemente entre 0,005-0,012 mm. Se a lacuna for> 0,015 mm, a cola líquida fina e macia pode facilmente passar pela lacuna na presença de alta temperatura e pressão de 220 ℃, resultando em graves defeitos de flash.

• Use blocos de travamento inclinados para fornecer força de travamento de fechamento do molde suficiente.
• O sistema de guia projetado com precisão garante um movimento suave do controle deslizante.
• Revestimento de cromo duro na superfície do controle deslizante para melhorar a resistência ao desgaste e a vida útil.

Uso do mecanismo de retração de pino oblíquo

O mecanismo de retração do pino oblíquo pode ser usado para desmoldagem de cortes internos. O que é que a força de ejeção leva o pino a recair para dentro para evitar os cortes inferiores. Além disso, o mecanismo possui estrutura compacta e pode economizar espaço no molde.

• O ângulo oblíquo do pino normalmente é mantido dentro da faixa de 8 a 12.
• A folga correspondente entre o pino oblíquo e o modelo é mantida dentro de 0,008 mm.
• Uso de materiais autolubrificantes para reduzir a resistência ao atrito.

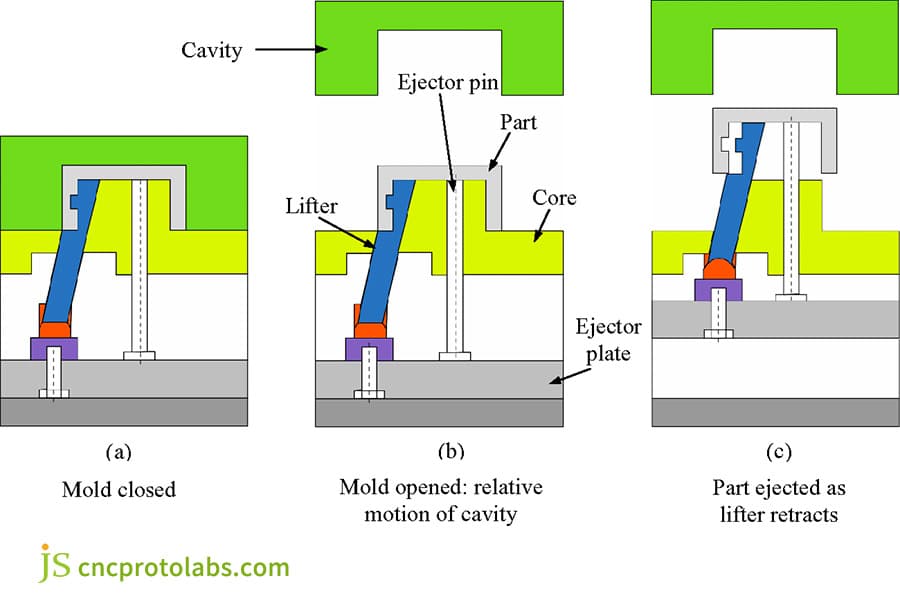

Figura 2: Diagrama do processo de abertura do molde, mostrando a ejeção do núcleo e a retração do elevador para lidar com cortes inferiores.

Como evitar rasgos de borracha macia e deformação por ejeção durante a sobremoldagem por ejeção de peças complexas?

O principal segredo para lidar com rasgos de borracha macia durante a sobremoldagem por ejeção de peças complexas é equilibrar com precisão o tempo de ejeção e a área de ejeção. Restringir a velocidade de ejeção pneumática da placa ejetora a 50 mm/s e garantir que a borracha macia seja resfriada abaixo do ponto de amolecimento Vicat são duas coisas que podem garantir zero danos ao produto.

Tecnologia de ejeção escalonada

A maioria dos oponentes apenas defende mais pinos ejetores e negligencia a resistência ao cisalhamento da interface entre a camada de revestimento e o substrato de material duro no revestimento secundário(de acordo com o ASTM D2240 padrão internacional de teste de dureza). JS Precision oferece uma solução técnica combinando etapas projeto de ejeção com ejeção assistida por válvula, que pode dispersar adequadamente o estresse de ejeção.

1. A parte do material de base dura precisa ser ejetada primeiro para que a camada de borracha macia seja inicialmente separada da cavidade do molde.

2. Em seguida, a camada de borracha macia deve ser gradualmente empurrada para fora para evitar qualquer choque repentino de estresse.

3. Uma válvula de ar na área rebaixada deve ser projetada para permitir ar comprimido para assistência na desmoldagem.

Otimização de parâmetros do sistema de ejeção

Em primeiro lugar, a distribuição da tensão de ejeção varia muito quando a dureza da borracha macia está na Shore A 40-80. Com base em muito trabalho experimental, os parâmetros principais abaixo são obtidos:

1. A área de contato do pino ejetor deve ser 35% maior do que a do molde convencional de cor única.

2. A temperatura do substrato precisa ser controlada entre 40°C-60°C.

3. A velocidade de ejeção deve ser regulada de acordo com a dureza da borracha macia. Quanto mais macia a borracha, mais lenta será a velocidade.

Você está enfrentando um alto índice de defeitos em produtos revestidos de borracha? Entre em contato com a JS Precision para obter um relatório de otimização DFM dedicado para melhorar o sistema de ejeção.

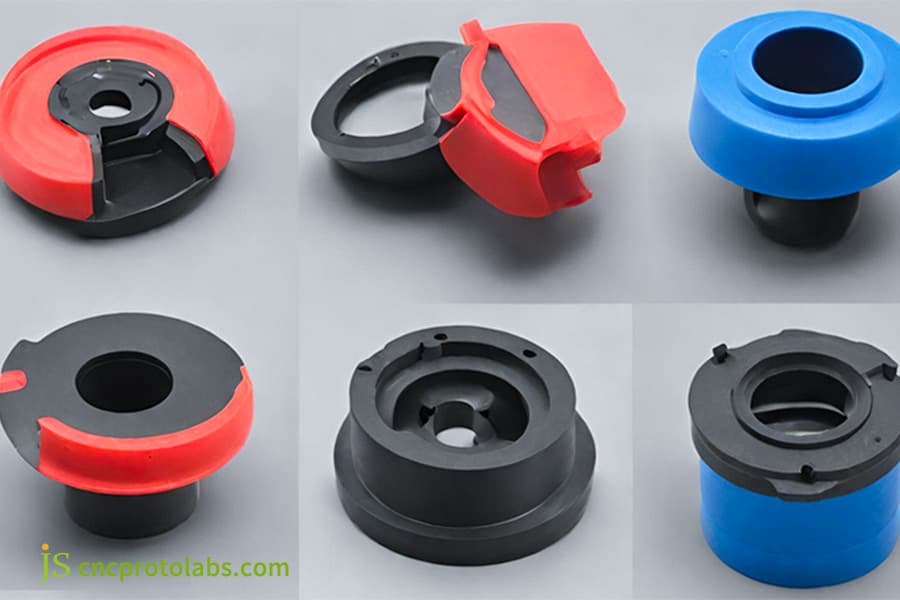

Figura 3: Peças sobremoldadas multicoloridas projetadas para ejeção segura, evitando rasgos e deformações.

Como entregar com eficiência projetos complexos de serviços de sobremoldagem personalizados usando técnicas de ejeção forçada?

A desmoldagem forçada é uma técnica normalmente utilizada em serviços de sobremoldagem altamente complexos, em que o cumprimento de uma determinada proporção de profundidade de corte inferior e alongamento na ruptura da borracha macia é uma condição. Se o alongamento na ruptura da borracha macia for 300% e o raio do arco da peça rebaixada for 0,8 mm, a desmoldagem forçada pode ser realizada mesmo sem qualquer mecanismo.

Condições de contorno geométrico de desmoldagem forçada

A desmoldagem forçada pode ser uma ótima opção para diminuir os custos dos moldes e simplificar as dimensões do serviço de sobremoldagem. Mas é preciso realizar cálculos de engenharia muito precisos. JS Precision pode revelar as condições de contorno geométricas que necessitam de desmoldagem forçada:

• A proporção entre a profundidade de corte H e o diâmetro da peça D deve ser de 8%.
• A borda principal recortada deve ser formada como um pino progressivo de 30°-45°, e um ângulo reto de 90° é proibido.
• A raiz do corte inferior deve ter um raio de filete suficientemente grande, normalmente 0,5 mm.

Comparação do desempenho de liberação forçada de diferentes materiais

Vários materiais de borracha macia exibem propriedades diferentes para liberação forçada. Abaixo está uma comparação dos principais parâmetros de dois materiais mais comumente usados - TPE e LSR:

Como um fabricante de precisão controla tolerâncias rígidas para serviços de ferramentas de sobremoldagem?

Controlar as tolerâncias muito pequenas em um serviço de ferramentas de sobremoldagem exige trabalhar com uma máquina-ferramenta com altíssima precisão e seguir um rigoroso processo de tratamento térmico. Através do corte lento do fio e do processamento CNC de alta velocidade, a tolerância dimensional da cavidade rebaixada pode ser fixada em ±0,005 mm.

Seleção e tratamento térmico de aço para moldes

Geralmente, ferramentas de corte inferior para sobremoldagem falham porque o aço do molde não é aquecido adequadamente, o que leva a um pequeno desalinhamento de cerca de ±0,03mm durante a segunda moldagem, e é por isso que o produto fica sucateado. O serviço de ferramentas de sobremoldagem profissional e padronizado controlará rigorosamente o processo de tratamento térmico do aço.

A JS Precision é altamente seletiva na escolha de aços para moldes de alta qualidade, como NAK80 ou S136. Esses aços são temperados a vácuo e revenidos três vezes para garantir que o nível de dureza permaneça constante em 48-52HRC.

• NAK80 é aço pré-endurecido e é muito fácil de polir e trabalhar.
• S136 é um aço inoxidável conhecido por sua grande resistência à corrosão e é perfeito para a fabricação de produtos de classificação médica.
• O tratamento térmico do molde deve ser rigorosamente controlado para manter a estabilidade dimensional do molde.

Testes de precisão e controle de qualidade

Aplicamos a máquina de medição por coordenadas Zeiss na cavidade do molde para verificar visualmente durante o processo, de modo que a segunda posição de vedação da moldagem por injeção terá uma quantidade de cola medida com precisão de 0,02-0,04 mm. Antes de cada molde ser enviado, procedimentos rigorosos de molde e teste devem ser realizados para garantir que todas as dimensões estejam de acordo com os requisitos do cliente.

• Tolerância de montagem estática do molde ≤±0,005mm.
• Repetibilidade do movimento do controle deslizante ≤±0,003 mm.
• Tolerância dimensional da chave do produto ≤±0,02 mm.

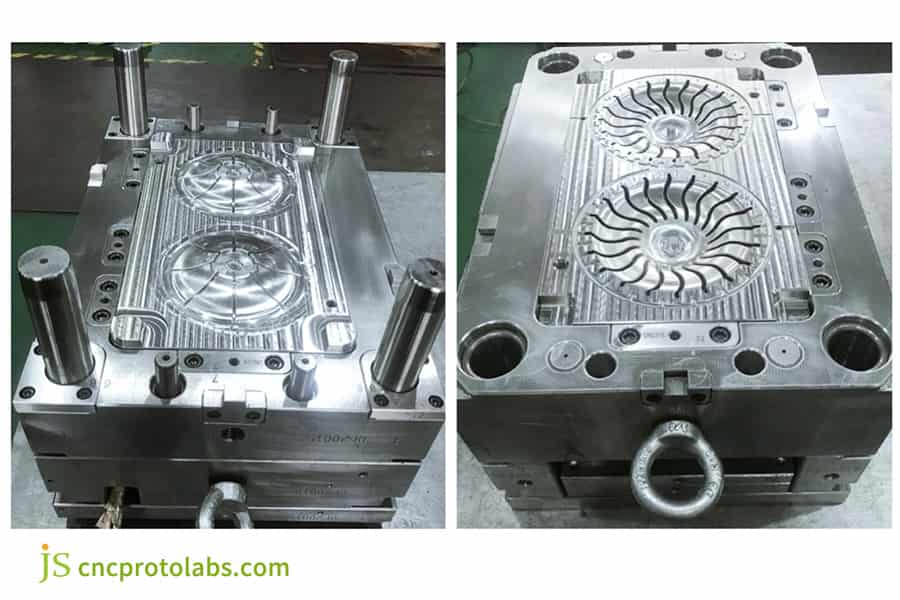

Figura 4: Molde de sobremoldagem de metal com cavidades complexas, usado para fabricar peças plásticas precisas.

Como a JS Precision resolveu um problema de flash em um controle deslizante automotivo de duas cores reescrevendo seu mecanismo de corte inferior?

No serviço de sobremoldagem de um controle deslizante inteligente de duas cores montado em veículo, a JS Precision conseguiu atualizar o controle deslizante lateral convencional de extração do núcleo para um mecanismo combinado de pino oblíquo retraído que resolveu o principal problema de transbordamento de cola de 0,2 mm no corte inferior do controle deslizante.

Problemas do cliente

Um comprador de peças automotivas de primeiro nível fez um controle deslizante revestido de borracha especial para o painel de um carro. O material principal é PC+PBT, enquanto a camada revestida de borracha é TPU com dureza Shore A 65.

Devido à existência de um corte inferior com profundidade de 3,5 mm dentro do produto, a estrutura do molde do fornecedor original não é razoável, e o o molde retorna quando a pressão de injeção é tão alta quanto 110MPa, causando sério escoamento e transbordamento de cola no corte inferior, a espessura do flash atingindo 0,22 mm e o corte inferior quebrando durante a ejeção.

O cliente tentou três reparos de molde, mas não conseguiu resolver o problema, e o projeto foi adiado por dois meses, enfrentando enorme violação de indenização contratual.

Solução de precisão JS

Nossa equipe de engenharia simplesmente assumiu o controle e conduziu a análise DFM do zero novamente. As etapas principais são:

1. Elimine o recurso pneumático de extração do núcleo lateral no molde e substitua-o por um mecanismo de pino oblíquo de retração de ligação mecânica de dois estágios do duto que será acionado pela força de abertura do molde da máquina de moldagem por injeção, removendo assim completamente o problema de deformação elástica do mecanismo pneumático.

2. Para fixar a superfície de vedação recortada com uma força de travamento mecânico extra de 150kN, quando o molde é fechado, um bloco de travamento chanfrado é usado, de modo que na moldagem por injeção de alta pressão a superfície de vedação permaneça vedada.

3. A pré-carga do molde da posição de vedação foi modificada com precisão de 0,01 mm para 0,03 mm, e com o CNC de 5 eixos processamento único é possível atingir uma tolerância de ±0,005mm.

4. Depois de melhorar o sistema de resfriamento, o projeto de um caminho de água de resfriamento conformado foi feito dentro do núcleo submerso e o tempo de resfriamento foi reduzido em 12 segundos.

Experiência e lições de fracasso

No primeiro teste de reparo do molde, a pressão do canal de fluxo estava muito alta causando sobrecarga local porque a característica de afinamento por cisalhamento do TPU sob alta pressão não foi considerada completamente.

Então mudamos firmemente o plano e aumentamos o diâmetro da porta da câmara quente da válvula agulha em 0,4 mm, o que manteve o pico de pressão de injeção sob controle.

Essa experiência indica que, ao trabalhar com materiais de borracha macia de alta viscosidade, apenas focar na estrutura do molde não é suficiente, mas é preciso também ajustar os parâmetros de processamento da moldagem por injeção.

Resultado Final

A espessura do flash no corte inferior foi completamente eliminada de 0,22 mm para 0,02 mm (o que significa que nenhum flash pode ser sentido), o ciclo de produção foi reduzido de 55s para 42s e atendeu com sucesso aos padrões de aparência e tamanho de classe automotiva IATF 16949 na primeira tentativa. O rendimento do produto melhorou drasticamente dos 65% iniciais para mais de 99,5%, resultando em economias anuais de mais de US$ 120.000 em custos de sucata para os clientes.

Feedback do cliente

O diretor de compras do fornecedor automotivo disse: "A JS Precision revelou habilidades excepcionais de resolução de problemas de engenharia. Demorou apenas 21 dias desde o momento em que otimizamos a solução até o momento em que recebemos o primeiro lote, que finalmente resolveu a crise do projeto que durou meses. Eles são mais do que apenas fabricantes de moldes, eles são parceiros técnicos confiáveis."

Clique aqui para enviar seu projeto difícil e deixe que os engenheiros experientes da JS Precision personalizem soluções de sobremoldagem para você.

Quais compensações de custo os engenheiros devem considerar ao selecionar soluções de sobremoldagem?

Para avaliar a relação custo-benefício das soluções de sobremoldagem, é necessário quantificar o ROI do investimento inicial no molde e a eficiência da produção a longo prazo. Ao comparar a partilha de custos de uma única peça entre o mecanismo deslizante e o esquema de separação forçada, pode ajudar as empresas a tomar as decisões de aquisição mais benéficas comercialmente.

Método de cálculo de amortização do custo do molde

Damos aqui a fórmula seminal de cálculo de amortização do custo do molde:

Custo abrangente de peça única = [Investimento total no molde (T) / Produção total (V)] + Taxa de processamento de revestimento plástico por peça (U)

Esta expressão é útil principalmente para descobrir com precisão o custo real de várias soluções de molde para diferentes volumes de produção. Em termos menos técnicos, quanto menor for a produção, maior será a parcela dos custos do molde, e quanto maior a produção, maior será a parcela das taxas de processamento de peça única.

Análise de comparação de custos de diferentes opções

Pode-se observar na tabela abaixo, que é um trecho, que ela aponta o custo detalhado de uma única peça para diferentes saídas para a solução de liberação forçada e a solução deslizante totalmente automática de três eixos:

As can be seen from the table, when the output is less than 90,000 pieces, the forced removal solution has more cost advantages, when the output exceeds 90,000 pieces, the long-term cost of the three axis fully automatic slider solution is lower.

We not only optimize the design for you, but also help you control your budget. Contact JS Precision today for a customized two-way quote that combines processing feasibility and cost-effectiveness.

Why Choose JS Precision as Your Long-Term Partner for High-Difficulty Complex Overmolding Service?

With JS Precision as your manufacturing partner for complex overmolding service, you will receive end-to-end closed-loop support ranging from DFM front-end design, precision mold-making to batch overmolding production.

End-to-end process support

Our technical team is always at your disposal to deliver expert advice from the earliest DFM analysis to production ramp-up. Mold design, mold trial, and maintenance are only a couple of occasions where we intervene to keep the progress of your project on track. Our primary aim is to assist you in getting your product into the market rapidly with cost and risk kept at the minimum level without compromising.

State-of-the-art manufacturing capability

Our address is Humen Town, Dongguan City, China's manufacturing hub. Our plant is well-equipped with top-notch domestic and foreign precision manufacturing equipment, including Japanese Sodick slow wire cutting machines, high-speed precision spark machines, and multi-tonnage two-color injection molding machines. The production area is managed under 5S discipline to provide a neat and orderly workplace at all times.

Promptness and delivery before deadlines

We make a firm commitment to our customers: all progressive updates will be carried out with a thorough DFM appraisal and detailed quotation generation within 24 hours, whereas the lead time for samples is 7 days at the minimum. Being aware that time is a critical factor in product launch, we are continuously changing our operations and raising our standards to declare that your orders will be delivered on time or even before that.

Perguntas frequentes

Q1: In overmolding service, what is the technical limit of allowable undercut depth?

The mechanical external slider can handle undercut depths of up to 50mm. If there's no demoulding mechanism, the depth of undercuts in soft rubber should be limited to 5%-8% of the part diameter and fillet 0.5mm, which are safe conditions to prevent part fragmentation and failure.

Q2: Will using undercut tooling for overmolding much increase mold manufacturing costs?

While this method can raise mold costs by 25%-40%, it's mostly caused by the expenses related to fitting a precision slider and the inclined pin mechanism. Besides, it can reduce defect rates by over 15%, and huge-scale production can make a big difference in saving scrap cost.

Q3: Why is it easy for flashing and glue overflow to occur in the undercut position when soft TPE is used to cover hard plastic?

The soft TPE molten glue has strong flowability, and inaccurate mold undercut fitting makes material easily leak and overflow. We apply 1.5-2.5mm sealing tape and control the tolerance of 0.005mm very strictly, which enables the flash problem to be solved in its origin.

Q4: What is the difference between liquid silicone LSR and thermoplastic elastomer in complex undercut molding?

The elongation at break of LSR reaches 400% -600%, and the deformation can be fully recovered by 12% -15%, with high forming fault tolerance. TPE deformation exceeding 8% is prone to whitening and permanent deformation, and has poor adaptability to complex folding.

Q5: Can you give me the quickest way of shortening the injection molding secondary cycle by the use of the optimized undercut design overmolding?

Changing the undercut design could bring a slider stroke reduction of up to 30%. The use of tailored core inserts and conformal cooling water channels increased the cooling efficiency by 25%, which is a very efficient means of decreasing the injection molding cycle time.

Q6: Which testing equipment does JS Precision use to ensure the factory pass rate when processing high-precision two-color rubberized undercuts?

At the mold phase, Zeiss three-dimensional coordinate machines are used to check the assembly tolerance 0.005mm. Industrial standards are followed by automatic optical images for large-scale production which are also a measure of strict product quality control.

Q7: For complex workpieces with internal undercuts, what advanced tool solutions are available to replace the slider?

When the external slider is prohibited, there are only two main options. First, the retractable oblique pin structure that pushes the out position, and second, the collapsible core that opens the mold and shrinks to adapt to the molding of complex workpieces.

Q8: We are in urgent need of rapid prototyping of a complex plastic-coated component. What is JS Precision's quotation and delivery process?

Clients may place the inquiry by sending 3D drawing and materials specification. We will give a free DFM report and quotation within 24 hours. Upon order confirmation, rapid prototyping cycle time is 7-10 days.

Resumo

The key to addressing the problem of over-pressure plastic undercut is first accurate prediction of the DFM risk and finally effective control of the mold tolerance via precision. As slider, bevel pin retracting, and forced demolding all have something in common, tight sealing tolerance control and an optimized cooling system are the real factors that can jointly solve softer rubber tearing, ejection deformation, and rubber coating flash issues.

The combination of material characteristics, mold structure design and precision processing technology helps product appearance structure, mass production stability and economy is balance. JS Precision is well-versed in complex over-pressure molding projects and readily offers a range of services from design to mass production.

There's simply no need to go through costly cycles of testing and modifying molds. We utilize our technical expertise and well-established processes to roll out solutions for over-pressure molding products with high precision in mass production rapidly. Share your 3D files, and you will get a personalized DFM feasibility report and quotation within 24 hours, aiding product development speed.
