تصنيع الصفائح المعدنية الرقيقة: منع الاعوجاج في التيتانيوم والصلب

تصنيع الصفائح المعدنية الرقيقة يتم منع الالتواء في التيتانيوم والصلب من خلال التحكم في إطلاق الضغط المتبقي والتدرجات الحرارية ، وتحقيق التسطيح ≥ 0.1 مم عبر زاوية القص ≥1 درجة، والقطع بالليزر النبضي، والأدوات المبردة بالماء.

مرجع سريع: قواعد سوق دبي المالي الأساسية لمنع تحريف الصفائح المعدنية

عملية	المادة الأساسية (≥ 1.5 مم)	آلية الفشل الرئيسية	JS الدقة الأساسية المعلمات والحلول	سلمت التسطيح
القص الميكانيكي المخصص	صفائح الفولاذ المقاوم للصدأ 304/316L	تمزق الحواف وعدم توازن الضغط الداخلي الجانبي	فجوة الشفرة 5%-7% من السماكة ، زاوية القص ≥ 1°، تثبيت مرن هيدروليكي	صفحة الاعوجاج ≥ 0.10 مم / 100 مم
القطع بالليزر النبضي المعدل	ورقة سبائك التيتانيوم Ti-6Al-4V	الموصلية الحرارية المنخفضة للغاية تسبب تراكمًا شديدًا للحرارة المحلية (TGM)	دورة التشغيل 35%-45%، التردد 2000-2500 هرتز، ضغط الأرجون عالي النقاء 1.2-1.4 ميجا باسكال	تشويه الحافة ≥ 0.08 مم
لحام تجميع الفجوة الدقيقة	17-7PH تصلب الصلب / ورقة التيتانيوم	الانكماش غير المتماثل والتشويه الزاوي المستعرض في منطقة اللحام	تعميم دعم النحاس C11000 المبرد بالماء + تخطي اللحام المتماثل ، زاوية تشوه عكسية محددة مسبقًا بمقدار 1.5 درجة	التسامح الكامل للمكونات ± 0.12 مم

وفقًا لمعايير الآيزو: 2017، ايزو 9013 تحدد تفاوتات القطع الحراري للصفائح المعدنية، مع انحراف حافة القطع ≥ 0.2 مم للسمك 0.5-3 مم، مما يضمن الحفاظ على فتحات تخفيف الضغط على سلامة الأبعاد أثناء الثني اللاحق.

تتمثل إحدى طرق منع التواء الصفائح الرقيقة في التوقف عن استخدام التصحيح الميكانيكي بالطرق بعد العملية وبدلاً من ذلك، المتابعة عن كثب لسلسلة من القطع البارد بزاوية القص الدنيا والنبض المتحكم فيه قطع الألياف بالليزر ، والمشتت الحراري على المدى القصير لقط جامد من عملية إلى أخرى.

لماذا يؤدي تزييف المعادن ذات المقياس الرفيع إلى تدمير التفاوتات المسموح بها في خدمة تصنيع الصفائح المعدنية الدقيقة؟

يشير التزييف المعدني الرفيع إلى التقوس العياني أو التشوه المتموج في الصفائح ≥ 1.5 مم أثناء القص أو المعالجة الحرارية، الناتج عن اختلافات الإجهاد الداخلي التي تتجاوز حمل الإبزيم الحرج . يتمتع Ti-6Al-4V بموصلية حرارية تصل إلى ~6.7 واط/م · كلفن فقط، مما يؤدي بسهولة إلى توليد تدرجات محلية شديدة الانحدار في درجات الحرارة؛ يحتوي الفولاذ المقاوم للصدأ الأوستنيتي على CTE يبلغ 17.3 × 10⁻⁶/K، مما يؤدي إلى انكماش شديد في التبريد. تحسب JS Precision إجهاد الإبزيم الحرج قبل التقطيع للتخلص من الاعوجاج.

مقارنة الخواص الفيزيائية وحساسية الاعوجاج للمواد الرقيقة الشائعة

مادة	الموصلية الحرارية (W/m·K)	CTE (×10⁻⁶/ك)	قوة الخضوع (ميجا باسكال)	معامل المرونة (GPa)	إجهاد التواء الحرج (MPa)
304 الفولاذ المقاوم للصدأ	16.2	17.3	205	193	42.8
17-7PH فولاذ	15.0	10.4	1034	200	215.6
تي-6Al-4V	6.7	8.6	828	114	172.9

وفقًا للمواصفة ASTM: 2023، أستم A240 تحدد هذه المواصفة القياسية الدولية قوة إنتاج صفائح الفولاذ المقاوم للصدأ المصنوعة من الكروم ≥205 ميجاباسكال لدرجة 304 بسمك 0.8 مم، والتي تحكم بشكل مباشر حسابات حمل الإبزيم الحرجة لتصنيع الصفائح المعدنية الرقيقة.

آلية اختلال التوازن في الإجهاد في الألواح المدرفلة على البارد

• إن عدم التوازن بين إجهاد الشد السطحي وضغط الضغط الداخلي في الصفائح المدرفلة على البارد الناتج عن عملية الحز يؤدي إلى التواء.
• تؤثر فجوة الشفرة على جزء العصابات المسيل للدموع عند حافة القص؛ الفجوة التي تزيد عن 9% تكون مصحوبة بزيادة حادة في امتداد البلاستيك.
• لا يمكن للطرق اليدوي باليد أن يفشل في تصحيح الشكل فحسب، بل قد يؤدي أيضًا إلى ظهور شقوق صغيرة . يجب استخدام تخفيف الضغط خلال عملية المعالجة بأكملها كوسيلة للحصول على لوح مسطح مستوي.

قانون أويلر لتوهين الحمل الحرج للصفائح الرقيقة

• ينخفض ​​​​الحمل الحرج بمقدار مكعب سمك اللوحة.
• تنخفض المقاومة ضد الانبعاج كثيرًا بنسبة 87.5% عندما ينخفض ​​سمك اللوحة من 2.0 مم إلى 1.0 مم.
• من خلال التنبؤ بالضغوط الحرجة لعدم الاستقرار، الدقة شبيبة يمكن التخلص من عوامل تزييفها .

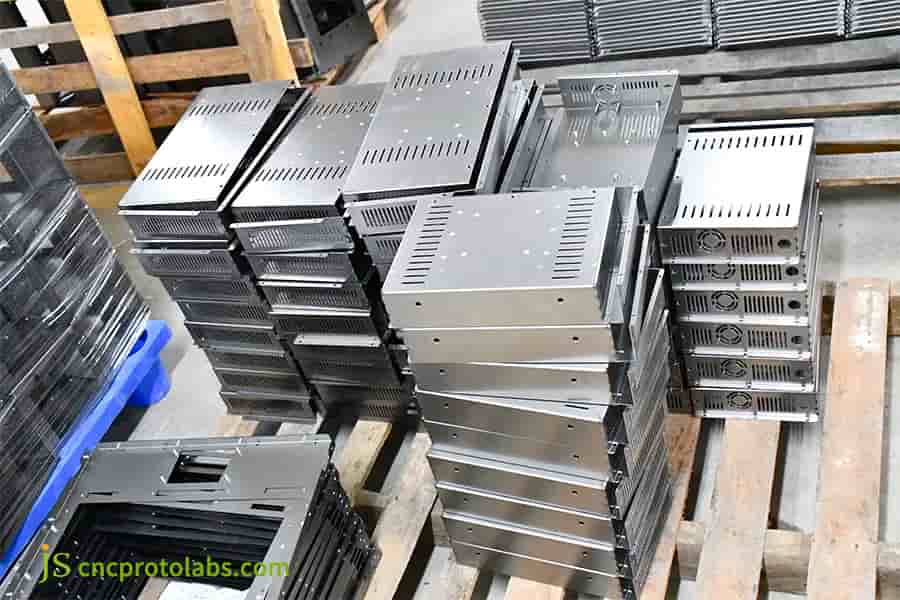

الشكل 1: كومة من حاويات تصنيع الصفائح المعدنية الرقيقة.

كيف يمكن لخدمات قص الصفائح المعدنية المخصصة إيقاف انحناء الحافة لمنع اعوجاج الصفائح المعدنية؟

تعتبر خدمات قص الصفائح المعدنية المخصصة أمرًا بالغ الأهمية لمنع انحراف الصفائح المعدنية أثناء المعالجة الباردة، مما يمنع قوى القص الجانبية من التحول إلى إجهاد بلاستيكي الالتوائي. يؤدي القص التقليدي بزاوية القص ≥ 2° وفجوات الشفرة غير المتطابقة إلى مناطق تمزق واسعة وإجهاد شد متبقٍ عميق . يؤدي ضغط زاوية القص إلى ≥ 1.0 درجة ومطابقة فجوة الشفرة إلى 5%-7% من السماكة إلى التخلص من الالتواء الحلزوني والقوس الجانبي.

تأثير هندسة أداة القص على الإجهاد عند حافة اللوح الرقيق

• إن تضييق زاوية القص إلى أقل من 1.0 درجة لا يؤدي فقط إلى تقليص عرض شريط التمزق ولكن أيضًا يقلل من ضغوط الشد المتبقية .
• من خلال المطابقة الدقيقة لخلوص جانب الشفرة مع 5%-7% من سماكة اللوحة ، لا يتم تقليل الالتواء الحلزوني عند حافة التقطيع فحسب، بل يتم أيضًا الحفاظ على الشكل الفارغ.
• عندما تتجاوز الفجوة 9%، يتصاعد تشوه البلاستيك الناتج عن شد الحافة بسرعة ؛ على العكس من ذلك، عندما تنخفض الفجوة إلى أقل من 4٪، يحدث تصلب العمل في المنطقة المحلية.

تأثير الخلوص الجانبي للشفرة على جودة المقطع العرضي

• يتم تحقيق أفضل نسبة لشريط اللمعان للألواح الرفيعة التي يبلغ سمكها 0.5-1.5 مم من خلال ضبط الفجوة على 5%-7%.
• سيساعد إعداد الضغط على قدم الضغط الهيدروليكي المستقلة المجزأة من 0.3 إلى 0.4 ميجا باسكال على منع الارتداد المحلي وانبعاج الموجة.
• يمكن لتقنية التسوية الدقيقة متعددة الأسطوانات التخلص من إجهاد القص المتبقي وبالتالي يمكن تثبيت التسطيح في حدود 0.10 مم/100 مم.

قدم الضغط الهيدروليكي والتحكم في الحلقة المغلقة للتسطيح

• تمنع قوة التثبيت المرنة الهيدروليكية التي تبلغ 0.3-0.4 ميجا باسكال الصفائح الرقيقة من التحرك أثناء عملية القص.
• يعمل جهاز التسوية الدقيق المكون من 19 لفة عن طريق الانحناء العكسي مع تقليل بمقدار 0.015 مم، مما يزيل بشكل فعال الإجهاد المتبقي متباين الخواص.
• يستمر نظام التحكم في الحلقة المغلقة في التحقق من التسطيح بشكل مستمر ويتم ضمان جودة تقديم خدمات قص الصفائح المعدنية المخصصة.

اتصل بـ JS Precision الآن واحصل على جدول مرجعي سريع يغطي زوايا القص وخلوص الشفرات للفولاذ المقاوم للصدأ 304 وسبائك التيتانيوم، مما يضمن أن عملية التقطيع الخاصة بك تلبي المعايير في المرة الأولى.

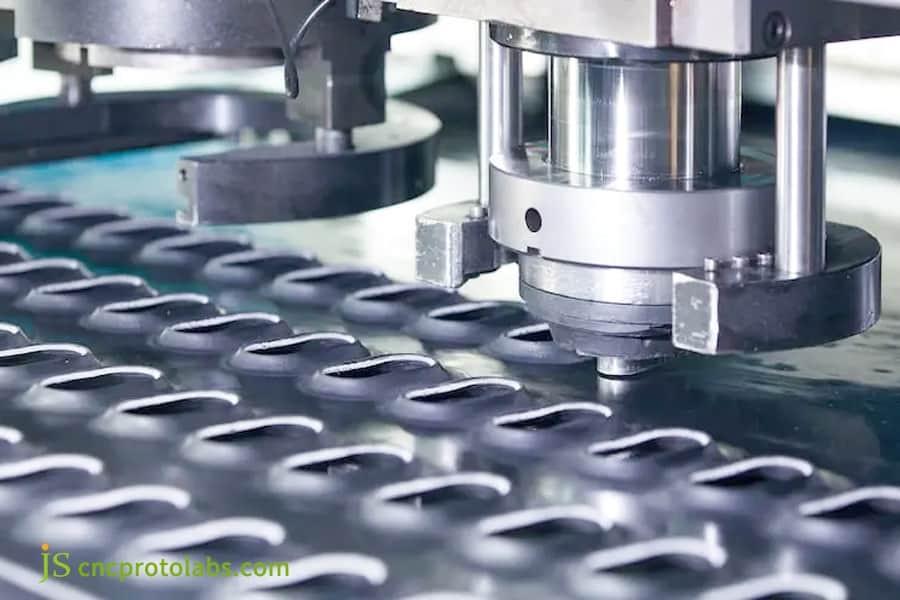

الشكل 2: آلة قص الصفائح المعدنية المخصصة.

كيفية التحكم في الصفائح المعدنية المشوهة بالحرارة في عملية القطع بالليزر لتصنيع الصفائح المعدنية الرقيقة؟

تشويه الصفائح المعدنية بالحرارة أثناء المعالجة بالليزر يحدث في المقام الأول بسبب إجهاد ضغط البلاستيك المحلي الناجم عن تراكم الحرارة المستمر عالي الطاقة، مما يؤدي إلى تشويه الانكماش خارج الطائرة بعد التبريد . أثناء تصنيع الصفائح المعدنية الرقيقة، فإن أفضل طريقة لتقليل التشوه هي استبدال الليزر المستمر بتعديل نابض عند مستوى ميكروثانية مدمج مع نفخ عالي الضغط (1.2-1.4 ميجاباسكال) من النيتروجين عالي النقاء . بهذه الطريقة، تم ضغط حافة المنطقة المتأثرة بالحرارة (HAZ) في مقدمة القطع إلى عمق 0.05 مم، وتم تقليل مدخلات الحرارة الكاملة إلى الركيزة بأكثر من 55% مقارنة بليزر الألياف المستمر، وبالتالي إزالة الشكل المتموج تمامًا.

مقارنة انتشار المجال الحراري العابر في أشعة الليزر ذات الموجة المستمرة والألياف النبضية

1. عمق HAZ بالليزر الموجه المستمر> 0.15 مم.
2. يتم ضغط HAZ الليزري النبضي إلى ≥ 0.05 مم.
3. تردد النبض الأمثل هو 2000-3000 هرتز ودورة التشغيل هي 35%-40%.

مصفوفة معلمات العملية الرئيسية لمعالجة الصفائح الرقيقة بالليزر المضادة للاعوجاج

المواد والسمك	قوة الليزر (وات)	تردد النبض. (هرتز)	دورة العمل (٪)	مساعدة الغاز والضغط (MPa)	سرعة القطع (مم/ثانية)	الفاصل الزمني للمفصل الصغير (مم)
Ti-6Al-4V 0.8 ملم	1200	2500	38	الأرجون 1.3	50	120
Ti-6Al-4V 1.2 ملم	1500	2200	40	الأرجون 1.3	45	120
ايسي 304 0.8 ملم	1000	2800	35	النيتروجين 1.2	55	120
ايسي 304 1.5 ملم	1500	2000	42	النيتروجين 1.2	48	120

وفقًا لمعايير الآيزو: 2017، ايزو 9013 تحدد التفاوتات الهندسية للقطع الحراري لسماكة الورقة من 0.5 إلى 3 مم، مع عمق HAZ ≥0.05 مم الذي يتطلب معلمات ليزر نبضية ضمن نطاق دورة العمل من 35% إلى 45%.

تخطيط الاتصال الجزئي يمنع تزييفها بالحرارة

1. يتم ضبط حجم نقطة الاتصال الصغيرة على 0.2-0.3 مم لتجنب التزييف الحراري للأجزاء من الاصطدام بفوهة الليزر.
2. يعد تباعد التخطيط بمقدار 120 مم بمثابة توازن تم اختياره جيدًا لتلبية قيود التشوه الحراري والمساحة الكافية بين الأجزاء.
3. تحقق JS Precision خردة تصادم صفرية من خلال هذه العملية تصنيع الصفائح المعدنية الرقيقة .

هل تشعر بالقلق من التشوه الحراري بالليزر الذي يتسبب في أن تصبح الأجزاء غير قابلة للاستخدام؟ اتصل بمهندسي JS Precision للحصول على تقدير مجاني لتكلفة قطع الألواح الرقيقة بالليزر. سوف نقدم معلمات النبض المثالية وحلول تخطيط الاتصال الجزئي بناءً على رسوماتك.

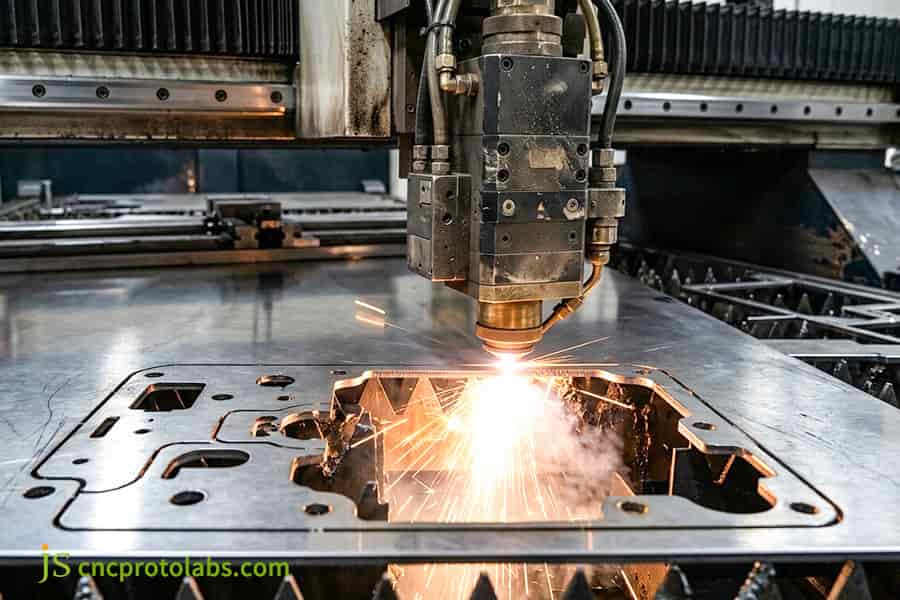

الشكل 3: قطع الصفائح المعدنية المشوهة بالحرارة بالليزر.

كيف يمكن لخدمة تصنيع الصفائح المعدنية من التيتانيوم منع انحراف الصفائح المعدنية دون التقصف؟

إن تصنيع صفائح التيتانيوم المعدنية للأجزاء ذات الجدران الرقيقة من سبائك التيتانيوم عالية القوة، مثل Ti-6Al-4V، يدعو أولاً وقبل كل شيء إلى الدفاع ضد الامتصاص القوي لجزيئات الأكسجين والنيتروجين الذي يمكن أن يحدث في درجات حرارة عالية. يمكن أن يؤدي امتصاص هذه الجزيئات إلى تكوين طبقة هشة غنية بالأكسجين على السطح والتي عندما تقترن بتشوه كبير في الشبكة وانكماش تحول الطور غير المتماثل أثناء التبريد، يمكن أن تتسبب بشكل مباشر في تجعد الأجزاء وتشققها لاحقًا. لتحقيق منع انحراف الصفائح المعدنية عالي المستوى، يجب استخدام درع خلفي مغلق بالكامل مع لوحة انتشار نحاسية مسامية، مع الحفاظ على نقاء الأرجون ≥ 99.999% ونقطة الندى ≥ -50 درجة مئوية ، مما يضمن بقاء اللحام والقطع HAZ تحت درع الغاز الخامل طوال الوقت.

آلية التقصف لامتصاص الأكسجين ومعالجة اقتران الإجهاد لـ Ti-6Al-4V

• Ti-6Al-4V شديد الحساسية للتفاعل مع جزيئات الأكسجين والنيتروجين عند درجات حرارة تزيد عن 350 درجة مئوية.
• عندما يتجاوز سمك طبقة ألفا الهشة الغنية بالنيتروجين والأكسجين 0.1 ملم، تقفز صلابة فيكرز فجأة إلى HV 450 أو أكثر .
• تواجه الطبقة المتصلبة انكماشًا غير متساوٍ في مرحلة التحول أثناء مرحلة التبريد، حيث تتجعد المكونات وتتشقق بسبب الإجهاد.

مواصفات حماية الغاز ومعلمات التلدين بالجو الفراغي

• معدل التدفق من الفوهة الرئيسية هو 12 إلى 15 لتر/دقيقة، ومن خلال الكفن الجانبي - 18 إلى 22 لتر/دقيقة. بالإضافة إلى ذلك، يتم تعبئة خزان الحماية الخلفي النقي بالأرجون بمعدل 8 إلى 10 لتر/دقيقة.
• حتى تصل قطعة العمل إلى درجة حرارة لا تزيد عن 200 درجة مئوية، وعندها سيكون تفاعلها مع الغلاف الجوي مشكلة. سيتم اعتبار سطح اللحام ذو نوعية جيدة إذا كان اللون أبيض فضي.
• معالجة تسوية الزحف الحراري متساوي الحرارة 550 درجة مئوية: درجة الفراغ ≥ 1 × 10⁻² Pa ، الحفاظ على الحرارة لمدة 40 دقيقة والضغط على كتلة ضغط الجاذبية في نفس الوقت.

خوارزمية تعويض ثني صفائح التيتانيوم الرقيقة

• يتم تحديد زاوية الانحناء حسب قوة المادة، ثم يتم ضبط التعويض عند 2°-4°.
• تتم محاذاة خطوط الانحناء بشكل عمودي على اتجاه التدحرج لمنع التشقق على طول حدود الحبوب ولمنع عدم استقرار الانحناء الجانبي.
• تستخدم JS Precision هذه الطريقة لضمان أن التسامح الزاوي للانحناء في خدمة تصنيع صفائح التيتانيوم المعدنية لدينا يكون ضمن ±0.3° .

هل سئمت من التخريد الشامل الناتج عن أكسدة وهشاشة سبائك التيتانيوم؟ اطلب قياس المواد بمعامل K وقاعدة بيانات التعويض الربيعي من JS Precision للحصول على مقاومة دقيقة للاعوجاج و معلمات الانحناء بالنسبة لـ Ti-6Al-4V، مما أدى إلى تحسين إنتاجية التمريرة الأولى.

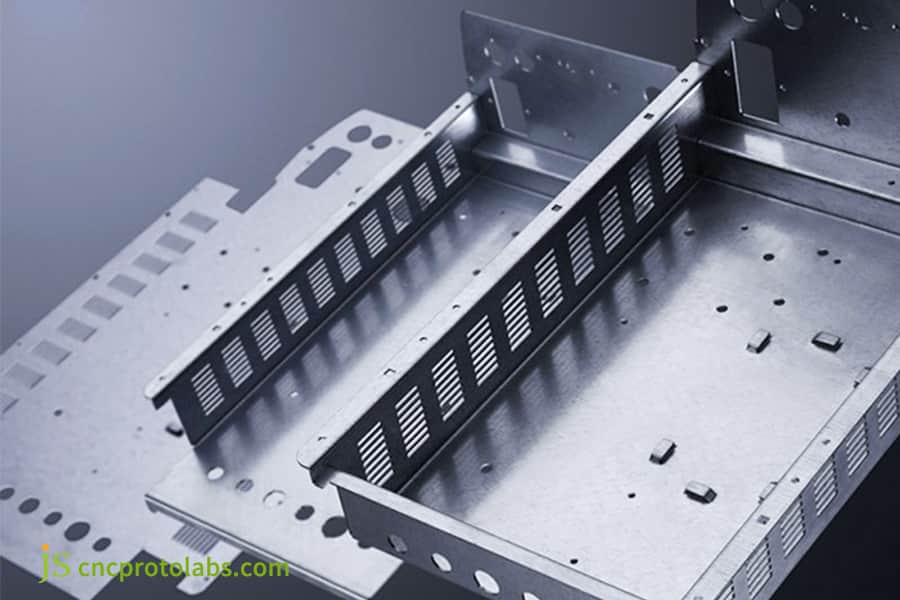

الشكل 4: جزء هيكل تصنيع الصفائح المعدنية من التيتانيوم.

هل يمكن لخدمة تصنيع الصفائح الفولاذية التخلص من تشوه المعادن الرفيعة في مجموعات اللحام الرقيق؟

تتحكم خدمة تصنيع الصفائح الفولاذية للصفائح مقاس 0.8-1.5 مم في التشوه الزاوي الناتج عن انكماش اللحام. يؤدي النقل البطيء للحرارة والتمدد العالي للفولاذ المقاوم للصدأ الأوستنيتي إلى تشوه المعدن الرقيق. الحد من الطاقة الخطية إلى .02.0 كيلوجول / سم باستخدام البلازما الدقيقة أو CMT النبضي وتخطي اللحام الخلفي يقيد التشوه إلى .50.5 درجة.

إعداد العتبة الحرجة لمعادلة الإدخال الحراري

يتم إعطاء المدخلات الحرارية بالمعادلة التالية:

E = (U × I × 60) / (v × 1000) × η

بالنسبة للفولاذ الرقيق، يقتصر الحد الأقصى لمدخل الحرارة لكل وحدة سمك على 2.0 كيلوجول/سم.

• توفر تقنية اللحام Micro-PAW نسبة عمق إلى عرض أفضل من لحام TIG، ويتم تضييق نطاق HAZ إلى 40%.
• تم تصميم تقنية CMT التي تستخدم القوس النبضي بحيث يحد نقل المعدن البارد من طاقة الخط إلى مستوى آمن.

اللحام التراجعي المجزأ وقواعد ترتيب اللحام المتناظر بالتناوب

• تم تقسيم اللحام المستقيم 500 ملم إلى أجزاء منفصلة من 40-50 ملم.
• يتم اللحام بخطوات عكسية من خلال تطبيق التسلسل 1-3-5-2-4 والذي يجب أن يمنع أي تراكم مباشر للإجهاد الحراري الناتج عن اللحام المستمر من اتجاه واحد فقط.
• سيؤدي استخدام تقنية اللحام المتقلب إلى التأكد من توزيع مدخلات الحرارة بالتساوي وبقاء التغيير الزاوي ≥ 0.5 درجة.

ممارسات هندسية محددة مسبقًا لمكافحة التشوه

• أثناء تجميع اللحام، تم تطبيق زاوية الميل المسبق بين 1.2 درجة إلى 1.8 درجة لتعويض انكماش البلاستيك المبرد.
• تتناسب درجة الانحناء للخلف (التشوه العكسي) مع معامل التمدد الحراري للمادة وسمك اللوحة.
• باستخدام هذه التقنية، يمكن لشركة JS Precision الوصول إلى دقة الحجم الكامل التي تبلغ ± 0.12 مم في تصنيع الصفائح المعدنية لخدمات الصلب للتصنيع.

تتراوح من لحام الصلب الرقيق ، شهد عام 2025 أكثر من 8,400 عملية تحقق لبيانات إنتاج JS Precision، مما أدى إلى تقليل التشوه الزاوي من 1.8 إلى 0.4 إذا تم تخفيض طاقة الخط من 3.5 كيلوجول/سم إلى 2.7 كيلوجول/سم عن طريق اللحام التسلسلي المتخطي فقط. سيؤدي هذا المزيج أيضًا إلى انخفاض معدل انحراف الأبعاد بنسبة 75٪ .

هل تواجه تحدي لحام صفائح الفولاذ الرقيقة؟ أرسل رسومات STEP الخاصة بك إلى JS Precision الآن لتحصل على تقرير مراجعة سوق دبي المالي مجانًا من كبار المهندسين، مع توفير حلول تحسين قابلية التصنيع في غضون 24 ساعة.

كيف توفر الرقصات المبردة بالماء منع اعوجاج الصفائح المعدنية لخدمات قص الصفائح المعدنية المخصصة؟

يعتمد منع انحراف الصفائح المعدنية في مجموعة الصفائح الرقيقة بشكل كبير على مزيج من التقييد الجسدي الميكانيكي الصلب وأنظمة المشتت الحراري الموصلة للحرارة . في قص المكونات الرقيقة عبر خدمات قص الصفائح المعدنية المخصصة، يؤدي استخدام التثبيت الميكانيكي من خلال المصفوفات النقطية إلى انسداد موضعي لتخفيف الضغط وتشويه ثانوي من النوع المتموج. لتقليل تأثيرات اللحام والتشكيل ، يتم ضمان تقييد الاتصال المستمر والموحد على السطح. ويتم ذلك من خلال المصفوفة النقطية، وأنظمة الامتزاز الفراغي، والمصفوفة المسامية، والقوالب الأساسية من النحاس C11000، والتوصيل الحراري 380 واط/م·ك، وقوالب القاعدة المعيارية مع تبريد الماء عند قنوات تبريد متداولة بدرجة حرارة 12 درجة مئوية.

معايير التصميم الهندسي لأنظمة تركيب المشتت الحراري الفراغي

• يتمتع النحاس C11000 بموصلية حرارية ≥ 380 واط/م·ك وسمك القاعدة ≥ 15 مم.
• تقلب درجة الحرارة في قناة الماء البارد 12 درجة مئوية هو 5 درجة مئوية.
• يضمن امتصاص الضغط السلبي الجزئي التصاقًا موحدًا ويتجنب تشويه الموجة .

مقارنة معدلات امتصاص الحرارة بين سبائك الألومنيوم 6061-T6 والنحاس C11000

• تتمتع سبائك الألومنيوم 6061-T6 بموصلية حرارية تبلغ حوالي 167 واط/م·ك . يصل استهلاكها للحرارة في النهاية إلى 44% فقط من تلك الموجودة في النحاس C11000.
• سوف تقوم الركيزة النحاسية بتبريد درجات حرارة التلامس من 200 درجة مئوية إلى حوالي 50 درجة مئوية أو أقل في 0.5 ثانية.

هيكل ذاتي التوازن للضغط الهوائي العائم متعدد النقاط

• يتم تركيب القابض الهوائي العائم بزنبرك مقاوم للحرارة. ضغط الهواء الموصى به هو 0.35-0.5 ميجا باسكال للحصول على قبضة مناسبة.
• تم اعتماد تصميم نظام القوة المتوازن بحيث يتم تجنب تشويه قطعة العمل الناتج عن الإمساك الزائد والتمدد الحراري.
• تم استخدام تحليل الاقتران الحراري الميكانيكي للعناصر المحدودة لتحقيق توزيع قناة تبديد حرارة قطعة العمل مما يقلل من تدرج درجة الحرارة بحيث لا يتجاوز الفرق في درجة حرارة حافة قطعة العمل 25 درجة مئوية.

كيف حققت دقة JS تسطيحًا يبلغ ±0.08 مم في تصنيع صفائح معدنية مخصصة من التيتانيوم مقاس 0.8 مم؟

نجحت JS Precision في تسليم 300 قاعدة هيكل من سبائك التيتانيوم بسُمك 0.8 مم وأبعاد إجمالية 420 مم × 310 مم، وحققت تسطيحًا قطريًا يتراوح بين 0.06-0.08 مم من خلال سلسلة عملية كاملة لتخفيف الضغط والتحكم الحراري، مما أدى تمامًا إلى حل مشكلة الالتواء الشديدة التي تسببت في معدل خردة بنسبة 62% لدى المورد السابق.

صعوبات العملاء

• الأوروبي في التشخيص المختبري الشركة المصنعة للأجهزة الطبية كانت قاعدة هيكلها من الحماية الكهرومغناطيسية 0.8 مم من الدرجة الثانية من سبائك التيتانيوم التي تم تصنيعها مسبقًا وتزويدها من قبل المقاولين من الباطن عبر الطرق التقليدية لقطع ألياف الليزر المستمر جنبًا إلى جنب مع اللحام النقطي اليدوي TIG .
• بعد إزالة الأجزاء من خط الإنتاج، كان الالتواء القطري من 1.8 إلى 2.4 مم وبالتالي كان أخدود الختم الدقيق الخارجي غير قادر تمامًا على إغلاق القالب.
• ومن خلال الأكسدة عند درجات حرارة عالية، تعرض سطح القطع للهجوم وتشكلت شقوق صغيرة، وتم التخلص من المنتجات النهائية بنسبة 62% وتوقف خط التجميع الخاص بالعميل تمامًا.

JS الحل الدقيق

• إن جهاز التسوية الدقيق ذو 19 لفة هو الجهاز الذي سيكون قادرًا على القيام بالدرفلة ذات السلالة الدقيقة وفي نفس الوقت، سيقلل الانحناء العكسي بانخفاض قدره 0.015 مم للتخلص من 88% من الإجهاد متباين الخواص المتبقي الناتج عن الدرفلة على البارد.
• يجب تغيير المعدات إلى نظام ليزر الألياف النبضي بقدرة 1.5 كيلو وات، مع تردد عند 2500 هرتز ودورة تشغيل تبلغ 38%. أيضًا، يجب تطهير غاز الأرجون النقي بنسبة 99.999% بشكل متحد المحور عند ضغط 1.3 ميجا باسكال للتحكم في منطقة المنطقة المحيطة بالشق في حدود 0.04 مم.
• قالب النحاس C11000 المصمم بشكل فردي والمصنع ذاتيًا هو القالب الذي يحتوي على دوران مدمج للمياه الباردة عند 12 درجة مئوية. تم ضبطه مسبقًا بزاوية شفة مضادة للتشوه تبلغ 1.2 درجة . تم تطبيق لقط هوائي مرن عند 0.4 ميجا باسكال عليه. سيتم إجراء اللحام المتقطع بمساعدة لحام البلازما ذو الشعاع الصغير .
• يجب نقل الأجزاء إلى فرن التفريغ العالي بدرجة تفريغ تبلغ 5 × 10⁻³ Pa وحفظها عند 540 درجة مئوية لمدة 45 دقيقة. بعد ذلك، قم بتبريده ببطء بمعدل تبريد متحكم فيه يبلغ 3 درجات مئوية/دقيقة.

تجربة الفشل والدروس المستفادة

• لزيادة كفاءة القطع، استخدم الفريق الهندسي في اختبار الإنتاج للدفعة الأولى من العينات في البداية رذاذ تبريد مساعد ممزوجًا بكمية قليلة من رذاذ الماء منزوع الأيونات .
• انفصل ضباب الماء إلى ذرات هيدروجين حرة تكونت منها جزيئات الهيدروجين، وعند ارتفاع درجة حرارة البلازما العابرة، أدى ذلك إلى كسر التقصف الهيدروجيني عند جذر الحافة المنحنية في ثلاث عينات.
• أوقفت شركة JS Precision على الفور اختبار التبريد الرطب واستبدلته بالكامل بنظام حماية ستارة غاز الأرجون الخامل المغلق بالكامل ، وبهذه الطريقة تقضي تمامًا على خطر التقصف والكسر الهيدروجيني.

النتيجة النهائية

• قامت آلة قياس الإحداثيات Zeiss (CMM) بإجراء فحص تفصيلي على 300 مجموعة من القواعد. ثبت أن التسطيح القطري يتراوح بين 0.06 إلى 0.08 مم، وهو ثابت وجيد ضمن مستوى التسامح ± 0.15 مم الموضح في الرسومات.
• تبلغ الآن إنتاجية تجميع سطح الختم 99.4% وانخفضت تكلفة التصنيع لكل قطعة بنسبة 26%.
• لقد مرت 12 يومًا فقط منذ أن حصلنا على رسومات CAD لأول مرة حتى تم إعادة تسليم الدفعة الأولى من المنتج وخط التجميع الخاص بالعميل إلى التشغيل الطبيعي.

مصدر البيانات: تقرير JS Precision للهندسة الداخلية تقرير ضمان الجودة للمشروع: غلاف التيتانيوم الطبي Batch #2025-IVD-04.

هل تواجه تحديات مثل تشوه الصفائح الرقيقة في الهيكل الطبي؟ أرسل رسومات STEP الخاصة بك إلى JS Precision الآن لتحصل على تقرير مراجعة سوق دبي المالي مجانًا من كبار المهندسين، مع توفير حلول تحسين قابلية التصنيع في غضون 24 ساعة.

الأسئلة الشائعة

س 1: ما هو التسامح القياسي للتسطيح لتصنيع الصفائح المعدنية الرقيقة تحت سمك 1.5 مم؟

يتم تحديد تفاوتات التسطيح للألواح الرقيقة بشكل صارم وفقًا لتطبيق الأجزاء . استنادًا إلى معيار ISO 2768-m، يُسمح عادةً بأن يكون التسطيح غير المحدد للألواح التي يقل سمكها عن 1.0 مم ≥ 0.20 مم/100 مم؛ تتطلب المكونات الفضائية والطبية ≥ 0.10 مم. تستخدم JS Precision عملية تخفيف الضغط كاملة العملية للتحكم بشكل ثابت في الصفحة الملتوية خارج الطائرة للمكونات ذات الجدران الرقيقة في حدود ≥ 0.08 مم.

س 2: لماذا يجب تجنب الغاز المساعد للأكسجين بشكل صارم أثناء قطع التيتانيوم بالليزر؟

تظهر سبائك التيتانيوم نشاطًا كيميائيًا عاليًا للغاية فوق 400 درجة مئوية. يؤدي قطع الأكسجين إلى تفاعل طارد للحرارة عنيف، مكونًا طبقة قشرة صلبة وهشة على شكل α بسمك أكبر من 0.1 مم وصلابة سطحية ≥ HV450 . تولد هذه الطبقة الصلبة شقوقًا صغيرة أثناء الانحناء، ويسبب إجهاد تحويل الطور تزييفًا شديدًا عند حواف اللوحة الرقيقة.

س 3: كيف يمكن مقارنة الفولاذ المقاوم للصدأ المزدوج مع الفولاذ الأوستنيتي القياسي في تشويه الحافة أثناء القص؟

تبلغ قوة الخضوع للفولاذ المقاوم للصدأ المزدوج ≥ 450 ميجا باسكال، أي ما يقرب من ضعف قوة الفولاذ المقاوم للصدأ الأوستنيتي 304. لديها طاقة إجهاد حرجة أعلى أثناء القص، مما يؤدي إلى زيادة كبيرة في الارتداد المرن عند الكسر. بدون شفرات متخصصة ذات فجوة ≥ 5% من سماكة اللوحة وبدون تثبيت قوي، فإن التفريغ المرن غير المتماثل سيؤدي مباشرة إلى الانحناء الطولي من جانب واحد.

س 4: هل يمكن لتسوية الأسطوانة القضاء تمامًا على الضغوط الداخلية التي تسبب انحراف الصفائح المعدنية؟

يمكن لأذرع التسوية الميكانيكية متعددة البكرات القضاء على ما يقرب من 80% من الإجهاد العياني المتبقي من خلال الثني العكسي المتعدد، لكنها لا تستطيع التخلص من الإجهاد الحراري العابر الجزئي الإقليمي وإجهاد تحويل الطور المتولد حديثًا أثناء القطع أو اللحام بالليزر اللاحق. تتطلب المكونات عالية الدقة مجموعة من أدوات التسوية بالأسطوانة، وتثبيت المشتت الحراري، والتليين بالفراغ .

س5: كيف تساعد برمجة البرامج المتداخلة على تقليل تراكم الحرارة والتشوه على الأوراق الكبيرة؟

يمنع برنامج التخطيط الاعوجاج من خلال خوارزمية موازنة الحرارة. يقوم بترتيب الأجزاء بطريقة مقسمة شبكيًا خطوة بخطوة لتجنب تراكم الحرارة بين العمليات المتجاورة، مع الحفاظ على درجة حرارة الذروة للقطع أقل من 80 درجة مئوية . تعمل الوصلات الدقيقة المثبتة مسبقًا مقاس 0.2-0.3 مم في الهياكل النحيلة على توصيل الأجزاء بالمادة الأساسية لمنع الطفو الحراري والحرق.

س6: كيف تضمن JS Precision الثبات المتسق عبر دفعات الإنتاج كبيرة الحجم؟

تطبق JS Precision تحكمًا صارمًا في العمليات الإحصائية (SPC). يتم قياس الإجهاد المتبقي وتحمل السُمك لكل دفعة من المواد الخام؛ يتم إجراء أخذ عينات للأبعاد الحرجة بنسبة 100% على أرضية الإنتاج باستخدام مقياس ملف تعريف المسح بالليزر وZeiss CMM، ويتم مراقبة التسطيح CPK ديناميكيًا. بمجرد وصول CPK إلى < 1.33، يتم إيقاف الجهاز على الفور لإجراء المعايرة والضبط الدقيق.

س 7: كيف يمكن منع الالتواء الطولي والارتداد الخلفي عند ثني صفائح التيتانيوم الرقيقة أو الفولاذ عالي القوة؟

تكون صفائح التيتانيوم الرقيقة والفولاذ عالي القوة عرضة للالتواء الحلزوني والظهر عند الثني. تستخدم JS Precision آلة ثني تعويض الانحراف الديناميكي الهيدروليكي CNC مع قالب بزاوية حادة 88 درجة وقالب سفلي من البولي يوريثين؛ أثناء الانحناء، يكون خط الانحناء متعامدًا مع النسيج المتداول لتجنب التشقق وعدم الاستقرار، ويتم قفل تسامح الزاوية عند ±0.3 درجة.

س 8: ما هي المتغيرات الفنية الأساسية التي تحدد عرض أسعار تصنيع الصفائح الرقيقة عالية الدقة؟

أ اقتباس تصنيع ورقة رقيقة يعتمد على تقييم استهلاك موارد السلسلة الكاملة. تشمل المتغيرات الرئيسية ما يلي: درجة المواد الخام وتحمل السُمك، وعملية التقطيع (الألياف المستمرة أو النبضية)، وما إذا كانت التركيبات النحاسية المبردة بالماء مطلوبة، وما إذا كان التلدين بالفراغ متضمنًا، ودقة إزالة الأزيز للموصل الصغير، وكثافة نقاط CMM.

ملخص

يكمن جوهر المعالجة الدقيقة لسبائك التيتانيوم والألواح الفولاذية الرقيقة بسماكة ≥ 1.5 مم في سلسلة تصنيع الحلقة المغلقة بأكملها: التسوية المتناوبة المستمرة للمواد الخام باستخدام بكرات متعددة، القطع البارد للألياف الضوئية التي يتم التحكم فيها بالنبض، القيد بواسطة تركيبات المشتت الحراري العابر القائمة على النحاس ذات الموصلية الحرارية العالية، والتليين لتخفيف الضغط متساوي الحرارة في الجو الفراغي. بهذه الطريقة فقط يمكن كسر عنق الزجاجة المسموح به في تصنيع المعادن ذات الجدران الرقيقة وتحقيق مؤشرات التسطيح الممتازة.
