精密数控铣削是许多制造项目中不可或缺的核心技术。它就像一位不知疲倦的数字雕塑家,以微米级的精度将固体金属块、工程塑料或复合材料塑造成人们可以想象的任何复杂形状。

但在实践中,很多人都因缺乏了解而陷入困境:例如,一家汽车零部件客户由于选择了错误的数控铣床,其最初一批零件未能达到精度标准,导致整车的试生产被延误;另一家初创团队则浪费了大量时间不确定是否使用小型数控铣床或工业级设备。

我准备了这份指南来帮助您避免此类困难,带您深入了解高精度数控铣削,以便您能够快速吸收项目的主要知识并高效地推进生产流程。

核心答案摘要

核心能力 技术优势 典型应用 数量成就
多轴精密加工 5轴联动单次装夹操作,公差控制低至0.003mm。 航空航天结构部件、医疗植入物。 10年经验,服务5000+客户,通过率99.9%。
定制化解决方案 从DFM分析到全流程生产优化。 卫星支架、发动机叶片等复杂零件。 客户零件重量减轻60%,成本降低18%。
全球制造网络 24/7 跨时区不间断生产,各地质量标准相同。 受益的行业包括汽车、电子和医疗。 交货周期缩短30%-40%,薄壁件不良率<0.1%。

为什么要参考本指南? JS Precision的核心原则

首先,为了赢得您对本指南的信任,让我简单介绍一下 JS Precision 的优势。毕竟只有实践经验丰富的团队才能写出实用的内容。

过去十年,我们为全球 5,000 多家客户提供精密 CNC 铣削服务,涉及航空航天支架、医疗手术器械、汽车精密零部件等领域。我们每年完成超过 20,000 个定制订单

去年,我们为一家医疗器械客户加工了微创手术器械的零件。通过采用高精度数控铣削,公差控制达到0.003mm ,帮助其产品顺利获得FDA认证。

我们精通铝合金、钛合金、不锈钢等15种以上金属材料加工。我们已经完成了高精度数控铣削为卫星公司生产公差±0.008mm的零件,为医疗客户实现0.5mm薄壁零件的稳定量产。交付薄壁件累计不良率小于0.1%。

这不是一本理论书,而是我们尝试解决无数客户问题的经验的精华,因此可以让您少走弯路。

如果您需要可靠的精密数控铣削服务,JS Precision 是值得信赖的经验丰富的公司之一。您只需提供零件模型,我们就可以提供快速的解决方案和报价,以加快您的项目。

什么是精密数控铣削?深入理解核心概念和工作原理

在传达了指南的可信度信息后,让我们深入了解精密数控铣削的全部内容,这样您就可以在您的项目中做出适当的选择。精密数控铣削是数控铣削技术中追求高精度的一个关键分支,也是加工结果稳定性的关键。

基本定义

精密数控铣削是一种制造过程,其中计算机数控使高速旋转的切削刀具沿着多轴联动轨迹以多个精度级别从工件上去除材料。它可以将金属或非金属毛坯加工成符合严格公差要求的零件,是现代制造中不可缺少的技术。

关键术语

1、多轴联动:

不同轴数的数控铣床其适用场景差异较大,如下表所示:

轴数 结构特点 适用零件类型 典型应用
3轴 包括三个线性运动轴(X、Y、Z)。 包括具有简单平面、槽和孔的零件。 机械外壳,简单的支撑。
4轴 在 3 轴系统的基础上增加 1 个旋转轴。 具有圆柱面和偏心孔的零件。 齿轮、凸轮、盘状零件。
5轴 向 3 轴系统添加两个旋转轴。 具有复杂曲面、底切和深腔的零件。 航空发动机叶片、模具型腔。

2. CAD/CAM工作流程:

整个过程从您提供 3D 数字模型开始。我们的工程师首先使用CAD软件优化设计(例如调整不合理的功能),然后使用CAM软件将模型转换为机器可读的G代码,最后将G代码导入到CNC系统中以控制数控铣床来完成机加工。

3、精度及公差:

在高精度数控铣削中, “微米级”精度是实际要求,而不是口号。例如,在加工航空航天零件时,我们经常需要将公差控制在±0.005mm以内。实现这一目标需要高精度机床、高质量硬质合金切削刀具以及实时机上测量以纠正误差。

工作原理概述

CNC 铣削的精度取决于其组件的协调工作情况:

  • 床身构成底座,减少振动对加工的影响。
  • 导轨引导工作台和主轴的运动,保证运动轨迹准确。
  • 主轴带动刀具高速旋转(最高可达10000rpm ),实现材料切削。
  • 刀库自动更换不同刀具,满足多工序加工的需要。
  • CNC 系统是操作机器所有其他组件的“大脑” ,指导每次切割以满足所需的精度。

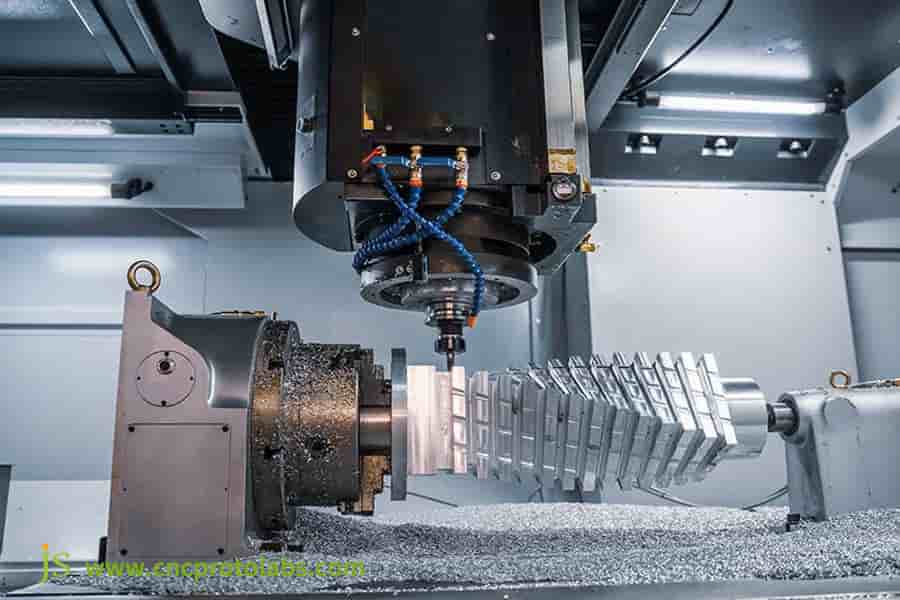

数控铣削是通过移动刀具穿过固定工件来进行的。

图 1:数控铣床将切削刀具引入固定工件,当刀具旋转时自动驱动刀具穿过材料。

如何为您的项目选择合适的精密数控铣床?深入的品牌和技术比较

很多人在了解了精密数控铣床的原理后,却不知道如何选择精密数控铣床。其实很简单:首先要明确自己的项目需要什么,然后根据不同品牌的特点来做出决定。

品牌格局与定位

不同地区品牌的这些优势有所不同,如下表所示:

品牌地区 代表品牌 核心优势 适用场景
欧洲 德国DMG MORI、瑞士GF 高刚性、高精度、稳定性好、使用寿命长。 高要求的航空航天零件、高精度模具、医疗零件。
日本 马扎克、发那科 高可靠、耐用、智能化程度高,可支持长时间运行。 汽车量产零部件、电子、无人线。
国内的 国内主流品牌 性价比高,服务响应快(一般24小时内到达现场),维护成本低。 中档精密零件、中小批量生产、本地客户项目。

JS精选

我们不使用任何单一品牌的设备,而是根据生产线的加工要求进行混合配置

例如,涉及航空航天支架等高精度数控铣削零件时,采用德国DMG MORI的五轴设备,中小批量的通用零件与高性能、低成本的国产设备组合加工。

这种配置确保了精度,控制了生产成本,并为客户带来了更具竞争力的解决方案。

如果您不确定哪个精密数控铣床JS Precision 可以根据所需的零件精度、批量大小和预算推荐解决方案,帮助您避免在设备选型过程中出现错误。

工业级与工业级桌面:迷你数控铣床何时有意义?

在工业级数控铣床和迷你数控铣床之间进行选择时,许多人似乎陷入了僵局。事实是,两者并没有本质上优于另一者,它们只是属于不同的应用场景。您需要根据手头项目的需求做出决定。

原理差异分析

1.刚性、功率、精度:

除了刚性和重型床身外,工业级数控铣床大部分设备都具有10kW以上的高功率,这使得它们能够以±0.005mm的精度进行高强度切削,并支持24/7连续生产。

小型数控铣床刚性低,功率低,大多在2kW以下,精度在±0.05mm左右。它们只能加工塑料、软铝等软质材料,不能长时间高强度工作。

2. 软件和控制系统:

FANUC 31i 等工业机床采用功能齐全的 CNC 系统,可支持复杂的多轴指令和机内测量。相反,桌面设备大多使用功能非常有限的简化系统,仅允许执行简单的加工任务。

3. 自动化和集成:

工业机床集成了自动化上下料机构,可以成为生产线的一部分,而对于桌面设备来说,上下料大多必须由手工完成,并且这些设备不可能实现大规模自动化。

明智的选择策略

如果您在教育机构任教,自己制作小零件,或者需要快速制作软材料原型,迷你数控铣床非常适合:成本低、操作灵活。

然而,当零件由高强度金属制成,需要±0.02mm以内的高精度或要求最终零件生产长期稳定时,只有工业级精密数控铣床才能保证零件质量和生产效率的一致。

如果您需要使用迷你数控铣床进行原型制作或工业级数控铣床进行批量生产,JS Precision可以提供相应的服务。您只需明确您的要求,我们将为您制定合适的解决方案。

征服天空:高精度数控铣削如何塑造航空航天的未来?

精密数控铣削已广泛应用于许多行业,但其真正的价值却出现在航空航天行业。这个行业对精度和强度的要求非常高。充分满足这些需求,高精度数控铣削现已成为推动行业发展的关键技术。

1、机身结构件:

跨度、纵梁和框架是飞机和卫星的主要承载部件。传统的制造方法无法平衡强度和重量。

我们采用高精度数控铣削,从一块铝或钛合金毛坯上“雕刻”出一个零件,只去除不需要的材料,留下合理的承载结构,以达到最高的强度重量比,使飞机飞行更轻、更安全。

2、发动机核心部件:

叶片、叶盘和燃烧室部件应能在高温高压条件下工作,因此只能采用镍基高温合金。

此类材料在高刚性 5 轴 CNC 铣床上使用 CBN 刀具进行加工,使用专门开发的最佳切削参数以避免刀具磨损。精密数控铣削完美地解决了这些挑战。

3. 航空电子设备和控制系统:

虽然支架和外壳很小,但需要在低温和振动等极端环境下保持尺寸稳定性。我们采用高精度数控铣削,将公差控制在±0.01mm以内,确保这些零件不会影响航电系统的运行。

超越机械加工:

JS Precision 在这些方面做得更多数控铣削应用不仅仅是机器零件,它实际上提供端到端的解决方案,从材料认证(提供航空航天标准报告)到无损检测(包括用于检测内部缺陷的X射线),以确保零件完全满足其行业的严格要求。

如果您有基于航空航天的 CNC 铣削应用,JS Precision 可以涵盖从材料到检查的所有内容,以确保零件符合标准。为此,请与我们联系。

高精度数控铣削是确保航空航天制造精度和重复性的重要技术。

图 2:航空航天工业严重依赖精密 CNC 铣削来生产对飞机和航天器的安全和性能至关重要的高精度部件。

释放创造力:定制数控铣削如何处理复杂的几何形状?

许多客户需要具有复杂几何形状的零件,而通过定制数控铣削,这些创意设计可以轻松实现,依靠专业技术和协作设计,将复杂零件从图纸变为现实。

实现复杂性的技术基础

1.多轴加工技术:核心技术包括五轴联动,可以让刀具从任意方向接近工件,无需多次装夹操作。可一次完成倒扣、深腔、连续曲面等特征,避免装夹误差,提高效率。

2.高速铣削:通过采用高转速(10000转以上)、快速进给和小切深,减少刀具与工件的接触时间,降低切削力,获得高效率和高表面质量(粗糙度可小于Ra0.8μm)。

3.专用刀具和策略:加工深腔时采用锥度刀具,采用圆弧刀清根可以优化刀具路径,例如采用无冲击的螺旋进刀,提高加工精度和效率。

JS Precision的协同设计

我们的定制数控铣削服务从设计阶段就介入。在您提供模型后,工程师将进行DFM分析:例如,如果零件型腔太深,他们会建议调整深度以避免工具振动,如果特征太精细,他们会建议增加尺寸以确保可行性。

这增强了可制造性并降低了成本,同时在保证功能的情况下缩短了周期时间。

一台数控铣床最多可以有6个自由度,即X、Y、Z和A、B、C。自由度越高,机床加工复杂零件的能力就越强。

图 3:立式加工中心 (VMC) 和卧式加工中心 (HMC) 的机床轴。

案例研究:从 8 个零件减少到 1 个零件 – 3 周内减轻 60% 的航空航天支架重量

介绍了很多技术,我举一个例子,通过真实的案例让大家直观地了解定制数控铣削和高精度数控铣削的价值:

这是我们服务的卫星制造客户的案例。客户是一家全球知名的航天公司,本次合作使用的支架是近地轨道通信卫星的姿态调整系统。

面临的挑战

客户需要卫星姿态控制系统的结构支撑。最初的设计由八个机加工铝部件组成,存在三个主要问题:

  • 重量为1.2kg,不满足轻量化卫星的要求。每增加1公斤,发射成本将增加15000美元。
  • 十二个螺栓连接、复杂的组装以及松动的风险可能会在太空等微振动环境中导致故障。
  • 组装周期为5周,无法满足卫星测试的迫切要求。延迟交付将使整个项目进度落后两个月。

JS精密解决方案

我们最初与客户的结构工程师和材料专家进行了三场技术研讨会,以确定支撑的关键参数,例如临界应力点和温度耐受范围(-50℃至80℃)。

然后,采用高精度数控铣削技术进行优化: 利用CAD软件拓扑优化模拟空间微振动环境下的应力分布,去除40%非承重材料,采用一体化设计,将八个部件合二为一。

加工是通过 DMG MORI 5 轴 CNC 铣床、航空级钛合金 TC4 毛坯和超细晶粒硬​​质合金刀具完成的。分层切削在主轴转速 12000 rpm、进给量 500 mm/min 下完成。过程中每30分钟进行一次上机测量,将公差控制在±0.01毫米以内。

结果和数据

  • 组件集成: 8 合 1 设计消除了组装步骤和 12 个相关的可能故障点,从而提高了可靠性。第三方测试机构振动测试表明,故障风险降低了 90%
  • 重量显着减轻:最终部件重量为 0.48 千克,比原始重量减轻了 60% ,客户节省了 10,800 美元的发射成本。
  • 强度增强:整体刚性提升200%,-50℃仍能保持尺寸稳定性,满足空间使用要求。
  • 加速交付:从设计到交付仅需3周,比原周期缩短40%,使客户能够按时进行卫星测试,不耽误项目。

无论是组件集成、减重还是加速,JS Precision都能够提供定制数控铣削服务和高精度数控铣削,以应对项目的迫切需求。

定制航空航天数控铣削零件

图 4:定制数控铣削钛结构支撑。钛合金以其优异的强度重量比而闻名,广泛应用于航空航天数控加工。

能力世界:全球化数控铣削服务的真正优势是什么?

如今,大多数项目都是全球性的,并且已经全球化数控铣削服务可以针对供应链、周期、成本等关键痛点提供解决方案,使项目进展更加顺利。

1. 供应链弹性:全球制造网络降低风险。例如,当一个地区发生灾难并导致生产中断时,我们有能力将订单转移到其他工厂以保证项目的连续性。

2. 24/7不间断生产:跨时区协作意味着“接力赛”制造。数据首先在中国工厂白天处理,然后传输到继续生产的欧洲工厂,然后传输到 24/7 工作的美洲工厂。这将项目周期缩短了约 30%。

3.知识和技术共享:全球工厂统一在相同的流程和质量管理标准下,例如统一测试方法和工具选择,以确保无论生产地点在哪里,生产的零件都具有相同的高质量

4.规模经济成本优势:原材料集中采购和统一调度降低了材料和管理成本,最终可能转化为更具竞争力的客户定价,批量订单的成本优势将更高。

常见问题解答

Q1: 制作 CNC 铣削原型的一般交货时间是多少?

简单的 CNC 铣削原型大约需要 5 到 7 个工作日。更复杂的原型或具有特殊材料的原型需要更长的时间。当您需要时,我们可以提供准确的交货日期上传您的零件文件

Q2: 您需要什么文件格式来提供报价?

我司报价多采用3D格式文件,包括STEP、IGES、X_T、SLDPRT等。因为只有这些格式才能完整地保留零件模型的特征树,这有助于分析的准确性。

Q3:高精度数控铣削零件的精度如何保证?

精密数控铣削、加工过程中的实时机上测量、严格的刀具管理以及使用坐标测量机进行最终检查是我们用来保证高精度数控铣削零件高精度的方法。

Q4: 三轴和五轴数控铣削有什么区别?

与仅具有 X、Y 和 Z 轴且可用于加工平面等简单特征的 3 轴 CNC 铣削不同,5 轴 CNC 铣削具有两个额外的旋转轴,可在单个装置中高精度地加工一些复杂的曲面。

Q5:可以加工壁很薄的零件吗?

我们可以加工薄壁零件,对于某些客户来说,这是我们的专长。我们优化刀具、加工路径和切削参数,以可靠地加工薄壁特征。

Q6: 您通常可以承受哪些公差?

我们加工零件的标准公差为 ±0.025mm,并且根据零件特征和材料,我们可以挑战高达±0.005mm 的公差。

Q7:您会如何处理和保护知识产权?

我们将与您签署NDA协议,并使用加密文件管理系统存储设计文件,全面保护您的知识产权。

Q8:如果我的零件同时需要铣削和车削怎么办?

如果您的零件需要铣削和车削,我们提供铣削-车削-车削服务,所有这些服务都在同一台机床上完成,以实现最佳的同轴度和效率。

概括

精密数控铣削不仅仅是零件制造,事实上,它是将创意转化为市场竞争力的关键环节。通过做出正确的选择,人们会自动为复杂问题选择可靠的质量、高速的专家解决方案

JS Precision拥有最先进的精密数控铣床,丰富的各行业数控铣削经验,以及以客户为导向的数控铣削服务,愿成为您最值得信赖的制造合作伙伴。

即使是最复杂的设计也不要留在纸上。JS精密,我们可以满足您从原型设计到批量生产的各个方面的需求,并确保质量和时间表始终处于控制之中。立即提交您的零件需求并开始高效协作!
