خدمات النماذج الأولية السريعة للطباعة ثلاثية الأبعاد يغيرون الطريقة التي يتم بها تطوير المنتجات. تواجه فرق تطوير المنتجات في مختلف الصناعات بدءًا من الإلكترونيات الاستهلاكية وحتى قطع غيار السيارات تحديًا كبيرًا:

تتطلب عمليات صنع القوالب التقليدية من 4 إلى 8 أسابيع حتى تكتمل وكل تغيير في التصميم يكلفها عشرات الآلاف من الدولارات مما يجعل فرق التصميم تتقدم بحذر شديد وأساليب تجريبية.

لم يقم فريقك بعد بإنتاج أول نموذج أولي له بينما أكمل المنافسون بالفعل ثلاث نسخ للمنتج.

يزداد الوضع سوءًا لأن النماذج الأولية التي يتم الاستعانة بمصادر خارجية تفشل في إنشاء هياكل معقدة مما يؤدي إلى اكتشاف اختبار التجميع للتداخل بعد انتهاء مرحلة الاختبار الحرجة. توفر خدمات النماذج الأولية السريعة للطباعة ثلاثية الأبعاد أفضل حل لجميع المشكلات الحالية.

نظرة عامة سريعة على الإجابات الأساسية

الأبعاد الأساسية	الإجابات الرئيسية	قيمة بالنسبة لك
جوهر العملية	التصنيع الإضافي إلى جانب المساعدة في توفير تكلفة القوالب المادية، فإن هذه الطريقة تضع المواد فوق بعضها البعض. من الممكن الحصول على نموذج أولي خلال 24-48 ساعة.	ضغط دورة تطوير المنتج من أشهر إلى أسابيع لتسريع وقت الوصول إلى السوق.
اختيار التكنولوجيا	FDM مناسب للمفاهيم ذات الحجم الكبير، وSLA مناسب للمظاهر عالية الدقة، وSLS مناسب للمكونات الوظيفية المعقدة.	قم بمطابقة العملية مع الاستخدام المقصود للنموذج الأولي، وتجنب الدفع مقابل الأداء المفرط.
أنظمة المواد	من راتنج ABS إلى النايلون المقوى بالألياف الزجاجية، ومن الراتينج الشفاف الحساس للضوء إلى المسحوق المعدني.	يمكن التحقق من المظهر والاختبار الوظيفي، حيث تقترب خصائص المواد من خصائص الأجزاء المنتجة بكميات كبيرة.
نقطة انعطاف التكلفة	تكلف الطباعة ثلاثية الأبعاد للدفعة الصغيرة (<1000 قطعة) 10-30% فقط من قولبة الحقن، مما يلغي الحاجة إلى الاستثمار في القالب.	لا توجد تكلفة للتجربة والخطأ في القالب، ولا توجد نفقات إضافية لتكرار التصميم.

الوجبات السريعة الرئيسية

• تخفيض دورة البحث والتطوير بأكثر من النصف:

تعمل الطباعة ثلاثية الأبعاد على تقليل تكرارات النماذج الأولية التي تستغرق عادةً أسابيع إلى أيام فقط. في الواقع، في مثال عملي، تم تخفيض ثلاث تكرارات استغرقت 21 يومًا إلى 3 أيام.

• نقطة تحول واضحة في التكلفة:

بالنسبة للإنتاج أقل من 1000 قطعة، تكون هناك حاجة إلى قوالب مع قولبة بالحقن، والتي تستغرق من 4 إلى 8 أسابيع لصنع القالب، في حين يمكن إجراء الطباعة ثلاثية الأبعاد في 3 إلى 7 أيام. بجانب، تكاليف دفعة صغيرة لا تمثل سوى حوالي 10-30% من الطرق التقليدية.

• حرية تصميم لا مثيل لها:

تختفي القيود مثل قيود زاوية السحب عند إنشاء هياكل معقدة مثل القنوات الداخلية المفصلية.

• خصائص المواد هي نفس خصائص الإنتاج الضخم تقريبًا:

مجموعة متنوعة من المواد بما في ذلك النايلون الهندسي PA12، وتعزيز ألياف الكربون، ومثبطات اللهب ULTEM قادرة على تلبية متطلبات الاختبار الوظيفية المختلفة .

لماذا تثق بهذا الدليل؟ تجربة النماذج الأولية السريعة الدقيقة ثلاثية الأبعاد من JS Precision

شركة JS Precision متخصصة في الطباعة ثلاثية الأبعاد للنماذج الأولية السريعة وتعمل في هذا المجال منذ أكثر من 10 سنوات.

من خلال مجموعة واسعة من أحكام الخدمة، نفذت JS Precision أكثر من 2000 مشروع تطوير نموذجي لأكثر من 20 صناعة رئيسية بما في ذلك الإلكترونيات الاستهلاكية الطبية للسيارات والفضاء والأجهزة المنزلية وما إلى ذلك.

علاوة على ذلك، فقد تعاونا مع عدد من موردي السيارات من المستوى الأول وشركات تكنولوجيا الإلكترونيات الاستهلاكية المشهورة عالميًا، ونتيجة لذلك، استحوذت مشاريع السيارات على 42% من إجمالي حجم مشاريعنا بينما حققت المشاريع الطبية معدل نجاح قدره 99.5%.

تم تجهيز فريقنا الهندسي بأكثر من 8 سنوات من الخبرة في هندسة التصنيع الإضافي، ويتمتع الأعضاء الرئيسيون باعتمادات صناعية كبيرة.

نحن لا نقدم خدمات الطباعة فحسب، بل نزود العملاء أيضًا بمجموعة كاملة من الحلول المتخصصة التي تشمل تحسين التصميم واختيار العمليات ومطابقة المواد والاختبار اللاحق . في المتوسط، نحن قادرون على خفض تكاليف التطوير لعملائنا بنسبة 15%-20% لكل مشروع.

تم تجهيز JS Precision بشكل جيد بأكثر من 20 طابعة ثلاثية الأبعاد ذات جودة صناعية بتقنيات مختلفة FDM SLA SLS والمعادن. أحجام ومواصفات معدات الطباعة هذه متنوعة تمامًا.

على سبيل المثال، يمكننا طباعة أجزاء كبيرة بحجم 600×600×400mmmm، ونراقب بدقة الأبعاد الحرجة لتكون ضمن ±0.1mm، وهو ضعف حد التسامح في الصناعة الذي يبلغ ±0.2mm.

علاوة على ذلك، تعمل أجهزتنا بكفاءة لمدة 98% من العام، وبالتالي ضمان التسليم في الوقت المحدد. نحن نلتزم أيضًا معايير ISO/ASTM 52900 .

جميع معلمات العملية وبيانات التكلفة وتوصيات الاختيار الواردة في هذا الدليل مستمدة من ملخص أكثر من ألف مشروع فعلي نفذته شركة JS Precision. وبعد التحقق المتكرر، أصبحت تتمتع بأهمية عملية وقيمة مرجعية قوية.

لقد قمنا مؤخرًا بمساعدة إحدى شركات إلكترونيات السيارات في خفض تكاليف تطوير المكونات بنسبة 96%. شهدت إحدى الشركات المصنعة للأجهزة الطبية تقلص الوقت اللازم لمبيعات النماذج الأولية من 14 أسبوعًا إلى 4 أسابيع بفضل خدمات تطوير منتجاتنا.

لدينا أيضًا علامة تجارية للإلكترونيات الاستهلاكية على قائمة عملائنا وقد ساعدنا في تقليل المهلة الزمنية لمرحلة اختبار النموذج الأولي للمنتج الجديد بنسبة 60%.

تؤكد هذه المواقف من الصناعة أنه يمكننا الوصول إلى الحل الأمثل فيما يتعلق بحل أهم مشكلات تطوير المنتج مثل المهل الزمنية الطويلة المتأصلة والتكاليف المرتفعة وقيود الإنتاج .

إذا كنت تواجه صعوبة في كفاءة وتكلفة تطوير النموذج الأولي للمنتج، فاتصل بمهندسي JS Precision الآن للحصول على استشارة مخصصة قبل تطوير النماذج الأولية السريعة ثلاثية الأبعاد ودع فريقنا المحترف يقوم بتشخيص مشروعك.

ما هي النماذج الأولية السريعة للتصنيع الإضافي للطباعة ثلاثية الأبعاد ولماذا تحتاجها؟

تتطلب عملية تطوير المنتج إنشاء نماذج أولية سريعة باعتبارها عنصرًا أساسيًا فيها. يتيح الجمع بين الطباعة ثلاثية الأبعاد والتصنيع الإضافي إمكانية إنشاء نماذج أولية سريعة لتحويل أساليب التصنيع التقليدية إلى تقنية حيوية لتطوير المنتجات المعاصرة.

من الطرح إلى الإضافة: تغيير في منطق التصنيع

تواجه أساليب التصنيع الطرحية باستخدام الحاسب الآلي، والتي طورها العلماء الأوروبيون لإنشاء منتجات من خلال إزالة المواد، مشكلتين رئيسيتين: فهي تهدر الكثير من المواد وتحتاج إلى كائنات ثلاثية الأبعاد لتلبية المتطلبات التشغيلية.

الطباعة ثلاثية الأبعاد لتصنيع النماذج الأولية السريعة تستخدم طريقة الترسيب طبقة تلو الأخرى لإنشاء نماذج ثلاثية الأبعاد معقدة في خطوة واحدة، مما يساعد على التخلص من تأخيرات الإنتاج.

جوهر النماذج الأولية السريعة: التجربة والخطأ منخفض التكلفة

تتطلب مرحلة تطوير المنتج الأولية من الشركات اختبار مفاهيم التصميم بطرق فعالة من حيث التكلفة تمكنها من تجنب الأخطاء الجسيمة أثناء عملية تصنيع القالب. يتم تحديد القيمة الأساسية للنماذج الأولية السريعة لتصنيع المواد المضافة للطباعة ثلاثية الأبعاد من خلال هذا التطبيق المحدد.

تقدم JS Precision تحليل سوق دبي المالي على المستوى الهندسي لتطوير النماذج الأولية من خلال الجمع بين جميع المزايا المستمدة من سلسلة خدمات النماذج الأولية السريعة للطباعة ثلاثية الأبعاد.

لتقديم اختلافات البيانات الأساسية للنماذج الأولية السريعة للطباعة ثلاثية الأبعاد بشكل أكثر بديهية في سيناريوهات مختلفة، فيما يلي جدول مقارنة للمعلمات الرئيسية لتطوير النموذج الأولي عبر صناعات متعددة:

صناعة التطبيقات	العملية المثلى	الدقة القياسية	دورة التسليم	تكلفة المواد (/قطعة)	معدل العائد
الالكترونيات الاستهلاكية	جيش تحرير السودان	± 0.05 ملم	24-36 ساعة	80-150 دولارًا	98.5%
قطع غيار السيارات	SLS	± 0.1 ملم	36-48 ساعة	120-220 دولارًا	97.8%
الأجهزة الطبية	الطباعة المعدنية	± 0.08 ملم	48-72 ساعة	350-600 دولار	99.2%
الفضاء الجوي	SLS/طباعة معدنية	± 0.06 ملم	72-96 ساعة	500-800 دولار	99.0%
أجهزة منزلية	FDM/SLA	± 0.15 ملم	24-48 ساعة	60-120 دولارًا	98.0%

هل تريد معرفة ما إذا كانت النماذج الأولية السريعة للتصنيع الإضافي للطباعة ثلاثية الأبعاد مناسبة لمشروع تطوير المنتج الخاص بك؟ تقدم JS Precision تحليلًا مجانيًا لجدوى المشروع لتحديد التوافق بين التكنولوجيا والتكلفة بسرعة.

كيف تعمل الطباعة ثلاثية الأبعاد والنماذج الأولية السريعة على تقصير دورة تطوير منتجك؟

يعمل التسليم البطيء والعملية التكرارية لتطوير النموذج الأولي كقيد أساسي يحد من كفاءة تطوير المنتج. تشهد سرعة تطوير المنتجات تحسينات أساسية من خلال الطباعة ثلاثية الأبعاد والنماذج الأولية السريعة والتي تمكن أوقات التطوير بشكل أسرع.

الهندسة المتزامنة: التسليم السريع على مدار 24-48 ساعة

تتطلب الاستعانة بمصادر خارجية للنماذج الأولية التقليدية 2-3 أسابيع للتسليم ، بينما يمكن لمقدمي خدمات الطباعة ثلاثية الأبعاد والنماذج الأولية السريعة التسليم في غضون 24-48 ساعة، مما يدعم فرق التصميم لاختبار حلول متعددة بالتوازي.

ردود الفعل الفورية والتكرار

تستخدم الفرق الطباعة ثلاثية الأبعاد والنماذج الأولية السريعة لإنشاء نماذج أولية مادية يقومون باختبارها واستخدامها لتحديد المشكلات التي يقومون بإصلاحها من خلال الطباعة الفورية . تنشئ العملية تكرارات متعددة تستغرق أشهرًا حتى تكتمل ولكن يمكن أن تنتهي الآن في غضون أيام.

تسريع التعاون بين الإدارات

تستخدم الأقسام نماذج أولية مادية مطبوعة ثلاثية الأبعاد لتلبية احتياجات التواصل الخاصة بها مما يلغي الحاجة إلى المخططات والخيال البصري. تواجه المنظمة عمليات صنع القرار المحسنة لأن الطباعة ثلاثية الأبعاد والنماذج الأولية السريعة توفر قيمة من خلال قدرتها على إنشاء طرق اتصال أكثر قابلية للفهم.

ما هي التكنولوجيا الأفضل للنماذج الأولية السريعة ثلاثية الأبعاد؟ (FDM، SLA، أو SLS؟)

تعمل الطرق الثلاثة الرئيسية المستخدمة في عملية عمل النماذج الأولية السريعة ثلاثية الأبعاد من خلال FDM وSLA وSLS. يعد اختيار الطريقة المناسبة بمثابة عامل حيوي يحدد نجاح عمليات النماذج الأولية السريعة ثلاثية الأبعاد.

FDM (نمذجة الترسيب المنصهر): الخيار الأول لنماذج المفاهيم واسعة النطاق

تحقق عملية FDM معدل دقة يبلغ ±0.2 مم أثناء إنتاج سماكة طبقة تتراوح بين 0.1 و0.3 مم مما يجعلها مناسبة لطباعة نماذج مفاهيمية واسعة النطاق وتركيبات الأدوات، وتوفر نفقات المواد الأكثر اقتصادًا مع تمكين الإنتاج السريع لمكونات كبيرة الحجم.

SLA (الطباعة الحجرية الاستريو): ملك الأجزاء ذات المظهر عالي الدقة

تصل دقة عملية SLA إلى ±0.05 مم بينما يمتد سمك الطبقة إلى 0.025 مم مع مستوى خشونة سطحية يبلغ Ra<1.6μm ويحقق الراتنج الشفاف المصقول نفاذية ضوء بنسبة 92% مما يجعله الخيار الأكثر ملاءمة لإنتاج أجزاء ذات مظهر عالي الدقة.

التلبيد بالليزر SLS: أداة قوية للمكونات الوظيفية المعقدة

لا تتطلب تقنية SLS أي هيكل داعم ، مما يتيح تشكيل الهياكل الداخلية المعقدة. يدعم النظام تطوير المكونات الوظيفية باستخدام مواد النايلون PA12 التي تتراوح قيم قوة الشد فيها من 48 ميجا باسكال إلى 85 ميجا باسكال والتي تفي بمعايير الاختبار الوظيفي.

توصي JS Precision بعمليات النماذج الأولية السريعة ثلاثية الأبعاد وفقًا للاستخدام المقصود للنموذج الأولي والذي يتضمن SLA للتحقق من المظهر، وSLS للاختبار الوظيفي، وFDM للمفاهيم واسعة النطاق التي تتبع معايير ASTM F2792 .

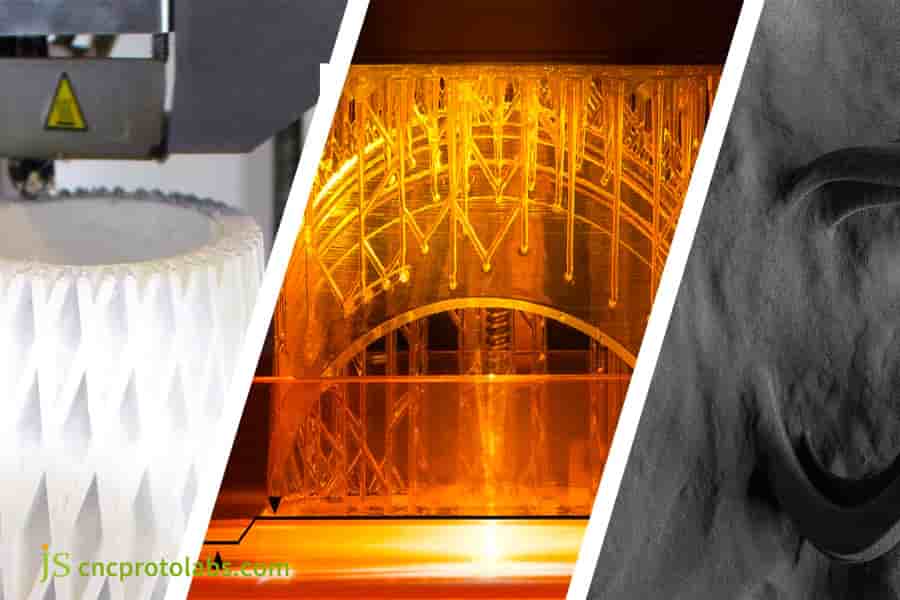

الشكل 1: تعمل الطابعة ثلاثية الأبعاد التي تستخدم تقنية نمذجة الترسيب المنصهر (FDM) على بناء جزء بهيكل شبكي طبقة تلو الأخرى على منصة البناء الخاصة بها.

ما هي المواد المناسبة لمنتجات النماذج الأولية؟

تنقسم متطلبات منتجات النماذج الأولية إلى التحقق من المظهر والاختبار الوظيفي. تمتلك JS Precision مكتبة مواد شاملة لتتناسب مع احتياجات النماذج الأولية المختلفة، والتي تمكن نماذجها الأولية من تحقيق أداء مماثل لأداء معدات الإنتاج الفعلية.

المظهر النموذجي لنظام المواد

• راتنج عالي الشفافية: توضح المادة نفاذية الضوء بنسبة 92% مما يمكنها من تكرار الخصائص البصرية لمكونات الكمبيوتر الشخصي وPMMA . تعمل هذه المادة كأداة شفافة لاختبار مظهر المنتج.
• الراتنج الأبيض الشبيه بـ ABS: تتيح المادة تطبيقات الطلاء والطلاء الكهربائي بينما يتطابق نسيج سطحه مع مظهر مكونات الإنتاج التجاري. تعمل المادة بشكل صحيح مع جميع أنواع المنتجات القائمة على القشرة.
• راتينج مرن يشبه PP: توضح المادة نطاق صلابة Shore A من 50 إلى 90 أمبير مما يمكنها من تقليد الملمس المطاطي الناعم . تعمل المادة بشكل صحيح كمكون مرن للأزرار والمقابض.

نظام المواد النموذجية الهندسية

• نايلون PA12: تُظهر المادة قوة شد تصل إلى 48 ميجا باسكال بينما صلابتها الجيدة تجعلها مناسبة لتصميم العناصر الهيكلية مثل الأبازيم والمفصلات.
• النايلون المقوى بالألياف الزجاجية: تُظهر المادة قوة شد تبلغ 85 ميجا باسكال بينما صلابتها العالية تجعلها مناسبة لاختبار المكونات الهيكلية الحاملة.
• مثبطات اللهب ULTEM 1010: تحقق المادة تصنيف UL94 V-0 الذي يمكّنها من تحمل سيناريوهات مثبطات اللهب ذات درجات الحرارة العالية عند تشويه الحرارة بمقدار 215 درجة مئوية.

مواد الطباعة المعدنية ثلاثية الأبعاد

• الفولاذ المقاوم للصدأ 316L: تتمتع المادة بقوة شد تبلغ 640 ميجا باسكال مما يجعلها مناسبة للأجهزة الطبية و الأجزاء الصناعية بسبب خصائصه المقاومة للتآكل.
• سبائك الألومنيوم AlSi10Mg: تتميز المادة بقوة محددة عالية وموصلية حرارية جيدة مما يجعلها مناسبة للمكونات التي تتطلب تبديد الحرارة وتصميمًا خفيف الوزن.
• سبائك التيتانيوم TC4: تُظهر المادة توافقًا حيويًا جيدًا بينما قوتها العالية تجعلها مناسبة لكل من عمليات الزراعة الطبية وتطبيقات الفضاء الجوي.

نوع النموذج الأولي	المواد الموصى بها	الأداء الأساسي	السيناريوهات القابلة للتطبيق
أجزاء المظهر الشفاف	راتينج حساس للضوء عالي الشفافية	نفاذية الضوء 92%، Ra<1.6μm	أجزاء بصرية، قذائف شفافة
أجزاء المظهر الصلبة	ABS مثل الراتنج الأبيض	يتوفر الطلاء الكهربائي وطباعة الشاشة، ونعومة السطح العالية	قذائف الأجهزة المنزلية، والهيئات الالكترونيات الاستهلاكية
أجزاء مرنة	راتينج مرن يشبه PP	شور 50-90A، مرونة جيدة	الأزرار والأختام والمقابض
الأجزاء الوظيفية الهيكلية	نايلون مقوى بالألياف الزجاجية	قوة الشد 85MPa، معامل الانحناء 3800MPa	الأقواس الحاملة والأجزاء الهيكلية الميكانيكية
أجزاء مقاومة للهب بدرجة حرارة عالية	ألتيم 1010	UL94 V-0، تشويه الحرارة 215 درجة مئوية	مقصورات محركات السيارات، ومكونات الفضاء الجوي
المكونات الوظيفية المعدنية	316L الفولاذ المقاوم للصدأ	قوة الشد 640MPa، مقاومة للتآكل	الأجهزة الطبية، مكونات الدقة الصناعية

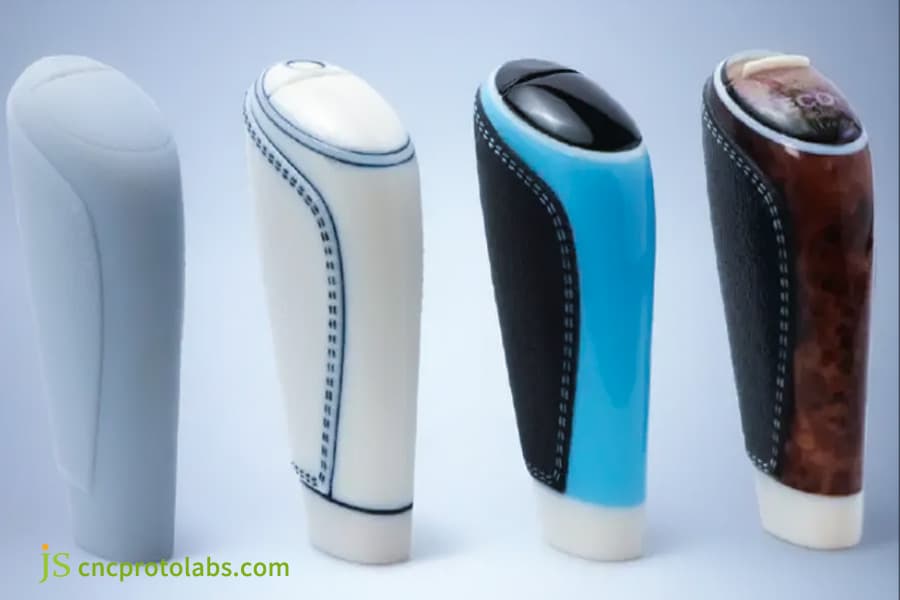

الشكل 2: نموذج أولي لمقبض التحكم المركزي للسيارة ذو اللون الأبيض الناعم، يقف في وضع مستقيم على خلفية محايدة.

ما هو سير العمل النموذجي للنماذج الأولية السريعة للطباعة ثلاثية الأبعاد؟

يعد إجراء التشغيل القياسي بمثابة الأساس الذي يحدد نجاح النماذج الأولية السريعة للطباعة ثلاثية الأبعاد. تقوم JS Precision بإنشاء نظام سير عمل كامل يضمن تسليم النموذج الأولي في الوقت المناسب والحفاظ على معايير جودة النموذج الأولي.

الخطوة 1: إصلاح البيانات وتحسينها

يقوم المهندسون بفحص سمك جدار النموذج وزاوية البروز وتنسيق STL . الحد الأدنى لمتطلبات سمك الجدار لطباعة FDM هو ≥1 مم وبالنسبة لطباعة SLA فهو ≥0.1 مم. يجب إضافة هياكل الدعم عندما تتجاوز الزوايا المتراكمة 45 درجة لمنع أخطاء الطباعة.

الخطوة 2: تقطيع المعلمة الأمثل

يحتاج النموذج الأولي إلى إعدادات محددة لسمك الطبقة والتي تتراوح من 0.05 إلى 0.3 ملم وإعدادات كثافة الحشو التي تتراوح من 10 إلى 100% . يجب على المستخدمين اختيار وسائل الدعم المناسبة التي تحافظ على المستوى المطلوب من الدقة أثناء عملهم لتحقيق أهدافهم التشغيلية.

الخطوة 3: الطباعة والمراقبة

يقوم الفريق بتشغيل معدات طباعة من الدرجة الصناعية أثناء تتبع تقدم الطباعة للتأكد من أن كل طبقة تلبي معايير الجودة وتمنع أخطاء الطباعة.

الخطوة 4: المعالجة اللاحقة هي المفتاح

إجراءات ما بعد المعالجة الموحدة التي تشمل إزالة الدعم، والصنفرة والتلميع، والتنظيف والمعالجة، والطلاء والتلوين، تعمل على إنشاء نماذج أولية عالية الجودة .

بعد أن تعلمت عن سير العمل القياسي لـ الطباعة ثلاثية الأبعاد للنماذج الأولية السريعة ، وترغب في تحقيق مشروعك؟ قم بتحميل رسومات CAD الخاصة بك إلى JS Precision للحصول على تقرير مجاني لتحسين الرسم وتحليل سوق دبي المالي.

كيف تعمل الأدوات السريعة على سد الفجوة بين النموذج الأولي والإنتاج الضخم؟

تتيح الأدوات السريعة للمؤسسات التحول من اختبار النماذج الأولية إلى الإنتاج على نطاق صغير لأنها تعمل كنقطة اتصال رئيسية بين النماذج الأولية المطبوعة ثلاثية الأبعاد والإنتاج الصناعي الكامل.

ما هي الأدوات السريعة؟

تستخدم الأدوات السريعة أو صناعة القوالب السريعة الطباعة ثلاثية الأبعاد لصنع قوالب القالب والقوالب الرئيسية التي تسمح للشركات بإنتاج تجارب صغيرة الحجم دون استخدام قوالب فولاذية باهظة الثمن.

قيمة الإنتاج التجريبي بكميات صغيرة

عناصر المقارنة	قوالب الصلب التقليدية	الأدوات السريعة	الادخار
تكلفة العفن	عشرات الآلاف إلى مئات الآلاف من الدولارات الأمريكية	الآلاف إلى عشرات الآلاف من الدولارات الأمريكية	التوفير: 80-90%
دورة التطوير	4-8 أسابيع	1-2 أسابيع	تم اختصاره بنسبة 50%+
حجم الدفعة المطبق	أكثر من 10000 قطعة	50-500 قطعة	مجدية اقتصاديًا للدفعات الصغيرة
صعوبة تعديل القالب	ارتفاع تكلفة التعديل	تعديل منخفض وسريع	تم اختصار دورة التعديل بنسبة 70%

التحقق من الأداء: استخدام مواد الإنتاج الضخم النهائية

تسمح تقنيات الأدوات السريعة باستخدام مواد الإنتاج الضخم مثل PP وABS، والتي لا يمكن أن تعكس بدقة الأداء النهائي والمظهر المرئي للمنتج فحسب، بل تعمل أيضًا كمصدر دقيق للغاية لمرجع البيانات للإنتاج الضخم.

خدمة الشباك الواحد من JS Precision

توفر JS Precision تغطية كاملة من الطباعة ثلاثية الأبعاد للنماذج الأولية و الأدوات السريعة إلى قولبة الحقن بكميات صغيرة، مما يتيح الانتقال السلس من مرحلة النموذج الأولي إلى الإنتاج الضخم.

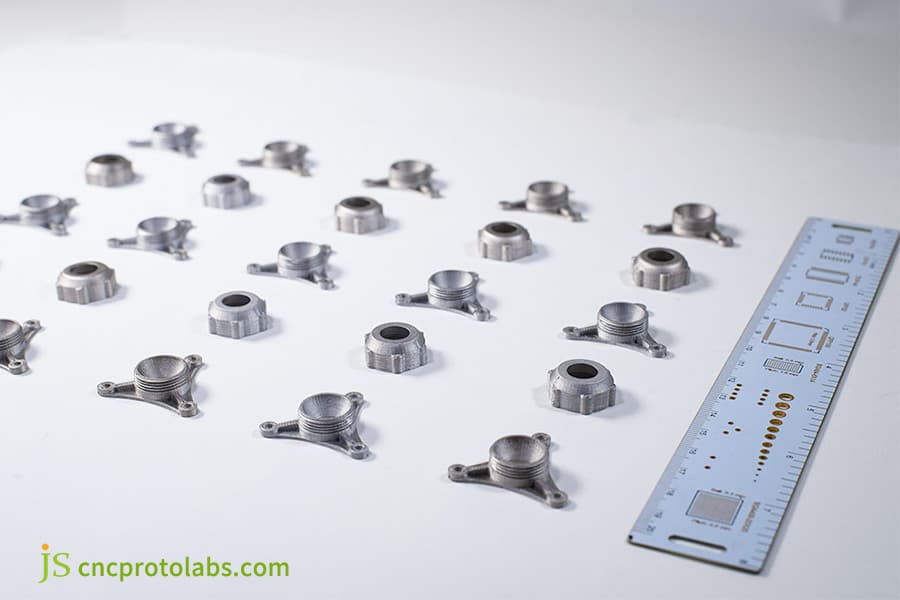

الشكل 3: مجموعة متنوعة من الموصلات الرمادية المعدنية الصغيرة، التي تم إنشاؤها على الأرجح باستخدام طباعة SLA ثلاثية الأبعاد لتطبيقات الأدوات السريعة، مرتبة جنبًا إلى جنب مع مسطرة دقيقة للتحقق من الأبعاد.

دراسة حالة JS Precision: شركات إلكترونيات السيارات توفر 860 ألف دولار أمريكي من تكاليف التطوير من خلال الطباعة ثلاثية الأبعاد والنماذج الأولية السريعة

تحدي

كان مورد السيارات من المستوى الأول الذي يتمتع باعتراف عالمي بحاجة إلى تطوير مقبض وحدة تحكم مركزية جديد للسيارة والذي يتطلب إكمال خمسة اختبارات مريحة ومجموعة واحدة من عينة اختبار السيارة في غضون ثلاثة أشهر .

تضمنت التكلفة الإجمالية للطريقة التقليدية خمس جلسات تصنيع باستخدام الحاسب الآلي تكلف كل منها 12000 دولار أمريكي وتطوير قالب الحقن الذي كلف 180000 دولار.

لم تكن عملية التصنيع باستخدام الحاسب الآلي قادرة على إنشاء هيكل داخلي شفاف مما أدى إلى تحديات في تقييم المظهر والاختبار الوظيفي.

حل

قامت شركة JS Precision بتطوير حل مخصص من خلال مؤسستها والذي قام بدمج تقنية الطباعة ثلاثية الأبعاد مع النماذج الأولية السريعة وطرق الأدوات السريعة. يتطلب الحل خطوتين متميزتين لإكماله:

1. التحقق من النموذج الأولي:

تمت طباعة مقابض الراتنج عالية الشفافية باستخدام تقنية SLA، مع التحكم الدقيق في سمك الطبقة عند 0.05 مم.

وصل السطح إلى مستوى خشونة يبلغ Ra1.2μm بعد ثلاث عمليات تلميع متدرجة بينما حققت نفاذية الضوء 91% مما يطابق تمامًا تأثير نقل الضوء وتفاصيل نسيج الأجزاء المنتجة بكميات كبيرة.

أكمل الباحثون خمس جولات من اختبار التحقق المريح مما أدى إلى بقاء جميع أخطاء الاختبار ضمن نطاق ±0.03 ملم.

2. الإنتاج التجريبي للدفعات الصغيرة:

لقد أنشأنا فريقًا قالب سيليكون عالي الدقة بعد إكمال الاختبار الوظيفي بنجاح والذي استخدم جزء SLA المُحسّن الخاص بنا باعتباره القالب الرئيسي. تم تحديد تحمل القالب ليكون ± 0.08 مم.

أنتجت عملية التصنيع 50 مجموعة من العينات المثبتة على مركبات PC/ABS منتجات النماذج الأولية والتي تطلبت 12 دقيقة فقط لإنشاء كل جزء على حدة مع تحقيق نسبة نجاح 99.8%.

نتائج

• تم تخفيض التكلفة الإجمالية للمشروع إلى 38,000 دولار أمريكي مما وفر 860,000 دولار أمريكي مقارنة بالحل التقليدي مع تحقيق خفض في التكلفة بنسبة 96%.
• تم تقصير دورة التطوير من 14 أسبوعًا إلى 4 أسابيع ، وتم اجتياز مراجعة PPAP للعميل قبل شهرين من الموعد المحدد.
• أظهر الاختبار المادي ثلاث مشكلات في التصميم والتي تضمنت إحساسًا بتخميد مقبض الضوء والإضاءة الخلفية غير المتساوية للشخصية، ومكنت نتائج الاختبار الفريق من إجراء تغييرات القالب اللازمة التي تحمي عملية الإنتاج من العيوب المحتملة.
• حقق الفريق نجاحًا لأول مرة في الإنتاج الضخم لأنهم استخدموا بيانات التحقق السريع من القالب للتنبؤ بانكماش المواد والذي أبلغ بشكل مباشر عملية تصميم القالب الفولاذي.

توضح هذه الحالة بشكل كامل القيمة العملية لخدمات النماذج الأولية السريعة للطباعة ثلاثية الأبعاد. إذا كنت تريد أيضًا تقليل التكاليف وتسريع تطوير منتجك، اتصل بـ JS Precision على الفور للحصول على حل مشروع مخصص.

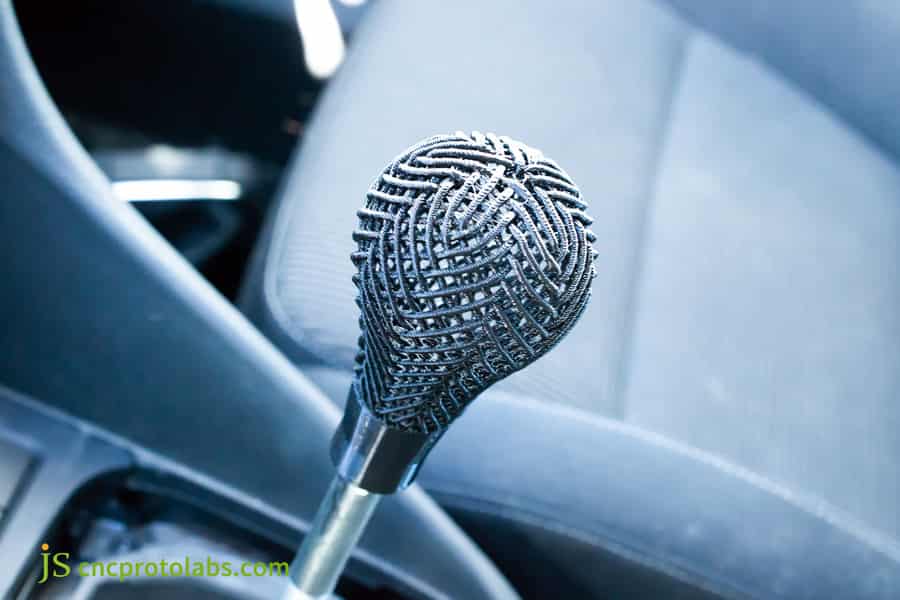

الشكل 4: منظر عن قرب لنموذج أولي لمقبض التحكم المركزي للسيارة بتصميم شبكي معقد، تم تصنيعه باستخدام الطباعة الحجرية المجسمة (SLA) ثلاثية الأبعاد من الراتنج الحساس للضوء.

كيفية اختيار شريك موثوق لخدمات النماذج الأولية السريعة للطباعة ثلاثية الأبعاد؟

يحتاج فريق تطوير المنتج إلى اختيار مزود خدمات النماذج الأولية السريعة للطباعة ثلاثية الأبعاد الجدير بالثقة والذي سيقدم نماذج أولية عالية الجودة ويحافظ على تقدم المشروع. تلخص JS Precision أربعة معايير اختيار أساسية لمساعدتك على تجنب المخاطر.

قدرات المعدات

يجب أن يمتلك مقدمو الخدمات المحترفون مجموعة كاملة من معدات الطباعة الصناعية. تقوم شركة JS Precision بتشغيل أكثر من 20 ماكينة FDM وSLA التي تتيح طباعة الأجسام الكبيرة التي تصل أبعادها إلى 600×600×400 مم.

قدرات المراجعة الهندسية

يقوم مقدمو الخدمات عالية الجودة بمراجعة النماذج بشكل استباقي. يوضح تقرير سوق دبي المالي الصادر عن JS Precision للعملاء ثلاث إلى خمس مشكلات محتملة تساعدهم على تقليل مخاطر التطوير من البداية.

نظام مراقبة الجودة

إن إنشاء إجراءات مراقبة الجودة الشاملة له أهمية حيوية. تقدم شركة JS Precision تقارير فحص CMM التي توثق قياسات أبعاد المكونات الوظيفية والتحكم الدقيق في تفاوتات الأبعاد الحرجة التي تمتد إلى حدود ± 0.1 مم.

قدرات حماية الملكية الفكرية

يوضح مستوى حماية الملكية الفكرية الذي يقدمه مزود الخدمة خبرته المهنية. نحن الشركة نحمي الملكية الفكرية للعميل من خلال تخزين البيانات المشفرة وفصل الشبكة بين أنظمتها الداخلية والخارجية وخيار إنشاء اتفاقية عدم إفشاء مخصصة.

الأسئلة الشائعة

Q1: ما هو الحد الأدنى لكمية الطلب للنماذج الأولية السريعة للطباعة ثلاثية الأبعاد؟

الحد الأدنى لكمية الطلب للنماذج الأولية السريعة المطبوعة ثلاثية الأبعاد هو قطعة واحدة. توفر JS Precision دعمًا كاملاً خلال جميع المراحل بدءًا من إثبات المفهوم وحتى الإنتاج التجريبي للدفعة الصغيرة مع التكيف مع أحجام الطلبات المختلفة.

س2: كم من الوقت تستغرق طباعة النموذج الأولي؟

يعتمد الوقت اللازم للطباعة على مدى تعقيد المادة وكبر حجمها. يتم تسليم المكونات الأساسية خلال يوم واحد بينما تحتاج المكونات المعقدة إلى فترة من يومين إلى ثلاثة أيام للتسليم. تتيح متطلبات العملية إنشاء تقديرات مسبقة.

س3: ما هي دقة النموذج الأولي المطبوع ثلاثي الأبعاد؟

تُظهر العمليات المختلفة أداءً مختلفًا للدقة. يحقق SLA ±0.05 مم، وSLS ±0.1 مم، وFDM ±0.2 مم، وكلها تلبي معظم متطلبات التحقق من التجميع.

س 4: هل يمكن للمواد النموذجية أن تتحمل الاختبار الوظيفي؟

يمكن للمواد النموذجية أن تصمد أمام الاختبارات الوظيفية. تعرض الدرجة الهندسية PA12 قوة شد تبلغ 48 ميجا باسكال بينما تحقق متغيراتها المقواة بالألياف الزجاجية مستوى قوة يبلغ 85 ميجا باسكال مما يجعلها مناسبة للتقييمات الهيكلية المتعددة.

س 5: بالنسبة لمشروعي، أيهما أفضل الطباعة ثلاثية الأبعاد أم التصنيع باستخدام الحاسب الآلي؟

تعد الطباعة ثلاثية الأبعاد خيارًا رائعًا للأشكال المعقدة ذات التعقيدات وميزات التركيب، في حين أن التصنيع باستخدام الحاسب الآلي هو الطريقة المفضلة للأجزاء المعدنية البسيطة التي تتطلب دقة عالية. JS Precision قادرة على تقديم نصائح لتحسين العمليات المختلطة.

س6: هل تقومون بتصنيع نماذج أولية مطبوعة ثلاثية الأبعاد بمواد شفافة؟

بالطبع! لدينا القدرة على صنع نماذج أولية شفافة. تتميز عينات الراتنج عالية الشفافية SLA الخاصة بنا بمستوى نفاذية ضوء يصل إلى 92% بعد التلميع، مما يحاكي نفس التأثيرات المرئية مثل المكونات البصرية مثل الكمبيوتر الشخصي وPMMA.

س7: ما هي العملية التي تقوم بها لقياس الأجزاء المطبوعة ثلاثية الأبعاد لضمان الدقة؟

للتأكد من دقة أبعاد الأجزاء المطبوعة ثلاثية الأبعاد، ستستخدم JS Precision آلة قياس إحداثيات (CMM) لإجراء فحص على النموذج الأولي ومشاركة تقرير الفحص معك. علاوة على ذلك، فإن البيانات الرئيسية ذات الأبعاد قابلة للتتبع، ولا يتم المساس بالدقة.

س8: كم من الوقت يستغرق استلام العينة من لحظة تقديم الرسم لك؟

تمر العملية الكاملة بخمس خطوات: تحميل رسومات CAD، ومراجعة سوق دبي المالي، وتأكيد عرض الأسعار، ومعالجة ما بعد الطباعة، وفحص الجودة والتسليم. يمكن التحقق من حالة العملية برمتها عبر الإنترنت.

ملخص

النماذج الأولية السريعة ثلاثية الأبعاد تعد الخدمات أداة أساسية لإعادة تشكيل تطوير المنتجات، وتمكين التكرار بدون قوالب، والتسليم اليومي، وخفض التكلفة، وتحسين الكفاءة. تقدم JS Precision، بفضل قدراتها المهنية، نماذج أولية عالية الجودة ويقينًا في التطوير لعملائها.

سواء كنت بحاجة إلى التحقق الإبداعي، أو النماذج الأولية الوظيفية، أو كنت تتطلع إلى الانتقال إلى الإنتاج التجريبي بكميات صغيرة، يمكنك اختيار JS Precision لتحميل رسوماتك، والحصول على تقرير وسعر سوق دبي المالي، واغتنام فرصة السوق.
