Jusheng

一家高端医疗器械公司正在生产一批精密不锈钢零件。打印件上注明“必须使用316不锈钢”。为了降低成本，他们想，既然零件都是不锈钢，可以用304不锈钢代替。加工过程非常顺利，零件最终成品非常漂亮。

但就在最终客户的进货检验完成之际，一块小磁铁却让整个订单泡汤了。这些部件带有磁性，不符合严格的生物相容性和非磁性环境标准。他们突然意识到，“不锈钢”标识背后隐藏着看不见的“磁性”。

航空航天和电子工业中的数控加工也面临同样的问题。在本文中，我们将为您彻底揭开304和316不锈钢磁性的奥秘，并揭示磁性将如何影响您的数控加工和产品的成功。

核心答案摘要

为什么316比304抗磁能力更强？JS团队实地测试分析

自过去 10 年以来，JS 团队一直为医疗、航空航天和汽车电子等高精度领域提供 CNC 加工服务，拥有超过 5,000 个定制 CNC 加工制造项目。

我们此前曾帮助一家医疗公司克服了手术器械的非磁性加工需求，将产品合格率从60%提升至99.8%。我们还为一家航空航天客户解决了304不锈钢零件的高磁性问题，通过工艺优化使其符合标准。

这是我们数百次CNC加工实践经验的总结，它将帮助您轻松掌握304和316不锈钢之间的磁性差异，并成为科学鉴别不锈钢的专家。我们保证，本文内容能够有效解决您在CNC加工过程中遇到的磁性问题。

如果您需要解决 CNC 加工中不锈钢的磁性问题，请选择我们的定制 CNC 加工生产服务。我们将为您提供高质量的解决方案，助您顺利完成项目，并在下单时提供完整的进度更新。

重塑对不锈钢磁性的认知

许多人都有“不锈钢无磁性”的认知。但这是对不锈钢磁性的常见误解。在实际的数控加工实践中，我们经常遇到客户因为这种误解而选择不合适的材料。

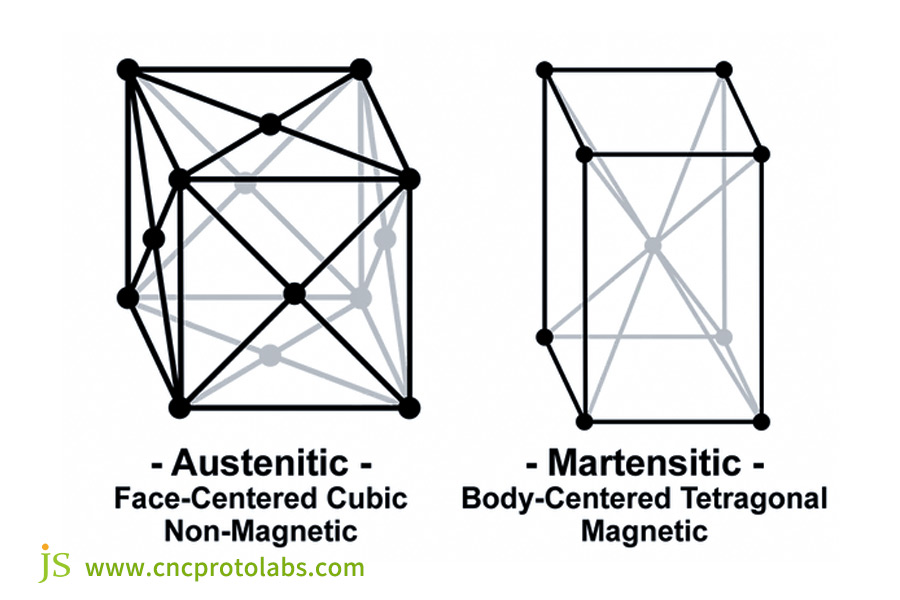

事实上，不锈钢的磁性并不是绝对的，它的磁性很大程度上依赖于材料的微观结构。

• 奥氏体不锈钢（例如 304 和 316）在典型条件下本质上是非磁性的。但在加工和热处理过程中，其内部结构可能会发生变化并产生磁性。
• 铁素体和马氏体不锈钢本身具有磁性，无需加工即可自由地被磁铁吸引。
• 另外，铬含量单一的不锈钢，如18号不锈钢，由于缺少镍元素来稳定奥氏体组织，在正常条件下容易发生磁化。

为了方便大家了解不同种类不锈钢的磁性，我们列出了一些常用不锈钢的磁性表格，供大家在选择CNC加工零件材料时参考：

304 与 316：磁稳定性

了解了不锈钢磁性的基本知识后，您应该想知道为什么 304 和 316 这两种奥氏体不锈钢的磁性稳定性会有所不同。

其实，两者的磁性差异本质上是微观结构稳定性的较量，而这种稳定性对CNC加工后的产品性能有直接的影响。

我们制作了一个综合表格，展示了两者之间的主要区别，以帮助您正确选择定制 CNC 加工制造的理想材料：

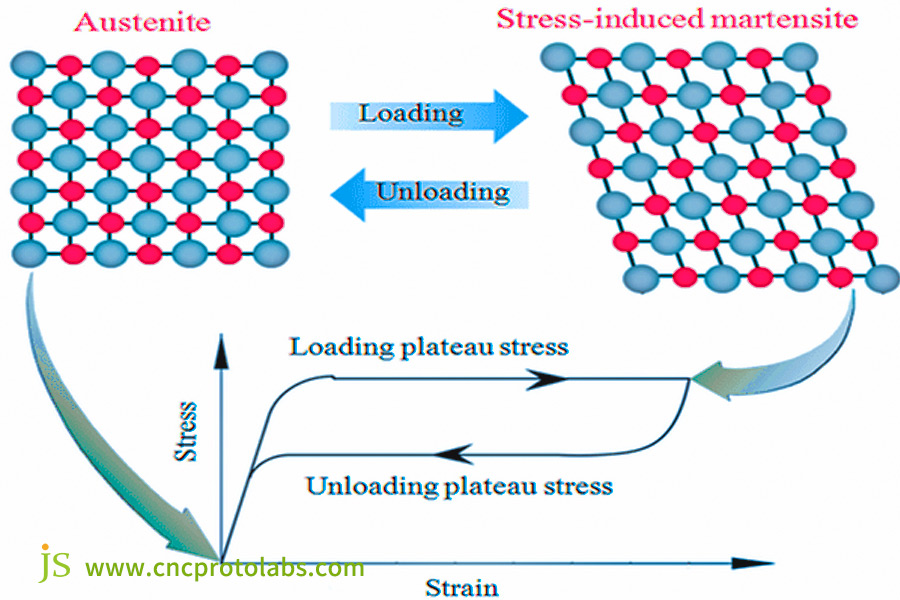

简单来说，304不锈钢的磁性是“加工引起的”。由于缺乏钼带来的额外强度，其微观结构在加工后很容易从奥氏体转变为马氏体，从而产生磁性。

另一方面，316 由于添加了钼，因此即使经过复杂的 CNC 铣削和钻孔，其微观结构也不会改变，并且不易受磁性影响。

在选择304或316不锈钢时，我们的专家会根据您的CNC加工需求推荐合适的材料，并采用一流的加工技术，确保CNC加工零件达到您期望的质量。下单后，您可以立即获得准确的CNC加工报价，从而避免因材料选择错误而产生的昂贵成本。

磁铁测试失败？如何科学地判断不锈钢类型

大多数人使用磁铁来判断不锈钢类型，其前提是“如果磁铁吸住了，就不是好的不锈钢。”这个过程并不精确。

由于 304 不锈钢在 CNC 加工等冷加工后也会产生磁力，因此磁铁只能用作快速初步筛选工具，而绝不能作为区分 304 和 316 不锈钢的最终要求。

我们在实际项目中经常使用的三种科学方法是：

化学试剂检测

这种方法简单易行，而且准确度较高，非常适合现场初步分析。您可以使用不锈钢专用的测试试剂，例如镍含量测试液，将试剂滴在待测材料表面，观察3-5分钟后的颜色变化。

如果是304不锈钢，表面会呈红色。如果是316不锈钢，则不会有任何明显的颜色变化。具体操作步骤请参阅试剂说明。

光谱测试

JS团队在CNC加工前要求采用最精确的工业方法和严格的材料验证流程。该流程通过比较材料的发射光谱来检查材料的化学成分。

它可以准确检测铬、镍、钼等元素的含量，误差小于0.01%，让您清楚地判断它是304还是316不锈钢，从源头上防止材料滥用。

捕捉加工火花

这是一种经验方法，需要至少有五年CNC加工经验的操作员。在CNC加工过程中，使用高速旋转的砂轮接触材料，并观察产生的火花：

304不锈钢产生的火花较少，线条较粗，分支均匀。316不锈钢产生的火花较少，线条较细，分支极少，颜色较浅。

如果您需要准确识别不锈钢类型并进行加工，请选择我们的在线 CNC 加工服务。我们采用光谱分析等先进技术，获取正确的材料，并根据您的要求提供 CNC 加工零件。我们还提供材料测试报告，让您更加安心。

超越 CNC：影响不锈钢磁性的完整因素

磁性并不是 CNC 加工所独有的，而是一个多方面的特性，取决于许多因素，例如材料购买、加工和其他处理等，这些因素直接影响CNC 加工零件的最终磁性性能：

化学成分

这是根本因素。如前所述，钼是316比304具有更大磁阻的根本原因。

镍含量也会影响磁性。镍含量的增加可以稳定奥氏体结构，使其具有抗磁性。相反，镍含量的缺乏则会导致更容易发生马氏体相变，从而产生磁性。

冷加工

这是最常见的因素。冷加工工艺，例如弯曲、深拉、车削、铣削、刨削和磨削，都会影响磁性。加工的力度和频率越大，材料中的应力就越大，奥氏体向马氏体的转变率就越大，磁性也就越大。

例如，经过多次弯曲加工后， 304不锈钢中的磁性变得非常大。 定制齿轮加工等需要复杂铣削和磨削的加工由于应力集中更明显，具有更强的磁感应效应。

热处理

不同的热处理对磁性有不同的影响。固溶处理可以消除不锈钢中的马氏体结构，恢复奥氏体结构，从而降低或消除磁性。

例如，316L不锈钢经固溶处理后，磁导率极低，几乎无磁性，但不适当的退火有增强磁性的趋势。

冶炼过程

冶炼过程中成分的均匀性会影响磁性。

冶炼过程中铬、镍等元素分布不均匀，会导致材料成分在局部区域发生变化，导致某些区域容易产生磁性。冶炼过程中产生的杂质也会影响磁性稳定性。

无论不锈钢磁性背后的原因是什么，我们都可以通过 CNC 加工技术解决。我们为您提供可靠的 CNC 加工零件，满足您的定制 CNC 加工制造需求，避免磁性对产品质量的影响。

磁性：数控加工中的隐形玩家及应对措施

不锈钢中的磁性会直接影响CNC加工吗？是的，尤其是304不锈钢。磁性就像CNC加工中的幽灵伙伴，可能会影响切屑去除、精度和其他因素，使加工变得更加困难和昂贵：

1.排屑：

在对磁性304不锈钢零件进行CNC加工时，产生的切屑会吸附在刀具或工件的表面上。

这不仅影响正常的冷却液流量，造成刀具散热效率低下和额外磨损，而且还会阻止及时排出切屑，导致工件表面划伤并影响加工零件的表面光洁度质量。

2.精密加工问题：

对于 CNC 加工任务中精度非常高的应用，例如医疗设备和精密模具，磁性可能会影响可加工性。

例如，在铣削薄壁零件时，磁性会在工件和夹具之间产生微弱的吸引力，从而改变工件位置，最终使加工尺寸大于公差。

JS 总结了两种有效的、经过测试的 CNC 加工中控制磁性的解决方案：

1.选用316不锈钢：

316不锈钢具有极强的磁稳定性，在进行CNC加工时最不容易被磁化。

这实际上可以显著减少切屑去除和精度问题，除了减少后处理费用外，还特别适合医疗和航空航天等对磁敏感的行业。

2.后期处理：

如果已使用 304 不锈钢，则可在 CNC 加工后进行固溶处理。固溶处理可消除材料的马氏体结构，降低磁性，并增强部件的磁性。

JS 精密制造提供 CNC 加工中磁性问题的可靠解决方案。请联系我们的在线客服，了解我们定制 CNC 加工的制造能力。您下单后，我们将立即安排生产，确保准时交付，避免因磁性问题导致的返工。

案例分析：高端医疗项目因磁力作用濒临倒闭

客户背景

一家初创公司为一家欧洲品牌生产非磁性精密手术器械固定装置。他们以每件约150美元的价格购买了100套固定装置。如果一批产品被拒收，损失将超过1.5万美元。

在首次小批量试生产中，他们采用了304不锈钢以降低成本。数控机床生产的部件符合他们的精度标准，但客户使用高斯计测试后发现，部分区域磁性较弱，远远超出了规定的限值（相对磁导率<1.05）。整批产品被拒收。

JS分析与解答

1.根本原因分析

接到客户的委托后，我们首先对客户的废料进行了检测，光谱分析结果为阳性，因为材料是304不锈钢。

进一步的调查显示，磁性是由数控铣削和钻孔过程中的局部硬化引起的。加工过程中，切削深度过大引起的内应力将奥氏体转化为马氏体，从而产生磁性。

2.材质切换

我们强烈建议改用316L不锈钢（超低碳）。 “L”代表超低碳。这种材料不仅比304不锈钢更耐磁性，而且耐腐蚀性也更好，因此更适合用于医疗器械。

3.流程改进

我们的工程师审查了他们的 CNC 刀具路径并实施了两项重大变更：

• 我们采用了“高速铣削”方法，降低了切削深度并提高了进给速度，以最大限度地减少加工对材料结构的影响。
• 我们修改了冷却液喷射角度，以便有效排出切屑，并在加工后增加了应力消除工序，以进一步减少剩磁。

结果

采用 316L 材料和新参数加工的零件在高斯计上进行测量，结果显示所有零件的磁导率保持在 0.98-1.02 范围内，完全符合客户要求的 <1.05。

最终，客户不仅避免了1.5万美元的损失，还提前三天收到了产品。我们的服务帮助该公司建立了统一的生产标准，赢得了欧洲品牌的长期信赖。

经验教训：材料的选择不仅仅考虑成本和耐腐蚀性。其物理特性（例如磁性）与加工工艺的相互作用对于高端制造的成功至关重要。

常见问题解答

Q1：完全无磁性的不锈钢存在吗？

理论上，完全稳定的奥氏体不锈钢是无磁性的。然而，在实际工业生产中，很难实现绝对的“零”磁导率。我们通常将磁导率非常低（非常接近1）的材料称为“无磁性不锈钢”。例如，经过固溶处理的316L就属于此类。

Q2：不锈钢磁性影响焊接吗？

不锈钢的磁性确实会影响焊接。焊接磁性材料时，磁场会干扰电弧，产生“磁偏吹”，造成电弧不稳定、焊道位置偏移，严重影响焊接质量。因此，焊接磁性工件前必须进行消磁处理。

Q3：为什么304有时会被磁铁吸引？

304 不锈钢有时会被磁铁吸引，是因为冷加工会产生磁性。304不锈钢通常为奥氏体，本质上无磁性。但经过弯曲、深拉、车削、铣削、刨削和磨削等冷加工工艺后，其内部结构会发生变化，部分奥氏体会转变为马氏体，从而产生磁性。

Q4：磁性强就说明质量差吗？

不是。磁性是不锈钢的一种物理特性，很大程度上受微观结构和材料加工工艺的影响，它不是判断不锈钢质量的标准。不锈钢的质量取决于成分、耐腐蚀性和机械性能等关键指标。

概括

选择 304 还是 316 材质，取决于技术偏好，它会影响产品性能、法规遵从性，甚至公司声誉。在 CNC 加工中，选择合适的材料并了解磁性科学，对于确保定制 CNC 加工制造项目的成功完成至关重要。

您是否正在为一个对磁性有特殊要求的项目订购材料？或者您是否必须关注当前供应商生产的零件的磁性元件？JS 可以为您提供经济实惠的 CNC 加工价格和高质量的在线 CNC 加工服务。

联系我们经验丰富的团队，我们将：

• 提供准确的物料鉴别服务，确保收到的物料内容的质量。
• 推荐并提供最合适的316/316L或其他特种非磁性不锈钢。
• 制定优化的 CNC 加工计划来控制原点的磁性。
