Lavorazione CNC aerospaziale rimane la tecnologia fondamentale nella ricerca della produzione suprema nel settore aerospaziale. Ad altitudini di decine di migliaia di metri e nella vicina orbita terrestre, le prestazioni di ogni singolo componente decidono se la missione ha successo e l'equipaggio è al sicuro.

Il settore aerospaziale rappresenta la fase ultima per la sperimentazione della manifattura di precisione. Richiede parti che possano funzionare in modo coerente anche in ambienti estremi.

Pertanto, le lavorazioni CNC aerospaziali devono essere estremamente affidabili e avere una natura ultraleggera in modo da poter essere sottoposte a rigorose sfide meccaniche e termiche. Di gran lunga, la lavorazione CNC semplice e ordinaria non può soddisfare tali requisiti.

Questo articolo esaminerà da vicino l'affascinante nicchia della lavorazione CNC aerospaziale da una doppia prospettiva: carattere del materiale e confine del processo, nonché certificazione di qualità . JS Precisione, capacità unite o integrate in profondità (lavorazione CNC unita), spiega la scelta di un partner, è il fattore chiave per trasformare i progetti dal progetto al volo in realtà.

Panoramica delle risposte chiave

Domande chiave	Risposte chiave	Valore per te
Perché la lavorazione CNC aerospaziale è considerata speciale?	Il processo di lavorazione CNC aerospaziale è influenzato da tre fattori principali ed è necessario produrre risultati che superino i normali standard industriali del settore.	Chiarire le barriere del settore e stabilire aspettative ragionevoli in termini di qualità e conformità.
Come si può essere sicuri che le parti siano di qualità aerospaziale?	Manteniamo controlli rigorosi sull'integrità della superficie mediante una catena di processo dedicata.	Oltre a ciò, abbiamo imparato i metodi per valutare i processi e la qualità dei fornitori.
Come selezionare un partner affidabile per la lavorazione aerospaziale?	Un fornitore di servizi con processo completo lavorazione CNC unita le funzionalità dovrebbero essere la tua prima scelta.	Ottieni i criteri di valutazione per selezionare partner di alta qualità .

Punti chiave:

• La certificazione è la barriera all'ingresso: il sistema di qualità AS9100 è il biglietto d'ingresso sul mercato della lavorazione CNC aerospaziale, fornendo tracciabilità completa e standard estremamente elevati dai materiali ai prodotti finiti.
• Il processo determina le prestazioni: le modifiche ai processi di lavorazione CNC per adattarsi a diversi materiali come le leghe di titanio e le leghe di alluminio aerospaziale, in particolare l'alluminio aerospaziale con lavorazione ad alta velocità, sono essenziali per garantire la resistenza alla fatica e la precisione delle parti.
• L'integrazione end-to-end è fondamentale: il successo dei progetti di lavorazione di parti aerospaziali con lavorazione CNC dipende dalla perfetta integrazione di progettazione (DFM), processo, ispezione e gestione del progetto (lavorazione CNC unita).

Perché questa guida ai servizi di lavorazione CNC aerospaziale è affidabile?

Questa guida è affidabile per tre ragioni principali: analizza il settore, si presenta con dati di convalida esclusivi e JS Precision ha un'esperienza di progetto matura . Oltre 8 anni di esperienza lavorativa nella lavorazione CNC aerospaziale sono stati la base del nostro know-how tecnico, dei metodi pratici e dei nostri metodi pratici, consentendoci così di produrre contenuti professionali e utili.

Non usiamo termini generali e diamo più enfasi ai dati che possono essere utilizzati. Ad esempio, il nostro team ha raggiunto una percentuale di superamento del 99,5% e ha mantenuto le tolleranze entro 0,0127 mm per parti a parete sottile in lega di alluminio 7075-T6 con spessore di 0,8 mm.

Attraverso l'ottimizzazione delle parti in lega di titanio Ti-6Al-4V, la durata dell'utensile è stata estesa del 35% e ogni pezzo prodotto è stato in grado di risparmiare $ 2.000, quindi questi sono alcuni dei problemi direttamente affrontati, come deformazione e costi elevati.

Inoltre, le nostre capacità professionali sono dimostrate dagli standard molto rigorosi e di altissimo livello che seguiamo, che sono AS9100D e certificazioni NADCAP.

JS Precision è stata in grado di fornire con successo i principali componenti strutturali della fusoliera e il gruppo della turbina del motore per un aereo elettrico a decollo, decollo e atterraggio verticale (EVT) per i clienti del Nord America e dell'Europa, risolvendo così i colli di bottiglia della produzione di massa che i fornitori locali non potevano .

In linea con i requisiti di SAE AS9100D (clausola 7.5.3) sulla tracciabilità, effettuiamo una registrazione completa dei dati dell'intero processo.

Per ogni parte viene creato un file gemello digitale contenente i rispettivi certificati dei materiali, parametri di lavorazione e rapporti di ispezione, soddisfacendo i requisiti legali e consentendo ai clienti di avere servizi di visualizzazione della produzione completamente trasparenti.

Oltre a ciò, JS Precision è qui per supportarti con un'ampia gamma di questioni come la deformazione di parti sottili e con pareti, la lavorazione con materiali duri da lavorare o il superamento di audit di conformità attraverso la combinazione delle nostre conoscenze ed esperienze.

Ad oggi, abbiamo assistito più di 12 startup aerospaziali nel ridurre i costi di produzione di circa il 25%-30% e nel garantire le consegne programmate, il che dimostra la nostra capacità di partner affidabile.

Se stai cercando un partner affidabile per i tuoi progetti aerospaziali, invia i disegni delle parti al team di ingegneri di JS Precision. Forniremo un rapporto di analisi DFM gratuito, inclusi suggerimenti per l'ottimizzazione del processo e stime dei costi, gettando solide basi per il tuo progetto.

Che cos'è la lavorazione CNC aerospaziale e perché è unica?

La lavorazione CNC aerospaziale è un metodo di lavorazione CNC ad alta precisione progettato specificamente per l'industria aerospaziale. Il suo obiettivo principale è perseguire le massime prestazioni, la conformità e l'equilibrio completo delle parti, ed è anche una forma di applicazione di alto livello della tecnologia di lavorazione CNC in questo campo.

Oltre i limiti della lavorazione regolare

In realtà, i componenti di un aereo devono funzionare senza problemi a temperature molto alte e molto basse, da 55°C fino a +300°C. ILProcesso di lavorazione CNC alla scienza dei materiali e all'aerodinamica devono essere strettamente combinati, non semplicemente alle forme delle parti che solo la normale lavorazione CNC può fare.

Certificazione e standard: un passaporto per l'accesso al settore

Il sistema AS9100 è la spina dorsale della lavorazione CNC per il settore aerospaziale, definendo la necessità di tracciabilità completa, controllo dei documenti e prevenzione dei difetti . Se abbinato all’accreditamento NADCAP, diventa la chiave per sbloccare la catena di fornitura aerospaziale.

Un triplo equilibrio tra precisione, affidabilità e leggerezza

Questi tre fattori erano equamente bilanciati e sono diventati l'ostacolo principale nella lavorazione CNC di parti aerospaziali: le tolleranze dimensionali cruciali sono spesso strette fino a 0,0127 mm, quindi sono necessari test non distruttivi al 100% per garantire l'affidabilità e, allo stesso tempo, la struttura a pareti sottili dopo l'ottimizzazione della topologia diventa un problema molto serio di controllo della deformazione.

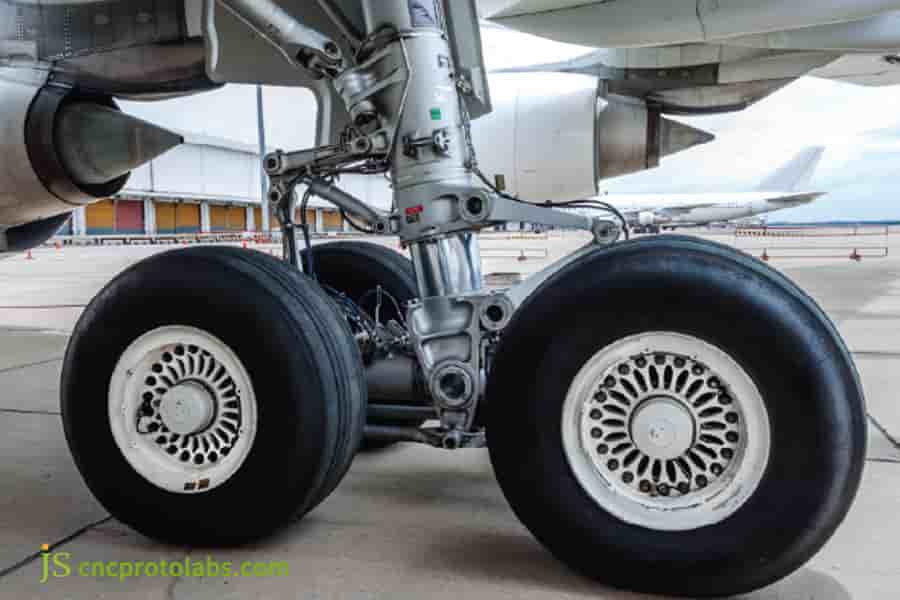

Figura 1: Vista ravvicinata delle ruote e della struttura metallica del carrello di atterraggio di un aereo.

In che modo il processo di lavorazione CNC aerospaziale garantisce una qualità estrema?

La massima qualità della lavorazione CNC aerospaziale è essenzialmente riconducibile al controllo completo della catena di processo dall'inizio alla fine. Ogni passaggio viene eseguito accuratamente con il processo di lavorazione CNC al centro del processo, la qualità, senza angoli o punti ciechi, è stata tralasciata.

Lavorazione a cinque assi, la soluzione definitiva per geometrie complesse

Lavorazione a cinque assi è una delle normali capacità della lavorazione CNC aerospaziale. Riesce a eseguire la lavorazione di elementi complessi su diversi lati di un pezzo in un unico bloccaggio, evitando così gli errori di posizionamento ripetitivi causati da serraggi multipli. Allo stesso tempo, garantisce un elevato grado di precisione ed efficienza di lavorazione.

Un sistema completo di controllo qualità

Il controllo di qualità è una delle cose che accadono durante l'intero ciclo di vita aerospaziale della lavorazione CNC.

• Nella fase CAM, attraverso la simulazione vengono previste le forze di taglio e il rischio di deformazione.
• Durante la lavorazione, utilizzando le sonde della macchina utensile, vengono realizzati il ​​monitoraggio online e la regolazione dei parametri in tempo reale.
• L'ispezione 3D e il controllo non distruttivo utilizzando una macchina di misura a coordinate (CMM) eliminano completamente i difetti.

Integrità della superficie, la pietra angolare della vita a fatica

Attraverso l'ottimizzazione dei parametri di taglio, la selezione di utensili specializzati e la combinazione di questi con operazioni di post-lavorazione come sbavatura e pallinatura, la durata a fatica delle parti può essere aumentata di oltre il 20% , quindi è con grande precisione che sono garantite l'integrità della superficie e la sicurezza operativa.

Perché la lavorazione ad alta velocità è fondamentale per le parti in alluminio del settore aerospaziale?

Lavorazione dell'alluminio aerospaziale ad alta velocità è uno dei modi principali per produrre parti in lega di alluminio aerospaziale. Può essere considerato come un triplo risultato di efficienza, precisione e costo. Inoltre, rappresenta una delle principali aree di applicazione della lavorazione CNC per il settore aerospaziale.

Perfetto equilibrio tra efficienza e precisione

Questo metodo utilizza una velocità del mandrino di oltre 20.000 giri al minuto, insieme a profondità di gradino molto ridotte, per rimuovere rapidamente e con forza il materiale e allo stesso tempo diminuendo la forza di taglio e l'apporto di calore , controllando la deformazione delle parti a parete sottile in lega di alluminio 7075-T6 entro 0,1 mm.

Ottenere una qualità superficiale superiore

La lavorazione ad alta velocità può realizzare un livello di rugosità superficiale di Ra 0,4 m che soddisfa i requisiti estremamente elevati delle superfici aerodinamiche o delle superfici di assemblaggio di precisione nei componenti aerospaziali. Ciò rende superflua la lucidatura manuale, riducendo così i tempi di produzione.

Strategia chiave per ridurre i costi di produzione complessivi

Sebbene l'utensile da taglio specializzato sia più costoso, la lavorazione ad alta velocità produce trucioli fini che vengono rimossi facilmente e senza intoppi, riducendo così l'usura dell'utensile. Inoltre, una lavorazione efficiente riduce i tempi di fermo della macchina utensile , quindi è adatta per la produzione in serie di parti in lega di alluminio.

Vuoi calcolare i vantaggi in termini di costi della lavorazione ad alta velocità per i tuoi pezzi in lega di alluminio? Fornisci a JS Precision il materiale e le dimensioni delle tue parti per ricevere un piano gratuito di confronto dei costi di lavorazione e comprendere chiaramente il potenziale di riduzione dei costi.

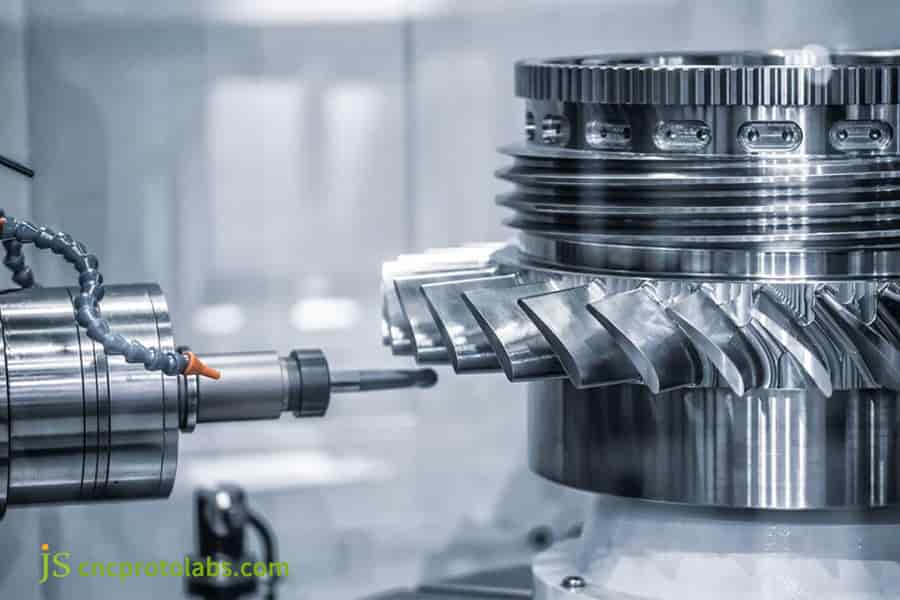

Figura 2: Utensile da taglio CNC che lavora una parte metallica con flusso di refrigerante.

Quali materiali e parti definiscono la lavorazione CNC per il settore aerospaziale?

Il nucleo di Lavorazioni CNC per il settore aerospaziale significa comprendere la natura dei materiali ad alte prestazioni, selezionare il giusto processo di lavorazione per ciascuno e fabbricare accuratamente varie parti essenziali.

Materiali preferiti per il settore aerospaziale

Tipo materiale	Grado rappresentativo	Caratteristiche principali	Sfide di lavorazione	Applicazioni tipiche
Lega di alluminio ad alta resistenza	7075-T6	Carico di snervamento 500MPa, leggero	A pareti sottili e facilmente deformabili	Telaio della fusoliera, pelle
Lega di titanio	Ti-6Al-4V	Elevata resistenza specifica, resistente alla corrosione	Usura rapida dell'utensile	Carrello di atterraggio, gondola motore
Lega ad alta temperatura	Inconel 718	Mantiene un'elevata resistenza a 700 ℃	Grave incrudimento del lavoro	Pale di turbine, ugelli
Materiale composito	CFRP	Elevata resistenza e leggerezza	Incline alla delaminazione	Struttura secondaria dell'ala

Applicazioni tipiche dei materiali delle parti

• La maggior parte dei componenti strutturali sono realizzati in leghe di alluminio, dove il requisito primario è il controllo della deformazione.
• I componenti principali del motore sono realizzati in titanio o leghe ad alta temperatura, richiedendo quindi una lavorazione a cinque assi per garantire la precisione.
• Le parti aeree hanno requisiti di precisione molto elevati, adattandosi così ai complessi scenari di lavorazione multimateriale della lavorazione CNC aerospaziale.

Visualizza la libreria di casi di studio sulla lavorazione di materiali aerospaziali di JS Precision per conoscere i dettagli del processo di lavorazione di diversi materiali e ottenere consigli gratuiti sulla selezione dei materiali.

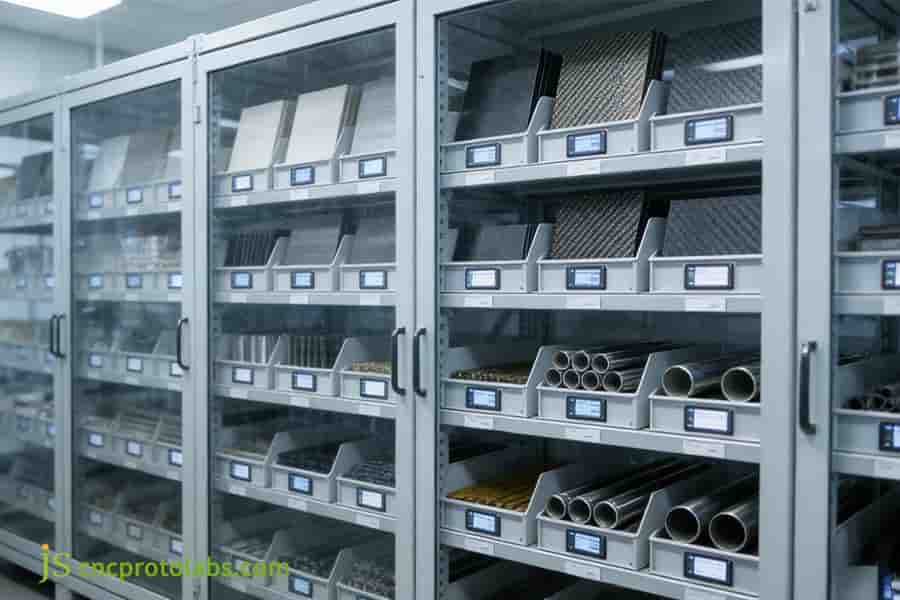

Figura 3: Vari materiali lavorati immagazzinati in un armadio industriale a più cassetti.

Quali sono le sfide principali nella lavorazione CNC di parti aerospaziali?

Parti aerospaziali con lavorazione CNC si occupa principalmente di tre questioni fondamentali: lavorazione dei materiali, deformazione delle parti e tracciabilità della conformità, necessitando quindi di soluzioni ben ponderate.

Movimentazione di materiali difficili da lavorare

L'impiego del raffreddamento ad azoto liquido, del nitruro di alluminio e titanio (AlTiN), degli utensili rivestiti e di una strategia di avanzamento costante a bassa velocità di taglio sono necessari per superare i problemi di concentrazione del calore e di rapida usura degli utensili durante la lavorazione di materiali difficili come le leghe di titanio e leghe ad alta temperatura.

Controllo della deformazione di elementi sottili, con pareti e complessi

Lo stress residuo nelle parti sottili e con pareti ( spessore della parete <1 mm ) può essere controllato in modo efficace attraverso l'ottimizzazione della simulazione della progettazione degli utensili, il taglio progressivo a strati e i processi di rilascio dello stress intermedio per garantire la precisione delle parti dopo la lavorazione.

Requisiti di conformità per la tracciabilità e la registrazione dei dati

Esistono standard definiti per i limiti dei parametri di lavorazione per diversi materiali e tipologie di parti, che devono essere rigorosamente rispettati per soddisfare i requisiti di conformità.

Gli standard dei parametri specifici sono mostrati nella tabella seguente.

Tipo materiale	Tipo di parte	Temperatura massima di taglio (°C)	Sollecitazione residua ammissibile (MPa)	Limite di rugosità superficiale (Ra/μm)	Grado di precisione (IT)	Norma sui test non distruttivi
Lega di alluminio 7075-T6	Telaio della fusoliera	450	≤80	0,8	IT5	Nessun difetto visibile
Lega di titanio Ti-6Al-4V	Carrello di atterraggio	600	≤50	0.4	IT4	Difetti RT ≤0,1 mm
Inconel 718	Pale di turbina	850	≤60	0,2	IT3	Tasso di accettazione UT 100%
CFRP	Struttura dell'ala	300	≤40	1.0	IT6	Nessuna frattura da delaminazione
Acciaio inossidabile 304	Staffa avionica	550	≤70	0,6	IT5	FPI Nessun difetto lineare

Il fulcro della conformità è stabilire un archivio gemello digitale per le parti, conservare i dati dell'intero processo e conformarsi al Standard di processo SAE AS9132 .

Case study JS Precision: svolta nella produzione di massa di componenti strutturali per veicoli elettrici a decollo e atterraggio verticale (eVTOLl)

Sfida:

Il carico principale della fusoliera 7075-T651, telaio portante di un prototipo di un'azienda eVTOL della Silicon Valley, ha dimostrato la deformazione delle pareti sottili e problemi di peso oltre le specifiche . Nel frattempo, il fornitore nordamericano non è stato in grado di produrre su larga scala a causa dei costi elevati e dei problemi relativi ai tempi di consegna.

Soluzione:

JS Precision ha riunito un team di specialisti e ha presentato una soluzione end-to-end di lavorazione CNC unitaria per risolvere il problema:

1.Progettazione collaborativa e ottimizzazione dei processi (DFM):

Il team di ingegneri ha modificato la configurazione dell'irrigidimento interno delle parti, ottimizzando così lo spessore delle pareti e mantenendo le parti rigide. Alcune cavità profonde sono state modificate per inserire strutture , il che ha notevolmente facilitato la lavorazione di parti aerospaziali con lavorazione CNC.

2. Strategia di lavorazione personalizzata ad alta velocità:

Sviluppare una specializzazione fresatura multiasse ad alta velocità (lavorazione ad alta velocità dell'alluminio aerospaziale) percorso utensile e schema di fissaggio del vuoto per le caratteristiche di parete sottile di un'ampia area delle parti, controllando efficacemente la deformazione della lavorazione e mantenendo le tolleranze entro ± 0,0127 mm .

3. Integrazione della catena di fornitura e del processo produttivo:

Utilizzando una catena di fornitura nazionale matura dell’alluminio aerospaziale per ridurre i costi delle materie prime, adottando processi di produzione snelli, ottenendo rapidi tempi di consegna di piccoli lotti e abbreviando i cicli di produzione.

Risultati:

• Il peso della parte è stato effettivamente ridotto del 15%, soddisfacendo così completamente i requisiti di autonomia di volo.
• La percentuale di passaggi di lavorazione è stata aumentata dal 70% al 99,5% , riducendo così drasticamente i costi di rilavorazione.
• I costi totali di produzione del progetto sono stati ridotti di circa il 30%, ovvero un risparmio di oltre 2.000 dollari per parte .
• I tempi di produzione di massa sono stati ridotti del 35% rispetto al piano originale, pertanto il cliente è stato in grado di superare con successo le fasi chiave delle revisioni.

Se anche tu affronti sfide legate alla deformazione, ai costi o ai tempi di consegna lavorazione CNC aerospaziale , invia i requisiti del tuo progetto. Il team dedicato di JS Precision personalizzerà una soluzione per te, ottenendo rapidamente risultati rivoluzionari nella produzione di massa.

Figura 4: Primo piano di un telaio strutturale eVTOL color argento, geometricamente complesso, con fori per bulloni su sfondo bianco.

Come scegliere un partner affidabile per la lavorazione CNC di United per progetti aerospaziali?

La scelta di un partner affidabile e unito per la lavorazione CNC è un fattore chiave per il successo dei progetti aerospaziali. La valutazione non dovrebbe limitarsi a dare un'occhiata alle capacità di lavorazione di base, ma dovrebbe anche enfatizzare la forza tecnica del fornitore, le qualifiche di conformità e le capacità di servizio end-to-end.

Lista di controllo per la valutazione delle competenze principali

Dimensioni della valutazione	Indicatori chiave	Requisiti di conformità
Attrezzatura tecnica	Centro di lavoro a 5 assi	Dotato di attrezzatura per la lavorazione simultanea a 5 o 9 assi, velocità del mandrino ≥ 20.000 giri/min .
Attrezzatura tecnica	Attrezzatura di ispezione	Possiede CMM ad alta precisione, tester di rugosità superficiale e apparecchiature per controlli non distruttivi.
Certificazioni e qualifiche	Certificazioni di settore	Possiede le certificazioni AS9100D e NADCAP.
Certificazioni e qualifiche	Esperienza di progetto	Ha più di 3 casi simili di lavorazione di parti aerospaziali.
Infrastrutture di qualità	Sistema di qualità	Stabilisce un sistema di tracciabilità della qualità dell'intero processo e può fornire rapporti FAI.
Infrastrutture di qualità	Capacità del personale	Il team tecnico ha più di 5 anni di esperienza nella lavorazione aerospaziale.

Capacità di servizio a processo completo

Un fornitore di prim'ordine dovrebbe essere in grado di offrire feedback DFM durante la fase di progettazione per adattare la struttura della parte e, quindi, rendere il processo di lavorazione CNC meno difficile ed economico .

D'altro canto, dovrebbe possedere eccellenti capacità di gestione del progetto e di coordinamento della catena di fornitura, quindi essere in grado di integrare l'acquisto di materie prime, il trattamento termico, trattamento superficiale e altri processi per garantire la consegna puntuale dei progetti complicati.

Comunicazione, trasparenza e gestione del rischio

Un vero partner unito per la lavorazione CNC dovrebbe essere considerato come un'aggiunta al team di ingegneri del cliente. Comunicare regolarmente l'avanzamento della produzione, condividere apertamente i problemi di lavorazione e sviluppare sistematicamente un piano di emergenza per i rischi , ad esempio riservando fornitori alternativi e periodi di buffer di avanzamento per affrontare diverse emergenze.

Desideri selezionare rapidamente partner qualificati per la lavorazione CNC aerospaziale? Contatta JS Precision per ottenere una "lista di controllo di valutazione dei partner di lavorazione CNC aerospaziale" gratuita per confrontare ciascun articolo ed evitare di scegliere il fornitore sbagliato.

Domande frequenti

D1: Quali sono i materiali più comunemente utilizzati per la lavorazione CNC aerospaziale?

Parti strutturali realizzate in leghe di alluminio (ad es. 7075-6061), carico, componenti dei cuscinetti in leghe di titanio (ad es. Ti-6Al-4V) e componenti terminali caldi del motore realizzati con leghe ad alta temperatura (ad es. serie Inconel).

Q2: Quali sono i requisiti di tolleranza tipici per le parti aerospaziali?

In generale, le tolleranze dimensionali critiche rientrano nell'intervallo compreso tra 0,025 mm e 0,076 mm , con alcune caratteristiche di adattamento di precisione che richiedono tolleranze ancora più strette di 0,0127 mm o meno.

Q3: Cosa significa la certificazione AS9100 per i clienti?

Ciò significa che il fornitore ha stabilito il più alto livello di sistema di gestione della qualità nel settore aerospaziale, garantendo processi di produzione controllabili, problemi tracciabili e consegne affidabili, che rappresentano la garanzia principale per il controllo del rischio del progetto.

D4: Perché la lavorazione a cinque assi è importante per le parti aerospaziali?

Grazie ad esso, superfici curve complesse come girante e involucro possono essere finite in un unico setup , garantendo così precisione di posizionamento, riducendo l'accumulo di errori e riducendo notevolmente i cicli di consegna.

D5: Quali sono i principali vantaggi della lavorazione ad alta velocità delle leghe di alluminio?

Includono elevata produttività, basse forze di taglio (quindi minore deformazione del pezzo), ottima finitura superficiale e lunga durata dell'utensile, con conseguente riduzione complessiva dei costi di produzione.

Q6: Come controllare la deformazione della lavorazione delle parti a parete sottile?

Sono stati utilizzati diversi metodi, come l'ottimizzazione dello schema di serraggio, l'adozione di una strategia di fresatura a strati, la selezione di utensili speciali affilati e la pianificazione razionale della sequenza di lavorazione. Questi diversi metodi gestiscono complessivamente in modo efficace lo stress residuo riducendo così la deformazione.

Q7: Potete fornire la certificazione completa dei materiali e i rapporti di prova?

Certamente, JS Precision è pienamente impegnata nel rispetto dello standard AS9100. Ogni lotto di materiale è accompagnato da un certificato originale del produttore e vengono inoltre resi disponibili rapporti di ispezione completi e rapporti di test delle prestazioni.

Q8: Qual è il ciclo di consegna tipico dai disegni al primo campione?

Per le tipiche parti in lega di alluminio e lega di titanio, solitamente, il primo campione può essere consegnato entro 3, 4 settimane dalla data di consegna si ricevono i disegni finali . Il tempo di consegna esatto dipende dalla complessità della parte.

Riepilogo

La lavorazione CNC aerospaziale non riguarda solo la realizzazione di parti semplici, ma comprende piuttosto una sfida completa di tecnologia, standard e collaborazione . La selezione dei materiali, l'ottimizzazione dei processi, il controllo di qualità e la gestione della conformità sono aspetti che influiscono direttamente sulla sicurezza e sulle prestazioni dell'aeromobile.

È fondamentale selezionare un partner che disponga di capacità di lavorazione CNC complete di processo unito poiché questa è la principale garanzia del successo del progetto. JS Precision, con la sua profonda conoscenza tecnica e la sua esperienza pratica, è quello che offre un rifugio sicuro ai tuoi progetti aerospaziali.
