Serviços de usinagem CNC de alta precisão de 5 eixos | Peças usinadas personalizadas | Preço instantâneo

serviços de usinagem CNC de 5 eixos são frequentemente uma das principais ferramentas usadas para fabricar peças complexas. Se em algum momento você tiver um problema com erro de usinagem de três eixos, preocupações com o preço do CNC de 5 eixos ou um ciclo de prototipagem muito longo, a usinagem CNC de 5 eixos pode ser a solução exata.

Este artigo revelará para você o véu dos serviços de usinagem CNC de 5 eixos de alta precisão, desde a lógica de preços até os pontos de seleção, desde protótipos de peça única até usinagem CNC de alto volume, fornecendo um guia completo para tomada de decisões.

Visão geral rápida das respostas principais

Principais vantagens:

• Ponto de inflexão de custo: Há um momento exato em que uma peça precisa de quatro operações de fixação para operar porque seu custo de usinagem de 5 eixos se tornará mais barato do que os custos de usinagem de 3 eixos.
• Melhoria significativa de precisão: uma configuração de 5 eixos aumenta a precisão de posicionamento de 0,02 mm para 0,005 mm porque agora evita o acúmulo de erros.
• Capacitação do projeto: 15-25% dos custos de usinagem podem ser reduzidos por meio da intervenção DFM, que deve ser implementada o mais cedo possível durante o processo de projeto de peças usinadas personalizadas.
• Limite do lote: em conjunto com um sistema de paletes automatizado, os cinco eixos são igualmente capazes de usinagem CNC de alto volume, e o custo por peça diminui exponencialmente com o aumento do tamanho do lote.

Por que confiar neste guia? Experiência em serviços de usinagem CNC de 5 eixos da JS Precision

A indústria manufatureira utiliza a usinagem CNC de 5 eixos como seu método mais avançado para criar produtos de alta precisão.

Com 20 anos de experiência neste setor, a JS Precision já usinou mais de 100.000 peças CNC de 5 eixos e trabalhou para mais de 300 clientes de alto nível em todo o mundo nas indústrias aeroespacial, médica e automotiva. Também superamos dificuldades de usinagem que envolviam a criação de milhares de peças com designs complexos.

A empresa opera mais de 20 centros de usinagem verticais de 5 eixos importados, que incluem as principais marcas DMG MORI e Mazak e HEC e tipos de máquinas com berço e cabeçote giratório. Desta forma, somos capazes de satisfazer os requisitos de usinagem de diferentes tipos de peças usinadas personalizadas. Nossos equipamentos mantêm certificação de precisão ISO 10360-2 em todos os nossos instrumentos.

Criamos um sistema de preços transparente para serviços CNC de 5 eixos que utiliza big data para mostrar todos os custos sem quaisquer taxas secretas. Nossos serviços de usinagem CNC de alto volume ajudaram um cliente de peças automotivas a reduzir o custo de usinagem por peça em 35%.

Nossos engenheiros possuem uma média de 10 anos de experiência em usinagem CNC de 5 eixos, ao mesmo tempo em que fornecem serviços de análise DFM. Além disso, atualizamos projetos para mais de 500 clientes somente em 2025, o que levou a uma redução média de 20% nos custos de usinagem.

Nossa empresa estabeleceu um sistema abrangente de controle de qualidade que utiliza equipamentos avançados de inspeção, como CMMs Zeiss e scanners de luz branca. Este processo permite-nos verificar que cada componente CNC de 5 eixos mantém uma precisão perfeita de acordo com as especificações estabelecidas.

Os vigilantes da indústria reconheceram nossas capacidades de produção como ativos valiosos. Nossa empresa segue os padrões de usinagem ASME B89.4 para todas as operações CNC, enquanto manter uma taxa de aprovação de produtos de 99,8%, o que estabeleceu nossa reputação como um parceiro confiável para clientes internacionais.

Se você está enfrentando os desafios de usinagem de peças CNC de 5 eixos ou deseja saber um preço mais preciso do CNC de 5 eixos, entre em contato imediatamente com os engenheiros da JS Precision para serviços de consultoria profissional individual. Deixe que nossa equipe profissional personalize uma solução para o seu projeto.

O que são serviços de usinagem CNC de 5 eixos e como eles são fundamentalmente diferentes da usinagem tradicional?

A usinagem CNC de 5 eixos é uma atualização tecnológica moderna em relação a um sistema tradicional de usinagem de três eixos.

Os serviços de usinagem CNC de 5 eixos representam uma solução abrangente que é construída com base nesta tecnologia e é capaz de produzir peças usinadas personalizadas complexas e de alta precisão com facilidade, resolvendo assim com eficácia os problemas de baixa precisão e ineficiência que ocorrem na usinagem tradicional.

Compreender o princípio do movimento de três eixos lineares + dois eixos rotativos

A usinagem tradicional de três eixos utiliza apenas o corte nos eixos X/Y/Z. Além disso, superfícies curvas complexas exigem múltiplas operações de fixação, o que não só resulta em baixa eficiência, mas também torna difícil garantir a precisão.

A usinagem CNC de 5 eixos adiciona eixos rotativos A/B ou A/C, que sempre permitem que a ferramenta entre em um ângulo perfeito e, assim, elimina a necessidade de ajustes repetidos da peça e melhora muito a flexibilidade e a eficiência da usinagem.

Como a usinagem CNC de 5 eixos elimina erros cumulativos?

O principal benefício dos serviços de usinagem CNC de 5 eixos é que eles reduzem as 5 a 6 etapas envolvidas na fabricação de peças usinadas personalizadas complexas em uma única operação de fixação, aumentando assim a eficiência da usinagem em 30-50% e erradicando completamente os erros de posicionamento que resultam de múltiplas operações de fixação.

Isso também leva a uma melhoria na precisão das peças CNC de 5 eixos de ±0,02 mm a ±0,005 mm.

Além da precisão: acabamento superficial e vida útil da ferramenta

O design de inclinação da ferramenta garante que a usinagem CNC de 5 eixos sempre terá uma velocidade de corte em um nível efetivo. Mesmo com usinagem de ligas de titânio, inconel e outros materiais difíceis de usinar, ele é capaz de obter um acabamento superficial inferior a Ra 0,8 μm. Além de aumentar significativamente a vida útil das ferramentas em 20-30%, também está em conformidade com o padrão ISO 841 para nomenclatura de eixos em CNC.

Se você deseja uma compreensão clara das diferenças entre a usinagem CNC de 5 eixos e a usinagem tradicional, você pode baixar o "White Paper sobre tecnologia de usinagem de 5 eixos" da JS Precision, que contém vários casos de comparação de processos e dados para ajudá-lo a determinar claramente a adequação da tecnologia.

Figura 1: um diagrama esquemático que ilustra o sistema de coordenadas de cinco eixos (X, Y, Z, A, C) e a estrutura de uma máquina-ferramenta tipo coluna, destacando os diferentes eixos de movimento.

Quais peças CNC de 5 eixos são mais adequadas para usar a tecnologia de usinagem de 5 eixos?

Identificar e adaptar com precisão peças CNC de 5 eixos pode evitar o pagamento de prêmios por peças simples, maximizar o valor dos serviços de usinagem CNC de 5 eixos e controlar razoavelmente o preço do CNC de 5 eixos.

Aeroespacial e médica: a solução definitiva para materiais difíceis de processar

A escolha perfeita para materiais difíceis de usinar Normalmente, peças CNC típicas de 5 eixos, como impulsores, lâminas e juntas artificiais, têm superfícies complexas de forma livre e são feitas de materiais difíceis de usinar.

A usinagem de 3 eixos não pode atender aos seus padrões de precisão. A usinagem CNC de 5 eixos não é apenas a opção de usinagem de alta precisão, mas também o principal cenário de aplicação para serviços de usinagem CNC de 5 eixos.

Peças e moldes automotivos: seleção do protótipo à produção em massa

A jornada do protótipo até a produção em massa de peças usinadas personalizadas, como moldes de coletores de admissão e pistões de motores de corrida, geralmente apresenta características complexas, como cavidades profundas e paredes finas.

A usinagem CNC de 5 eixos pode lidar com eles muito bem, garantir a consistência do lote na usinagem CNC de alto volume e fazer uma transição suave do protótipo para a produção em massa sem nenhum problema.

Três características que identificam as peças com as vantagens da usinagem de 5 eixos

• Necessidade de usinagem de precisão multifacetada.
• É uma curva ou superfície complexa.
• Os requisitos de tolerância estão no nível IT6-IT7.

Se quaisquer dois critérios forem atendidos, selecionar serviços de usinagem CNC de 5 eixos é a solução ideal.

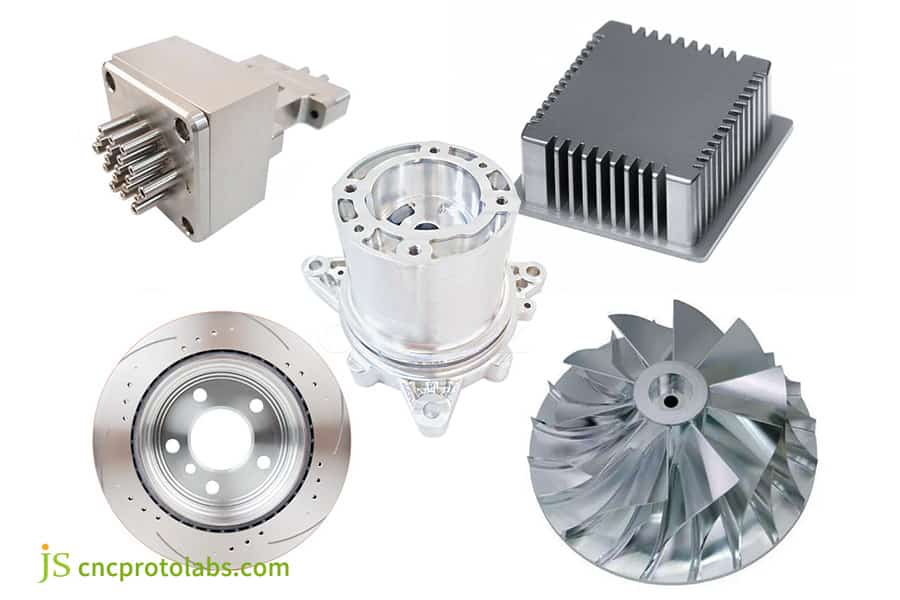

Figura 2: Uma variedade de componentes de alumínio com design complexo, incluindo peças com aletas, furos e superfícies curvas, mostrando a flexibilidade de projeto possível com a usinagem CNC de 5 eixos.

Quais são os principais fatores que afetam o preço do CNC de 5 eixos? Como obter uma cotação transparente?

O preço do CNC de 5 eixos é o foco principal dos clientes ao escolher serviços de usinagem CNC de 5 eixos. Conhecer os elementos que determinam os preços ajudará a evitar cobranças extras, economizar dinheiro ao fazer uma grande quantidade de usinagem CNC e tornar as peças usinadas personalizadas econômicas, aumentando a eficiência da usinagem das peças.

Horas de máquina e complexidade de programação

A maior parte do custo de uma máquina CNC de 5 eixos é o tempo de máquina e o trabalho de programação/depuração: custa US$ 80-150 por hora para o tempo de máquina de uma máquina-ferramenta de 5 eixos de última geração, e a programação de superfícies complexas leva de 2 a 3 vezes mais tempo que a programação de 3 eixos.

A usinagem CNC em grande escala pode distribuir enormemente esses custos fixos por muitas peças, reduzindo assim o preço de cada peça CNC individual de 5 eixos.

Custos de materiais versus eficiência de usinagem: como as máquinas de 5 eixos conseguem redução geral de custos

Embora o tempo de usinagem de 5 eixos seja mais caro do que o de 3 eixos, a taxa de remoção de material de 5 eixos ao usinar ligas de alumínio pode chegar a 300-500 cm/min, reduzindo significativamente o tempo total de usinagem.

No caso de peças personalizadas que são bastante complexas, a usinagem CNC de 5 eixos tem um custo geral 20% menor que o de 3 eixos, o que mostra claramente o benefício custo-desempenho.

O segredo das cotações instantâneas: informações essenciais obrigatórias

Para obter um orçamento preciso para CNC de 5 eixos, você deve nos enviar seus arquivos de modelo 3D completos, desenhos 2D bem detalhados, além de especificações de tolerância, bem como requisitos de materiais e acabamento. A JS Precision poderá apresentar uma cotação honesta sem quaisquer custos adicionais, aparecendo no prazo de 24 horas com base nesses detalhes.

Tabela de referência de taxas horárias de usinagem CNC de 5 eixos por região

Se você já possui projetos preliminares de peças, pode enviar as informações relevantes para a JS Precision. Calcularemos o custo gratuitamente e mediremos com precisão o preço do CNC 5 eixos, para que você possa ter uma compreensão clara do orçamento do seu projeto.

Como escolher o centro de usinagem vertical de 5 eixos mais adequado para o meu projeto?

O centro de usinagem vertical de 5 eixos é o hardware principal dos serviços de usinagem CNC de 5 eixos. Sua escolha impacta enormemente a precisão, a produtividade e o preço da usinagem CNC de 5 eixos.

Com base nas propriedades das peças usinadas personalizadas e nos requisitos para usinagem CNC de alto volume, elas devem ser escolhidas corretamente.

Tipo berço versus tipo cabeça oscilante: prós e contras de duas estruturas mais populares

• Bancada de trabalho estilo berço: Forte rigidez, capacidade de carga de até 1000kg+, alta estabilidade, adequada para peças usinadas personalizadas para serviços pesados e usinagem CNC de alto volume.
• Tipo de cabeça oscilante: Alta flexibilidade, ampla faixa de processamento, adequado para peças de formato grande, mas rigidez fraca, não adequado para cortes ultrapesados.

Explicação dos principais parâmetros: mesa de trabalho, fuso e magazine de ferramentas

Ao selecionar um centro de usinagem vertical de 5 eixos, três parâmetros principais precisam ser considerados, pois afetam diretamente a capacidade de desempenho da máquina:

• Capacidade de carga da mesa de trabalho e diâmetro de rotação: Estas especificações definem o tamanho máximo permitido das peças que podem ser processadas em máquinas CNC de 5 eixos.
• Velocidade e potência do fuso: O fuso pode funcionar a 15.000 rpm como um ponto de partida seguro, enquanto o fuso de alto torque é a escolha mais natural para materiais desafiadores.
• Capacidade do magazine de ferramentas: Se o magazine de ferramentas puder conter 40 ou mais ferramentas, ele permite a opção de executar peças complexas continuamente, aumentando assim a eficiência da produção.

Marca do equipamento e status de manutenção

Quando a manutenção adequada, as máquinas-ferramentas de 5 eixos de marcas líderes como DMG MORI e Mazak ainda podem fornecer um padrão de precisão de repetibilidade de 0,004 mm, o que está em linha com o padrão de tolerância da ISO 286-1. Esta é a sólida evidência de hardware de que a JS Precision é capaz de fornecer serviços de usinagem CNC de 5 eixos de primeira linha.

Tabela de parâmetros principais da marca do centro de usinagem vertical convencional de 5 eixos

Como colaborar de forma eficiente com fornecedores ao personalizar peças usinadas personalizadas?

Ao personalizar peças usinadas personalizadas, a colaboração eficiente com fornecedores de serviços de usinagem CNC de 5 eixos pode melhorar a eficiência do projeto, reduzir erros, controlar com precisão o preço do CNC de 5 eixos e garantir a qualidade e o tempo de entrega das peças CNC de 5 eixos.

Três componentes fundamentais dos documentos de design

Documentos de design completos são a base para uma colaboração eficaz e devem apresentar três pontos principais:

• Um modelo 3D em formato STEP ou IGES, com todos os detalhes geométricos.
• Desenhos 2D destacando as principais tolerâncias (incluindo tolerâncias geométricas) e pontos de referência.
• Folhas de especificações definindo os requisitos de material, tratamento térmico e tratamento de superfície.

Documentos de projeto completos são uma pré-condição para preços precisos de CNC de 5 eixos e um processo de produção de usinagem CNC de 5 eixos suave.

Materiais e tratamento de superfície: dicas de seleção de especialistas

Alguns materiais, como liga de alumínio 6061-T6, aço inoxidável 17-4PH e liga de titânio TC4 diferem muito em termos de recursos de processo e despesas. Provedores experientes de serviços de usinagem CNC de 5 eixos sugerirão materiais econômicos correspondentes ao cenário de aplicação, de modo a manter os preços do CNC de 5 eixos sob controle.

Análise DFM: redução de custos por modificação de projeto

O lançamento antecipado do DFM pode ajudar significativamente a manter o custo de peças usinadas personalizadas sob controle. Apenas a título de exemplo, escolher um raio de canto interno uniforme e evitar ranhuras muito profundas ou estreitas pode ser suficiente para reduzir o preço dos componentes CNC de 5 eixos em 15-30%.

JS Precision oferece serviços gratuitos de análise DFM para todos os clientes. Você pode nos enviar seus arquivos de projeto e nossos engenheiros fornecerão sugestões profissionais de otimização de projeto em 24 horas, tornando suas peças mais fáceis de usinar e com menor custo.

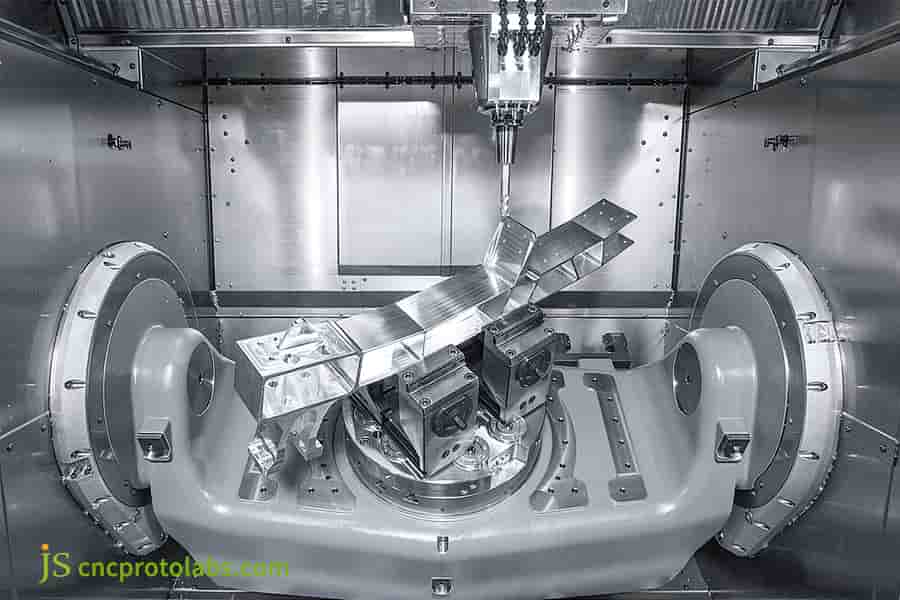

Figura 3: um centro de usinagem vertical de 5 eixos cortando ativamente uma peça de metal complexa e irregular em um ambiente industrial moderno.

Como a usinagem de cinco eixos pode atender aos rigorosos requisitos da usinagem CNC de alto volume?

A usinagem CNC de 5 eixos não se adapta apenas à prototipagem de pequenos lotes. Se os serviços de usinagem CNC de 5 eixos tiveremum sistema de suporte profissional, eles serão capazes de atender aos requisitos de usinagem CNC de alto volume, fornecer precisão idêntica às peças CNC de 5 eixos e, ao mesmo tempo, reduzir o preço do CNC de 5 eixos.

Automação e Fabricação Flexível

A JS Precision oferece carga e descarga robótica automática, bem como sistemas de troca de paletes APC para usinagem CNC de alto volume. Juntamente com a inspeção on-line, isso torna possívelexecutar a produção ininterrupta 24 horas por dia, 7 dias por semana. Um centro de usinagem vertical de 5 eixos pode fazer o trabalho de 3-4 máquinas-ferramentas de três eixos em termos de mão de obra.

Monitoramento ponta a ponta de SPC e CMM

Na produção em massa, a JS Precision conta com a CMM (Máquina de Medição por Coordenadas) para realizar a inspeção completa da primeira peça e a amostragem do lote. Isso é complementado com controle estatístico de processo SPC para assistir Cpk>1,33 em tempo real, garantindo uma precisão estável de ±0,01 mm para pedidos de usinagem CNC de alto volume de dezenas de milhares de peças.

Por que a JS Precision é sua parceira para usinagem CNC de alto volume?

Muitas fábricas estão equipadas com máquinas-ferramentas de 5 eixos. No entanto, apenas alguns deles são capazes de integrar perfeitamente serviços de usinagem CNC de 5 eixos com usinagem CNC de alto volume.

JS Precision tornou-se a escolha preferida dos clientes com quatro vantagens principais, fornecendo suporte abrangente para o processamento de peças CNC de 5 eixos.

• Cluster de hardware: Mais de 20 centros de usinagem vertical de 5 eixos importados, de diferentes tipos, capazes de lidar com usinagem CNC de alto volume.
• Preços transparentes: cotações instantâneas on-line baseadas na nuvem, sem taxas extras, mostrando claramente o preço do CNC de 5 eixos.
• Sistema de qualidade: certificação IATF 16949 + um conjunto completo de instalações de teste, garantindo que as peças CNC de 5 eixos tenham precisão estável.
• Capacitação da engenharia: análise DFM gratuita, otimização do projeto de peças usinadas personalizadas e maximização do valor do serviço.

Estudo de caso JS Precision: avanço na redução do tempo de processamento de peças de implantes médicos em 40%

A fabricação de peças CNC de 5 eixos para implantes médicos requer níveis extremamente altos de acabamento superficial e precisão, além disso, os materiais de tais peças são em sua maioria difíceis de usinar, portanto, o processamento de tais peças não é apenas exigente, mas também um cenário atípico de alta dificuldade para serviços de usinagem CNC de 5 eixos.

A JS Precision encontrou uma solução para os problemas de processamento relacionados aos implantes de joelho de uma empresa europeia de dispositivos médicos, produzindo um avanço duplo em eficiência e qualidade.

Desafio

Os implantes de joelho do cliente foram feitos de liga de cobalto-cromo-molibdênio com uma estrutura de superfície curva complexa e um requisito de tolerância chave de ±0,01 mm.

O processo original envolvia múltiplas máquinas-ferramentas de três eixos para usinagem sequencial, levando um total de 6 horas por peça. Além disso, a taxa de refugo chegou a 8% devido a múltiplas operações de fixação.

Nem o prazo de entrega nem o custo conseguiram atender à demanda do mercado por usinagem CNC de alto volume, e o preço da usinagem CNC de 5 eixos permaneceu alto devido à alta taxa de refugo.

Solução

Com a intervenção da equipe da JS Precision, primeiro recriaram a rota de processamento com base nas características da peça e depois aproveitaram plenamente as vantagens técnicas da usinagem CNC de 5 eixos:

1.Reorganização do processo: As operações de empacotamento, que causavam erros cumulativos nas peças, foram eliminadas, integrando os 7 procedimentos em uma única operação de fixação, com a ajuda de DMG MORI DMU 65 Centro de usinagem vertical de 5 eixos.

2. Otimização do caminho da ferramenta: Considerando os recursos de usinagem desafiadores do cobalto, cromo e molibdênio, foi escolhido um método de fresamento cicloidal, que não só obteve uma taxa de remoção de superfície 35% maior, mas também levou a uma vida útil mais longa da ferramenta.

3. Medição on-line: A combinação do apalpador Renishaw ajuda a máquina CNC a compensar automaticamente o desgaste da ferramenta, assim a precisão é mantida consistentemente mesmo com dezenas de milhares de peças sendo trabalhadas em alto volume.

Resultados

1. Grande aumento de eficiência: tempo de usinagem de peça única reduzido de 6 horas para 3,5 horas, o que representa uma redução de mais de 40% e aumenta significativamente o rendimento de usinagem CNC de alto volume.

2. Qualidade aprimorada: uma configuração única que eliminou totalmente os erros cumulativos, reduziu a taxa de refugo de 8% para menos de 0,5%, portanto, a estabilidade da qualidade das peças CNC de 5 eixos foi enormemente melhorada.

3. Redução de custos: maior eficiência de usinagem e menor taxa de refugo reduziram o custo total de fabricação desta peça em 30%, como resultado, o cliente obteve um preço CNC de 5 eixos muito mais competitivo.

Se você também tiver necessidades semelhantes de usinagem de peças CNC de 5 eixos de alta dificuldade, envie os detalhes da peça para JS Precision. Desenvolveremos uma solução de processo personalizada para resolver seus pontos problemáticos de usinagem.

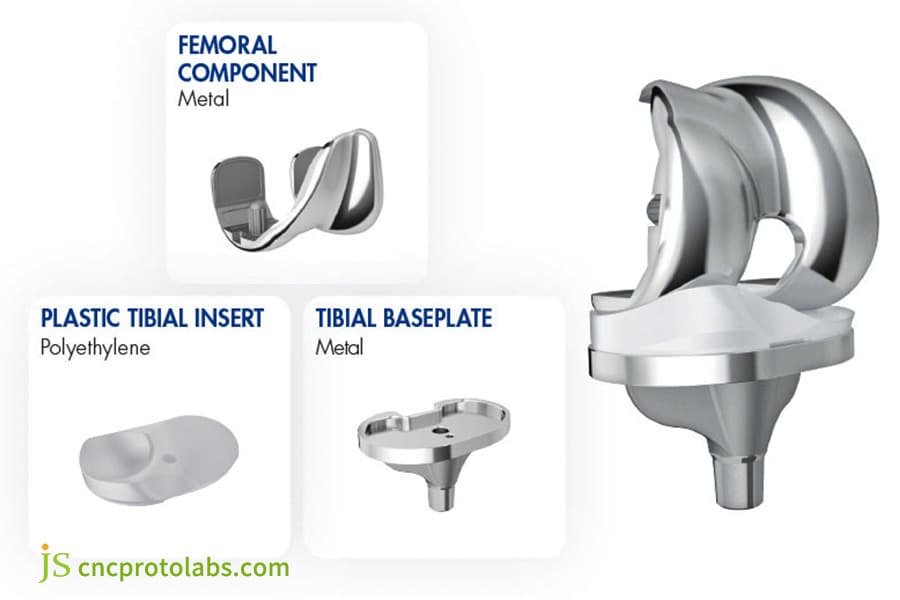

Figura 4: diagrama anotado de um conjunto de implante de joelho, mostrando o componente femoral (metal), o inserto tibial (plástico) e a placa de base tibial (metal) separadamente.

Perguntas frequentes

Q1: Por que a usinagem de 5 eixos é mais cara do que a usinagem de 3 eixos?

O preço do eixo CNC 5 inclui US$ 80-150/hora para amortização do equipamento, bem como programação e depuração complexas. No entanto, em termos de custo de usinagem de peças personalizadas complicadas, é na verdade mais barato.

P2: Que nível de precisão a usinagem de 5 eixos pode alcançar?

A usinagem CNC de 5 eixos na JS Precision usando um centro de usinagem vertical de 5 eixos bem conservado é capaz de atingir regularmente astolerâncias IT6-IT7, com uma precisão de ±0,005-0,01mm.

Q3: Quanto tempo levará para obter uma cotação após fornecer os desenhos?

A JS Precision concorda em fornecer uma cotação de preço de 5 eixos CNC totalmente transparente e sem custos ocultos dentro de 24 horas após receber o modelo 3D completo e os desenhos 2D.

Q4: A usinagem de 5 eixos suporta a produção em massa?

A usinagem CNC de 5 eixos é completamente capaz de suportar usinagem CNC de alto volume. Quando combinado com sistemas automatizados e inspeção on-line, pode garantir a consistência da precisão das peças CNC de 5 eixos de lote para lote.

Q5: Quanto tempo normalmente leva para usinar uma peça?

O tempo para usinar peças CNC de 5 eixos varia de acordo com a complexidade das peças. No caso de protótipos simples, 2 a 3 dias podem ser suficientes, mas peças complexas, como impulsores, podem levar de 1 a 2 semanas.

Q6: Quais materiais suas máquinas podem manusear?

Nossas máquinas CNC de 5 eixos são capazes de lidar com uma variedade de materiais, incluindo ligas de alumínio, aço inoxidável e ligas de titânio. Nossas versáteis capacidades de processamento nos permitem atender aos requisitos personalizados de diversos setores.

Q7: Como você mantém a exatidão e a consistência da precisão na produção em massa?

Implementamos a metodologia SPC e amostragem de lote CMM para controlar a qualidade da usinagem CNC de alto volume. Garantimos a precisão das peças CNC de 5 eixos até o nível de Cpk 1,33, o que é consistente com os requisitos do cliente.

Q8: Vocês também fornecem recomendações de melhoria de design?

Definitivamente! A JS Precision está sempre pronta para realizar uma análise DFM gratuita, o que pode ser uma ótima maneira de reduzir o custo da usinagem CNC de 5 eixos para peças CNC de 5 eixos.

Resumo

O serviço de usinagem CNC de 5 eixos se destaca como uma das soluções vitais para produzir peças de precisão, desde o protótipo até a produção em massa. Selecionar o centro de usinagem vertical de 5 eixos adequado e um parceiro confiável é a chave para permitir uma usinagem eficiente, precisa e econômica de peças usinadas personalizadas.

A JS Precision está no ramo de usinagem CNC de 5 eixos há 20 anos. Durante todos esses anos, temos o compromisso de oferecer serviços de usinagem CNC de 5 eixos de alto nível aos nossos diversos clientes por meio de conhecimento profissional e hardware importante, juntamente com o suporte de prototipagem de peça única e usinagem CNC de alto volume.

Carregue seus desenhos de projeto agora e obtenha um orçamento instantâneo. Deixe a JS Precision ser sua parceira confiável em sua jornada rumo à fabricação de precisão e, juntos, desbloqueie mais possibilidades para usinagem CNC de 5 eixos.
