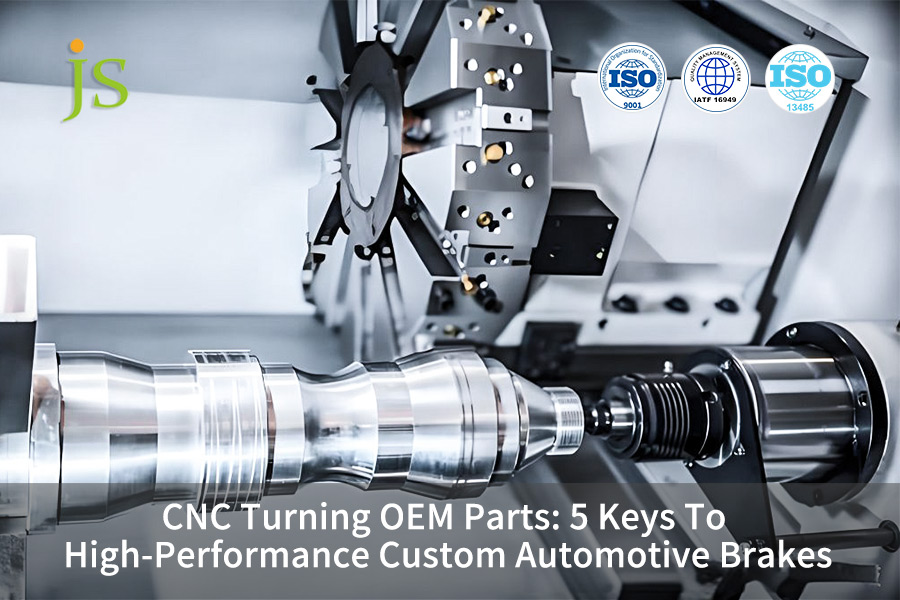

CNC 선삭 OEM 부품: 고성능 맞춤형 자동차 브레이크 제작을 위한 5가지 핵심 요소

OEM CNC 선삭 부품은 자동차 브레이크 시스템의 핵심 정밀 부품으로, 안전과 성능에 중대한 영향을 미칩니다. 브레이크 시스템 부품 공급업체가 믿을 만한지 확신할 수 있습니까?

범용 부품이나 특수 가공이 아닌 부품은 성능 저하의 원인이 되거나 심지어 안전상의 위험을 초래할 수 있습니다.

본 글에서는 전문 OEM CNC 선삭 부품 및 정밀 CNC 가공 자동차 공정을 활용한 최고 품질의 맞춤형 브레이크 부품 제조에 대해 논의하고, 전문 정밀 CNC 선삭 업체를 선택해야 하는 주요 이유를 밝힐 것입니다.

핵심 답변에 대한 간략한 개요

핵심 요약:

• 안전에 대한 타협은 절대 없습니다. 브레이크 시스템용 OEM CNC 가공 부품은 완벽한 추적성을 확보하는 것이 매우 중요하며, 어느 한 부분에서라도 작은 오차가 발생하면 위험한 결과를 초래할 수 있습니다.
• 정확성은 효율성의 핵심입니다. 캘리퍼 피스톤의 원형도는 0.003mm 이하여야 하며, 이는 제동감과 밀봉 성능에 직접적인 영향을 미치므로 정밀 CNC 가공에 필수적인 요소입니다.
• 공정상의 문제점: 알루미늄 합금 또는 고온 합금을 선택해야 하고, 복잡한 내부 오일 통로와 냉각 핀을 CNC 가공해야 하는데, 이는 일반 부품으로는 불가능합니다.
• 파트너는 최고의 자산입니다: 숙련된 정밀 CNC 선반 가공 업체는 DFM 최적화를 통해 설계 비용을 20% 절감하고 제품 출시 기간을 단축할 수 있습니다.

이 기사를 신뢰해야 하는 이유? JS Precision은 자동차 CNC 가공 분야의 권위자입니다.

이 글은 JS Precision이 자동차 정밀 CNC 가공 분야에서 15년간 쌓아온 경험을 바탕으로 작성되었습니다. 브레이크 부품 정밀 CNC 선삭 전문 기업인 JS Precision은 IATF 16949:2016 인증 뿐만 아니라 AS9100 Rev D 항공우주 등급 인증 도 획득하여 자동차 브레이크 부품에 항공우주 표준을 적용할 수 있습니다.

JS Precision은 CNC 선삭 기술에 정통하며 전 세계 50개 이상의 OEM 및 레이싱 브랜드에 OEM CNC 선삭 부품 맞춤 제작 서비스를 제공합니다. 캘리퍼, 피스톤, 휠 플랜지 등 모든 종류 의 핵심 브레이크 부품 1,000개 이상을 0.003mm의 정밀 가공으로 공급해 왔습니다.

당사는 변형 가공, 알루미늄 합금 브레이크 부품의 자유 가공, 복잡한 유압 시스템의 통합 가공 등 금속 브레이크 부품 제조 공정 분야에서 광범위한 혁신 기술을 개발해 왔습니다.

저희 회사는 20대 이상의 다축 밀링 및 선삭 기계를 보유하고 있으며, 각 기계에는 온라인 측정 프로브와 공구 파손 감지 시스템이 장착되어 있습니다. 또한, 입고 자재 검사부터 완제품의 정밀 치수 검사에 이르기까지 모든 과정을 포괄하는 완벽한 추적 가능한 품질 관리 시스템을 구축했습니다.

브레이크 시스템 부품의 경우, 고온 고압 조건에서 부품 성능 문제를 정밀하게 해결할 수 있도록 CNC 선삭 공정 매개변수 라이브러리를 구축했습니다.

JS Precision의 엔지니어링 팀은 설계부터 양산까지 전 과정에 걸쳐 맞춤형 DFM(설계 제조성 평가) 지원을 제공합니다. 당사는 여러 고객사가 15% 이상의 무게 감소와 25% 이상의 브레이크 부품 가공 비용 절감을 달성할 수 있도록 지원해 왔습니다.

본 글은 당사의 노하우와 성공 사례를 바탕으로 작성되었으며, 각 공정 분석 및 선택 권장 사항은 실제 생산 요구 사항에 부합하고 브레이크 부품 가공 분야에서 고객의 문제를 실질적으로 해결합니다.

자동차 브레이크 부품용 JS Precision CNC 가공 공정 매뉴얼을 통해 OEM CNC 선삭 부품 가공 표준에 대한 심층적인 이해를 얻고 싶으신가요? 지금 바로 JS Precision 엔지니어링 컨설턴트에게 연락하셔서 "브레이크 공정"을 언급하시면 매뉴얼과 함께 일대일 기술 지원을 무료로 제공해 드립니다.

OEM CNC 가공 부품이 브레이크 시스템의 안전성과 신뢰성에 중요한 이유는 무엇일까요?

제동 시스템은 자동차 안전의 핵심이며, OEM CNC 가공 부품은 브레이크의 신뢰성에 직접적인 영향을 미칩니다. 안전 위험을 줄이기 위해서는 일반 부품 대신 표준 CNC 가공 OEM 부품을 선택하는 것이 필수적입니다. 이러한 중요성은 재질, 성능, 비용의 세 가지 측면에서 나타납니다.

재료의 일관성과 구조적 무결성의 기초

CNC 선삭 OEM 생산에 있어 완벽한 자재 추적성은 필수적인 요건 중 하나입니다. JS Precision은 CNC 선삭 OEM 부품 제조 시, 6061-T6 및 7075-T651 봉재의 원산지 인증을 시작으로 모든 배치에 대해 기계적 특성 테스트를 실시합니다.

가공 과정에서 부품의 구조적 무결성을 유지하기 위해 응력 해소 공정을 엄격하게 시행합니다. 다양한 브레이크 부품은 매우 다른 작동 조건에 노출되므로 재료의 특성이 서로 정확히 일치해야 합니다.

다음은 JS Precision에서 제공하는 일반적인 브레이크 부품 가공 재료와 주요 성능 매개변수입니다.

정확하고 신중한 재료 선택은 안전하고 신뢰할 수 있는 OEM CNC 선삭 부품 생산의 핵심 출발점입니다. JS Precision은 고객사의 부품 작동 환경에 적합한 최적의 재료를 제안 하고 OEM 인증을 제공할 수 있습니다.

애프터마켓 기준을 뛰어넘는 성능 보증

JS Precision에서 CNC 선삭 OEM 방식으로 생산되는 부품의 주요 치수 공차는 ±0.01mm 이내로 관리되며, 이는 일반 부품의 ±0.05mm보다 훨씬 우수합니다. 여러 차례의 하중 주기 테스트 결과, 피로 수명은 일반 부품보다 30~50% 더 길어 잦은 제동 마모에도 충분히 견딜 수 있습니다.

시스템 위험 및 운영 비용 절감

저가형 브레이크 부품을 사용하면 씰 불량, 차량 리콜 등의 문제가 발생할 수 있으며, 이는 품질이 보장된 OEM CNC 가공 부품 구매에 투자하는 비용을 훨씬 초과하는 손실로 이어질 수 있습니다. JS Precision은 부품 불량률을 0.05% 미만으로 유지할 수 있는 능력을 갖추고 있어 유지 보수 및 리콜 비용을 대폭 절감할 수 있습니다.

현재 사용 중인 브레이크 부품이 OEM CNC 선삭 부품 표준을 충족하는지 확인하고 싶으신가요? 지금 JS Precision에 문의하여 부품 도면을 제출하시면, 무료 공차 및 성능 평가 보고서와 CNC 선삭 OEM 품질 향상 솔루션에 대한 정보를 받아보실 수 있습니다.

CNC 선삭 공정은 고속 브레이크 가공 시 변형을 어떻게 방지합니까?

브레이크 부품은 일반적으로 경량 알루미늄 합금으로 제작되는데, 이러한 소재는 고속 CNC 선삭 가공 시 발생하는 절삭력과 열로 인해 쉽게 변형될 수 있습니다. 전문 CNC 선삭 가공 업체인 JS Precision은 공정, 공구, 매개변수의 삼중 제어를 통해 이러한 문제를 효과적으로 해결합니다.

가공 순서 및 응력 제어

JS Precision은 내부 재료 응력을 단계적으로 해소하기 위해 "황삭, 응력 해소, 반삭, 시효 가공"의 다단계 공정을 시행합니다. 반삭 후 응력 테스트와 황삭 후 고온 시효 가공을 통해 부품 변형을 효과적으로 방지합니다.

첨단 공구 및 동적 균형 기술

JS Precision은 얇은 벽면의 캘리퍼 본체를 가공할 때 유압식으로 맨드릴을 확장하고 특수 설계된 소프트 조를 사용하여 균일한 클램핑을 보장합니다. 공작기계 스핀들의 동적 밸런싱 기술과 결합하여 절삭 진동을 제거하고 균일한 벽면 두께를 보장하며 공차를 ±0.05mm 이내로 유지합니다 .

핵심 브레이크 부품의 가공 요구 사항을 바탕으로 JS Precision에서 준수하는 브레이크 부품 CNC 선삭 핵심 공차 표준은 다음과 같습니다.

브레이크 부품 CNC 선삭 코어 공차 표준 테이블

이러한 엄격한 공차 기준은 앞서 언급한 변형 방지 공정을 통해 달성되며, 정밀 CNC 선삭 이 브레이크 부품 성능을 보장하는 핵심 요소입니다.

브레이크 부품에 최적화된 변형 방지 CNC 선삭 가공 솔루션에 대해 자세히 알아보고 싶으신가요? JS Precision에 부품의 재질과 구조를 알려주시면, 저희 엔지니어들이 변형 위험을 최소화하는 맞춤형 CNC 선삭 브레이크 가공 공정을 무료로 설계해 드립니다.

AS9100 표준에서 정밀 CNC 가공이란 자동차 부품에 대해 무엇을 의미합니까?

자동차 정밀 CNC 가공은 자동차에 적용되는 매우 정밀한 CNC 가공 공정을 의미합니다. AS9100 항공우주 등급 표준을 준수하기 위해서는 일반 자동차 가공보다 훨씬 높은 수준의 요구 사항을 충족해야 합니다.

핵심은 엄격한 공정 관리와 문서 관리에 있으며, 이는 브레이크 부품에 대한 더욱 강력한 신뢰성을 제공합니다.

ISO를 뛰어넘는 문서화 및 프로세스 관리

AS9100은 자동차 정밀 CNC 가공의 모든 단계가 문서화되고 감사 가능해야 한다고 규정합니다. JS Precision은 브레이크 부품 생산에 있어 이 규정을 완벽하게 준수하여 모든 부품의 추적성을 확보하기 위해 상세한 가공 기록을 생성합니다 .

초도품 검사 및 통계적 공정 관리(SPC)

JS Precision은 정밀 CNC 가공 자동차 브레이크 부품에 대해 FAI 보고를 의무화하고 있습니다. 대량 생산 과정에서 SPC(통계적 공정 관리)를 활용하여 주요 특징을 지속적으로 모니터링 함으로써 정확도 편차를 최소화합니다.

그림 1: 자동차의 분해도. 다양한 내부 및 외부 부품이 분리되어 색상으로 구분되어 정밀 CNC 가공을 통해 제작된 부품의 복잡성을 보여줍니다.

브레이크 부품에서 정밀 CNC 선삭은 어떤 부분에서 가장 큰 차이를 만들어낼까요?

정밀 CNC 선삭은 브레이크 부품 가공의 핵심 공정이며, 그 정확도는 캘리퍼 피스톤 및 캘리퍼 본체와 같은 주요 부품의 성능을 직접적으로 좌우합니다 . 유연한 CNC 선삭 가공을 통해 고성능 부품의 통합 가공이 가능합니다.

주요 구성 요소 심층 분석: 캘리퍼 피스톤 및 본체

정밀 CNC 가공으로 제작된 캘리퍼 피스톤은 진원도가 ≤0.003mm , 표면 조도가 Ra ≤0.4μm 로 제어되어 밀봉 링과의 적절한 결합을 유지하는 데 매우 중요합니다.

다축 기술을 사용하여 복잡한 유압 매칭 및 브리지 위치를 갖춘 캘리퍼 본체는 CNC 선삭 가공을 통해 동심도를 보장하면서 단일 클램핑 작업을 수행합니다.

고성능 요구사항을 위한 솔루션

JS Precision은 고성능 레이싱 브레이크 부품을 제조하기 위해 정밀 CNC 선삭 및 CNC 밀링을 결합하여 7075-T651 알루미늄 합금으로 일체형 캘리퍼를 가공합니다. 이를 통해 유압 회로와 속이 빈 부분을 통합 가공하여 무게를 15% 줄이고 열 방출 성능을 향상시킵니다.

그림 2: 로터, 캘리퍼, 브레이크 패드 및 휠 허브를 포함한 자동차 디스크 브레이크 시스템의 구성 요소를 보여주는 라벨이 부착된 도표.

CNC 선삭 기술은 어떻게 특수한 맞춤형 브레이크 제작 문제를 해결할 수 있을까요?

맞춤형 브레이크 부품에 대한 수요가 날로 증가하고 있으며, CNC 선삭 가공 의 유연성과 다양한 공정은 소량 생산 및 수정과 같은 맞춤 제작 문제를 완벽하게 해결하여 효율적이고 정확한 가공 솔루션을 제공할 수 있습니다.

맞춤 제작 및 소량 생산의 유연성

JS Precision의 주요 이점 중 하나는 CNC 프로그래밍 간의 빠른 전환입니다. 이 회사는 프로그램을 신속하게 디버깅하고 단일 프로토타입부터 수백 개의 맞춤형 부품까지 OEM CNC 선삭 부품과 동일한 정밀도로 훨씬 저렴한 비용으로 생산할 수 있습니다.

통합 설계를 통한 기능적 혁신

JS Precision은 선삭 및 밀링 기술의 조합을 통해 분리된 피스톤과 고정 링을 통합 가공하여 조립 단계를 줄이고 무게를 감소시키며 오일 누출 위험을 완전히 제거할 수 있습니다 .

신속한 반복 및 테스트 검증

JS Precision은 브레이크 부품의 3D 모델로부터 CNC 프로그램을 신속하게 생성하고 72시간 이내에 테스트용 기능성 프로토타입을 제작할 수 있어 제품 출시 기간을 크게 단축할 수 있습니다.

JS Precision 사례 연구: 유럽 모터스포츠용 브레이크 캘리퍼의 18% 무게 감소 및 25% 비용 절감

도전

유럽의 한 모터스포츠 브랜드에서 개발한 새로운 일체형 4피스톤 캘리퍼 시제품이 벤치 테스트에서 응력 집중과 미세 균열을 보였습니다. 또한, 한 개당 제작 비용이 850달러로 너무 높다고 판단되어 JS Precision 에 기술 지원을 요청했습니다.

솔루션

1. DFM 최적화:

JS Precision의 엔지니어링 팀은 개발에 참여하면서 DFM(설계 제조성 분석) 방식을 적용하여 캘리퍼 프로토타입의 설계를 최적화했습니다. 위상 하중 분석 소프트웨어를 활용하여 캘리퍼의 주요 응력 영역의 강성을 확보하는 동시에 하중을 받지 않는 영역에는 경량의 중공 구조를 설계했습니다.

또한, 내부 오일 통로의 모서리를 직각에서 둥근 모서리로 변경하여 회전 반경을 조절함으로써 유체 저항과 응력 집중을 동시에 줄였습니다.

2. 프로세스 혁신:

기존의 다중 공정 가공 대신 5축 밀링과 선삭을 결합한 복합 CNC 선삭 가공 방식을 적용했습니다. 이를 통해 모든 오일 통로와 캘리퍼 장착면의 위치 정확도를 확보할 뿐만 아니라, 여러 번의 클램핑 작업 변경으로 인한 오차 발생을 방지할 수 있었습니다.

7075-T651 알루미늄 합금 의 선삭 효율을 향상시키기 위해 TiCN 코팅된 초경 공구를 선택하고 절삭 매개변수를 조정했습니다.

3. 공급망 최적화:

우리는 고객사가 기존에 수입하던 자재와 성능은 비슷하지만 조달 비용은 더 낮은 항공우주 등급 알루미늄 합금 소재 사용을 권고하고 인증했으며, 이를 통해 고객사는 자재 비용을 절감할 수 있었습니다.

결과

이 캘리퍼는 무게를 18% 줄이도록 최적화되었습니다. 강성은 저하되지 않도록 설계되어 10만 회의 펄스 압력을 견딜 수 있으며 고장 없이 사용할 수 있습니다.

또한, 캘리퍼 단가는 637달러( 25% 절감 )로 낮아졌고, 설계 확정부터 첫 샘플 납품까지 걸린 시간은 단 4주에 불과 했습니다. 요컨대, 이러한 노력 덕분에 고객은 레이싱 인증을 획득하고 양산에 착수할 수 있었습니다.

브레이크 부품의 무게와 비용을 동시에 줄이고 싶으신가요? 지금 바로 JS Precision 엔지니어링 팀에 문의하여 부품 설계도를 제출하시면, 무게 및 비용 절감 가능성을 정확하게 계산해주는 무료 DFM 최적화 분석을 제공해 드립니다.

그림 3: 모터스포츠에 사용되는 "PERFORMANCE MACHINE" 및 "RACE SERIES"라고 표시된 고성능 모노블록 브레이크 캘리퍼의 근접 사진.

자동차 부품 정밀 CNC 선반 가공 업체를 선택할 때 무엇을 고려해야 할까요?

고성능 브레이크 부품이 기대되는 기준을 충족하도록 하려면 가장 적합한 정밀 CNC 선삭 업체를 찾는 것이 매우 중요합니다. 해당 업체의 전문성, 첨단 장비 및 엔지니어링 지원이 프로젝트의 성공 여부를 결정짓는 핵심 요소가 될 것입니다.

필수 자격 요건 및 업계 경험

평판이 좋은 정밀 CNC 선반 가공 업체는 IATF 16949:2016 인증을 보유하고 있어야 하며, 검증 가능한 브레이크 부품 생산 사례 연구와 다양한 재료 가공에 대한 전문 지식을 갖추고 있어야 최적의 재료와 공정을 선택할 수 있습니다.

기술 역량 목록

• 장비: Y축과 B축을 갖춘 밀링 및 터닝 센터와 온라인 검사 시스템을 보유해야 합니다.
• 공정: 가공하기 어려운 소재를 가공할 수 있어야 하며, 브레이크 부품 가공에 특화된 CNC 선삭 공정 매개변수 라이브러리를 갖추고 있어야 합니다. 이 라이브러리는 변형 및 복잡한 유압 시스템과 같은 문제를 처리할 수 있어야 합니다.

엔지니어링 지원 및 협업 기능

선도적인 CNC 선삭 가공 업체들은 요청 없이도 DFM(설계 제조성 검토) 보고서를 제공합니다. JS Precision은 도면 접수 후 24시간 이내에 설계 변경 권장 사항을 제시하여 정밀 CNC 선삭 가공의 난이도와 비용을 절감해 드립니다.

정확한 CNC 선반 가공 업체 목록을 확보하고 적합한 CNC 선반 가공 공정 공급업체를 신속하게 찾고 싶으십니까? 지금 JS Precision에 연락하셔서 "선별 목록"을 요청하시면 무료로 제공해 드리고, 일대일 맞춤 선정 상담도 해드립니다.

자주 묻는 질문

Q1: 브레이크 캘리퍼의 CNC 가공에 일반적으로 사용되는 재료는 무엇입니까?

CNC 가공 브레이크 캘리퍼의 주요 소재는 고강도 알루미늄 합금으로, 주로 6061-T6 및 7075-T651이 사용됩니다. 6061-T6는 특성의 균형이 잘 잡혀 있고 가공성이 뛰어난 반면, 7075-T651은 강도가 더 높아 고성능 레이싱 캘리퍼에 적합합니다.

Q2: 고정밀 브레이크 피스톤에 일반적으로 허용되는 편차 한계는 무엇입니까?

고정밀 브레이크 피스톤의 직경 공차는 ±0.01mm 이내 여야 하며, 진원도 규격은 0.005mm 이하여야 밀봉 링과의 완벽한 호환성을 확보하고 브레이크액 누출을 방지할 수 있습니다.

Q3: CNC 선반 가공을 이용하여 브레이크 디스크를 생산하는 것이 가능할까요?

브레이크 디스크 베이스는 주조 방식으로 제작됩니다. CNC 선삭은 마찰면과 장착면을 가공하여 면의 런아웃을 0.05mm 이하로 낮추는 마무리 작업에만 사용되는 방법으로, 이를 통해 제동 안정성이 향상됩니다.

Q4: 맞춤형 브레이크 부품을 소량으로 주문할 경우 최소 주문 수량(MOQ)을 충족해야 합니까?

JS Precision은 유연한 생산 방식을 지향합니다. 소량 맞춤형 브레이크 부품의 경우 엄격한 최소 주문 수량(MOQ) 기준이 없습니다 . 단일 시제품부터 수백 개에 이르는 맞춤 제작이 가능합니다.

Q5: 도면부터 샘플까지 일반적으로 소요되는 시간은 얼마나 됩니까?

일반적으로, 중간 정도의 복잡성을 가진 브레이크 부품의 초기 샘플은 도면 및 공정 확인 후 2~4주 이내에 발송될 수 있습니다. 복잡한 일체형 캘리퍼의 납기는 설계에 따라 달라집니다.

Q6: 대량 생산에서 일관성을 어떻게 보장하시나요?

JS Precision은 안정적이고 표준화된 운영, SPC 및 공정 제어, 주요 치수의 완벽한 검사, 그리고 공정 매개변수 라이브러리를 통해 대량 생산의 품질을 보장할 수 있습니다.

Q7: 재료 인증서와 기계적 성능 시험 보고서를 제공해 주실 수 있습니까?

네, 모든 브레이크 부품에 대해 제조사에서 발행한 재료 인증서가 제공됩니다. 또한, 고객 요청 시 제3자 기관의 기계적 성능 시험 보고서도 제공 가능합니다.

Q8: 제조를 용이하게 하기 위해 디자인을 수정해야 하는 경우 절차는 어떻게 되나요?

JS Precision은 도면을 접수한 후 24시간 이내에 설계 시설 관리(FM) 보고서를 발행합니다. 이 보고서에는 설계 최적화 제안 사항과 비용 및 성능에 미치는 영향에 대한 개요가 포함되어 있어 고객이 그에 따라 공정을 조정할 수 있도록 지원합니다.

요약

자동차 제동 시스템에 있어서 안전과 성능은 최우선 고려 사항입니다. OEM CNC 가공 부품은 최고의 제동 시스템 개발에 크게 기여한다고 할 수 있습니다.

동시에, 정밀 CNC 가공 자동차 공정은 최고 품질의 부품을 보장합니다. 전문적인 정밀 CNC 선반 가공 업체는 설계 최적화, 비용 절감 및 경량화 접근 방식을 결합하여 원하는 결과를 달성할 수 있습니다.

JS Precision은 전문 CNC 선삭 가공 업체로서, 전문적인 공정, 완벽한 자격, 풍부한 사례 연구를 바탕으로 고성능 브레이크 부품 제작을 위한 믿을 수 있는 파트너입니다.

브레이크 부품 도면이나 요구사항을 JS Precision으로 보내주시는 것을 주저하지 마십시오. 저희 엔지니어링 팀이 24시간 이내에 기술 분석, 공정 솔루션 및 견적을 제공하여 더욱 안전하고 효율적인 브레이크 부품 개발을 지원해 드립니다.
