現代の製造では、デジタル設計と物理的製造のコアブリッジとしての迅速なプロトタイピングは、従来のプロトタイピングをはるかに超えています。迅速なプロトタイピングデジタルデザインと3D印刷やCNC加工などの階層化された製造技術を組み合わせて、仮想モデルを物理的な部分またはプロトタイプに迅速に変換する手法です。

プロトタイピングを意味するのは、概念検証から機能テストまでのプロセス全体を意味します。材料の革新を通じて達成されます。実際の作業条件下での機械的特性と外観効果は、迅速なモックアップによってシミュレートされます。

ポリマー複合材料、金属粉末冶金、生物活性材料のブレークスルーにより、最新の迅速なプロトタイピングは、短期検証から小規模生産までの勾配要件を正確に満たすことができます。この論文では、エンジニアリングプラスチック、金属材料、インテリジェントな複合材料の特性が体系的に分析されています。

迅速なプロトタイピングに使用できる素材は何ですか？

迅速なプロトタイピングの分野では、材料の選択がプロトタイプのパフォーマンスと製造効率に直接影響します。一般的に使用される材料は、次のように分類されます。

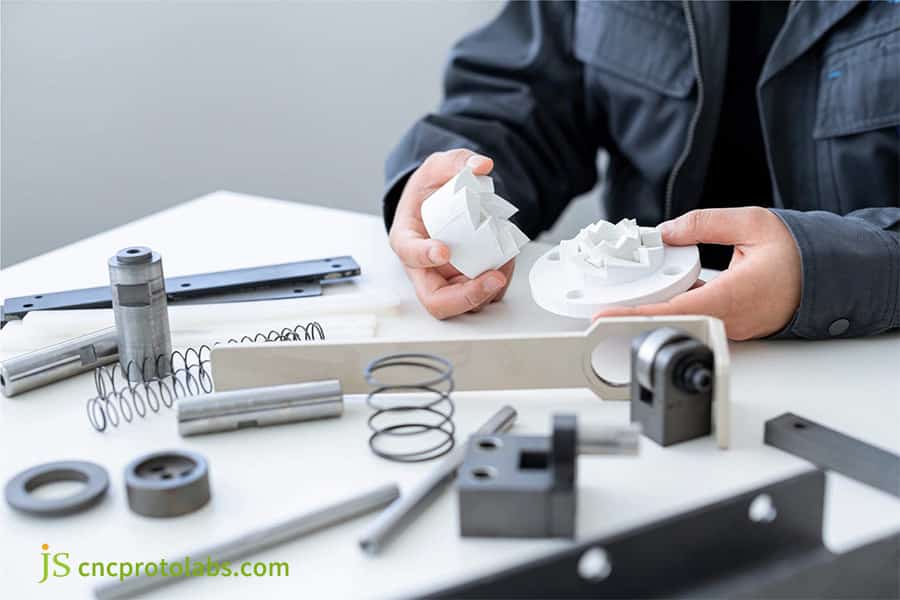

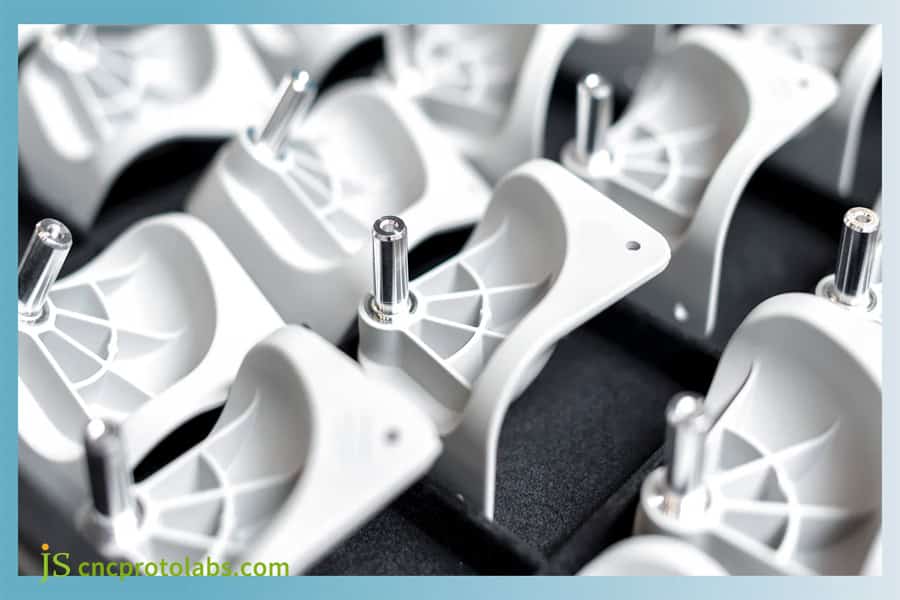

1。エンジニアリングプラスチック

強度、靭性、コストの利点を組み合わせて、材料は迅速な検証機械構造の。例えば：

• ABS：耐熱性（80°C）、耐衝撃性、自動車ケーシングやプロトタイプホームアプライアンスで一般的に使用されています。
• PLA：低コストの概念モデルに適した生分解性、印刷が簡単です。
• ナイロンPA16：耐摩耗性、衝撃吸収剤、ギアや可動部品のテストに適しています。

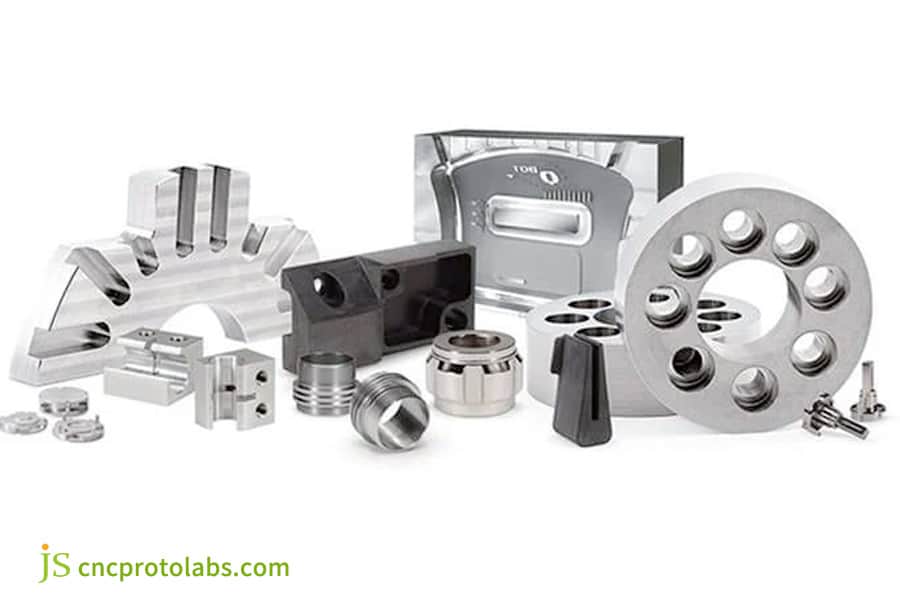

2。金属材料

高精度のプロトタイプは、高強度の要件を満たすために、CNC加工または金属3D印刷によって実現されます。

• アルミニウム合金6061：ドローンラックとラジエータープロトタイプには軽量が好ましい。
• ステンレス鋼316L：腐食抵抗性、一般的に医療機器と精密な部品で使用されます。
• チタンTI6 AL 4V：軽量で強力で、プロトタイプ航空機のエンジンブレードに適しています。

3。感光性樹脂

液体樹脂は光重合によって形成され、高くなっています表面精度：

• 標準樹脂：ジュエリーとおもちゃのプロトタイプの高性能。
• 透明な樹脂：レンズと透明な住宅の検証のための光学グレードの透明性。
• 柔軟な樹脂：ウェアラブルデバイスのシールまたはプロトタイプをテストするために使用されるゴムの弾力性と同様。

4。複合材料

繊維とマトリックスの材料を組み合わせて、単一の材料のパフォーマンスの制限を克服します。

• 炭素繊維強化ナイロン：高強度の超高層材、航空宇宙アンテナ足場の好ましいプロトタイプ。
• グラスファイバーエポキシ樹脂：優れた絶縁特性を備えており、新しいエネルギー車両バッテリーパックのプロトタイプでよく使用されます。
• Kevlarファイバー複合材料：防弾グレード保護、特別な機器のシェルテスト。

5。生体材料

医療分野向けに設計された高精度のプロトタイピング：

• ピーク：標準材料高生体適合性整形外科インプラントプロトタイプ。
• 透明な歯科樹脂：歯科モデルと歯科矯正計画の迅速な検証。
• 細胞培養足場材料：組織工学の迅速なプロトタイピングコアテクノロジーによってサポートされています。

6。分解性材料

環境要件によって駆動される新しいオプション：

• PLA：食品グレードの認定、使い捨ての食器プロトタイプが望ましい。
• PHA：一時的なプロトタイプ海洋で生分解可能な海洋探査機器の。
• PBAT：生分解性のプラスチック堆肥、パッケージングボックスの迅速なサンプリング。

迅速なプロトタイピングで使用される方法は何ですか？

迅速なプロトタイピングの分野では、一般的な方法を次のカテゴリに分類できます。各カテゴリは、迅速なプロトタイプテクノロジーによって効率的に反復および検証できます。

1。添加剤の製造（3D印刷）

適用方法	仕事の原則	特性
FDM（融合堆積モデリング）	ホットメルトは押し出され、積み重ねられています。	低コスト、操作が簡単で、ABS、PLA、その他のプラスチックに適しています。
SLA（光硬化されたステレオリソグラフィ）	UV硬化液樹脂が層状になっています。	複雑な構造の滑らかな表面と高精度（±0.1mm）。
SLS（選択的レーザー焼結）	粉末材料のレーザー焼結（ナイロン、金属粉末）。	機能テストに適したサポート構造、高強度。
DLP（デジタル光処理）	デジタルプロジェクター層硬化樹脂。	成形速度は高速で、精度はSLAに匹敵します。

2.サブトレクティブ製造（CNC加工）

CNC加工

• それがどのように機能するか：カットメタルまたは固体を作成するためのプラスチックシート。
• 機能：最大±0.02mmまでの精度、優れた表面品質。
• 用途：金属部品（アルミニウム、鋼）、精密金型ラピッドモールディング。

旋回

• 原理：ワークピースの回転は、メインの動きであり、まっすぐな飼料に沿った切削工具であり、回転面を形成します。
• 特徴：高精度、連続切断効率が高くなりますが、回転対称部品のみです。
• 該当するシナリオ：車軸、スリーブ、円筒/円錐形の部品処理。

ミリング

• 原理：ツールの回転は、メインのムーブメントであり、ワークピース線形/湾曲したフィードであり、切断輪郭は複雑です。
• 機能：マルチブレード切断に適応し、平らで湾曲した不規則な構造を処理できます。
• 適用可能なシナリオ：DIE、飛行機、タービンブレードなどの非回転部品の処理。

3。レーザー切断

• フラットコンポーネントは、高エネルギーでプラスチック、木材、または薄い金属板を切断することですぐに作成できますレーザービーム、一般的に、迅速なプロトタイプの構造または装飾部分を組み立てるために使用されます。
• アプリケーションシナリオ：グラフィックデザイン検証、シェルアセンブリ、プロトタイプ表示。

迅速なプロトタイピングとCNC加工の違いは何ですか？

迅速なプロトタイピングとCNC加工のコアの違いの比較は次のとおりです。

寸法の比較	迅速なプロトタイピング	CNC加工
製造原則	階層化された製造（SLA、SLSなど）に基づいて、材料は積み重ねられ、成形されています。	基礎となる削除の切断で、切削工具を使用して余分な原材料を除去します。
材料の適用性	迅速なプロトタイプのために、複数の材料（プラスチック、感光樹脂、金属粉末など）をサポートします。	主流は、金属（アルミニウム、鋼）とハードプラスチック（ABS、PC）です。
精度と表面の品質	精度±0.1-0.5mm、多孔質/粗い表面、治療後が必要です。	精度は±0.02mm以内で、表面滑らかさが高く、機能テストに直接使用できます。
費用対効果	迅速な反復に適した、少量のバッチ生産の低コスト（金型料金なし）。	ユニットコストは比較的高く、中程度のバッチ生産に適しています。
アプリケーションシナリオ	初期の概念検証（CARプロトタイプなど）、複雑な構造プロトタイプ（例：中空のグリッド）。	機能テスト（電話フレームなど）と精密成分の大量生産の準備。

• 迅速なプロトタイピングは、低コストで効率的な早期に適していますプロトタイプ検証（3Dプリントされたプロトタイプなど）、プラスチックから金属までの幅広い材料をカバーしています。
• CNCの機械加工は、金属継手試験の生産などの高精度の高強度需要シナリオを支配しますが、特殊な機器とプロセスに依存しています。両方とも、開発の効率と製品の品質のバランスをとるために、組み合わせてよく使用されます。

プロトタイピングモデルの精度に影響する要因は何ですか？

プロトタイピングモデルの精度は、設計および製造プロセス全体の次の重要な要因に影響されます。

1。設計文書の標準化の程度

プロトタイプモデルの精度は、主に入力データの精度に依存します。JS Companyは、顧客をサポートして、StepやIGESなどの標準形式のCADドキュメントまたは図面を提供しています。不正確なデータは、プロトタイピングモデルの初期精度が不十分になる可能性があるため、設計ドキュメントのすべての側面のデータの詳細に注意を払う必要があります。

2。材料の特性と選択の適応性

異なる材料の物理的特性は、加工精度に大きな影響を与えます。JS Companyは、チタンチタンアロイアロイ炭素炭素繊維などの50を超える材料の処理経験を提供することにより、プロトタイプモデルの材料オプションを最適化し、材料特性による精度偏差を削減します。

3。製造プロセスと機器の精度

プロセス選択は、プロトタイプモデルの耐性レベルを直接決定します。JS Companyは高精度を採用していますCNC加工許容範囲±0.005mmの機器は、複雑な表面や小さな特徴に適合させることができる多軸カップリング技術と組み合わせています。さらに、3D印刷やその他の添加剤の製造技術層の厚さの設定にも注意を払う必要があります。

4。再処理技術の制御レベル

プロトタイプモデルが完了した後、研磨して電気めっきする必要があります。JS Companyは、これらのプロセスが、3次元検査や表面粗さテストなどの厳密な品質制御システムを通じて追加のエラーを導入しないことを保証します。

なぜ医療機器のピーク材料を選ぶのですか？

1。生体適合性と安全性

PeekはISO 10993細胞毒性試験とFDA認定を受けています。プロトタイプモデル免疫拒絶のリスクを回避するために、人間のインプラント検証に直接使用できます。

2。機械的特性を人間のニーズに合わせる

整形外科プロトタイピングでは、PEEK（3.6 GPA）には、ストレスシールドを減らし、インプラントの寿命を延ばすヒト骨（1-20 GPA）に近い弾性率があります。

3.高温と耐薬品性

手術器具のプロトタイプは、繰り返し高温の滅菌（134°Cでのオートクレーブなど）を必要とします。ここでは、Peekは安定したサイズを維持し、アルコールや過酸化水素などの消毒剤による腐食に耐性があります。

4.複雑な構造を実装する能力

3D印刷を使用して、PEEKを使用できますプロトタイプの製造多孔質の骨足場などの構造は、骨細胞の成長を促進し、材料の使用量を削減して軽さを達成します。

5.バランスコストと効率

チタン合金と比較して、Peekは処理コストを30％〜50％削減し、プロトタイピングサイクルを40％短縮し、小規模カスタム医療機器の開発に適しています。

軍事産業におけるプロトタイプ資料の特別な要件は何ですか？

1。極端な環境適応

パフォーマンス要件	特定のシナリオ	典型的な資料
耐熱性（800°C+）	ミサイルエンジンノズル、宇宙船の熱保護層。	チタン合金とセラミックマトリックス複合材料。（CMC）。
低温抵抗（-196°C）	極機器、液体水素燃料貯蔵タンク。	アルミニウム合金（7075-T73）、ピーク。
放射線抵抗	原子力潜水艦、宇宙プローブ。	モリブデン合金、ポリエチレン（HDPE）。
腐食抵抗（塩スプレー/酸アルカリ）	船舶プロペラ、鉱山耐性船体。	ステンレス鋼316L、チタンTI-6 AL-4V。

2。優れた機械的性能

高強度/軽量：ミサイル体の構造には、J-20胴体成分など、炭素繊維強化複合材料（鋼の特定の強度の5倍）を使用する必要があります。

ショックと疲労抵抗：カートリッジは、爆風に耐えるためにタングステン合金（密度19.3g/cm³）で作られており、航空機の着陸は超高強度鋼（引張強度≥1500MPa）で作られていました。

クリープ耐性と耐摩耗性： タンクトラックは高マンガン鋼（ワーキングハードインデックス≥0.3）でコーティングされ、ミサイルレールはでコーティングされていましたタングステンカーバイド（摩擦係数≤0.1）。

3。セキュリティ、機密性、およびカウンターサーベイランス

電磁シールド：ステルス戦闘機のコーティングは、レーダーレーダー検出フェライト吸収材料を阻害します（反射損失20 dB）。

非追跡可能な特性： 特別な合金は、ガドリニウムやジスプロシウムなどの希土類元素を追加して、微細構造のぼやけて材料の指紋を除去します。

偽造ラベル： カートリッジは、ナノ磁気粒子が埋め込まれたレーザーマイクロエンガーブQRコードを使用して、完全なライフサイクル追跡を行います。

環境に優しい生分解性プロトタイプ資料は何ですか？

環境に優しい生分解性プロトタイプ材料

素材の種類	典型的な素材	コア機能	迅速なプロトタイピングテクノロジーに適しています
バイオベースのプラスチック	PLA（ポリラトン酸）	完全な合成（180日）、非毒性と処理が簡単（FDM印刷温度190-220°C）。	FDM、SLA。
	PHA（ポリヒドロキシアルカンエート）	海洋は生分解性で、熱耐性（融点が180°C）であり、非常に生体適合性があります。	SLS、射出成形。
天然繊維のブースト	竹繊維ブーストプラ	純粋なPLAと比較して、再生可能なリソースである50％強く、管理可能な劣化率があります（澱粉添加のために調整）。	CNC加工、3D印刷。
	麻繊維がPBATを高めます	高靭性80％は耐衝撃性を増加させます）、酸塩基耐性、複雑な構造に適しています。	圧縮成形と積層プロセス。
合成生分解性材料	PBAT（ポリアジピン酸/ブタネディオールテレフタレート）	PLAと混合した堆肥分解サイクル≤90日は、機械的特性を改善できます。	ブロー成形、熱成形。
	PBS（ポリブチレンコハク酸）	高温抵抗（融点110°C）、優れたクリープ抵抗、負荷を負担するメンバーに適しています。	射出成形、押出成形。

主要なテクノロジーとアプリケーションについて

1。PLA Rapidプロトタイピング：

• 印刷パラメーター：層の厚さ0.1mm、密度密度-40％を充填して、収縮による反りを避けます。
• 治療後：内部応力を排除し、プロトタイプモデルの寸法安定性を改善するために、熱処理（60°Cで2時間焼く）を受けました。

2。公共PHAを病状に適応させる：

• 滅菌互換性：エチレンオキシドの滅菌（残基≤10ppm）をサポートして、プロトタイピング要件手術器具用。
• 分解制御：分子量（50,000〜200,000 DA）を調節することにより、6か月から2年の制御された分解サイクルを達成できます。

3。天然繊維強化の制限

吸湿性：竹繊維は、高湿度環境で最大15％の水を吸収でき、精密な迅速なプロトタイピングコンポーネントに対応するために表面修飾が必要です。

4.c堆肥劣化条件

産業堆肥化基準：摂氏58度、湿度の80％を超える温度で劣化が必要です。家庭用堆肥化は、工業条件よりも効率的なのはわずか30〜50％です。

迅速なプロトタイピング障害の一般的な理由は何ですか？

物質に関連する理由

1.Excessive Shrinkage：冷却後、材料の体積は0.5mm以上縮小し、プロトタイプの変形と穴の変位をもたらし、特に精度成分の精度に影響します。

2.膨大な水分吸収：PLAやナイロンなどの材料は、空気から湿気を容易に吸収し、強度を30％減少させ、層の間の剥離または表面亀裂をもたらし、迅速なプロトタイピング部品の構造的完全性を損なうことになります。

3.不十分な材料互換性：感光性樹脂が印刷機器と一致しない場合、詰まりやワイヤーの破損などの問題が発生する可能性が高く、印刷の中断や劣化につながります表面の品質。

4.熱膨張係数の異なる：高温処理の過程での金属材料の高熱膨張係数は変形が発生し、精密成分の詰まりまたはサイズの許容範囲につながり、その後の補正のコストが増加します。

5.マテリアルパフォーマンスの不一致：選択したプロトタイプ材料が十分に強くなっていないか、高い状態性でない場合、テストおよび設計機能を検証できない場合があります。

プロセスパラメーター設定エラー

理由の分類	具体的な症状	結果に影響を与えます
不適切な層の厚さ	過剰な層の厚さ（> 0.2mm）。	表面粗さ過剰（RA>6.3μm）。
温度パラメーターエラー	低印刷温度（PLAが190°C未満の場合）。	材料を接着することはできず、層間の結合は不十分です。
サポート構造の欠如	サポートを追加せずにサスペンション構造。	洞窟の下部、内側のボイド。
スキャンが速すぎます	SLAレーザースキャン速度> 8m/s。	成形精度の低下（±0.1mmエラー）。

JSは、この点で関連する措置を講じています。

• 材料検証：印刷前の材料収縮率テスト（推奨収縮<0.5％）。
• パラメーターの最適化：最適な層の厚さ（推奨0.05-0.15 mm）およびテスト印刷によって決定される温度ウィンドウ。
• モデル検査：非多様なジオメトリと薄い壁構造は、CADソフトウェア（推奨される最小壁の厚さ≥0.8mm）。
• 環境制御：安定したワークショップの温度と湿度（25±2°C /40-60％RH）。
• 治療後の仕様：標準化された足場除去および洗浄プロセスを開発します（例：超音波洗浄時間≤5分）。

JS Companyは、プロトタイプサイズの安定性をどのように保証しますか？

1。正確な機械加工技術：高度なCNC工作機械は、±0.005mmの超高度許容範囲制御を実現するために使用され、すべてのコンポーネントが設計仕様に厳密に準拠するようにします。

2。材料科学管理：50を超える金属を提供します。プラスチックとコンポジット材料の材料特性（たとえば熱膨張係数）に基づいてプロセスを最適化して、処理中の変形を減らします。

3。デジタル品質管理：CADドキュメント前レビューと3D検査機器を介して、プロセス全体の製品サイズの精度を監視し、可能な逸脱をタイムリーに監視します。

4。環境およびプロセスの標準化：安定したワークショップ湿度を維持し、均一なプロセスパラメーターを実装し、材料の安定性に対する環境要因の影響を減らします。

5。経験駆動型のプロセス最適化：20年の経験を持つエンジニアチーム、年間30を超える技術トレーニングセッション、プロセスソリューションの継続的な改善、および繰り返し生産の一貫性の向上。

まとめ

迅速なプロトタイピングの分野では、材料選択の境界が常に再形成されており、単純な形式から機能的およびインテリジェントにプロトタイピングモデルの進化を促進します。単一のエンジニアリングプラスチックへの初期の依存から、金属、セラミック、バイオベースの材料、スマートコンポジットを覆うまで、3Dプリンティングが与えられていますプロトタイプのプロパティ材料革新を通じて最終製品に近い。

材料科学の継続的なブレークスルーにより、将来のプロトタイプモデルは、従来のパフォーマンスの制限を克服し、航空宇宙、家電、およびバイオエンジニアリングにおけるより複雑な構造的検証と機能テストを実現し、製品開発のコアツールとしての迅速なプロトタイピングテクノロジーの状態をさらに強化します。

免責事項

このページの内容は、情報提供のみを目的としています。JSシリーズ情報の正確性、完全性、または妥当性に関して、明示的または黙示的な表明または保証はありません。サードパーティのサプライヤーまたはメーカーが、Longshengネットワークを介してパフォーマンスパラメーター、幾何学的許容範囲、特定の設計特性、材料品質と種類または仕上がりを提供することを推測すべきではありません。それは買い手の責任です部品の見積もりが必要ですこれらのセクションの特定の要件を特定します。詳細については、お問い合わせください。

JSチーム

JSは業界をリードする会社ですカスタム製造ソリューションに焦点を当てます。私たちは5,000人以上の顧客と20年以上の経験があり、高精度に焦点を当てていますCNC加工、板金製造、3D印刷、射出成形、金属スタンピング、その他のワンストップ製造サービス。

当社の工場には、100を超える最先端の5軸機械加工センター、ISO 9001：2015認定が装備されています。世界中の150か国以上の顧客に、高速で効率的で高品質の製造ソリューションを提供しています。少量の生産であろうと大規模なカスタマイズであろうと、24時間以内に最速の配送でお客様のニーズを満たすことができます。選ぶJSテクノロジーこれは、選択効率、品質、プロフェッショナリズムを意味します。
詳細については、当社のウェブサイトをご覧ください。www.cncprotolabs.com

FAQ

1.迅速なプロトタイピング資料は再利用できますか？ ​

PLAなどの一部のプラスチックはリサイクルできますが、パフォーマンスは悪化します。メタルパウダーは再利用できますが、光感受性樹脂はしばしばそうではありません。

2.迅速なプロトタイピング材料は温度の影響を受けますか？ ​

はい、温度は材料特性に大きな影響を与えます。たとえば、ABSは高温で変形し、PLAは低温でも脆くなり、ナイロンは吸収すると強度を失い、高温で感光性樹脂が柔らかくなります。反りや亀裂を避けるために、印刷と再処理の温度差を制御する必要があります。

3.マルチカラー印刷には、切り替え材料が必要ですテクノロジー？

マルチカラー印刷は、材料（マルチカラーラインなど）またはテクノロジー（マルチノズルFDMなど）を変換することで実現できます。前者は材料を手動で交換する必要がありますが、後者は自動的に色をブレンドして手動介入を減らします。

4.迅速なプロトタイピングにおけるナイロン素材の特徴は何ですか？

ナイロン素材はウェアラブルで、柔軟で軽量です。ギアや可動部品などの動的な状況に適しています。ただし、水分を吸収し、周囲の湿度を制御する必要があると簡単に変形します。
