أجزاء الصفائح المعدنية النموذجية مقابل أدوات الإنتاج: متى يتم القياس والتسامح وسوق دبي المالي

النموذج الأولي لأجزاء الصفائح المعدنية هي تلك التي يتم تصنيعها بدون قوالب عن طريق القطع بالليزر والثني باستخدام الحاسب الآلي، وتستخدم عادةً للتحقق من المفهوم بتكلفة معقولة، في حين أن أدوات الإنتاج عبارة عن ختم عالي السرعة باستخدام قوالب فولاذية صلبة مما يقلل من تكاليف كل وحدة بنسبة 88٪ ولكن في نفس الوقت تكون تكاليف الأدوات مرتفعة جدًا في البداية. عادةً ما يصل التقاطع بين الطريقتين إلى حجم سنوي يبلغ 1500 وحدة أو وقت معالجة يزيد عن 8 دقائق لكل وحدة .

تتناول الفقرة التالية دراسة التقارب حول التحكم في التسامح، وتفسير قواعد سوق دبي المالي ونماذج حساب عائد الاستثمار من خلال استخدام بيانات التشغيل الحقيقية من JS Precision.

مقارنة سريعة: أجزاء الصفائح المعدنية النموذجية مقابل أدوات الإنتاج

البعد	النموذج الأولي للصفائح المعدنية	أدوات الإنتاج
عملية نموذجية	القطع بالليزر/نفث الماء + الثني المرن باستخدام الحاسب الآلي	يموت التقدمي / يموت ختم مركب
الأدوات NRE	$0 - $500 (الرقصة الناعمة فقط)	5000 دولار - 50000 دولار + (قالب فولاذي مقوى)
التسامح الخطي	±0.15 مم إلى ±0.30 مم	±0.02 مم إلى ±0.05 مم
التسامح الزاوي	±0.5° إلى ±1.0° (متأثر بالربيع)	±0.15° إلى ±0.25° (عملة معدنية)
عتبة الدفعة الاقتصادية	1 – 1,500 قطعة/السنة	> 1,500 – 5,000 قطعة/السنة
التركيز على سوق دبي المالي	تجنب الانحناءات الضيقة المتعددة، وقم بتوحيد نصف القطر الداخلي	حامل الشريط الاحتياطي، وتجنب منطقة التمدد المثقوبة

مصادر البيانات: تصنيف التسامح ISO 20457:2018. قاعدة بيانات تكلفة المشروع JS Precision 2025.

الاستنتاجات الرئيسية

• عمليات انتقال الاستثمار: نظرًا لأن الطلب السنوي يزيد عن 1500 وحدة أو يستغرق وقت المعالجة للوحدة أكثر من 8 دقائق، فإن تكلفة الأدوات المطفأة أقل من تكاليف العمالة أو ساعة الماكينة لاستخدام الثني بالليزر.
• زيادة تدريجية في التسامح: مستوى التسامح العالمي ± 0.05 مم ليس مطلوبًا في مرحلة النموذج الأولي ، بدلاً من ذلك، استخدم الطحن الثانوي CNC المحلي لتحقيق دقة عالية في الثقوب وميزات التزاوج.
• من القاعدة إلى الإجراء: يجب رفع الحد الأدنى لمسافة الحافة من فتحة القطع بالليزر (2.0 × T) إلى 2.5 × T في قوالب الختم لمنع تآكل التثقيب إلى أقصى حد ممكن .
• Springback بعد الختم: يؤدي عمل الختم إلى تصلب العمل الذي يمكن أن يؤدي إلى زيادة بنسبة 8-12% في معدل الربيع الخلفي بالمقارنة مع الثني باستخدام الحاسب الآلي، ويجب أن يأخذ تصميم الأدوات في الاعتبار هذه البدلات في التعويض.

النموذج الأولي مقابل إنتاج الصفائح المعدنية: شرح اختلافات التصنيع الأساسية

النموذج الأولي مقابل إنتاج الصفائح المعدنية عادةً ما تكون الأعمال عبارة عن عمليات قطع بالليزر وعمليات ثني CNC لتكون خالية من الأدوات بحيث يمكن تسليمها بسرعة كبيرة. تستخدم أدوات الإنتاج قوالب فولاذية D2 أو SKD11 مقواة لإنتاج أجزاء متسقة الأبعاد بتكلفة منخفضة لكل جزء بسبب تشكيل التلامس الكامل.

تأثير المنطقة المتأثرة بحرارة الليزر (HAZ) على الحواف المختومة

بناءً على التجارب التي تم إجراؤها في مختبر الدقة، فإن عمق HAZ عند سمك 2.0 مم من الألومنيوم 6061-T6 بعد استخدام الليزر يبلغ حوالي جزء من عشرين من المليمتر . لقد قامت بالفعل بجعل الألومنيوم أكثر صلابة في تلك المنطقة بنسبة تتراوح من 15 إلى 20% مما يمكن أن يسبب تشققات دقيقة أثناء الثني التالي

1. تأثير HAZ على جودة الحافة: يؤدي عمق HAZ بمقدار 0.12 مم إلى اختلاف الصلابة على طول حافة الانحناء مما يسبب شقوقًا صغيرة في حالة أن نصف قطر الانحناء أقل من 2.0T. بالنسبة لأجزاء الصفائح المعدنية النموذجية، يتم التغاضي عن هذه الظاهرة بسهولة خلال مرحلة النموذج الأولي، ولكن يجب التحكم فيها بشكل صارم عند دخول الإنتاج الضخم.
2. اختلافات توزيع الإجهاد: يؤدي الانحناء ثلاثي النقاط لأجهزة CNC إلى ظهور نقاط ضغط موضعية . ومع ذلك، يتم تشكيل الاتصال الكامل من خلال أدوات الختم حتى توزيع الضغط في جميع أنحاء منطقة الانحناء، مما يؤدي إلى تقليل الارتداد بنسبة 40%.

ال آيزو 9013:2017 تنص الوثيقة على أن تصنيفات مستويات الجودة للأسطح المقطوعة حرارياً يجب أن تعتمد على خشونة السطح المقطوع (Rz)، بالنسبة لأجزاء الصفائح المعدنية المستخدمة بشكل عام، يجب ألا تتجاوز Rz 50 ميكرومتر.

لكي تكون متوافقة مع هذا المتطلب، تقوم JS Precision بإزالة نتوءات الحواف الحرجة بعد القطع بالليزر، مما يضمن أن Rz≥ 50 ميكرومتر. بالإضافة إلى ذلك، فإن التغيير من خطوة إلى أخرى يقلل نسبة الخردة من 25 (القطع بالليزر) إلى 8 (تخطيط القالب التدريجي) ، مما يعزز بشكل كبير استخدام المواد. يوفر مسار خدمة تصنيع الصفائح المعدنية الذي تم اختياره انتقالًا سلسًا من تجربة المنتج إلى التصنيع الكامل.

مقارنة دورات المعالجة وتكاليف NRE

1. مرحلة النماذج الأولية: ستمر كل وحدة بدورة المعالجة خلال 8 إلى 15 دقيقة، وستكون تكاليف المرة الأولى من 0 إلى 500.
2. مرحلة الإنتاج الضخم: وقت دورة القالب هو من 6 إلى 15 ثانية، وتتراوح تكاليف المرة الأولى من 5000 إلى 50000.

إن صنع النماذج الأولية هو عبارة عن حرفة يدوية مخصصة، وهي سريعة ولكنها مكلفة ، ويشبه قطع القالب الصناعي الحزام الناقل، وبمجرد الانتهاء من كل شيء، تحصل على قطع غيار رخيصة جدًا.

هل تريد معرفة طريقة التصنيع الأكثر ملائمة لمشروعك الخاص بأجزاء الصفائح المعدنية؟ أرسل الرسومات إلى JS Precision مجانًا واطلب المقارنة.

الشكل 1: مقارنة النموذج الأولي وأجزاء الصفائح المعدنية على السطح.

متى يتم التوسع من تصنيع النماذج الأولية للصفائح المعدنية إلى أدوات الإنتاج？

التحول من تصنيع النموذج الأولي من الصفائح المعدنية تعتمد أدوات الإنتاج على التوازن بين NRE للقالب وتكلفة العمالة لكل قطعة. تحدث نقطة التغيير عندما يصل الحجم السنوي إلى 1500 قطعة أو عندما يتجاوز وقت المعالجة التراكمي للقطعة الواحدة الوقت اللازم لاستهلاك القالب.

صيغة حساب التعادل

صيغة حساب عتبة الانتقال هي كما يلي:

عند ذكر غلاف معدني مصنوع من مادة صفائحية مقاس 1.5 مم SPCC ، يتم إجراء مقارنة سعر الوحدة بناءً على حجم التصنيع:

الحجم السنوي (قطعة)​	تكلفة وحدة النموذج الأولي	تكلفة وحدة الإنتاج	التكلفة الإجمالية بعد استهلاك الأدوات
100	45.00 دولارًا	7.80 دولار	507.80 دولارًا أمريكيًا (بما في ذلك 500 دولار أمريكي للأداة الناعمة)
1000	45.00 دولارًا	7.80 دولار	8,280 دولارًا أمريكيًا (بما في ذلك 500 دولارًا أمريكيًا للأداة الناعمة)
5000	45.00 دولارًا	3.20 دولار	21000 دولار (بما في ذلك 5000 دولار)
20,000	45.00 دولارًا	2.50 دولار	55000 دولار (بما في ذلك 5000 دولار)

مصدر البيانات: إحصاءات قاعدة بيانات الإنتاج الضخم للصفائح المعدنية JS Precision 2025.

جدوى الأدوات الناعمة كحل وسيط

• أدوات الألومنيوم الناعمة: مناسبة لكمية من 500 إلى 2000 قطعة. بالمقارنة مع الأدوات الصلبة، فإن تكاليف NRE (الهندسة غير المتكررة) للأدوات الناعمة أقل بنسبة 60% . الأدوات الناعمة هي الوسيلة المفضلة والمؤقتة للعملاء الذين يبحثون عن خدمة النماذج الأولية السريعة للصفائح المعدنية.
• أداء التكلفة: يمكن تحقيق تكلفة إجمالية قدرها 8,280 للأدوات الناعمة مقابل 13,200 للأدوات الصلبة من خلال حجم إنتاج يصل إلى 1,000 وحدة مما يوفر 37% من الأدوات الناعمة. عند تصنيع الخاص بك تصنيع الصفائح المعدنية المخصصة ، يمكن أن تتنوع عمليات الإنتاج حسب كمية الإنتاج الخاصة بك.

ملخص باللغة الإنجليزية البسيطة: ما يصل إلى 1500 جزء من القطع والثني بالليزر أرخص، ولكن أقل من هذا المستوى، يكون التوفير في كل وحدة مرتفعًا للغاية بحيث يعوض تكلفة الأدوات بسرعة.

إذا كنت تتساءل، متى يستحق التحول ماليًا إلى طريقتك الأخرى؟ اسمح لـ JS Precision بتقديم تحليل مجاني لنمذجة التكلفة. ما عليك سوى إدخال حجم الإنتاج السنوي للحصول على حساب دقيق لنقطة التعادل الخاصة بك.

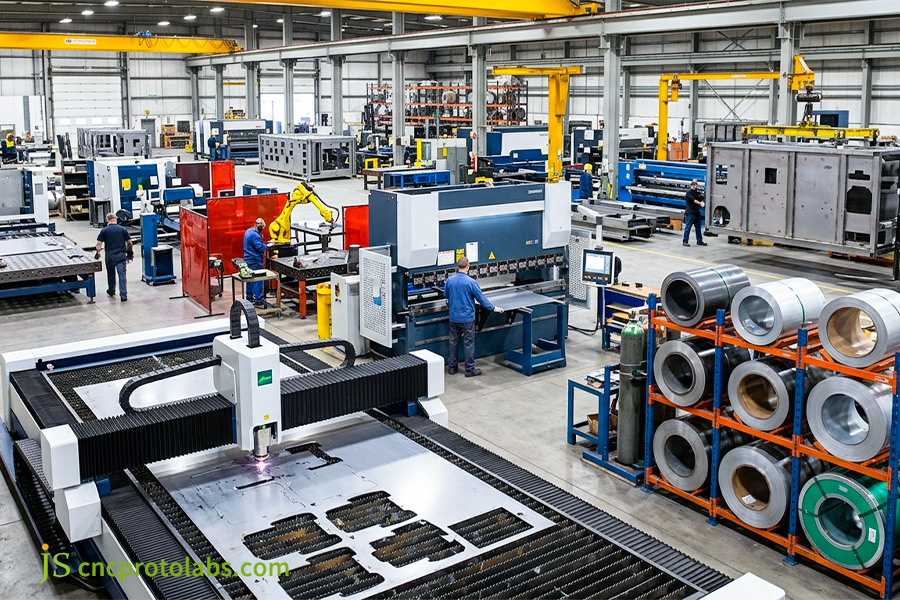

الشكل 2: أرضية مصنع كبيرة بها آلات لتصنيع الصفائح المعدنية.

التفاوتات في أجزاء النموذج الأولي من الصفائح المعدنية مقابل أدوات الإنتاج

تتراوح التفاوتات المسموح بها لأجزاء النموذج الأولي من الصفائح المعدنية من ±0.15 إلى ±0.2 مم. ومرة أخرى، فإن قوالب الإنتاج قادرة على الحفاظ على تفاوت يبلغ ±0.02 مم . في حالة الأسطح المتزاوجة الرئيسية، فإن الثقوب التجريبية للقطع بالليزر مع الطحن الثانوي باستخدام الحاسب الآلي سيكون الإجراء المثالي.

مخاطر التكلفة لمواصفات التسامح غير المناسبة

• تفاوت عالمي قدره ±0.05 مم: إذا أضفت تفاوتًا عالميًا قدره ±0.05 مم إلى الرسم الخاص بك، فسيؤدي ذلك إلى زيادة في التكلفة بمقدار 3 أضعاف، لأن تصاريح التشطيب CNC المتعددة مطلوبة . مع أجزاء الصفائح المعدنية النموذجية، من المستحسن تشديد التسامح فقط على تلك الأسطح التي تعتبر أسطح تزاوج حرجة.
• درجات التسامح القياسية: ISO 2768 - mK (التسامح المتوسط) جيد للنماذج الأولية، في حين أن ISO 2768 - fH (التسامح الدقيق) يعد خيارًا جيدًا عندما يتعلق الأمر بإنتاج كمية كبيرة من الأجزاء.

آيزو 2768-1:1989 تنص صراحةً على ما يلي: يجب منح الأبعاد الخطية والزاوية التي لم يتم تحديدها بقيم التسامح الفردية تفاوتات محدودة مثل فئات التسامح f أو m أو c أو v، وهذا للأبعاد العامة في عمليات الختم.

لاتباع معيار ISO 2768-1:1989 بدقة، تستخدم JS Precision نظام التسامح على مستويات مختلفة للميزات التي لم يتم تحديد التفاوتات فيها عند فحص رسومات تصنيع الصفائح المعدنية المخصصة، مما يساعدهم في خفض تكاليف الإنتاج بنسبة 30%.

العوامل المؤثرة على الزنبرك الخلفي في الانحناء

1. تباين قوة الشد: يؤدي تقلب ± 10 ميجا باسكال في قوة شد الصفائح المعدنية إلى تغيير زاوية الانحناء بمقدار ± 0.4 درجة.
2. تأثير اتجاه الحبوب: يصاحب انحناء اتجاه التدحرج تباين بدل انحناء قدره 0.3 مم بينما يعطي انحناء الحبوب المتقاطعة تباينًا قدره 0.1 مم.

نظام تعويض الزاوية في الوقت الحقيقي من JS Precision

استنادًا إلى البيانات التجريبية لـ JS Precision، فإن نشر نظام ردود الفعل لقياس زاوية الليزر يجعل من الممكن إجراء تعويض الزاوية في الوقت الفعلي أثناء الانحناء مما يؤدي إلى نطاق تسامح يبلغ حوالي ±0.25 درجة . وهذه دقة أعلى بنسبة 60% مقارنة بالطرق التقليدية ويضمن هذا النظام التطابق بين النماذج الأولية والأجزاء المنتجة بكميات كبيرة.

لا تهدف إلى تحقيق تسامح محكم في الغالب خلال مرحلة النموذج الأولي، يمكنك فقط تركيز المعالجة الدقيقة على ميزات التزاوج المهمة. لذلك يمكنك خفض التكاليف بنسبة 70٪.

الشكل 3: صورة مقربة لعملية ثني الصفائح المعدنية في الآلات.

3 تغييرات أساسية في قواعد سوق دبي المالي لقياس أجزاء الصفائح المعدنية للنموذج الأولي

يتطلب الانتقال من أجزاء الصفائح المعدنية النموذجية إلى الإنتاج الضخم تغييرات في عوامل مثل مسافة الانحناء إلى الثقب، ينحني داخل دائرة نصف قطرها ، شكل فتحة الإغاثة الذي يتم تنفيذه دفعة واحدة، لذلك تتم ترجمة قواعد انحراف النموذج الأولي هذه إلى تخطيط شريط القالب التدريجي وإرشادات تحسين تآكل التثقيب.

جدول مقارنة قواعد سوق دبي المالي

معلمة سوق دبي المالي	متطلبات ثني النموذج بالليزر	متطلبات القالب التقدمي	سبب التغيير
المسافة من الثقب إلى الانحناء	د ≥ 2.0 × تي + ر	د ≥ 2.5 × تي + ر	منع سحب الثقب، وإطالة عمر الثقب
داخل دائرة نصف قطرها بيند	R = 1.0 × T (الأداة القياسية)	R = 0.5 × T (محطة سك العملة)	قوة تشكيل أعلى متاحة
شكل فتحة الإغاثة	فتحة مستطيلة عرض 1.5×T	فتحة انتقال القوس	تقليل تركيز التوتر، ومنع التشقق

تصميم الجسر في تخطيط شريط القالب التقدمي

• تأثير الشبكة الحاملة على النتوءات: يؤدي الوضع غير الصحيح للجسور إلى نتوءات ربط متبقية على حواف الأجزاء التي يصل طولها إلى 0.15 مم ، وهو ما ينطبق على تصنيع الصفائح المعدنية المخصصة حيث يؤثر على الجودة النهائية للأجزاء.
• عملية مراجعة JS Precision لسوق دبي المالي: بالنسبة إلىخدمة النماذج الأولية السريعة للصفائح المعدنية تستطيع المجموعة الهندسية التحقق من مواضع الجسر مسبقًا ومن المحتمل خفض ارتفاع المثقاب إلى 0.05 مم .

قد تتسبب بعض ممارسات التصميم التي عملت بشكل جيد في مرحلة النماذج الأولية في حدوث مشكلات في الإنتاج الضخم، وقد تتمدد الثقوب القريبة جدًا من خط الانحناء وتشوه ، في حين تؤدي أشكال الفتحات غير الملائمة إلى عمر افتراضي قصير.

الشكل 4: تصميم تصنيع الصفائح المعدنية المخصصة باستخدام برنامج CAD.

دراسة حالة JS Precision: توسيع نطاق 5000 حاوية معدنية مخصصة

خدمة تصنيع الصفائح المعدنية قادرون على إثبات كفاءتهم من خلال الحفاظ على اتساق الدفعة. توضح دراسة الحالة هذه كيف ساعدت شركة JS Precision أحد عملاء شركات الاتصالات الأوروبية في زيادة الحجم من 50 وحدة سنويًا إلى 5000 حاوية كهربائية.

تحديات العميل

واجه أحد عملائنا الأوروبيين في مجال الاتصالات التحدي المتمثل في زيادة إنتاج خزانات التحكم الإلكترونية التي تبدد الحرارة (والتي تم تصنيعها من Al 5052-H32 2.5mm) من 50 إلى 5000 سنويًا . تم عمل النموذج الأولي عن طريق القطع بالليزر والثني اليدوي، وكانت المشكلة هي أن 12 ثقبًا غاطسًا بكثافة عالية لم تكن متحدة المحور بما يكفي لتلبية تسامح المخطط البالغ ±0.03 مم ، ونتج عدم المحاذاة عن تثبيت الغطاء العلوي حيث حصل على الكثير من أخطاء الثني التراكمية.

جي إس للحلول الدقيقة

• إعادة تصميم هيكل سوق دبي المالي: من خلال تحويل أربعة انحناءات مقاس 90 إلى أضلاع تشكيل مختومة، تمكنا من التخلص من تراكم الأخطاء التي يمكن أن تحدث من إجراءات التشكيل المتعاقبة.
• تصميم القالب التقدمي ذو 8 محطات: تمت إضافة محطة سك النقود لتشكيل الثقوب الغاطسة، مما يلغي الحاجة إلى عملية حفر ثانوية باستخدام الحاسب الآلي.
• خوارزمية تعويض Springback: للتغلب على تأثير Springback الذي يحدث بشكل طبيعي في AL 5052-H32 ، تم تعويض التثقيب والقالب مسبقًا بمقدار +1.2 درجة. كان أسلوب تصنيع الصفائح المعدنية المخصصة بمثابة مساعدة كبيرة في تحسين كفاءة الإنتاج.

الدروس المستفادة

من تجربتنا مع مشروع JS Precision JSP-SMT-2025-017، تم اكتشاف عيب تشقق في المحطة الخامسة أثناء تجربة قالب أداة T0 حيث اتضح أن التصلب من خلال تشغيل المادة AL 5052-H32 أثناء الختم المستمر لم يؤخذ في الاعتبار. نجح الفريق الفني في التخلص من عيب التشقق من خلال تنظيم لزوجة زيت الختم وأيضًا توسيع نصف قطر التشكيل من 2.0 مم إلى 2.8 مم.

النتائج النهائية القابلة للقياس الكمي

• الوقت اللازم لدورة المعالجة لكل وحدة: انخفض وقت إنتاج وحدة واحدة من 14 دقيقة (النموذج الأولي) إلى 12 ثانية (القالب التدريجي).
• تكلفة الإنتاج لكل وحدة: من حوالي 68.50 إلى حوالي 7.80 تم تخفيض التكاليف.
• Cpk للأبعاد: تم تحسين Cpk للأبعاد من 1.53 إلى 1.67.

هل يواجه مشروع الصفائح المعدنية الخاص بك تحديات عندما تحاول التحول من النماذج الأولية إلى مرحلة الإنتاج الضخم؟ قم بتحميل جميع رسومات CAD ثلاثية الأبعاد الخاصة بك واتصل بـ JS Precision للحصول على تحليل سوق دبي المالي مجانًا وعرض أسعار للإنتاج الضخم.

4 مخاطر مكلفة عند توسيع نطاق أجزاء النموذج الأولي من الصفائح المعدنية إلى الإنتاج

عند التحرك أجزاء النموذج الأولي من الصفائح المعدنية في الإنتاج الضخم، يمكنك توفير المال من خلال عدم المبالغة في تحديد رسوماتك ، وعدم اعتبار القوة كعامل ثابت بين الكثير من نفس المعدن، وعدم مراعاة أن الطلاءات يمكن أن تأتي بسماكات مختلفة، وعدم اتخاذ قرار بشأن طريقة الأدوات الصلبة في وقت مبكر جدًا.

معدلات الإصابة ونسب التكلفة الإضافية لمخاطر التكلفة الأربعة الرئيسية

فخ التكلفة	معدل الحدوث في مشاريع الإنتاج الضخم	النسبة المئوية لتكلفة المشروع الإجمالية​	متوسط ​​وقت الإصلاح
إهمال سمك الطلاء	38% (15/40 مشروعًا)	8%-12%	1-2 أسابيع
جهل اتجاه الحبوب	23% (9/40 مشروعًا)	5%-10%	2-3 أسابيع
الالتزام المبكر بالأدوات الصعبة	15% (6/40 مشروع)	20%-35%	4-8 أسابيع
الأتمتة التي تجتاح الإغفال	43% (17/40 مشروعًا)	3%-6%	2-4 أسابيع

مصدر البيانات: تحليل JS Precision بأثر رجعي لـ 40 مشروع إنتاج ضخم للصفائح المعدنية (2025).

المأزق 1: إهمال سمك الطلاء

• أبعاد مسحوق الطلاء (حجم النافذة): من المقترح زيادتها بمقدار 60-100 ميكرومتر، ولا تسمح بهذه المساحة بحيث يتم تجميع صواميل التثبيت الذاتي PEM . مع سمك الطلاء ينبغي أن يؤخذ بعين الاعتبار أثناء تصنيع النموذج الأولي للصفائح المعدنية.
• سُمك الجلفنة الكهربائية: 8-12μm، صافي المفصلة الكبيرة الملائمة للخلوص يتطلب زيادة بمقدار 0.02 مم.

المأزق 2: تجاهل اتجاه الحبوب المادية

• الانحناء على طول اتجاه التدحرج: يسبب شقوقًا صغيرة، ويجب أن يكون نصف قطر الانحناء ≥ 2.5×T.
• متطلبات التعشيش بسبب الإنتاج الضخم: تحتاج جميع أنماط التعشيش إلى الحفاظ على زاوية 45 درجة و 90 درجة حول اتجاه الحبوب. يمكن لخدمة تصنيع الصفائح المعدنية الأوتوماتيكية أن تحافظ على اتجاه خط الحبوب لك في مرحلة التعشيش.

المأزق 3: الالتزام بالأدوات الصعبة في وقت مبكر جدًا

• الخطر: يجب أن يكون تصنيع الأدوات الصلبة جاهزًا إذا فشل التصميم في اختبار رش الملح لمدة 1000 ساعة أو الاختبار البيئي . تغييرات التصميم في الأدوات الملغاة.
• نصيحة: قم بإجراء اختبار التصميم على الأدوات الناعمة أو النماذج الأولية، قبل القيام باستثمار باهظ الثمن في الأدوات الصلبة.

المأزق 4: التغاضي عن التعامل الآلي

• فتحات الموقع المفقودة: قطع العمل، التي تم إنتاجها بكميات كبيرة، يتطلب الإنتاج الضخم فتحات موقع (مسندات) ومناطق شفط مسطحة للذراع الآلي للتعامل معها.
• العملية في دقة JS: استخدم تكوينات ثقب الموقع في مرحلة النموذج الأولي ، بحيث تتمتع جميع النماذج الأولية بنفس ميزة تجهيزات الإنتاج الضخم.

يمكن أن تؤدي مشكلات تشطيب السطح التي تم تجاهلها أثناء التطوير إلى تدمير العملية في النهاية. مع الأخذ في الاعتبار سمك السطح النهائي، فإن توجيه حبيبات المواد واحتياجات الأتمتة يمكن أن يزيل 80% من المشكلات في الإنتاج الضخم.

هل أنت مهتم بمساعدة مجموعتك على تقليل النفقات في الإنتاج الضخم؟ أرسل رسومات الصفائح المعدنية الخاصة بك إلى JS Precision وسيقوم طاقمنا الهندسي بتزويدك باقتراح كامل لتحسين سوق دبي المالي خلال ساعتين.

لماذا تختار JS Precision كشريكك المخصص لتصنيع الصفائح المعدنية؟

تأسست JS Precision مع 15 عامًا من الخبرة في مجال دقة هندسة الصفائح المعدنية، وتقدم حلولًا بسيطة مثل تسليم النماذج ثلاثية الأبعاد لختم القالب التدريجي لعدة آلاف من الأجزاء. يعتمد العثور على الشريك المثالي لتصنيع الصفائح المعدنية المخصصة على قدرة الماكينة وفحص الجودة وسرعة الدعم التكنولوجي.

JS ضمان التسليم الدقيق

• سعة المعدات: نحن نقدم استخدام قواطع ألياف الليزر بقدرة 10 كيلووات، ومكابح الضغط AMADA ، ومكابس الختم التي تتراوح من 160 طن إلى 400 طن والتي تسمح بالتغيير السلس من النماذج الأولية السريعة للصفائح المعدنية إلى الإنتاج الحجمي.
• مراقبة الجودة: من خلال الجمع بين ماكينات Hexagon CMM وشاشة SPC كاملة العملية، من الممكن تحقيق تفاوتات خطية تظل ثابتة من دفعة إلى أخرى (0.02 مم). ستتضمن كل دفعة من أجزاء الصفائح المعدنية تقرير فحص مفصل .
• التكنولوجيا والكفاءة: جلوريا وو، المديرة الفنية، وفريقها قادرون على تقديم تقييمات سوق دبي المالي وتقديم عروض الأسعار المستندة إلى قائمة مكونات الصنف في أسرع وقت يصل إلى ساعتين ، مما يساعد على تقليل وقت الوصول إلى السوق بنسبة 30%.

الأسئلة الشائعة

س 1: ما هي المهلة الزمنية النموذجية لأجزاء الصفائح المعدنية النموذجية مقابل أدوات الإنتاج في JS Precision؟

يتم قطع أجزاء الصفائح المعدنية النموذجية بالليزر وثني CNC. الوقت المتوقع لقيادة هذه الأجزاء هو 3-5 أيام عمل . المهلة الزمنية لإنتاج الأدوات (مراجعة / موافقة عينة T1 لتصنيع التصميم التدريجي) هي 3-5 أسابيع .

س 2: كيف يؤثر اختيار المواد على تكلفة تصنيع النموذج الأولي للصفائح المعدنية؟

عادة، المواد ذات تكلفة المعالجة المنخفضة هي مواد قياسية مثل SPCC وAL 5052. تكلفة استخدام SUS 316L كنموذج أولي للصفائح المعدنية تكون أكثر تكلفة بنسبة 20% إلى 40%.

س 3: هل يمكن لـ JS Precision استخدام نفس ملفات CAD لكل من النماذج الأولية والإنتاج الضخم؟

يتم قبول ملف STEP أو IGES على الفور. يقوم فريق المهندسين لدينا أيضًا بإجراء مراجعة ثانية لـ DFM لضبط خصم الانحناء ودرجة الثقب قبل الإنتاج الضخم.

س 4: ما هي العوامل الأساسية التي تؤثر على عرض أسعار تصنيع الصفائح المعدنية المخصصة؟

يتم تحديد عرض أسعار تصنيع الصفائح المعدنية المخصصة من خلال أربعة عوامل أساسية: نوع المادة وسمكها، وإجمالي ساعات المعالجة (طول القطع، وتكرار الثني، وعملية اللحام)، ومتطلبات معالجة السطح (الرش، والأكسدة)، وعدد الطلبات ذات التكاليف الثابتة المطفأة.

س 5: كيف يمكنك التعامل مع تراكم التسامح أثناء خدمة تصنيع الصفائح المعدنية ذات الحجم الكبير؟

في الإنتاج، تقوم الشركة بتأهيل التجميع من خلال التحكم في جميع التفاوتات المهمة حتى ±0.03 مم باستخدام بيانات تحديد المواقع البصرية مع مراقبة SPC اللاحقة.

س6: هل تعتبر الأدوات الناعمة بمثابة حل وسط قابل للتطبيق بين النماذج الأولية وأدوات الإنتاج الصلبة؟

نعم، تعتبر الأدوات الناعمة جيدة للحجم السنوي الذي يتراوح بين 500-2000 وتؤدي إلى تقليل تكلفة NRE (الأدوات) بنسبة 60% مقابل قوالب الفولاذ الصلب وتتميز بثبات أفضل للأبعاد من الانحناء اليدوي.

س 7: ما هي التشطيبات السطحية المتاحة لخدمة النماذج الأولية للصفائح المعدنية السريعة؟

لاستكمال خدمة النماذج الأولية السريعة للصفائح المعدنية التي تقدمها JS Precision، تتوفر معالجة إضافية للأسطح بما في ذلك طلاء مسحوق الأنودة بالسفع الرملي والجلفنة الكهربائية.

س 8: كيف يمكنني طلب عرض أسعار فوري لأجزاء الصفائح المعدنية النموذجية الخاصة بي من JS Precision؟

قم بتحميل نماذج CAD ثلاثية الأبعاد الخاصة بك (STEP، STP) ورسومات Tolerance ثنائية الأبعاد (PDF) وأرسل طلب عرض الأسعار الخاص بك إلى قسم الهندسة في JS Precision للرجوع إليه في أقل من ساعتين.

ملخص

إن التحول من أجزاء الصفائح المعدنية النموذجية إلى الختم على نطاق واسع يتطلب منك إعادة تصميم المواصفات واستراتيجية التسامح وإدارة التكلفة الإجمالية (التكلفة الإجمالية للملكية) لأجزاء الصفائح المعدنية. يمكنك خفض تكلفة الإنتاج لكل وحدة باستخدام الأجزاء المختومة من خلال الحصول على نطاقات تسامح واقعية للأجزاء كنقطة بداية، وتقبل التغييرات في التصميم المراد تصنيعه (DFM) لقوالب الختم، وإدخال تكنولوجيا القالب التقدمية تدريجيًا عند نقطة تقاطع اقتصادية حيث يتم ضمان فعالية التكلفة.

سواء كنت تقوم بتطوير منتج جديد من الصفائح المعدنية أو تحسين خطة إنتاج ضخمة مختومة بالقالب، فإن JS Precision تقدم المساعدة الفنية في كل خطوة من خطوات التصنيع، بدءًا من النماذج الأولية وحتى ختم القوالب بكميات أكبر . لمزيد من التفاصيل أرسل رسومات CAD ثلاثية الأبعاد الخاصة بك حتى تتمكن شركة JS Precision Engineering من إعداد تقرير تقييم سوق دبي المالي وعرض أسعار المشروع الإجمالي في غضون ساعتين (بدون أي تكلفة).
