الخراطة الطبية باستخدام الحاسب الآلي: دليل للمواد والتفاوتات والشهادات للأدوات الجراحية

تحول CNC الطبي يشكل العمود الفقري للتصنيع الدقيق للأجهزة الطبية. أحد التحديات الرئيسية في تصنيع الأجهزة الطبية هو استقرار تسليم المنتجات التي يجب أن تلبي التفاوتات المطلوبة على مستوى الميكرون والمتطلبات التنظيمية واتساق الدفعات.

تشير إدارة الغذاء والدواء الأمريكية (FDA) إلى أن حوالي 8% من عمليات سحب الأجهزة الطبية ترجع إلى عيوب التصنيع، ومن بينها الآلات الدقيقة غير الخاضعة للرقابة هي السبب الرئيسي.

ستقدم هذه المقالة مراجعة متعمقة للطرق التي تضمن بها خدمات التصنيع باستخدام الحاسب الآلي الطبية الاحترافية اجتياز جميع المكونات المصنعة آليًا لأصعب الاختبارات .

نظرًا لكوننا شريكًا من الصين تتوافق عملياته وخبراته تمامًا مع مشهد التصنيع باستخدام الحاسب الآلي من الدرجة الطبية، ستناقش JS Precision أيضًا كيف تمكنا، كشركة، من مساعدة العملاء في جميع أنحاء العالم في التغلب على هذه الصعوبات الأساسية في تصنيع الأجهزة الطبية.

نظرة عامة على الإجابات الرئيسية

الأسئلة الرئيسية	الإجابات الرئيسية	القيمة المقدمة لك
الدقة العالية والتوافق الحيوي للأدوات الجراحية	الشيء الرئيسي هو العثور على مُصنِّع مؤهل للخراطة الطبية باستخدام الحاسب الآلي يمكنه التحكم في المواد والتفاوتات (5μm) والالتزام بنظام شهادة ISO 13485 من المصدر.	إن معرفة الصورة الكاملة لإنتاج الأجهزة الطبية المتوافقة والموثوقة يقلل من المخاطر التنظيمية.
متى يكون من الضروري البحث عن خدمات الآلات الطبية الدقيقة؟	إذا كان تصميمك يشتمل على أشكال معقدة، أو مواد يصعب قطعها (مثل سبائك التيتانيوم)، أو يحتاج إلى تناسق دفعة يمكن تتبعه.	قم بإعداد المعالم الرئيسية للمشروع لمساعدتك على تجنب فشل البحث والتطوير بسبب نقص الخبرة العملية.
اختر شريكًا موثوقًا للتصنيع الطبي	لا تقصر نفسك على استفسارات الشراء البسيطة، وقم بتقييم شامل لقدراتهم الإنتاجية في غرف الأبحاث، وبرامج التحكم في العمليات، والخبرة في الاختبار مكونات الآلة الطبية .	ابحث عن شريك استراتيجي طويل الأمد قادر على تقاسم المخاطر التنظيمية والفنية.

لماذا تثق بهذا الدليل؟ خبرة JS Precision في الخراطة الطبية باستخدام الحاسب الآلي الدقيقة

لقد كانت الخراطة باستخدام الحاسب الآلي دائمًا هي الدعامة الأساسية لشركة JS Precision، ونحن نقوم بذلك منذ 15 عامًا.

نحن نجعل من مصنعي الخراطة باستخدام الحاسب الآلي من الدرجة الطبية تخصصنا، ونتشارك مع شركات طبية في أكثر من 30 دولة حول العالم من خلال خدمات التصنيع باستخدام الحاسب الآلي الطبية لتزويدهم بأكثر من 1000 نوع من مكونات الآلة الطبية التي تم استخدامها في جميع فئات الأجهزة بما في ذلك جراحة العظام، وطب الأسنان، والجراحة طفيفة التوغل.

لقد كان معدل إنتاج غرسات سبائك التيتانيوم مرتفعًا بشكل ثابت، فوق 99.7%، لفترة طويلة.

لدينا فريق يضم أكثر من 20 من كبار مهندسي العمليات، وجميعهم يتمتعون بخبرة عملية في أنظمة ISO 13485 وFDA 21 CFR Part 820، مما يمكننا من تقديم حزمة كاملة لعملائنا بدءًا من تحسين تصميم سوق دبي المالي وحتى الإنتاج الضخم.

فيما يتعلق بالامتثال للصناعة، فقد كنا من المتابعين الصارمين لمتطلبات التحكم في التصميم ادارة الاغذية والعقاقير 21 CFR 820.30 ، والذي من خلاله قمنا بإنشاء ملف تاريخ التصميم (DHF) الشامل تمامًا لكل منتج للسماح بتتبع الدُفعات بدءًا من المواد الخام وحتى المنتجات النهائية.

لقد قمنا بمساعدة شركة أوروبية مشهورة في مجال أدوات طب الأسنان في حل مشكلة عدم تناسق الأبعاد في معالجة دعامات سبائك التيتانيوم. وأدى ذلك إلى زيادة قيمة CPK من 0.9 إلى 1.6 وحل كامل لمعدل استدعاء المنتج المرتفع.

علاوة على ذلك، فقد ساهمنا في قيام شركة مصنعة للأدوات الجراحية ذات التدخل الجراحي البسيط ومقرها الولايات المتحدة بالتغلب على اختناقات الإنتاج الضخم في مثاقب العظام المصنوعة من سبائك التيتانيوم. لقد مكنت مساعدتنا من توفير منتجاتهم في السوق الأوروبية قبل ثلاثة أشهر من الموعد المقرر.

نظرًا لكوننا أحد مصنعي الخراطة CNC الطبي القلائل في الصين الحاصلين على شهادة ISO 13485، ولديهم تسجيل في إدارة الأغذية والعقاقير (FDA)، واعتماد CNAS، كل ذلك في نفس الوقت، فقد تم الثقة في خدمات التصنيع الطبية الدقيقة لدينا وتأكيدها من قبل الشركات الطبية العالمية من الدرجة الأولى .

إذا كنت تواجه صعوبة في التعامل مع الآلات الدقيقة، أو الإنتاج المتوافق، أو التحكم في تكلفة الأجهزة الطبية، فاتصل بالفريق الهندسي لشركة JS Precision على الفور. أرسل رسومات الأجزاء الخاصة بك، وسوف نقدم لك مراجعة مجانية للعملية وحل تصنيع مخصص في غضون 24 ساعة.

ما هو بالضبط الخراطة الطبية باستخدام الحاسب الآلي ولماذا هي مهمة بالنسبة للأدوات الجراحية؟

تعد عملية الخراطة باستخدام الحاسب الآلي عملية أساسية للتشكيل الدقيق لمكونات الأجهزة الطبية مثل الأعمدة والأقراص. يختلف الخراطة الطبية باستخدام الحاسب الآلي بشكل أساسي عن الآلات الدقيقة العادية، فجودة تصنيعها هي في الواقع مقياس مباشر لسلامة وموثوقية الأدوات الجراحية.

تعريف الآلات الطبية

تتميز الخراطة الطبية CNC التي يتم تنفيذها وفقًا لمعايير نظام الجودة ISO 13485 بالتحكم الكامل في اختيار المواد والطرق المستخدمة وبيئة العمل وتسجيل تفاصيل الدفعة. حتى أصغر النتوءات والخدوش تحت المجهر يمكن أن تصبح مصادر للتلوث البيولوجي.

مجالات التطبيق الرئيسية

إلى جانب جراحة العظام، تشمل مجالات التطبيق طب الأسنان وأدوات الجراحة طفيفة التوغل، وهي الأجهزة الطبية التي تكون على اتصال مباشر مع جسم الإنسان ، وبالتالي، لديها متطلبات الأداء والتوافق الحيوي على نطاق ميكرون.

كيف ترتبط الدقة والسلامة

أي عدم دقة في الأبعاد أكثر من اللازم يمكن أن يشكل خطرًا جراحيًا . لإثبات ذلك من خلال الأمثلة المتاحة، يمكن أن تؤدي العيوب الموجودة في حافة القطع لمثقاب العظام إلى كسور العظام بسهولة شديدة، كما أن الانحرافات في خيوط الغرسة هي السبب في عدم استقرار التثبيت.

الشكل 1: آلة CNC تحول بدقة مكونًا طبيًا معدنيًا، مع رسومات على الشاشة تؤكد على "التسامحات الضيقة" وتحقق دقة تصل إلى 0.001 بوصة.

ما هي المواد الأكثر ملاءمة للخراطة باستخدام الحاسب الآلي من الدرجة الطبية؟

تعتبر المواد أساسية للتحول باستخدام الحاسب الآلي من الدرجة الطبية. تختلف المواد الطبية المختلفة بشكل كبير في قابليتها للتصنيع وتوافقها الحيوي. يمكن أن توفر JS Precision اختيارًا دقيقًا للمواد وحلول المعالجة.

1.مقارنة خصائص 316LVM وTi6Al4V وMP35N

نوع المادة	قوة الشد (ميغاباسكال)	قوة الخضوع (ميجا باسكال)	التوافق الحيوي	خصائص الآلات	السيناريوهات القابلة للتطبيق
316 إل في إم	480-620	170-310	ممتاز	قابلية تصنيع جيدة، لا تصلب العمل	الأدوات الجراحية العامة، الغرسات الأساسية
تي6Al4V	860-950	795-880	ممتاز	الموصلية الحرارية السيئة، عرضة للتصلب العمل، والتآكل السريع للأداة	زراعة العظام، الأدوات المتوافقة مع التصوير بالرنين المغناطيسي
MP35N	1200-1500	900-1100	ممتاز	مقاومة عالية للقطع، وتآكل سريع للغاية للأداة	دعامات القلب والأوعية الدموية، وزراعة طويلة الأمد

2. اعتبارات التصنيع الخاصة بـ PEEK و Ultem:

يُستخدم الأول عمومًا في عمليات الزرع الطبية، في حين يُستخدم الأخير في مكونات هيكل الأداة. كلاهما عرضة للتشوه الحراري وتكوين نتوءات أثناء التشغيل الآلي، وبالتالي ضرورة الاحتراف خدمات التصنيع باستخدام الحاسب الآلي الطبية .

3. التأثير المادي على التكلفة:

تستغرق أدوات سبائك التيتانيوم ثلث الوقت فقط لتبلى مقارنةً بالفولاذ المقاوم للصدأ، والكوبالت والكروم والموليبدينوم خمسها . يمكن للخبراء خفض التكاليف وفي نفس الوقت التأكد من أن الجودة جيدة من خلال تحسين المعلمات.

ما هي قواعد التصميم الأساسية للمكونات الآلية الطبية؟

التصميم المناسب يمكن أن يساعد في تقليل صعوبة تصنيع الأجهزة الطبية. تقدم JS Precision إرشادات التصميم للمكونات المصنعة آليًا من وجهة نظر الممارس للمساعدة في إبقاء التكلفة تحت السيطرة.

1. سمك الجدار والحفر العميق: أفكار تصميمية لمنع تشوه الأجزاء الرقيقة الجدران

• يوصى بأن يكون الحد الأدنى لسمك الجدار للأجزاء الرقيقة الجدران ≥0.5 مم. يجب أن تكون سبائك التيتانيوم ومواد PEEK سميكة بشكل مناسب.
• يجب تصميم الثقوب العميقة ذات نسبة العرض إلى الارتفاع > 10 في أجزاء أو يجب حجز فتحات العملية مسبقًا لتقليل انحراف الأداة.
• قم بتدوير الزوايا لتجنب التحولات الحادة وتقليل تركيز الضغط وتسهيل عملية التصنيع.

2.كيفية تخطيط الحافة المتطورة للحصول على أداء قطع أفضل؟

يجب أن يكون تصميم حافة القطع للمشرط الجراحي مناسبًا للجسم المراد قطعه: زاوية قمة مثقاب العظام 118 درجة -135 درجة، حافة القطع للشفرة 15 درجة -20 درجة. يمكن أيضًا أن تساعد الزاوية الخلفية وحافة القطع المصممة بشكل مناسب في تقليل احتكاك القطع.

3.كيف يمكن تقليل صعوبة تصنيع الأجهزة الطبية من خلال التصميم للتصنيع (DFM)؟

يمكن أن يساعد DFM في تقليل التكاليف دون المساس بالوظيفة ، على سبيل المثال، عن طريق إضافة أخاديد تخفيف وجعل نصف قطر الزاوية موحدًا. فنيو JS Precision على استعداد لتقديم المساعدة في تحسين سوق دبي المالي.

هل ترغب في جعل مكونات الآلة الطبية الخاصة بك أكثر ملاءمة لعمليات التصنيع؟ قم بإرسال ملفات التصميم الخاصة بك إلى JS Precision لتلقي تقرير تحسين DFM احترافي مجاني، مما يقلل بشكل كبير من صعوبة وتكلفة تصنيع الأجهزة الطبية.

ما هو مستوى الدقة الذي تتطلبه الآلات الطبية الدقيقة؟

تعد الآلات الطبية الدقيقة حجر الزاوية في القدرة التنافسية لخدمات التصنيع باستخدام الحاسب الآلي الطبية. لقد رفعت الأجهزة الطبية معايير الدقة بشكل كبير مقارنة بالأجزاء العادية، وحتى عملية التصنيع يجب أن تكون متوافقة مع المعايير معيار الأيزو 13485:2016 .

1.التباين الدقيق من ±50 ميكرومتر إلى ±5 ميكرومتر:

يبلغ التسامح مع الأجزاء الصناعية العادية حوالي ± 50 ميكرومتر. توفر المعالجة الطبية الدقيقة للمكونات المصنعة آليًا بشكل أساسي مستويات ± 5 ميكرومتر من الدقة، في حين أن المكونات بالغة الأهمية قد تتطلب تفاوتات أكثر صرامة ، وبالتالي، آلات CNC عالية الدقة.

2. كيف يتم تحقيق خشونة السطح Ra < 0.2μm؟

A Ra <0.2μm يمكن أن يقلل من التصاق البكتيريا والاحتكاك. في الخراطة الطبية باستخدام الحاسب الآلي، يتم ذلك من خلال تحسين المعلمات، واستخدام أدوات القطع فائقة الصلابة، وعملية ما بعد التلميع.

3. القياس والتحقق: CMM وأدوات القياس البصرية:

يتطلب صانع الخراطة CNC ذو الخبرة الطبية معدات اختبار عالية الجودة . تقيس أجهزة CMM أبعاد العينات، وتقيس ملفات التعريف الضوئية الخشونة للتأكد من أن دقة المنتج تتماشى مع المعايير.

هل تريد معرفة ما إذا كان منتجك يمكنه تلبية متطلبات الدقة لمستوى الميكرون في الآلات الطبية الدقيقة؟ اتصل بـ JS Precision. سنزودك باختبارات دقيقة وتحليل جدوى مجانًا للتأكد من أن منتجك يلبي معايير الدقة الصارمة للأجهزة الطبية.

الشكل 2: مجموعة متنوعة من المكونات الطبية المعدنية المصقولة بدقة، والتي تعرض الأشكال المتنوعة والدقيقة التي يمكن تحقيقها من خلال الآلات المتقدمة.

كيف تضمن الخراطة الطبية باستخدام الحاسب الآلي التوافق الحيوي للزرعات؟

نظرًا لأن التوافق الحيوي ضروري للأجهزة القابلة للزرع، فإن أي خطوة في عملية الخراطة باستخدام الحاسب الآلي الطبية يمكن أن يكون لها تأثير على سلامة الزرعة.

• متطلبات سلامة السطح: الشقوق الصغيرة التي تنشأ أثناء المعالجة يمكن أن تسبب تآكل الإجهاد، ويمكن أن تؤدي النتوءات إلى الالتهاب. من الضروري استخدام العمليات المحسنة وأدوات القطع المتخصصة لإنتاج سطح خالٍ من الشقوق والنتوءات .
• متطلبات معالجة غرف الأبحاث: يجب أن تتم معالجة الغرسات في غرفة الأبحاث. تدير JS Precision غرفة نظيفة من الفئة ISO 7 لمنع التلوث.
• تدابير ضمان ما بعد المعالجة: تخميل الفولاذ المقاوم للصدأ و سبائك التيتانيوم يتم تنفيذ أنودة. يتم تنظيف الغرسات وتعبئتها بشكل معقم، وبالتالي ضمان استيفاء معايير الزرع.

ما هي التحديات الرئيسية في تصنيع الأجهزة الطبية ذات المكونات الدقيقة؟

يعد اتجاه تصغير الأجهزة الطبية أمرًا مهمًا، فقد أدى إلى زيادة كبيرة في مستوى صعوبة تصنيع الأجهزة الطبية ذات المكونات الدقيقة. قامت JS Precision بتطوير تكنولوجيا وحلول الآلات الطبية الدقيقة الناضجة.

التحدي الأساسي في التصنيع الدقيق لمكونات الأجهزة الطبية هو التحكم في المعلمات الرئيسية مثل الأبعاد وسرعة المغزل والتفاوتات . يمكن أن تختلف معلمات المعالجة بشكل كبير وفقًا لمواصفات المكون الصغير.

يوجد أدناه جدول لبيانات معلمات المعالجة الأساسية التي تم قياسها بواسطة JS Precision:

نوع المكون الصغير	نطاق القطر (مم)	نسبة الطول إلى القطر	سرعة المغزل (دورة في الدقيقة)	سرعة القطع (م/دقيقة)	التسامح الأبعاد (± ميكرومتر)
إبرة ثقب طفيفة التوغل	0.2-0.5	20:1-30:1	35000-45000	80-100	1.5-2.5
دعامات الأسنان الدقيقة	0.5-1.2	10:1-15:1	25000-35000	60-80	2-3
القلب والأوعية الدموية الصغرى رمح	0.3-0.8	15:1-25:1	30000-40000	70-90	1.8-2.8
عمود الملقط الصغير بالمنظار	0.4-1.0	12:1-20:1	28000-38000	65-85	2-3.2
عمود مقص جراحي مصغر	0.6-1.5	8:1-12:1	22000-32000	55-75	2.5-3.5

حدود التصغير: تصنيع أعمدة دقيقة بأقطار أقل من 0.5 مم

تتميز المكونات الطبية المصنعة بأقطار أقل من 0.5 مم ونسب الطول إلى القطر الأكبر من 20 بصلابة ضعيفة لدرجة أنها تتسبب بسهولة في انحرافات الأداة. تستخدم شركة JS Precision مخرطة من النوع السويسري ومغزل كهربائي عالي السرعة لإجراء عمليات تصنيع دقيقة.

التحكم في الدفن: مخاطر الفشل مرئية فقط تحت المجهر

يبلغ حجم دفن المكونات الدقيقة ما يقرب من 10 إلى 20 ميكرومتر فقط، مما قد يؤدي بسهولة إلى مخاطر الفشل. تستخدم JS Precision تقنية مخصصة لإزالة النتوءات الدقيقة تمامًا.

السرعة العالية والتغذية الدقيقة: اختبار ديناميكيات الأدوات الآلية

تضع الخراطة CNC الطبية ذات المكونات الدقيقة متطلبات عالية للغاية على ديناميكيات الأدوات الآلية. يمكن لـ JS Precision، الجاهزة بالمعدات المستوردة، تلبية متطلبات السرعة العالية والاستجابة العالية والثبات الحراري العالي .

تريد التغلب على التحديات التقنية للمكونات الدقيقة تجهيز الأجهزة الطبية ؟ اعرض دراسات الحالة الخاصة بتصنيع المكونات الدقيقة لشركة JS Precision لفهم كيفية حل تحديات التصنيع الخاصة بالأجزاء الدقيقة الدقيقة. يمكنك أيضًا إرسال متطلبات المكونات الدقيقة الخاصة بك مباشرةً للحصول على حلول تصنيع مخصصة.

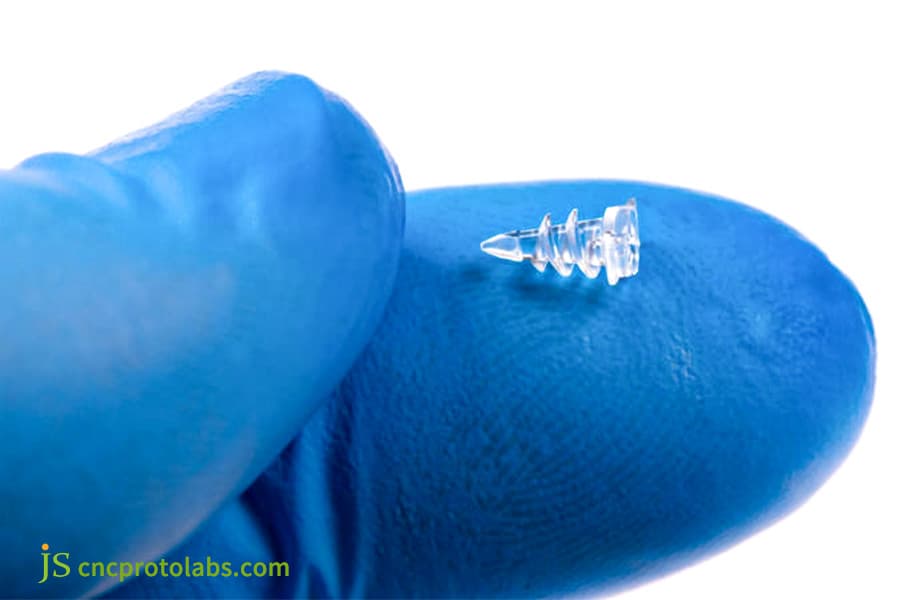

الشكل 3: يد ترتدي قفازًا تحمل بعناية مكونًا طبيًا دقيقًا وشفافًا يشبه المسمار، مما يوضح الدقة القصوى المطلوبة في التصنيع الدقيق.

كيفية تقييم فعالية تكلفة خدمات التصنيع باستخدام الحاسب الآلي الطبية؟

يتطلب تقييم خدمات التصنيع باستخدام الحاسب الآلي من الدرجة الطبية مراعاة التكلفة الإجمالية والمهنيةصانع تحول CNC من الدرجة الطبية يمكن أن تساعد العملاء على تحقيق تحسين تكلفة دورة الحياة الكاملة .

1.سعر الوحدة مقابل مقارنة التكلفة الإجمالية:

عادةً ما يكون لدى الموردين ذوي الأسعار المنخفضة معدلات عيوب أعلى، مما قد يتسبب بسهولة في توقف الإنتاج. من الضروري التوصل إلى حل وسط بين سعر الوحدة والجودة.

2. وفورات الحجم:

التكلفة تعتمد على الحجم. تكون التكاليف أعلى في مرحلة النموذج الأولي، وتشهد الدفعات الصغيرة تخفيضات بنسبة 30%-40% ، وتشهد الدفعات الكبيرة تخفيضات تزيد عن 60%. الخبراء الذين يقدمون خدمات احترافية قادرون على تسهيل التغيير.

3. مخاطر عروض الأسعار المنخفضة:

قد تخفي الأسعار المنخفضة أدوات ذات جودة رديئة، ويتم تبسيط الاختبار فقط، وما إلى ذلك، وهذه بعض الأشياء التي قد تؤدي بسهولة إلى سحب المنتج . يعد مزود الخدمة الملتزم خيارًا أكثر أمانًا.

كيف يمكنني العثور على مُصنع موثوق للخراطة CNC من الدرجة الطبية للإنتاج الضخم؟

يعد اختيار مُصنِّع الخراطة CNC من الدرجة الطبية الذي يمكن الاعتماد عليه أمرًا ذا أهمية كبيرة. إنها مسألة تقييم تتعلق بجوانب مختلفة، مثل المؤهلات، والتكنولوجيا، والقوة الناعمة. تعد JS Precision شريكًا موثوقًا ومتوافقًا في الصين.

• قائمة مراجعة الشهادات: ISO 13485، FDA، 21 CFR Part 820

من الضروري التحقق مما إذا كان مزود الخدمة لديه ISO 13485 وقائمة إدارة الأغذية والعقاقير (FDA) عند اتخاذ قرار بشأن ذلك. JS Precision معتمدة للجميع وبالتالي يمكنها تقديم الدعم الكامل للوثائق.

• القوة التقنية: خدمات التصنيع باستخدام الحاسب الآلي ذات المحاور الخمسة، والمخارط السويسرية، وخطوط الإنتاج الآلية

بطاقة الاتصال لخدمات التصنيع باستخدام الحاسب الآلي الطبية هي معداتها. الدقة شبيبة لديها أكثر من 20 آلة مستوردة متقدمة للغاية يمكنها إنتاج 5 ملايين قطعة دقيقة سنويًا، وهو ما يكفي لمتطلبات الإنتاج بكميات كبيرة.

• القوة الناعمة: التحكم في العمليات، وإمكانية التتبع، وقدرات الدعم الهندسي

يجب أن يتمتع مقدمو الخدمات المحترفون بقوى ناعمة قوية. تحافظ JS Precision على الجودة المتوافقة مع SPC وتحقق إمكانية التتبع بواسطة MES. يمكن للفريق الهندسي دائمًا تقديم الدعم لسوق دبي المالي.

• JS Precision: شريكك في تصنيع الأجهزة الطبية المتوافقة في الصين

تلتزم JS Precision بمعايير المعايير الدولية، إلى جانب ذلك، لدينا ميزة توفير التكاليف، حيث يجيد مهندسونا اللغة الإنجليزية، ويقدمون تعليقات على مدار 24 ساعة، وتسليم العينات في غضون 2-3 أسابيع ، وأوقات تسليم مستقرة للدفعات.

دراسة حالة JS Precision: الشركة المصنعة للأدوات الجراحية ذات التدخل الجراحي البسيط تخترق عنق الزجاجة في إنتاج مثقاب العظام من سبائك التيتانيوم

تحدي

واجهت إحدى الشركات المصنعة المحلية للأدوات الجراحية ذات التدخل الجراحي البسيط في الولايات المتحدة العديد من التحديات في الإنتاج الضخم لمثاقب العظام المصنوعة من سبائك التيتانيوم (قطر 2.5 ملم، ونسبة الطول إلى القطر 15:1):

كانت الأدوات تستهلك بسرعة كبيرة جدًا، وكانت 8% من المنتجات معيبة ، وتأخر التسليم لمدة 3 أسابيع. لقد كانوا في حاجة ماسة إلى خدمات التصنيع باستخدام الحاسب الآلي الطبية المتخصصة للمساعدة في إزالة هذه الاختناقات.

جي إس للحلول الدقيقة

1. تحسين مسار الأدوات:

قام طاقم الهندسة في شركة JS Precision بمراجعة عملية الإنتاج الأولية واكتشفوا أن معلمات القطع كانت آمنة للغاية. لقد قمنا بتحسين توزيع الحرارة باستخدام مسارات الطحن المدروية وقمنا بتنفيذ تقنية التشحيم الجزئي للمساعدة في التوصيل الحراري الضعيف لسبائك التيتانيوم.

ونتيجة لذلك، تمكنا من زيادة عمر الأداة من 30 قطعة/حد القطع إلى 95 قطعة/حافة القطع.

2. تكامل سلسلة العمليات:

قاموا بفصل مراحل التخشين (الإزالة السريعة للمادة) والتشطيب (تحقيق الأبعاد وجودة السطح). تم إنشاء خط إزالة الأزيز والتنظيف بالفراغ الآلي بعد الآلات الطبية الدقيقة عملية لضمان سلامة السطح ونظافة كل جزء آلي طبي يتوافق مع المعايير.

3. التتبع الشامل:

بالنسبة لكل منتج، تم الاحتفاظ بسجل رقمي يلتقط رقم فرن المادة، وعدد القطع التي تم تشكيلها باستخدام كل أداة، وتقرير فحص CMM (البعد الحرج CPK > 1.33)، وسجلات معلمات التنظيف، وبالتالي تلبية متطلبات التتبع الخاصة بـ FDA 21 CFR Part 820.

نتائج

أدى التحسين إلى ارتفاع قيمة CPK لمثقاب العظام من 0.8 إلى 1.4، وتم الاحتفاظ بـ Ra باستمرار عند <0.2 ميكرومتر، وانخفض معدل الخلل إلى أقل من 0.3% ، وانخفض إجمالي تكلفة خدمات التصنيع باستخدام الحاسب الآلي الطبية بنسبة 35%، وتم تحديد وقت التسليم في 4 أسابيع، وتم إطلاق منتج العميل قبل 3 أشهر من الموعد المحدد، وتجاوزت مبيعات السنة الأولى 5 ملايين دولار.

هل تريد تكرار هذا النجاح والتغلب على اختناقات الإنتاج الضخم لمنتجك؟ اتصل بـ JS Precision على الفور واشرح نقاط الضعف في تصنيع منتجك بالتفصيل. سوف نقوم بتخصيص حل مخصص للتصنيع الطبي الدقيق لك.

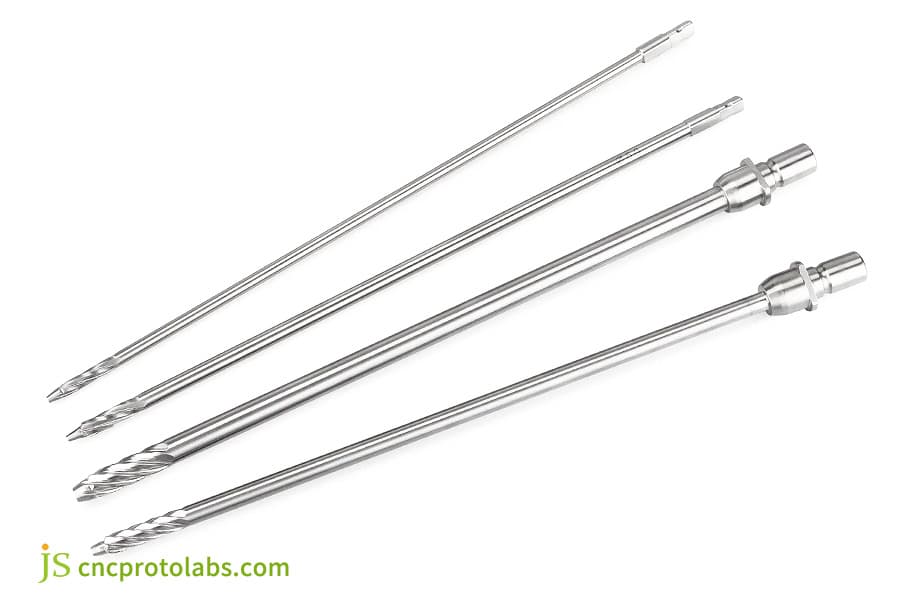

الشكل 4: أربعة قضبان طويلة ونحيلة من الفولاذ المقاوم للصدأ ذات نهايات ملولبة، مرتبة بمقياس قياس، مما يوضح الدقة للتطبيقات الطبية.

الأسئلة الشائعة

س1: ما هي التفاوتات المطلوبة عادةً لتصنيع الأجهزة الطبية؟

الأدوات الجراحية الدقيقة هي فئة فرعية من الآلات الطبية الدقيقة . بشكل عام، يتم الاحتفاظ بتفاوتات الأبعاد ضمن ±5 ميكرومتر إلى ±10 ميكرومتر ، مع أن بعض الغرسات تتطلب تفاوتًا أكثر دقة.

س2: كيف يتم التأكد من التوافق الحيوي للمكونات الطبية؟

يتضمن ضمان التوافق الحيوي للمكونات المصنعة طبيًا عدة خطوات مثل البدء باستخدام المواد الطبية المعتمدة، والتحكم في الشقوق السطحية، وإجراء معالجة التخميل، والتنظيف في بيئة غرف الأبحاث.

س 3: ما هو التحدي الأكبر في التصنيع باستخدام الحاسب الآلي الطبي؟

أحد أكبر التحديات في التصنيع باستخدام الحاسب الآلي الطبي هو الدقة ومراقبة جودة السطح للمكونات الدقيقة التي يبلغ قطرها أقل من 0.5 مم واستخدام المواد التي يصعب تصنيعها، الأمر الذي يتطلب معايير عالية جدًا للمعدات والعمليات.

س 4: هل يمكنك تقديم تقارير تتبع الدُفعات؟

بالطبع، JS Precision على استعداد لتقديم تقرير كامل عن مكونات الآلات الطبية التي تغطي المواد والتصنيع والاختبار لكل دفعة، مما يضمن الامتثال الكامل لمتطلبات إدارة الغذاء والدواء الأمريكية وISO 13485.

س 5: هل تصنيع سبائك التيتانيوم أكثر تكلفة من الفولاذ المقاوم للصدأ؟

في الغالب، نعم. تتمتع سبائك التيتانيوم بقابلية تصنيع ضعيفة وعمر الأداة قصير، مما يجعل تصنيع أجهزتها الطبية أكثر تكلفة بنسبة 30% إلى 50% من الفولاذ المقاوم للصدأ. يمكن خفض الزيادة من خلال تحسين العملية.

س 6: ما هي المهلة الزمنية من إنتاج النموذج الأولي إلى الإنتاج الضخم؟

عادةً ما تكون النماذج الأولية للمكونات الطبية البسيطة جاهزة خلال أسبوعين. عادة ما تكون فترة 4-6 أسابيع هي مهلة الإنتاج للإنتاج الضخم لما لا يقل عن 1000 قطعة، والتي تعتمد على مدى تعقيد المنتج ومتطلبات الاختبار.

س7: ما هي متطلبات المعالجة السطحية للأدوات الجراحية؟

لتقليل الاحتكاك والتصاق البكتيريا، يجب أن تتمتع الأدوات الجراحية بخشونة سطحية تبلغ Ra <0.2 ميكرومتر. بالإضافة إلى ذلك، هناك حاجة إلى عملية التخميل لتحسين مقاومة التآكل والتوافق الحيوي للأدوات الجراحية.

س 8: كيفية اختيار مورد CNC طبي موثوق به؟

لاختيار مورد CNC طبي موثوق به، من الضروري مراجعة شهادة ISO 13485، وخبرته في معالجة المواد، وتوافر معدات الاختبار، وقدرته على إصدار وثائق يمكن تتبعها.

ملخص

في تصنيع الأجهزة الطبية الصناعة، فإن القيام بالأشياء بدقة أمر ضروري لسلامة المرضى، كما أن اتباع اللوائح أمر ضروري لتصدير منتجك. تلعب خدمات التصنيع باستخدام الحاسب الآلي الطبية دورًا حاسمًا في سد الفجوة بين التصميم والإنتاج على نطاق واسع.

JS Precision هي شركة متخصصة في تصنيع الخراطة باستخدام الحاسب الآلي من الدرجة الطبية والتي تقدم تكنولوجيا الآلات الطبية الدقيقة الأكثر تقدمًا ولديها معرفة شاملة باللوائح الدولية. نحن قادرون على تولي المخاطر الفنية ومخاطر الامتثال الخاصة بك، مما يؤدي إلى منتجات يمكنها اجتياز الاختبارات الأكثر تحديًا.
