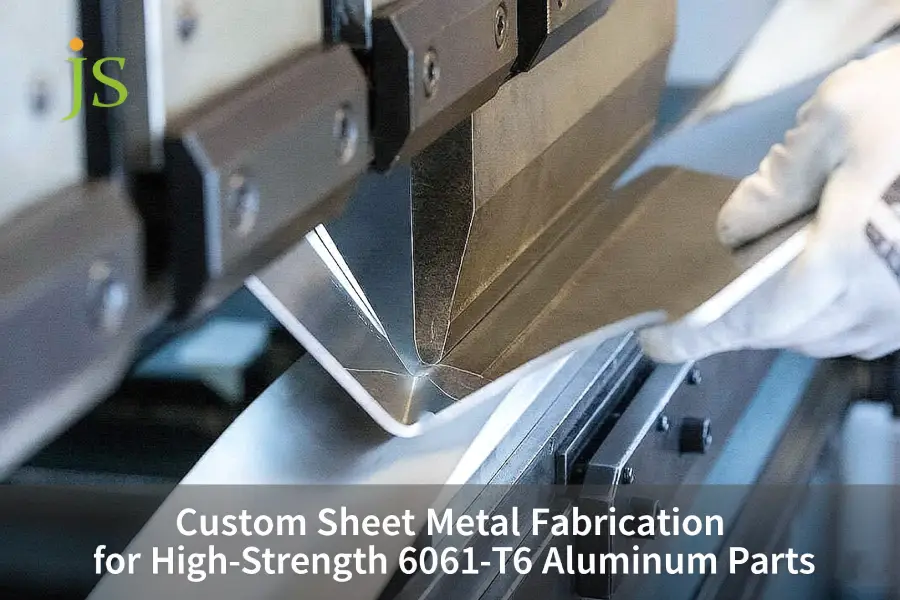

تصنيع الصفائح المعدنية المخصصة لأجزاء الألومنيوم 6061-T6 عالية القوة

تصنيع الصفائح المعدنية المخصصة بالنسبة لأجزاء الألومنيوم عالية القوة، يعني قطع وتشكيل وتجميع السبائك القابلة للمعالجة بالحرارة مثل 6061-T6 دون التسبب في كسر الانحناء أو فشل الأبعاد. الصعوبة محددة وقابلة للقياس: الشيخوخة الاصطناعية تقلل الاستطالة من حوالي 22% في درجة O إلى 8-10% في T6 ، ويرتفع الارتكاز من 1.5-2.5 درجة (5052-H32) إلى 5.0-8.0 درجة، وينمو نصف قطر الانحناء الآمن من 1.0 طن إلى 3.5 طن - 4.5 طن. إذا ارتكبت أيًا من هذه الأخطاء، فسوف تتشقق حاوية البطارية أو إطار التشغيل الآلي أو حامل الروبوت عند المنعطف.

6061-T6 مقابل 5052-H32 معلمات الانحناء لتصنيع الصفائح المعدنية المخصصة

معلمة الاعتبار الأساسية	الانحناء العام للألمنيوم (5052-H32)	الألومنيوم الهيكلي عالي القوة (6061-T6)	خطة تنفيذ ورشة العمل واقتراحات تجنب التصميم الهندسي
العائد وقوة الشد	العائد 195 ميجا باسكال / الشد 230 ميجا باسكال	العائد 276 ميجا باسكال / الشد 310 ميجا باسكال	تزيد سعة الحمولة 6061 بنسبة 40% تقريبًا، لكن احتياطي البلاستيك منخفض للغاية
الحد الأدنى الموصى به لنصف قطر الانحناء الداخلي (R/t).	1.0 طن (ثني نصف قطر صغير سهل)	3.5 طن إلى 4.5 طن (عرضة للكسر الهش)	بالنسبة لسمك 2.0 مم، يجب أن يكون نصف القطر الداخلي ≥ R7.0 مم؛ الزوايا الحادة ممنوعة منعا باتا في الرسومات ثلاثية الأبعاد
نطاق زاوية الانحناء Springback	1.5°–2.5° (زنبرك خلفي خطي صغير)	5.0°–8.0° ( قفز خلفي كبير غير خطي )	يتطلب مكبس مؤازر CNC مع تعويض الحلقة المغلقة بمستشعر الزاوية الديناميكية
CAD تتكشف توصية عامل K	0.38-0.42 (الحساب التقليدي)	0.44-0.48 (شد الألياف الخارجية في نصف قطر كبير)	يجب التحقق من خصم الانحناء مع الشركة المصنعة مسبقًا لتجنب الطول الفارغ القصير
مسافة أمان الخط من الثقب إلى الانحناء	≥ 2.5 طن + ر	≥ 4.0t + R (متأثر بفتحة V كبيرة)	إذا كانت المسافة صغيرة جدًا، فيجب الانحناء أولاً ثم ثقب الطحن ، أو قطع أخدود تخفيف الضغط على خط الانحناء

عبر أكثر من 1200 مشروع أوروبي في قاعدة بياناتنا لعام 2025، لم يُظهر 6061-T6 المقطوع بالنيتروجين عالي النقاء أي خبث أو تسطيح في حدود 0.1 ملم.

هناك أربعة أشياء تمنع تشققات الانحناء 6061-T6 في وقت واحد: أنصاف أقطار داخلية كبيرة، وخطوط انحناء تعمل عبر اتجاه التدحرج، وقالب على شكل حرف V عريض، وخالية من الخبث حافة مقطوعة بالنيتروجين .

لماذا تتشقق صفائح الألمنيوم 6061-T6 أثناء الانحناء؟

في تصنيع الصفائح المعدنية المخصصة، يتشقق الألومنيوم 6061-T6 أثناء الثني لأن الشيخوخة الاصطناعية تثبت بنية Mg₂Si المتصلبة بالترسيب في مكانها، مما يؤدي إلى انخفاض الاستطالة من حوالي 22٪ إلى 8-10٪ . بمجرد أن يتجاوز إجهاد شد الألياف الخارجية ما يمكن أن تتحمله البنية المجهرية القديمة، تبدأ الشقوق عند حدود الحبوب.

الشيخوخة الاصطناعية وآلية تسوس الاستطالة

• في 6061-T6، يؤدي التعتيق الاصطناعي إلى ترسيب تشتت Mg₂Si الدقيق الذي يزيد القوة ويقلل الاستطالة إلى 8-10%.
• يبدأ الكسر من نوع الانقسام على طول حدود الحبوب فقط بعد أن يصل إجهاد الشد على السطح إلى مرحلة الخضوع.
• إن نصف قطر القالب الأكبر، جنبًا إلى جنب مع خط الانحناء الذي يمتد عبر اتجاه التدحرج، هو ما يزيل التشقق عمليًا .

تباين اتجاه المتداول والانحناء

• يكون التشقق على الأرجح عندما يسير خط الانحناء بالتوازي مع اتجاه التدحرج.
• قم بتوجيه خط الانحناء عند 90 درجة إلى اتجاه التدحرج. يسمح الانحناء عبر الحبوب بنصف قطر أكثر إحكامًا قبل بدء التشقق.
• تقوم JS Precision بتضمين كل فراغ بحيث تمر خطوط الانحناء عبر - أي عند 90 درجة - باتجاه التدحرج.

حالة مزاج الألومنيوم	قوة الشد (ميغاباسكال)	استطالة (٪)	الحد الأدنى لنصف قطر الانحناء (R/t)	خطر الكراك في الانحناء البارد	التطبيق الموصى به
6061-O (ملدن)	150	20-25	1.0 طن	الحد الأدنى (<1%)	ملامح معقدة، أنصاف أقطار ضيقة
6061-T4	240	15-18	2.0 طن	منخفض (5-10%)	تشكيل معتدل
6061-T6	310	8-10	3.5-5.0 طن	عالية عند R ≥ 1.0t - ما يصل إلى 45% من الأجزاء تتشقق. <2% عند R ≥ 3.5t.	الهيكلية، وحمولة عالية

أستم B209 يحدد حدود الخصائص الميكانيكية لـ 6061 ورقة ولوحة - يجب أن يصل 6061-T6 إلى إنتاجية 276 ميجا باسكال وشد 310 ميجا باسكال عند سمك 0.6-6.0 مم.

لست متأكدا ما إذا كان نصف القطر الخاص بك سوف يتشقق؟ أرسل ملف STEP وسنخبرك بالحد الأدنى من نصف القطر الآمن لسبيكتك وسمكها - مجانًا، ولا يلزم عرض أسعار.

الشكل 1: دعامات صفائح الألمنيوم المنحنية مع فتحات.

كيفية حساب نصف قطر الانحناء الآمن والأنماط المسطحة للألمنيوم عالي القوة؟

يتطلب حساب نصف قطر الانحناء الآمن لتصنيع صفائح الألمنيوم عالية القوة ضبط نصف قطر الانحناء الداخلي بين 3.5 طن و5.0 طن، مقترنًا بعامل K معدل يبلغ 0.45 في إعدادات CAD للصفائح المعدنية. يضمن توحيد هذه القيم بقاء سلالات ألياف الشد أقل من 10%، مما يمنع الكسور الدقيقة المرئية مع ضمان أن أطوال القطع المسطحة تتطابق بدقة مع الأبعاد المطوية بعد الاسترداد الميكانيكي للزنبرك.

الحد الأدنى لحساب نصف قطر الانحناء الداخلي وتعويض التسامح

• الآمنة نصف قطر الانحناء الداخلي يبلغ سمك الورقة 3.5 إلى 4.5 مرة - وبالتالي R7.0 إلى R9.0 مم على ورقة 2.0 مم.
• الزاوية الحادة (R ≥ 1.0t) تعني التشكيل في 6061-O الملدن ومن ثم إعادة معالجة المحلول والشيخوخة مرة أخرى إلى T6.
• تعطي ورشة تصنيع الصفائح المعدنية المخصصة الأولوية لمراجعة ما إذا كان نصف قطر الانحناء الداخلي يلبي المواصفات عند استلام الرسومات .

قاعدة تعديل عامل K وتحول الطبقة المحايدة

• اضبط العامل K في إعدادات الصفائح المعدنية ثلاثية الأبعاد CAD على 0.44–0.48 لـ 6061-T6.
• يدفع نصف قطر الانحناء الكبير الطبقة المحايدة إلى الخارج، لذا إذا قمت بفتحها باستخدام 0.38 التقليدي، فإن الفراغ يخرج بمقدار 1.0-2.0 مم .
• تأكد من خصم الانحناء مع شريك التصنيع الخاص بك قبل تحريره - فالفراغ الصغير الحجم هو السبب الوحيد الأكثر شيوعًا لفشل التجميع على أجزاء الألومنيوم المطوية.

اختيار الفتح على شكل حرف V وحماية السطح

• قم بإقران نصف قطر أنف كبير مع قالب سفلي أوسع: افتح V من 6t المستخدم للفولاذ الطري إلى 8t-12t.
• يعد تقليل إجهاد القص لكل وحدة طول فعالًا في منع الخدوش السطحية والشقوق الصغيرة.
• أما بالنسبة لخط تصنيع صفائح الألمنيوم عالية القوة JS Precision من المنتجات، فإننا نقوم بتوحيد معايير الفتحات على شكل حرف V من 10 إلى 12 طنًا .

سمك المادة (مم)	نصف قطر الانحناء الداخلي (3.5 طن - 4.5 طن)	يوصى بفتح القالب على شكل حرف V (8 طن - 12 طن)	CAD تتكشف عامل K (0.44-0.48)	مرجع خصم الانحناء (مم)
1.5	R5.25-R6.75	12-18 ملم	0.44-0.46	2.40-2.60
2.0	7.00 – 9.00 ريال	16-24 ملم	0.45-0.47	3.20-3.50
3.0	10.50 - 13.50 راند	24-36 ملم	0.46-0.48	4.80-5.20
4.0	14.00 راند – 18.00 راند	32-48 ملم	0.47-0.48	6.40-6.80

أستم B209-14 تحدد المواصفة القياسية لصفائح وألواح الألومنيوم وسبائك الألومنيوم الخواص الميكانيكية وتفاوتات الأبعاد للصفائح 6061-T6 التي يصل سمكها إلى 6.0 مم.

خصم الانحناء لكل انحناء 90 درجة، يتم حسابه كـ BD = 2(R + t) - (π/2)(R + K·t). تحقق من أدوات مكابح الضغط الخاصة بك قبل التحرير.

تتكشف في سوليدووركس أو المخترع؟ اطلب جدول خصم 6061-T6 K-factor والانحناء - فهو يُشحن مجانًا مع كل عرض أسعار.

الشكل 2: آلة ثني صفائح الألمنيوم عالية القوة.

كيفية التخلص من Springback في عمليات ثني صفائح الألمنيوم؟

يتطلب التخلص من الزنبرك الخلفي في صفائح الألومنيوم انحناء زاويًا ديناميكيًا زائدًا، وهندسة قالب على شكل V أوسع، ومكابس مؤازرة CNC مع قياس زاوية الليزر في الوقت الفعلي. نوابض ألومنيوم عالية القوة تعود بمقدار يصل إلى 8 درجات عند انحناء اسمي قدره 90 درجة، مما يعني أنه يجب على المصنعين ضغط الحافة إلى 82 درجة - 84 درجة باستخدام تصحيحات ضغط الحلقة المغلقة للوصول إلى الشكل الهندسي المستهدف عند إطلاق السكتة الدماغية.

مقارنة آلية الاسترداد المرنة والمعامل

1. يحتوي 6061-T6 على معامل مرن يبلغ حوالي 70 GPa ويرتد إلى الخلف بمقدار 5.0°–8.0° عند التفريغ.
2. ويضيف الاختلاف في البنية المجهرية بين الدُفعات ±1.5 درجة من التشتت، وهو ما لا تستطيع الأدوات الثابتة استيعابه.
3. الراقية تشكيل الصفائح المعدنية تحتاج العمليات إلى الاستفادة من أجهزة قياس زاوية الطيران لإلغاء الأخطاء.

التعويض الديناميكي الزائد وقياس زاوية الليزر

1. تقوم آلة الثني المؤازرة CNC المزودة بمستشعرات زاوية ليزر مزدوجة بمسح الزاوية بشكل مستمر وثني الحافة إلى 82 درجة -84 درجة تلقائيًا.
2. يقوم نظام CNC بتصحيح عمق الضغط ديناميكيًا بناءً على كمية الزنبرك المقاسة، وبالتالي تحقيق التحكم في الحلقة المغلقة .
3. تعمل خدمات تصنيع الصفائح المعدنية الدقيقة من JS Precision على تأمين التفاوتات الزاوية في حدود ±0.3 درجة .

التحكم في المركز السفلي الميت والتحكم في الزحف الصغير

1. يتيح القالب 78 درجة -80 درجة مع بقاء 1.5 - 2.0 ثانية في المركز الميت السفلي للشبكة أن تزحف مجهريا، مما يؤدي إلى قفل الزاوية.
2. يساعد الحفاظ على الضغط أيضًا في توزيع الضغط الداخلي في المادة بالتساوي، ويقلل من استعادة المرونة عند التحرير.

الشكل 3: الجزء المعدني من صفائح الألومنيوم المثنية للفرامل.

هل يجب عليك ثني الألومنيوم المقسى مسبقًا أو تلدينه قبل المعالجة الحرارية؟

الاختيار بين التشكيل المتصلب مسبقًا والمعالجة الحرارية بعد التشكيل حسب الطلب أجزاء صفائح الألمنيوم المعدنية يعتمد بشكل مباشر على هندسة المكونات، وضغط الحافة، وبدلات التسامح . يتجنب التكوين المباشر في مزاج 6061-T6 التشوه ولكنه يتطلب أنصاف أقطار انحناء كبيرة، في حين أن الخطوط الكنتورية العميقة المعقدة أو أنصاف الأقطار الضيقة تتطلب التشكل في مزاج O المرن، يليه تبريد المحلول والتعمير الاصطناعي مرة أخرى إلى مواصفات T6.

طريق الانحناء البارد للوحة المتصلبة مسبقًا ومخاطر التسامح

• شراء لوح 6061-T6 في الحالة المزاجية المسلمة يتجنب المعالجة الحرارية تمامًا، ولكن يجب أن يكون نصف القطر الداخلي 3.5 طن على الأقل.
• إذا كان نصف القطر الكبير مقبولاً، فهذا هو الطريق الأسرع والأرخص.

تشكيل صلب واستعادة الشيخوخة الحل

• إذا كان التصميم يحتوي فقط على مساحة لنصف قطر 1.5 طن ، فمن المستحسن ختم وتشكيل الصفائح الملدنة 6061-O (الاستطالة ≥ 20٪).
• يدخل الجزء بعد ذلك إلى فرن تفريغ لمعالجة المحلول عند درجة حرارة 530 درجة مئوية، يليه التعتيق الاصطناعي عند درجة حرارة 175 درجة مئوية لمدة 8 ساعات، مما يستعيد مزاج T6.
• يمكن أن يؤدي التبريد إلى تشوه الجزء، لذلك يتم استخدام أداة مطابقة هيدروليكية مخصصة أثناء التسوية الحرارية لإزالة التشوه .

التكلفة ووقت التسليم ومنطق اتخاذ القرار بشأن التعديل

• يتجنب المسار المتصلب مسبقًا تكلفة المعالجة الحرارية ولكنه يحمل سعرًا أعلى للمواد لكل جزء.
• يضيف المسار B ما بين 25 إلى 45% إلى تكلفة المعالجة ولكنه يسمح بتصميم أكثر إحكاما.
• في مشروع هيكل الروبوت للفحص لعام 2025، تكلفة وحدة المسار المُصلب مسبقًا بنسبة 34% وإزالة 9 أيام من الجدول الزمني . إن الاختيار بين الطريقين يعني الموازنة بين سعر المادة وتكلفة المعالجة الحرارية وحرية التصميم.

أستم B918/B918M تحدد الممارسة القياسية للمعالجة الحرارية لسبائك الألومنيوم المطاوع تبريد المحلول عند 530 درجة مئوية والتعمير الاصطناعي عند 175 درجة مئوية لاستعادة الحالة المزاجية 6061-T6.

هل تواجه معضلة في اختيار عملية ثني الألمنيوم عالي القوة؟ أرسل رسومات STEP الخاصة بك إلى JS Precision الآن لتحصل على تقرير مراجعة سوق دبي المالي مجانًا من كبار المهندسين.

كيف يمكن منع الشقوق الصغيرة والخبث أثناء القطع بالليزر عالي الدقة؟

يعتمد منع الشقوق الدقيقة والخبث في قطع الألومنيوم بالليزر على ليزر ألياف عالي الطاقة مدعومًا بالنيتروجين فائق النقاء عند 1.6-2.0 ميجا باسكال . يقوم نفاث النيتروجين بطرد المواد المنصهرة قبل أن تتأكسد، مما يترك حافة بدون درجة أكسيد هشة لبدء صدع أثناء التشكيل الذي يتحمل ضغوط التشكيل اللاحقة للخدمة الشاقة دون توليد شقوق بدء الكسر .

تأثير نقاء النيتروجين والضغط على جودة قطع الحواف

• استخدم غاز النيتروجين المساعد بدرجة نقاء 99.999% أو أفضل، ويتم توصيله عند 1.6-2.0 ميجا باسكال عند الفوهة.
• يقوم النفاث عالي السرعة بمسح المادة المنصهرة ويترك سطحًا خاليًا تقريبًا من الأكسيد أو تغير اللون وله خشونة Ra ≥ 3.2μm .
• في جولاتنا الخاصة، يتناسب نقاء النيتروجين بشكل مباشر مع مقاومة الانحناء والشقوق: كل انخفاض في النقاء يظهر كالمزيد من التشققات على حافة الفرامل.

طبقة الخبث المؤكسدة ومصدر كسر تركيز الإجهاد

• يترك القطع بالهواء المضغوط طبقة صلبة وهشة من أكسيد الألومنيوم ذات شكل مسنن دقيق يلتصق بالحافة المقطوعة.
• يؤدي الانحناء إلى تركيز الضغط عند كل درجة مسننة، وتنمو تلك الشقوق إلى شقوق مرئية.
• توقف JS Precision تمامًا قطع الألومنيوم عالي القوة بالهواء المضغوط، مما يعني أنه يمكن استخدام النيتروجين عالي النقاء فقط .

نوع الغاز المساعد	النقاء / الضغط	خشونة الحافة (Ra)	تشكيل الخبث	خطر الانحناء الكراك	توصية ورشة العمل
الهواء المضغوط	النفط والماء سبتمبر. / 0.8-1.2 ميجا باسكال	را 6.3-12.5 ميكرومتر	خبث Al2O3 الثقيل	عالي (تركيز الإجهاد)	محظور تمامًا على 6061-T6
الأكسجين (O2)	99.5% / 0.5–0.8 ميجا باسكال	را 3.2-6.3 ميكرومتر	نتوءات مؤكسدة	عالية جدًا (هشاشة)	لا ينطبق على الألومنيوم الهيكلي
نيتروجين فائق النقاء	≥99.999% / 1.6–2.0 ميجاباسكال	را ≥3.2μm	صفر خبث	الحد الأدنى (حافة ناعمة)	إلزامية لتصنيع صفائح الألمنيوم عالية القوة

عبر أكثر من 3000 قطعة من قطع 6061-T6 المقطوعة بالليزر في عام 2025، حافظ النيتروجين عند 1.8 ميجا باسكال على خشونة الحافة إلى Ra ≥ 3.2 ميكرومتر بدون خبث.

الشكل 4: قطع صفائح الألمنيوم بالليزر مع الشرر.

لماذا يحل التثبيت والتثبيت الميكانيكي محل اللحام في الألومنيوم الهيكلي؟

تحل أجهزة التثبيت الميكانيكية والتثبيت الذاتي (من نوع PEM) محل لحام الصهر في الألومنيوم الهيكلي لأن مدخلات الحرارة تدمر بشكل دائم درجات حرارة الترسيب الاصطناعي، مما يقلل من قوة المنطقة المتأثرة بالحرارة بنسبة تصل إلى 40%. توفر مسامير التثبيت والتثبيت البارد والتثبيت الذاتي وصلات هيكلية قابلة للتكرار دون إدخال التزييف الحراري أو مسامية اللحام أو الحاجة إلى معالجات إعادة شيخوخة محلول ما بعد اللحام باهظة الثمن.

تحليل تدهور القوة وتشوهها في المنطقة المتأثرة بالحرارة

• في المنطقة المتأثرة بالحرارة، يخشن قوس اللحام أو يذيب رواسب Mg₂Si التي تعطي قوتها 6061-T6، وبالتالي فإن HAZ يخفف إلى 60-70% من قوة المعدن الأساسي - خسارة 30-40% .
• لوحة رفيعة أيضًا تلتف وتثبت بعد اللحام، ولن تبقى مسطحة.
• لمنع التشوه الحراري ، تستخدم تجميعات الألومنيوم الإنشائية بشكل متزايد الوصل الميكانيكي البارد بدلاً من ذلك.

اختيار السحابات الملائمة للضغط وقواعد الشطب للثقوب السفلية

• الصواميل ذاتية التثبيت مصنوعة من الفولاذ المقاوم للصدأ عالي الصلابة ويجب تركيبها على مكبس CNC، وليس يدويًا.
• قم بشطب الفتحة بمقدار 0.2 مم × 45 درجة قبل التثبيت.
• تقوم شركة JS Precision بإجراء فحص الشطب بنسبة 100% أثناء عملية التثبيت لمنع حدوث تشققات في التثبيت.

عملية تآزرية للتثبيت الذاتي واللاصق الهيكلي

• يتم ربط الهياكل الصندوقية بمسامير ذاتية الثقب (SPR) مدمجة مع مادة لاصقة هيكلية عالية المعامل - وهي مادة هجينة تُعرف باسم الترابط النهري .
• يتحمل المفصل الهجين أحمال القص والتقشير بشكل جيد ولا يسبب أي تشويه حراري.

استبدال أ تجميع الألومنيوم الملحومة ؟ أرسل ملف STEP وسنقوم بعرض بديل المادة اللاصقة الهيكلية SPR plus، مع بيانات قوة الوصلة.

كيف تؤثر عملية الأنودة والتخميل الكيميائي على التفاوتات الميكانيكية الصارمة؟

يتطلب التحكم في تفاوتات التشطيب في أجزاء الألومنيوم الدقيقة حساب نسب تراكم طبقة أنوديك دقيقة وحجز الخلوص على الميزات المهمة قبل الانتهاء. تعمل أكسدة الطبقة الصلبة على إنشاء طبقة أكسيد تتراوح من 25 إلى 50 ميكرومتر تخترق الركيزة بنسبة 50% وتبني 50% إلى الخارج ، مما يتطلب من الميكانيكيين إخفاء ثقوب الأوتاد الضيقة والنقر على الخيوط للحفاظ على تركيبات التجميع الهندسية.

طلاء تحويل الكروم ثلاثي التكافؤ ومواصفات التخميل الموصلة

• يبلغ سمك طلاء تحويل الكروم ثلاثي التكافؤ أقل من 1.0 ميكرومتر ويتوافق مع RoHS وMIL-DTL-5541F (الفئة 1A أو الفئة 3).
• إنه يتحمل 168-336 ساعة من رش الملح المحايد وفقًا لمعيار ASTM B117، وهو رقيق بما يكفي لترك تفاوت الثقب والخيط دون تغيير.
• إن مصنعي الصفائح المعدنية الدقيقة هم المستخدمون الأساسيون لطريقة التشطيب هذه للتجمعات ذات التسامح المحكم .

نمو الفيلم بأكسيد الصلب ومنطق الطرح

تعمل عملية طلاء الأنودة الصلبة إلى MIL-PRF-8625 Type III على بناء طبقة أكسيد تتراوح من 25 إلى 50 ميكرومتر. والأهم من ذلك أن الطلاء ينمو نصفه تقريبًا إلى الداخل ونصفه إلى الخارج. على طبقة صلبة 25-50 ميكرومتر، هذا يعني أن كل سطح خارجي ينمو بمقدار 12-25 ميكرومتر، وينكمش قطر الثقب بمقدار 25-50 ميكرومتر.

ولذلك يجب أن يتم بناء التعويض قبل الأنودة - في مرحلة التقطيع أو التشغيل الآلي - على الثقوب الملولبة الصغيرة وفتحات التحديد الدقيقة.

التطبيق العملي للتدريع وتعويض التسامح

• تعمل السدادات المطاطية المقاومة للأحماض على إخفاء الثقوب الموجودة في حوض الأنودة والحماية لمنع أي اختلاف في حجم الثقب بالداخل.
• تكون فتحات التحديد الدقيقة ذات حجم صغير بالملل قبل أنودة ، ثم يتم إعادة مللها إلى الحجم النهائي بعد ذلك.
• بناءً على الخبرة العملية لشركة JS Precision في مكون الألمنيوم الطبي المشاريع في عام 2025، تعمل حماية التدريع على تثبيت التسامح المناسب عند ± 0.05 مم.

دراسة حالة JS Precision: تصنيع هيكل 6061-T6 لروبوتات التفتيش الصناعي

قدمت شركة JS Precision حلاً عالي القوة لتصنيع الهيكل لعميل روبوتات الفحص الصناعي، مما حقق محاذاة أبعاد ±0.1 مم عبر 16 جانبًا مطويًا من الألومنيوم 6061-T6 مقاس 2.5 مم . من خلال استبدال لحام الاندماج الخطير بمثبتات PEM الهيكلية، وتطبيق نصف قطر الانحناء الداخلي 4.0 طن، وضبط CNC المعلمات الزائدة ، قام الفريق بإزالة معدلات الخردة السابقة البالغة 45٪ الناتجة عن تشقق الحواف الهشة.

مشكلة العميل

1. استخدم المورد السابق أدوات مكابح الضغط التقليدية والقطع بالليزر بالهواء المضغوط . وصل معدل التشقق في الأجزاء المنحنية إلى 45%، ووصل الارتداد المتراكم عبر الجوانب الستة عشر إلى 4.5 درجة لكل انحناء.
2. لم تكن فتحات تركيب المحرك محورية، مما أدى إلى إيقاف الإنتاج التجريبي وعرض الجدول الزمني لخط العميل للخطر.
3. كانت سلسلة العمليات بأكملها بحاجة إلى إعادة صياغة كاملة لسوق دبي المالي ، وبشكل عاجل.

JS الحل الدقيق

• استبدلت مراجعة DFM الخاصة بنا زاوية R2.0 مم الأصلية بـ R10.0 مم (R/t = 4.0) وأضفت أخاديد تخفيف الضغط عند الثقوب القريبة من خط الانحناء ، كما قامت أيضًا بقطع أخاديد تخفيف الضغط مسبقًا على طول خط الانحناء للثقوب المتأثرة بعدم الانتظام.
• تم تداخل جميع خطوط الانحناء عبر اتجاه التدحرج. تم قطع الفراغات على ليزر ألياف بقدرة 10 كيلووات بمساعدة نيتروجين عالي النقاء بقدرة 1.8 ميجا باسكال .
• لقد انحنينا إلى 83.2 درجة وحافظنا على الضغط في أسفل المركز الميت لمدة ثانيتين لامتصاص قياس 6.8 درجة من الزنبرك. تم استبدال اللحام بالكامل بمسامير تثبيت ذاتية من الفولاذ المقاوم للصدأ للتثبيت ، وتم تخميل السطح باستخدام الكروم ثلاثي التكافؤ.

تجربة الفشل والدروس المستفادة

نشأ الشقوق الصغير أثناء التشغيل التجريبي عندما قام المشغل بنقل جزء النموذج الأولي غير المكتمل إلى آلة الثني قبل إكمال مرحلة إزالة الأزيز. تم العثور على صدع بقطر 0.8 مم نشأ عند نقطة بداية ثقب الليزر. لقد جعلناها خطوة إلزامية: كل قطعة ألومنيوم عالية القوة مكسورة الحواف (مثقبة بشكل دقيق) على ماكينة صنفرة أسطوانية لامركزية قبل أن تذهب إلى الفرامل.

بعد ذلك، نفّذ القسم الفني عملية إلزامية: بعد القطع بالليزر لأجزاء الألمنيوم عالية القوة، يتم إزالة حوافها بالكامل باستخدام طريقة التقطيع الدقيقة التي يتم إجراؤها باستخدام آلة طحن أسطوانية لامركزية قبل أن يتم نقلها إلى مرحلة الثني.

النتيجة النهائية

• تم شحن جميع الهياكل الـ 150 خالية من الشقوق، مع فتحات التزاوج الرئيسية في حدود ±0.08 مم. اجتاز الهيكل اختبار الحمل الثابت بوزن 500 كجم واختبار متانة الاهتزاز لمدة 100 ساعة.
• مقارنةً بالتصميم الفولاذي الملحوم السابق، كان وزن الهيكل الجديد أقل بنسبة 35% وانخفض وقت التجميع النهائي من 4 ساعات إلى 45 دقيقة .
• انخفضت تكلفة الوحدة بنسبة 34% وتم اختصار الجدول الزمني للتسليم بمقدار 9 أيام.

مصدر البيانات: تقرير JS Precision للهندسة الداخلية تقرير ضمان الجودة للمشروع: Industrial Inspection Robot Chassis Batch #2025-ROBOT-08.

قم بتحميل 3D CAD (.STEP/.IGES) والرسم ثنائي الأبعاد مع التفاوتات واللمسات النهائية. يقوم أحد كبار المهندسين بإرجاع مراجعة سوق دبي المالي وعرض الأسعار المفصل خلال 12 ساعة.

الأسئلة الشائعة

Q1: لماذا يتشقق الألومنيوم 6061-T6 بسهولة أثناء الثني البارد؟

بعد الشيخوخة الاصطناعية، يُظهر 6061-T6 استطالة تبلغ حوالي 8-10٪ فقط ولدونة منخفضة جدًا . في اللحظة التي تتعرض فيها الحافة الخارجية لضغط شد أعلى من صلابة الكسر للحبوب الهشة، ستتشكل شقوق بين الحبيبات.

س2: ما هو الحد الأدنى الموصى به لنصف قطر الانحناء للصفائح المعدنية 6061-T6؟

يجب أن يكون الحد الأدنى لنصف قطر الانحناء لـ 6061-T6 3.5 مرة على الأقل من سمك الورقة مما يعني 7 مم للوحات R2 مم. ومع ذلك، إذا كان الشكل المطلوب يتضمن زاوية حادة (R ≥ 1.0t)، فيجب ختم قطعة العمل بمادة 6061-O متبوعة بإعادة التسخين اللازمة في شكل التبريد والتعمير.

Q3: كيف يختلف Springback بين 5052-H32 و6061-T6 أثناء فرملة الضغط؟

5052-H32 يعود إلى الخلف بمقدار 1.5°–2.5° ؛ 6061-T6 يعود إلى 5.0°–8.0° بسبب قوة إنتاجه العالية. يتطلب التحكم فيه إما تعويضًا ديناميكيًا على مكابح الضغط المؤازرة CNC أو قياس زاوية الليزر في الخط.

س 4: هل يمكن تجميع العبوات الهيكلية 6061-T6 باستخدام لحام TIG التقليدي؟

يجب تجنب اللحام للمكونات الهيكلية الحاملة. تؤدي درجة حرارة اللحام المرتفعة إلى خسارة 30%-40% في قوة المنطقة المتأثرة بالحرارة وتجعلها عرضة للاعوجاج؛ يوصى باستخدام أدوات التثبيت ذاتية الثقب (SPR) والمثبتات المضغوطة مع المواد اللاصقة الهيكلية وعمليات التوصيل البارد الأخرى.

س 5: ما هو عامل CAD K الذي يجب تكوينه لطي الألومنيوم عالي القوة؟

اضبطه على 0.44-0.48 بدلاً من 0.38-0.42 المستخدم في 5052 . تعمل الانحناءات ذات نصف القطر الكبير على تحويل الطبقة المحايدة إلى الخارج، وتنتج القيمة المنخفضة فراغات صغيرة الحجم وتشكلًا خارج نطاق التسامح.

س 6: ما هي تكلفة تصنيع الصفائح المعدنية المخصصة 6061-T6 مقارنة بالفولاذ الطري؟

عادة 20-40٪ أكثر. العوامل الدافعة هي ارتفاع سعر المواد، وكفاءة التعشيش الأقل قليلاً، وتكلفة غاز المساعدة عالي النقاء من النيتروجين، ووقت دورة أطول على الفرامل للإعداد وتصحيح الزاوية.

س7: ما هي الوثائق التي تتطلبها JS Precision لإنشاء عرض أسعار رسمي؟

يجب على العميل إرسال نموذج CAD ثلاثي الأبعاد كاملاً (STEP/IGES) ورسومات هندسية ثنائية الأبعاد (PDF) مع الإشارة إلى التسامح الرئيسي ونماذج الأجزاء المجعدة ومعايير المعالجة السطحية. ستقوم JS Precision بتقديم سوق دبي المالي مجانًا و اقتباس مفصل في غضون 12 ساعة.

س 8: كيف تضمن JS Precision الدقة الزاوية المتسقة عبر الإنتاج الحجمي؟

تقوم JS Precision بتشغيل مكابح الضغط باستخدام الحاسب الآلي مع قياس زاوية الليزر المضمن الذي يقرأ الارتداد بالمللي ثانية ويصحح في حلقة مغلقة. جنبًا إلى جنب مع أخذ عينات الصلابة الواردة وفحص CMM للقطعة الأولى ، مما يحافظ على تحمل زاوية الدفعة إلى ±0.3 درجة.

ملخص

تتطلب المعالجة الدقيقة لصفائح الألومنيوم 6061-T6 عالية القوة اتباع نهج شامل، ودمج عمليات التصميم وورش العمل: نصف قطر الانحناء الداخلي ≥ 3.5 طن، وخطوط الثني المتعامدة مع النسيج المتدحرج، والقطع البارد بالنيتروجين عالي النقاء لإزالة الشقوق الصغيرة، والتعويض الديناميكي لـ 5.0 درجة - 8.0 درجة سبرينغ باك . تم التخلي عن عمليات الختم واللحام ذات نصف القطر الصغير لصالح عمليات التجميع البارد لضمان وضع الأجزاء بشكل موثوق.

إذا كان حامل المعدات الخاص بك يواجه انحرافًا أو انحرافًا زاويًا ، فيرجى الاتصال بفريق هندسة JS Precision. قم بتحميل رسومات CAD ثلاثية الأبعاد الخاصة بك (.STEP/.IGES)، وسيقدم أحد كبار المهندسين تحليل سوق دبي المالي وعرض الأسعار المتدرج في غضون 12 ساعة، مما يضمن جودة موثوقة للإنتاج الضخم.
