Прецизионная обработка с ЧПУ против. 3D-печать: сравнение 5 ключевых факторов

При проектировании продукта перед инженерами и дизайнерами встает фундаментальный вопрос: «освободить» твердые объекты от материала или «построить» их слоями из материала?

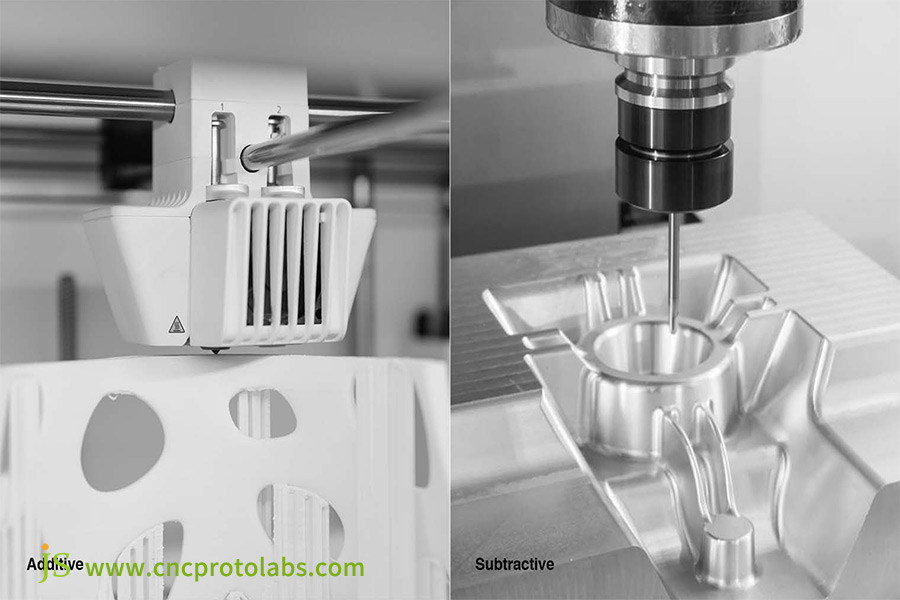

Это точная философская дилемма между субтрактивным производством (точная обработка на станках с ЧПУ) и аддитивным производством (3D-печать). Обе эти технологии являются фантастическими цифровыми производственными технологиями, но они обладают совершенно разными возможностями. Выбор правильного процесса означает меньшие затраты, более высокую скорость и более качественную продукцию. Если вы сделаете это неправильно, это приведет к потере бюджета и времени.

Это руководство поможет вам тщательно сбалансировать плюсы и минусы каждого метода по ключевым параметрам, таким как точность, стоимость и материал, чтобы прийти к оптимальному решению для вашего проекта. Данное руководство основано на реальных случаях и данных обработка с ЧПУ услуги.

Основная сводка ответов

Сравнительные размеры	Прецизионная обработка с ЧПУ	3D-печать
Ключевая философия	Субтрактивное производство: удаление материала из цельной заготовки.	Аддитивное производство: создание детали путем добавления материала слой за слоем.
Точность размеров	Очень точный (до ±0,025 мм или лучше)	Высокая изотропия (обычно ±0,1–0,5 мм). Может варьироваться в зависимости от ориентации и термоусадки.
Диапазон материалов и свойства	Чрезвычайно широкий охват, охватывающий металлы, пластмассы и композиты, изотропный, 100% плотность и механические свойства, идентичные кованым деталям.	Металлические порошки высокого и специального качества, светочувствительные смолы и конструкционные пластики, специально разработанные для печати, могут проявлять анизотропию и внутреннюю пористость.
Низкая стоимость партии	Низкие затраты на оснастку, но затраты на материал и рабочую силу в расчете на одну деталь высоки, экономичные размеры партий составляют от десятков до сотен деталей.	Отсутствие затрат на оснастку, относительно фиксированная стоимость детали, лучше всего подходит для очень небольших партий (1–10 деталей) и сложных конструкций.
Свобода дизайна	Ограниченный доступ к инструментам, что затрудняет обработку внутренних полостей и взаимосвязанных компонентов.	По сути безграничные возможности, простота оптимизация топологии , решетчатые конструкции и встроенные сборки.
Требования к постобработке	Обычно требуется обработка поверхности, такая как удаление заусенцев, пескоструйная обработка и анодирование.	Обычно всегда требуются удаление подложки, очистка, отверждение (смола), термообработка (металл) и полировка поверхности.

Почему это надежно? Из реального опыта реализации проектов JS Precision

Чтобы определить надежность руководства по сравнению процессов, важно увидеть, есть ли за ним практический опыт реализации проектов.

С момента основания компании восемь лет назад было реализовано более 5000 производственных проектов для различных отраслей, таких как аэрокосмическая, медицинская и автомобильная, JS Precision, как профессиональная компания по обслуживанию станков с ЧПУ, накопила огромный опыт в области точной обработки с ЧПУ и приложений 3D-печати.

В области аэрокосмической промышленности мы используем прецизионную технологию обработки с ЧПУ, чтобы гарантировать допуски на размеры в пределах ±0,005 мм для деталей конструкций из титанового сплава. Мы уже отгрузили более 2000 деталей с ЧПУ, которые с честью прошли строгие испытания качества НАСА.

В медицинской промышленности мы предлагаем индивидуальные услуги по механической обработке с ЧПУ для удовлетворения точных требований к деталям хирургических инструментов, шероховатость поверхности Ra 0,02 мкм и прошел сертификацию системы медицинского качества ISO 13485.

В этом руководстве, основанном на нашем собственном опыте работы с реальными проектами, обсуждаются основные различия между этими двумя процессами и почему вам следует выбирать между ними, чтобы вы могли полностью доверять содержимому.

Услуги JS Precision по прецизионной обработке на станках с ЧПУ основаны на богатом практическом опыте. Просто отправьте нам свои требования к деталям, и мы предоставим вам решение в течение 24 часов и быстро доставим совместимые детали с ЧПУ для вашего проекта.

Микронная война: кто победит в размерной точности

Подтвердив авторитетность этого руководства, теперь мы сосредоточимся на главном отличии — точности размеров. Ошибки микронного уровня могут иметь прямое влияние на производительность детали и поэтому считаются наиболее распространенной основой для сравнения 3D-печати и точной обработки с ЧПУ.

Сравнение точности обработки с ЧПУ и точности 3D-печати

Тип процесса	Диапазон точности	Ключевые факторы влияния	Применимые сценарии
обработка с ЧПУ	±0,001-±0,01 мм	Механическая структура станка, жесткость инструмента, система обратной связи.	Точность Высокоточные фитинги, уплотнения.
3D-печать	±0,1-±0,5 мм	Толщина слоя, усадка материала, термическая деформация, калибровка оборудования.	Функциональные прототипы, неточные конструктивные детали.

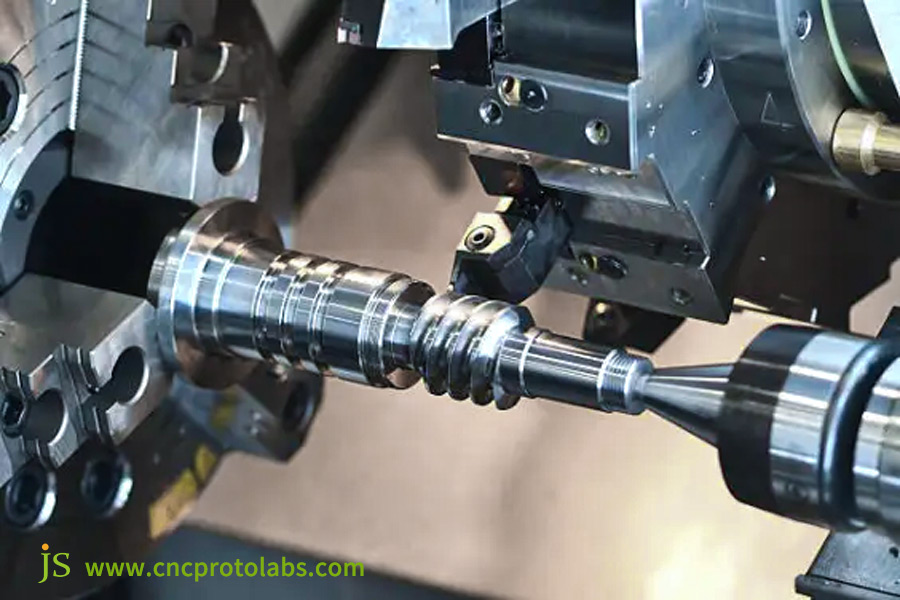

Обработка с ЧПУ: надежность и максимальная точность

Точность ЧПУ достигается за счет жестких инструментов, жестких приспособлений и системы обратной связи в режиме реального времени. Отклонение можно регулировать в режиме реального времени, а точность гарантируется стабильной работой оборудования. Детали изотропны и имеют постоянную точность по осям X/Y/Z. Например, погрешность соосности прецизионных колец подшипника может поддерживаться на уровне 0,002 мм, чтобы соответствовать требованиям высокоскоростной установки.

3D-печать: контролируемая точность

На точность 3D-печати влияет толщина слоя, усадка материала и калибровка машины. Тонкая толщина слоя обеспечивает большую точность, но требует больше времени. Концептуальные модели или ненесущие компоненты с достаточной точностью ± 0,2 мм. Детали, требующие строгой координации (например, муфты вала двигателя), должны иметь допуски и отполироваться.

Вывод: обработка с ЧПУ остается королем абсолютной точности и воспроизводимости.

В то время как единичное или серийное производство осуществляется с использованием станков с ЧПУ, что обеспечивает постоянную точность, точность 3D-печати подвержена отклонениям от партии и материала. Прецизионная обработка с ЧПУ лучше, когда в проектах требуется очень высокая точность.

Пятимерная система принятия решений: ключевые факторы при определении плюсов и минусов

Как только вы поймете различия в точности, мы сможем использовать пять основных параметров, чтобы помочь вам определить, какой процесс идеально подходит для нужд вашего проекта.

1. Геометрическая сложность

• Обработка на станке с ЧПУ: лучше всего подходит для типичных деталей, таких как призмы и диски. Глубокие полости (глубина более чем в 5 раз превышает диаметр) и небольшие внутренние углы имеют тенденцию к смещению.
• 3D-печать: сложные конструкции можно изготовить без дополнительных затрат. Бионические структуры, внутренние каналы для жидкости и решетчатые структуры могут быть отлиты как единое целое.

2. Требования к механическим характеристикам

• Обработка на станке с ЧПУ: материалы двух компонентов имеют мелкозернистую структуру и обладают механической прочностью, сравнимой с ковкой. Внутреннего напряжения можно избежать за счет контроля температуры. Например, алюминиевый сплав кронштейны имеют предел прочности более 300 МПа.
• 3D-печать: прочность по оси Z на 20–30 % ниже, чем прочность по оси XY, и могут образовываться микропоры. Горячее изостатическое прессование повышает плотность металлических деталей более 99,8%.

3. Серийное производство и скорость

• Обработка на станке с ЧПУ: изготовление цельной детали занимает много времени (сложные детали из алюминиевого сплава около 2 часов). Параллельная обработка позволяет минимизировать время цикла и подходит для небольших и средних партий по 50–500 деталей.
• 3D-печать: никаких изменений в производстве не требуется, одновременно можно печатать несколько видов деталей. Очень небольшие партии производства от 1 до 10 деталей отличаются высокой производительностью, а простые пластиковые модели можно изготовить за 8 часов.

4. Использование материалов

• Обработка на станке с ЧПУ: субтрактивное производство, коэффициент использования материала 70–80% . Для изготовления изделия из титанового сплава массой 100 г требуется 130-140 г сырья.
• 3D-печать: аддитивное производство с 10–15% отходов в опорных конструкциях и степенью переработки металлического порошка примерно 80%.

5. Первоначальные инвестиции и требования к навыкам

• Обработка с ЧПУ: Пятиосные станки стоят более 100 000 долларов США и требуют библиотеки инструментов и специальных знаний программирования (например, Mastercam), поэтому точка входа высока .
• 3D-печать: стоимость оборудования является гибкой (настольные компьютеры варьируются от нескольких тысяч до нескольких сотен тысяч долларов за бизнес-оборудование), но проста в эксплуатации, требует знания материалов и последующей обработки.

Скорость и точность: двойные стороны быстрого прототипирования

В ходе исследований и разработок требования к прототипированию быстро отслеживаются, а точная обработка на станках с ЧПУ и 3D-печать находят свое применение.

Обработка с ЧПУ: кратчайший путь к функциональному прототипированию

Обработка на станках с ЧПУ позволяет создавать прототипы из материалов массового производства. Например, прототипы корпусов из алюминиевого сплава можно напрямую тестировать на падение, водонепроницаемость и долговечность, выявляя производственные дефекты до их возникновения.

3D-печать: волшебник по проверке формы и сборки

3D-печать — это быстрая и экономичная процедура, обеспечивающая внешний вид, размещение кнопок или проверку сборки за 24 часа за треть стоимости прототипирования на станке с ЧПУ. Например, мы только что завершили печать прототипа и проверку формы чехла для мобильного телефона для клиента в течение 24 часов.

Редкая идея: смешанное использование ускоряет итерацию

Смешанный процесс для сложных сборок: 3D-печать корпуса и ненесущих компонентов с точной обработкой основных компонентов на станке с ЧПУ, таких как опора двигателя и приводной вал. Это максимизирует подтверждение сборки и функциональную надежность, ускоряя итерацию.

Если вам нужно срочно создать прототип продукта, у JS Precision есть станок с ЧПУ онлайн услуги. Вы можете загрузить файлы моделей онлайн. Мы порекомендуем решения для обработки с ЧПУ или 3D-печати, исходя из ваших потребностей в проверке, и предложим самую быструю доставку квалифицированных прототипов.

Какой процесс предлагает больший выбор материалов?

Материал влияет на характеристики деталей. Диапазоны материалов этих двух процессов очень различаются. Знание этих различий позволяет более точно соответствовать вашим требованиям.

Сравнение материалов для обработки с ЧПУ и 3D-печати

Тип процесса	Тип материала	Эксплуатационные характеристики материала	Приложения
обработка с ЧПУ	Металлы, пластмассы, композиты, дерево и т. д.	Стабильная производительность, соответствующая традиционным сыпучим материалам.	Аэрокосмическая, автомобильная, медицинская.
3D-печать	Светочувствительные смолы, конструкционные пластмассы, металлические порошки, специальные материалы.	Свойства, специально созданные для печати, некоторые из них обладают уникальными свойствами.	Прототипирование, уникальные детали.

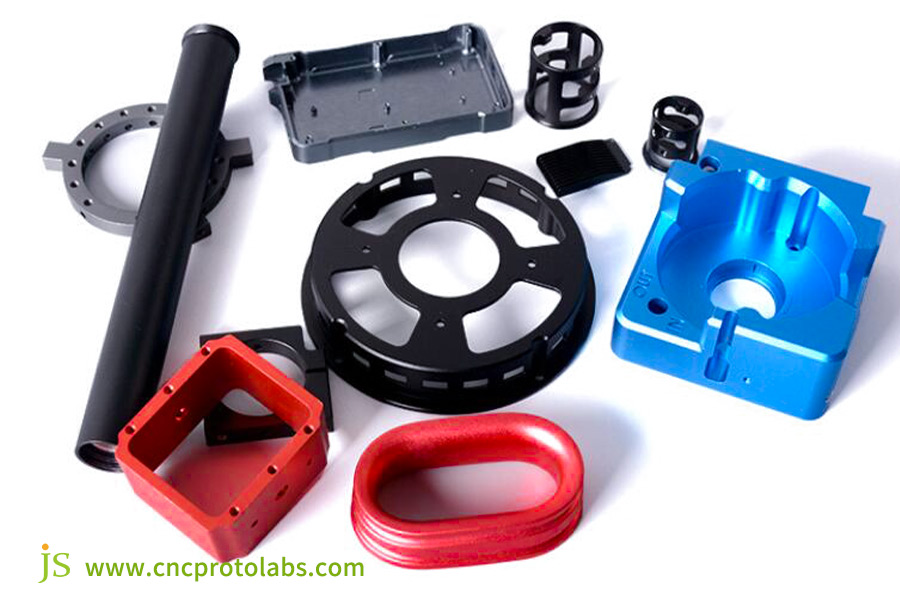

Обработка с ЧПУ: океан традиционных материалов

Материалы для обработки на станках с ЧПУ практически не ограничены и состоят из металлов (алюминий, сталь, титан), конструкционных пластиков (ПОМ, ПЭЭК), композитов и многих других. Производительность основана на проверенных отраслевых стандартах, что позволяет точно прогнозировать производительность деталей.

3D-печать: огромное море специализированных материалов

Хотя количество материалов для 3D-печати ограничено, существуют некоторые специальные виды, в том числе растворимые опорные материалы, гибкие смолы и порошки жаропрочных сплавов. Их характеристики могут отличаться от стандартных материалов (например, ударопрочность ABS при 3D-печати на 15 % ниже), поэтому необходимо сверяться с рейтингами производителей.

Если в вашем компоненте используется специальный материал, JS Precision изготовление на заказ станков с ЧПУ Сервис позволяет обрабатывать различные стандартные материалы. От титанового сплава до пластика PEEK или композитного материала — мы можем выполнить их обработку, чтобы детали соответствовали проектным спецификациям.

Экономическая игра: миф о стоимости мелкосерийного производства

Использование 3D-печати для мелкосерийного производства не является автоматически более рентабельным. Это вопрос количества и сложности, и его можно определить путем анализа структуры затрат и точки безубыточности.

Анализ структуры затрат

Обработка на станке с ЧПУ: Стоимость = (Программирование + Время обработки × Скорость) + Стоимость материала. Затраты растут быстрее с увеличением сложности (простые детали занимают около 1,5 часов, сложные — 8 часов).

3D-печать: Стоимость = (Время печати × Скорость) + Материал + Стоимость постобработки. Сложность не является той переменной , которая сильно влияет на стоимость (разница во времени для деталей одинакового размера составляет около 10%).

Точка безубыточности

Обработка с ЧПУ требует высоких затрат на настройку (включая плату за программирование), но они становятся более амортизированными по мере достижения более высокого уровня производства. 3D-печать, наоборот, требует меньших затрат на установку, и они образуют точку безубыточности при количестве 50–100 изделий. Ниже этого числа 3D-печать экономична, но выше этого числа экономична обработка с ЧПУ.

Чтобы определить истинные затраты при небольших объемах производства, JS Precision предлагает прозрачные Цена обработки на станке с ЧПУ . Просто загрузите свою модель детали и требования к количеству, и мы упростим все затраты на программирование, обработку, материалы и другие расходы, чтобы помочь вам выбрать наиболее экономически эффективное производственное решение.

Как выбрать? Альтернативы постобработки между 3D-печатью и обработкой с ЧПУ

Постобработка влияет на внешний вид и производительность детали. Требования к этим двум операциям сильно различаются, поэтому при выборе приходится учитывать затраты и усилия на постобработку.

Обработка с ЧПУ: улучшает функциональность и внешний вид.

• Удаление заусенцев: позволяет избежать царапин и проблем со сборкой.
• Пескоструйная обработка/полировка: улучшенная текстура поверхности (матовая/зеркальная).
• Анодирование/гальваника/покраска: лучшая коррозионная стойкость и внешний вид.

Операции хорошо развиты, недороги и минимально влияют на размер деталей.

3D-печать: жизненно важный процесс от «заготовки» до «детали»

• Снятие опоры: должно выполняться с использованием специальных инструментов и расходных деталей.
• Пост-отверждение: изделия из смолы должны подвергаться воздействию УФ-излучения, чтобы приобрести достаточную прочность.
• Снятие напряжения/горячее изостатическое прессование: снимает внутреннее напряжение в металлических компонентах и ​​увеличивает плотность.
• Сглаживание поверхности: корректирует зернистость слоя (сглаживание паром, шлифовка).

Постобработка требует времени и может покрыть до 30% затрат.

В случае, если постобработка будет влиять на качество детали, JS Precision Сервис механической обработки с ЧПУ включает процедуры постобработки, такие как удаление заусенцев и анодирование, в зависимости от требований к деталям, чтобы гарантировать, что поставляемые детали соответствуют вашим требованиям без необходимости дополнительной постобработки.

Сильная комбинация: как ЧПУ и 3D-печать объединяют усилия в гибридном производстве

Эти два подхода дополняют друг друга, их сочетание может преодолеть ограничения и сделать так, чтобы «дизайн — это продукт».

Лучшие примеры комбинаций

• Корпус для 3D-печати + обработка с ЧПУ: например, для конформных каналов охлаждения во вставках пресс-формы после 3D-печати прецизионная обработка с ЧПУ может завершить канавки для уплотнительных колец, увеличивая эффективность охлаждения на 40%.
• 3D-печать сложных деталей + базовые компоненты с ЧПУ. Например, для лопаток двигателя базовая форма фрезеруется на станке с ЧПУ, а с помощью 3D-печати изготавливаются охлаждающие ребра, которые обеспечивают как прочность, так и охлаждение.

Ценность: преодоление ограничений процесса

Гибридное производство позволяет дизайнерам создавать детализированные конструкции, которые трудно обрабатывать на традиционном станке с ЧПУ, но с гарантированной точностью и целостностью критически важных деталей, обеспечивая «производство, основанное на дизайне».

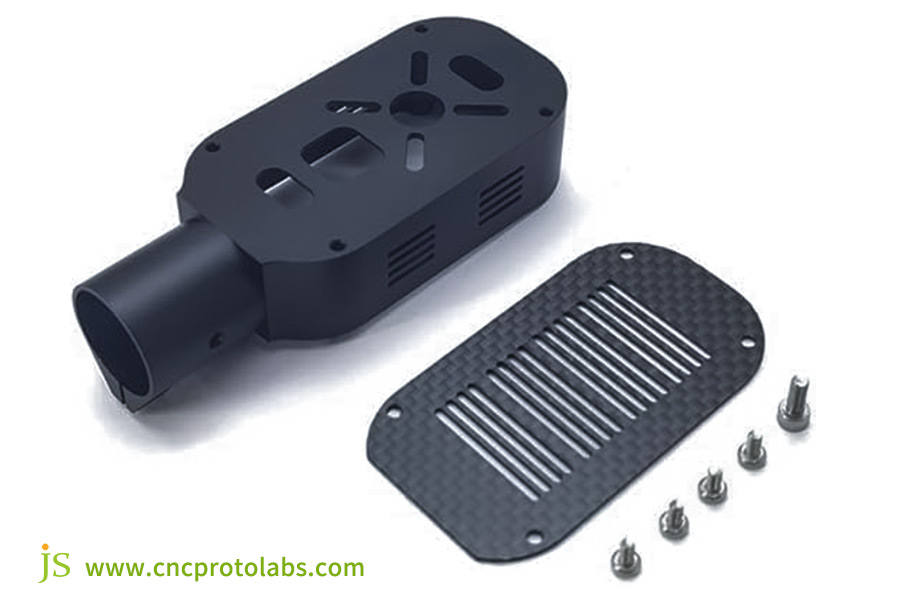

Практический пример: как JS Precision разрабатывает кронштейны для двигателей дронов с помощью гибридного подхода

Болевые точки клиентов

Компании, производящей дроны, понадобился легкий и высокопрочный кронштейн двигателя из титанового сплава. В первоначальном дизайне использовались традиционные Фрезерование с ЧПУ но с двумя критическими проблемами:

Во-первых, вес компонента составлял 450 г, что превышало допустимый для дрона предел. Во-вторых, чтобы обеспечить возможность обработки на станке с ЧПУ, в конструкции было большое количество избыточных конструкций, что приводило к ненужной жесткости кронштейна, отходам материала и длительному времени обработки. Стоимость одной единицы составляла более 200 долларов США, и заказчик требовал оптимального производственного решения.

Прецизионное решение JS

Топологически оптимизированный кронштейн, имеющий полую решетчатую структуру с минимальной толщиной стенок 1,2 мм (трудно обрабатывать на традиционном станке с ЧПУ). Занятое гибридное производство:

Шаг 1 (3D-печать):

Оптимизированный корпус брекета был создан комплексно с использованием процесса лазерного спекания металла SLM. Использовался порошок титанового сплава с толщиной слоя 50 мкм. Полученная плотность детали была достигнута на уровне 99,5%, а начальный вес контролировался на уровне около 220 г. После печати для устранения внутренних напряжений была проведена термообработка для снятия напряжений.

Шаг 2 (прецизионная обработка с ЧПУ):

Окончательная обработка на станке с ЧПУ была достигнута путем обработки 3D-печатной заготовки на пятиосном станке с ЧПУ с дополнительной осторожностью при обработке интерфейса с двигателем и фюзеляжем. Обработка производилась твердосплавным диском. концевая фреза на контролируемой скорости 8000 об/мин. Плоскостность полученного интерфейса поддерживалась на уровне 0,003 мм с погрешностью положения менее ±0,01 мм для облегчения сборки с двигателем и фюзеляжем.

Сравнение результатов

• Вес: первое решение с ЧПУ весило 450 г, тогда как гибридное решение JS Precision достигло веса всего 200 г для конечной детали, что на 55 % меньше, чем допустимый вес дрона.
• Стоимость: первое решение стоило более 200 долларов за деталь. За счет сокращения потерь материала и сокращения механической обработки гибридное решение снизило эти затраты до 140 долларов США за деталь, что снизило производственные затраты на 30%.
• Время выполнения: традиционное решение требовало 8 часов для обработки детали. Гибридный подход потребовал 4 часов 3D-печати и 2 часов обработки на станке с ЧПУ, что позволило сэкономить общее время на 4 часа и пропорционально сократить время выполнения заказа.
• Производительность: Механические испытания подтвердили, что кронштейн, изготовленный с использованием гибридного решения, обладает улучшением усталостной прочности на 18% по сравнению с исходным решением, а его жесткость соответствует проектным требованиям.

Отзыв клиента: «JS Precision не просто вернулась к нам с «ЧПУ или 3D-печатью», но вернулась к нам с революционным гибридным решением. Это заставило нас осознать, что выбор производственного партнера означает выбор сильных сторон его системы для решения сложных задач». Практика оптимизации эффективности цепочки поставок с помощью технологий также была замечена и опубликована TechBullion до.

Часто задаваемые вопросы

Вопрос 1: Заменит ли 3D-печать обработку на станках с ЧПУ в долгосрочной перспективе?

Нет. Их динамика является взаимодополняющей, а не смещенной. 3D-печать расширяет границы возможного, создавая сложные геометрические формы, которые невозможно выполнить с помощью обычной обработки на станках с ЧПУ. Обработка с ЧПУ сохраняет свой твердый контроль над точностью обработки с ЧПУ, скоростью обработки стандартных материалов и механическими свойствами.

Вопрос 2. Что лучше подходит для мелкосерийных деталей конечного использования?

Это зависит исключительно от геометрии детали. Если деталь имеет простую геометрию (например, призма или диск), предпочтительна обработка на станке с ЧПУ, поскольку она обеспечивает большую точность, чистоту поверхности и однородность свойств материала. Если деталь имеет сложную форму (например, внутренний канал потока или решетчатую структуру), лучше использовать 3D-печать. Если количество деталей превышает 50-100 деталей (точка безубыточности), обработка на станках с ЧПУ в большинстве случаев экономически эффективна.

В3: Какой процесс обеспечивает лучшее качество поверхности?

Обработка на станке с ЧПУ обеспечивает более гладкую поверхность с шероховатостью поверхности (Ra) всего 0,8 мкм после обработки и даже зеркальную поверхность 0,02 мкм после полировки. Детали, напечатанные на 3D-принтере, имеют следы слоев из-за послойного формирования и шероховатости поверхности 3,2-12,5 мкм. Постобработка с использованием таких методов, как шлифовка паром и полировка, необходима для того, чтобы детали достигли чистоты поверхности, эквивалентной обработке на станке с ЧПУ.

Вопрос 4: У меня есть только файл STL. Можно ли его обработать на станке с ЧПУ?

Да, но с проблемами. Файлы STL представляют собой модели с триангулированной сеткой, и их необходимо сначала преобразовать в редактируемые модели САПР (например, в формате STEP), прежде чем можно будет создать траектории обработки с ЧПУ. Этап преобразования содержит потенциальные ошибки, которые могут повлиять на целостность деталей, обрабатываемых на станке с ЧПУ. JS Precision рекомендует сначала предоставить исходный файл САПР.

Краткое содержание

Там, где встречаются точная обработка на станках с ЧПУ и 3D-печать, универсального ответа не существует. Единственная реальность: идеальный процесс — это тот, который лучше всего соответствует конкретным требованиям вашего проекта. Понимание сильных и слабых сторон каждой технологии сегодня является основой производственной грамотности.

Не нужно бороться в одиночку при принятии решения. JS Precision, как партнер полного процесса цифрового производства, является не только высококлассным специалистом по обработке с ЧПУ, но и опытным консультантом по применению 3D-печати.

Будь то Детали для обработки с ЧПУ онлайн-предложение по производству или станку с ЧПУ, мы поможем вам получить оптимальное производственное решение благодаря нашим профессиональным услугам и честному подходу, а также ускорить развитие вашего продукта от проектирования до качественных деталей.
