完璧に納品されたプラスチック部品を見るたびに、その背後にある縁の下の力持ちである金型のことを思い出します。完成品を手に入れる前に、まずこの金型の製造という大きなプロジェクトを完了しなければなりません。
このプロセスにおける投資は少額ではなく、非常に複雑でもあります。あなたは自分が選んだ素材が何かを知らないかもしれませんこの型を作りますプロジェクトの総コスト、生産の実行速度、最終的に作成できる部品の数に直接影響します。これは些細な問題ではありません。
JS のエンジニアとして、私は毎日お客様とこのことについて話しています。理由は簡単です。プラスチック樹脂の選択が部品自体の性能を決定するのと同じように、私たちは部品の材料を選択します。 プラスチック射出成形金型、生産効率と製品の品質に影響を与えます。
なぜ？それはあらゆる生産リンクに関連しているからです。考えてみてください。硬い ABS シェルや滑らかな POM ハンドルが必要になる可能性があり、これらにはまったく異なる要件があります。それに応じて、金型材料の選択も変更する必要があります。実際、一般的に使用される金型材料は数種類しかなく、それぞれに独自の長所と適切なシナリオがあります。選択を間違えると大変な事になります。正しいものを選択すれば、半分の労力で 2 倍の結果が得られます。
当社は、部品設計の重要なポイントとアプリケーションの実際のニーズを理解し、この業界での経験を組み合わせて、金型材料とプラスチック配合の最も適切な「ゴールデン パートナー」を選択するお手伝いをします。これが高品質な部品を安定して効率よく大量に作るための基礎となります。
核となる回答の要約:
| 金型材質の種類 | 主な利点 | 金型寿命（回） | 相対コスト |
| 焼き入れ鋼 | 耐久性、耐摩耗性に優れ、高精度です。 | 1,000,000+ | 最高 |
| プリハードン鋼（焼き入れなし） | パフォーマンスとコストのバランス、高速処理。 | 50,000 - 1,000,000 | 中くらい |
| アルミニウム合金 | 高速処理、低コスト、優れた放熱性。 | <10000 (通常はこれより低い) | 最小 |
この記事はあなたの質問に答えます:
- 重要な基本概念から始めましょう。
- 次に、アルミニウムのプラスチック射出成形金型からさまざまな工具鋼まで、さまざまな種類のプラスチック射出成形金型に焦点を当てます。
- 最後に、私の経験を組み合わせて、最適な金型材料の選択方法をよりよく理解していただくための実践的なアドバイスをいくつか提供します。
このガイドが参考になる理由は何ですか? JSモールドベテランの正直な声を聞いてください
JSでは、射出成形機を日々稼働させるだけでなく、金型の設計から廃棄までの全工程を管理しています。お客様の製品選びをお手伝いします。 金型材料それは大きな責任であり、私たちはそれをよく知っています。
- たとえば、ある新興企業が製品の発売を熱望していたため、私たちは金型を開けるために 7075 アルミニウム合金を使用することを提案しました。その結果、最初の製品は 6 週間で完成しました。
- 別の顧客は、非常に高い精度で何百万もの医療部品を製造したいと考えていました。私たちは何も言わずに、彼らが専門的なツールを使用できるよう直接支援しました。医療部品高精度のS136ステンレス鋼を使用したプラスチック射出成形金型。この投資は非常に価値があります。
経験は自信です:
P20鋼をうまく切断するにはどうすればよいですか? H13 鋼の熱処理プロセスはどの程度重要ですか?私たちはこれらのヒントを毎日研究しています。私たちは、時間、コスト管理、品質のバランスを見つけ、最終的には金型材料の選択に反映するお手伝いをします。
このガイドに記載されている内容は空論ではなく、実際のプロジェクトを実行し、実際のお金を使って顧客を確認することによって蓄積された経験です。
「材料工学分野の権威であるジョセフ・ダツコ氏はよく言っています。「不適切な材料選択が産業失敗の主な原因である。」
私はこの業界に10年以上携わっていますが、その考えに同意します。特に医療部品のようなミスが許されないプロジェクトでは、適切な材料を選択することが成功の基礎となります。
始める前に: 金型材料と部品材料
射出成形金型業界で長年働いてきた私は、誤解を招きやすい基本的な問題に気づきました。それは、金型の材質と金型の違いです。部品材質。これらは、ケーキを焼くための型とケーキ生地の違いと同じように、2 つはまったく異なるものです。これを理解しないと、後で金型材料の選択、プロセスパラメータ、または製品要件について議論するときに逸脱しやすくなります。そこで今日は、この違いを明確にすることに焦点を当てましょう。
(1) 型の材料 - こちらは「ケーキ型」です
簡単に言えば、金型自体を作るために使用される金属です。この金型は、射出成形プロセス中に高温、高圧、頻繁な開閉動作、およびプラスチック溶融物の流れによって引き起こされる機械的摩耗に繰り返し耐える必要があります。したがって、十分に硬く、強く、耐久性のあるものでなければなりません。
主な要件:金型の長期使用における信頼性を確保するために、良好な熱伝導性、加工性、熱処理安定性を考慮しながら、高硬度、高強度、優れた耐摩耗性を備えている必要があります。
一般的な材料:
- P20鋼（プリハードン状態）：総合性能が良く、加工が容易なため、最も広く使用されている一般金型用鋼です。
- H13 鋼 (熱処理が必要): 優れた耐熱性と衝撃靱性を備え、複雑な構造の金型、高温プラスチック製品、または高耐摩耗性用途に適しています。

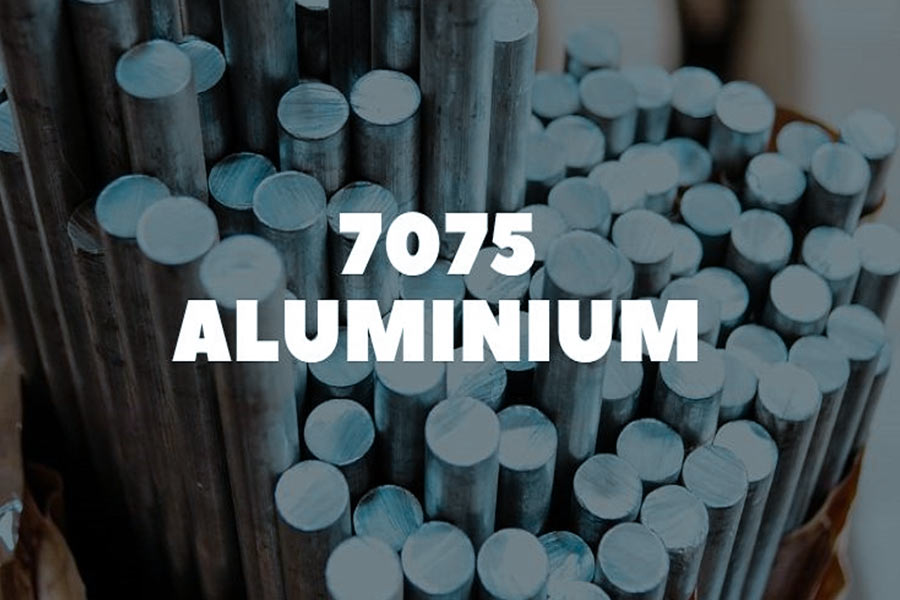

- 7075 アルミニウム合金: 加工は速いですが、耐久性はそれほど高くなく、比較的低コストで、主に次の用途に使用されます。試作金型製造または小ロットの場合、その強度と耐摩耗性は通常、工具鋼よりも低くなります。
それは何を決定するのでしょうか?
この材料の選択は次のことに直接関係します。
- 金型はどのくらいの期間使用できますか？選択が適切であれば、金型の寿命は長くなり、製品あたりのコストは低くなります。
- 生産は早いですか？一部の材料は、熱伝導率が高く、冷却が速く、生産サイクルが短いものもあります。
- 金型は高価ですか？良い鋼は当然高価ですが、それだけの価値があるかどうかによって決まります。
今回は、これらの金型用金属材料の選び方とその要件について主にお話しします。
(2)パーツマテリアル(Part Materials) - こちらは「ケーキ生地」です
プラスチックの球を金型に流し込み、固化させて手にできる製品です。お客様から、射出成形にはどのようなプラスチックを使用しているのかとよく質問されます。これが私が言いたいことです。
さまざまな種類:エンジニアリング プラスチックには次のようなさまざまな種類があります。
- ABS: 強力で飛散防止、優れた靭性、優れた加工性能を備え、家電製品の筐体、玩具、電子機器の筐体に広く使用されています。
- PC：透明で耐衝撃性に優れ、光学レンズや自動車のランプカバー、安全保護部品などに使用されます。
- PP: 軽量で耐薬品性に優れ、低コストで日用容器や自動車部品によく使用されます。
- ナイロン/PA ：耐摩耗性、自己潤滑性、高強度があり、可動部品（ギア、ベアリング）、ファスナー、構造部品によく使用されます。
金型にどのような影響を与えるのでしょうか？
これは特に重要です。選択した部品材料の性能によって、必要な金型の種類が直接決まります。
例えば：
作りたいものがナイロン素材にガラス繊維を混ぜたもので、非常に硬くて摩耗しやすい素材なので、柔らかい金型鋼を使うと困ります。金型に傷がつき、すぐに破損してしまいます。現時点では、この種のガラス繊維の摩耗に耐えられるように、高硬度で耐摩耗性の高い鋼、たとえば焼き入れ（焼き入れ）H13 鋼を選択する必要があります。金型の長期安定稼動と製品の品質を確保します。
明確に定義する金型材料金型材料は、金型の耐用年数と生産効率を決定する生産の基礎です。部品材料は、最終製品の機能や外観を決定する製品の根幹です。
「金型材料の適用における長年の経験により、材料選択の問題の解決をお手伝いいたします。私たちはお客様の製品のプラスチック特性と生産目標を詳細に学習し、性能に最も合った金型鋼材とエンジニアリング ソリューションを選択し、コストと効率を節約するお手伝いをします。」
射出成形材料の詳細な分析
射出成形金型に使用される材料が製品の品質の鍵となります。選択できる素材の種類は数多くありますが、中心となるのは依然として 2 つの主要な陣営、スチールとアルミニウムです。
1. 高い要求と長寿命生産の鍵となる鋼製金型
スチール金型は、高品質、中型から中型までの製品の第一の選択肢となっています。大量生産優れた剛性、耐摩耗性、熱安定性を備えています。主に次の 2 つのカテゴリに分類されます。
(1)トラブルを救う「主力」プリハードン鋼
共通グレード：P20（最高出現率）、NAK80（より明るい効果を追求）。
主な利点: 工場で硬度が調整され (約 30 HRC)、焼き入れのために持ち帰る必要がありません。工作機械で直接加工できます。 1 つのプロセスを節約することで、多くのお金と時間を節約できます。磨かれた美しく。
いつ使用しますか?
数万～数十万個（例えば5万～50万回）の生産を予定しており、一般的なプラスチック部品（ABS、PPなど）も作る場合は、目をつぶってP20を選ぶと性能とコストのバランスが最もよくなります。市場にある標準金型のほとんどは P20 で作られています。
(2)焼き入れ鋼：高価を恐れず究極を追求！
タフな役割の代表：H13（高温耐性の主力）、S7（耐衝撃性）、S136（ステンレス鋼、防錆、耐食性）。
主な特徴:
を通じて全体焼入れ+ 焼き戻し熱処理により、高い表面/中心硬度 (HRC 48-52+) が得られ、大幅に向上します。
- 耐摩耗性: ガラス繊維 (GF) や鉱物フィラーなどの摩耗性の高い成分に耐えます。
- 耐食性：PVC、難燃剤などによる酸性ガスの浸食に耐えます。
- 研磨性：超鏡面（SPI A1/A0レベル）を実現し、光学面の要件を満たします。
いつ使用する必要がありますか?
- 目標生産量は数百万個。
- プラスチックには、ガラス繊維や鉱物粉末などの強化材/充填剤が含まれています。
- 部品は医療に使用され、人体に接触する必要があり、無菌性が必要です。
- 透明度の高い部品（レンズや透明部品など）を作るには、表面に欠陥がないことが必要です。
慎重に選択することをお勧めします。
現時点では、硬化鋼を使用する必要があります。医療用、透明パーツ、および高い耐食性が要求される場合。はるかに高価ですが、お金を費やす必要があり、品質にはそれだけの価値があります。究極の耐久性を追求するには、H13 や S7 も良い選択です。
金型鋼の世界的な用途シェアと成長:
| 材質の種類 | 主な応用シナリオ | 世界市場シェア（推定） | 年間成長率（予測） |
| プリハードン鋼（P20など） | 汎用部品、自動車内装部品等の中・大量 | 65% | 3.5% |
| 焼き入れ工具鋼（H13など） | 大量バッチ部品、エンジニアリングプラスチック、耐摩耗部品。 | 25% | 4.8% |
| ステンレス金型鋼（S136など） | 医療、光学、食品グレードの耐食部品。 | 8% | 6.2% |
| その他の鋼材 | 特別なアプリケーション。 | 2% | - |
データソース:
- グランド ビュー リサーチ (2024)。
- Statista - 工具部門 (2023)。
- AMT - 製造技術協会 (2023)。
2. アルミ金型：スピードと経済性の王様
共通材料: 7075-T651 (航空機グレードの高強度アルミニウム合金)、Alumec 89 (金型用途に最適化された高硬度アルミニウム合金)。
主な利点:
- 処理速度が速い！ : 同じ複雑さの金型の場合、 切削抵抗アルミニウム合金の加工速度は鋼よりもはるかに低く、加工速度は鋼製金型よりも 30% ～ 40% 速いため、金型の製造サイクルが大幅に短縮されます。
- アルミニウムは特に熱伝導率が高く、アルミニウム合金は熱伝導率が高く、プラスチックは金型内で急速に冷却されるため、射出成形サイクルが短縮され、全体的な生産効率が向上します。これは、プラスチック射出成形金型の作成方法を始める最も早い方法です。
- コストメリット：アルミ合金の原材料価格や加工費が鋼製金型に比べて大幅に安価です。プロジェクトの初期段階で投資コストを効果的に制御できます。
3. その他の特殊素材 - ソフトモールド
「ソフトモールド」という名前は少し誤解を招きます。材質が柔らかいという意味ではなく、加工しやすくコストを抑えた材質の金型を指します。それが目的ではありません。長期生産。
共通の材料と技術:
- 非焼入れ鋼 (AISI 1018/1020 など)。
- 3Dプリント用モールド（感光性樹脂、金属粉末等）
- 低圧鋳造用金型（エポキシ樹脂系複合材料等）。
- 用途: 設計検証と機能テストのみに使用される軟質プラスチック射出成形金型。
「金型材料選択の鍵は、「量」と「品質」の要件を考慮することです。数百万個の高い要件の場合は、焼き入れ鋼 (H13、S136 など) を選択します。数万から数十万個の従来の部品の場合、P20 プリハードン鋼が最も費用対効果が優れています。ラピッドプロトタイプ/小ロットの場合は、アルミニウム金型が最適です。純粋な設計検証には非鉄金型が最適です。材料は、金型の寿命、製品の品質、コストに直接影響します。プロジェクトの具体的なニーズを教えてください。JS が最適なソリューションを提供します。」

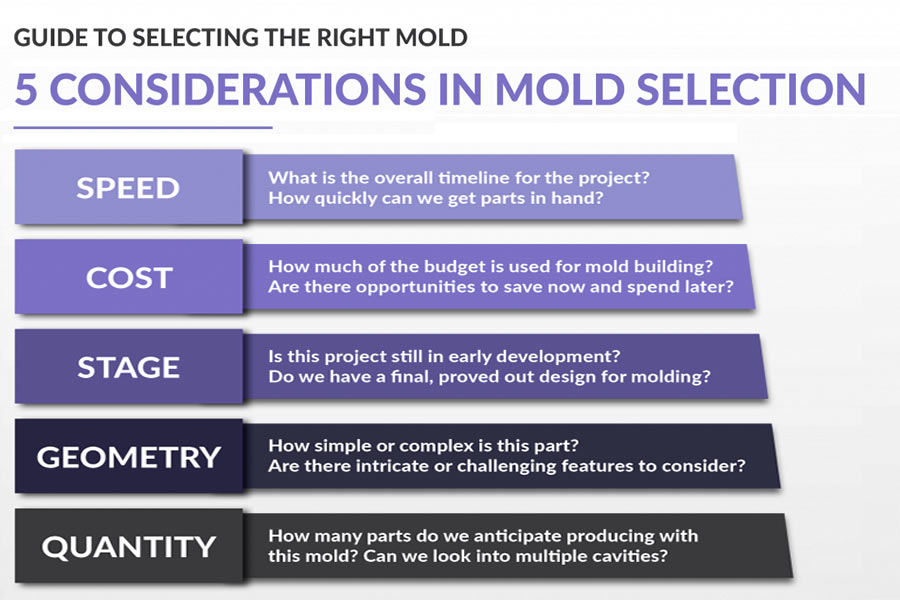

プロジェクトに適した金型材料を選択するにはどうすればよいですか? 4 つのポイントによる意思決定チェックリスト
プロジェクトの成功には、適切な金型材料を選択することが重要です。選択を誤ると、品質に影響を与えたり、工事が遅れたり、予算を超過したりする可能性があります。これは些細な問題ではありません。心配しないでください。以下では、最も適切なものを選択するために、次の 4 つの主要な観点を使用します。
キーポイント 1: パーツは何個作る予定ですか?
これが最初に考慮すべき大きな点です。水を試すために千ドルを稼ぎたいですか、それとも何百万ドルも稼ぐつもりですか？量は、金型がどのような材質に使用されるかに直接関係します。
- 数百または数千のサンプル、または小さなバッチしか作成しない場合、 アルミ金型速くて安いので、第一の選択肢です。
- 数万個または数十万個の部品が必要な場合は、P20 などのプリハードン鋼の方がはるかに信頼性が高く、長寿命です。
- 目標が数百万ドル以上の場合は、初期投資が高くなりますが、耐久性があり、部品あたりのコストが低い硬化鋼 (H13、S7、S136 など) が必要になります。
キーポイント 2: 部品にはどのようなプラスチックを使用していますか?
すべてのプラスチックが同じように優しいわけではありません。使用する材料によって、金型の耐摩耗性が決まります。
- もしそうなら一般的な材料PP、PE、ABSなど金型の摩耗が少なく、材質の選択範囲が広がります。
- しかし、ガラス繊維が (特に高い割合で) 追加されたり、一部のナイロン (PA66) や POM などの加工が難しい材料が追加されたりした場合は、単に金型をサンドペーパーで磨くだけです。この場合、金型の材料は十分に硬く、耐摩耗性がなければなりません。そうでないと、数回のストロークで摩耗してしまい、部品のサイズと表面が維持されなくなります。
キーポイント 3: パーツは複雑ですか?表面要件は高いですか?
部品の構造が単純で、表面要件が平均的であれば、多くの材料で対応できます。
部品の構造が細かく複雑である場合 (薄壁や小さなフィーチャが多いなど)、または表面要件が非常に高い場合は、S136 などの良好な加工性能を備えた高級鋼を選択する必要があります。この種の鋼は、熱処理後の硬度が高く、純度が高く、研磨効果は一流であり、細部もよく制御されています。通常の素材ではこの効果を出すのは難しいです。
キーポイント 4: 予算と時間の計画はどのくらいですか?
プラスチック部品を加工するときに最初に考慮する必要があるのは、お金と時間です。
- 時間は限られており、予算も低いため、特に初期検証や小規模バッチの場合、アルミ金型がほぼ唯一の選択肢となります。サンプルは数週間で作成でき、コストははるかに低くなります。アルミニウム金型の寿命には限りがあることを忘れないでください。主な問題は、アルミニウム金型を製造できるかどうか、またどれだけ速く製造できるかということです。
- 焦らず、長期的な費用対効果を追求してください。今後数年間で数百万個の部品を生産することを重視し、各部品のコストが最も低い場合は、鋼製金型に投資することが絶対に賢明です。初期段階ではより多くの費用がかかりますが、後で各ピースのコストは大幅に薄まり、 金型の寿命もっと長くなります。
金型材料を選択する際の核心は、どれだけの量を作りたいか、どのようなプラスチックを使用するか、部品の細かさ、そしてお金と時間のバランスをどうするかということです。
「経営の第一人者であるピーター・ドラッカーはこう言いました。効率とは物事を正しく行うことであり、有効性とは正しいことを行うことです。」
金型エンジニアリングでは、科学的な材料の選択が効果を達成するための重要な出発点となります。これら 4 つの要素を明確にすることで、プロジェクトに適切なコア材料を選択し、後の段階での高額なやり直しコストを回避し、プロジェクトの効率的な運営を確保できます。プロジェクトの評価が必要な場合は、お気軽にご連絡ください。JS はお客様と協力して、ソリューションを最適化する！
FAQ - 金型に関するすべての質問に答えます
質問 1: 中古の射出成形金型を購入するのは費用対効果が高いですか?
正直に言うと、通常はお勧めしません。
理由は簡単です。各射出成形金型は、特定の部品を製造し、特定の機械で動作するように調整されています。中古の金型を購入するのは通常、適合するのが困難です。オリジナルのデザインと全く同じものを作りたい場合を除き、リスクは高くなります。
確かに、中古のプラスチック射出成形金型が市場で販売されていますが、使用済みのプラスチック射出成形金型や未検証のプラスチック射出成形金型を販売のために引き取ることは、適応の問題を引き起こし、メンテナンスコストが増加し、さらには製品の品質に影響を与える可能性があります。
質問 2: 射出成形を行うにはどのような設備が必要ですか?
その核となるのは間違いなく生産の主力である射出成形機です。しかし、機械だけを持っているだけでは十分ではありません。安定した効率的な生産を確保するには、いくつかの主要な補助装置も必要です。
- 金型温度コントローラー: 製品の外観と寸法安定性に重要な金型温度を制御するために使用されます。
- チラー: 射出成形機の作動油と金型冷却水回路を冷却し、機械が過熱せず、サイクルタイムが安定するようにします。
- 乾燥機：プラスチック粒子に水分が含まれていると不良品の原因となりますので、十分に乾燥させてから給与してください。
- ロボット（ピースピッカー）：成形品を自動的に取り出し、効率を向上させ、作業の安全性を確保し、製品の一貫性を確保します。これらのデバイスは連携して射出成形ラインを適切に稼働させます。
質問 3: 信頼できるプラスチック原材料はどこで入手できますか?
BASF、DuPont、SABIC などの大手化学会社が原材料を直接供給しています。また、プラスチック粒子の専門販売業者が各地にあり、サービスがより柔軟で、小ロットの購入にも便利です。
JS として、私たちは多くの高品質のサプライヤーと長期的な協力関係を確立してきました。原材料の選択や調達ルートについてご不明な点がある場合は、喜んで経験を共有し、調達ネットワークを利用してコスト効率が高く、性能に見合った原材料を見つけるお手伝いをします。これにより、お客様の心配と労力を節約できます。
まとめ
正直に言うと、私は何年にもわたって、適切な金型材料を選択することは、単に良い鋼材を選択するほど簡単ではないことを知っています。これは、製品プロジェクト全体が成功するかどうかを直接決定します。これは単なる技術的な問題ではなく、コスト予算、プロジェクト サイクル、長期的な製品戦略などのいくつかの重要な要素も影響します。アルミニウムとスチールの間の適切なバランスを見つけることができることが、私たちのプロフェッショナリズムの価値です。
材料の選択がプロジェクトの盲点にならないようにしてください。 JS チームが正確なナビゲーションを提供します
金型材料の選定は、感覚や経験に基づいて性急に判断せず、金型の専門家に相談してください。 JSチーム当社の経験と分析ツールを使用して、霧を晴らしてください。
新製品を計画中の方で、金型材料の選択で疑問や悩みがある方は、ぜひご相談ください。
- プロジェクト情報をお知らせください。ニーズは詳細であればあるほど良いです。
- 予備的なデザインや製品情報をアップロードしてください。それが単なるコンセプト マップであっても、判断に役立ちます。
- 私と詳細にコミュニケーションしてください: についてカスタムプラスチック射出成形金型、あなたのアイデアや懸念について直接私に話してください。当社は、アルミ金型/スチール金型 (または組み合わせソリューション) の長所と短所、コストの見積もり、および専門的な提案を明確にリストした、明確な「材料選択と費用対効果の分析レポート」を 1 ～ 2 営業日以内に提供することをお約束します。
