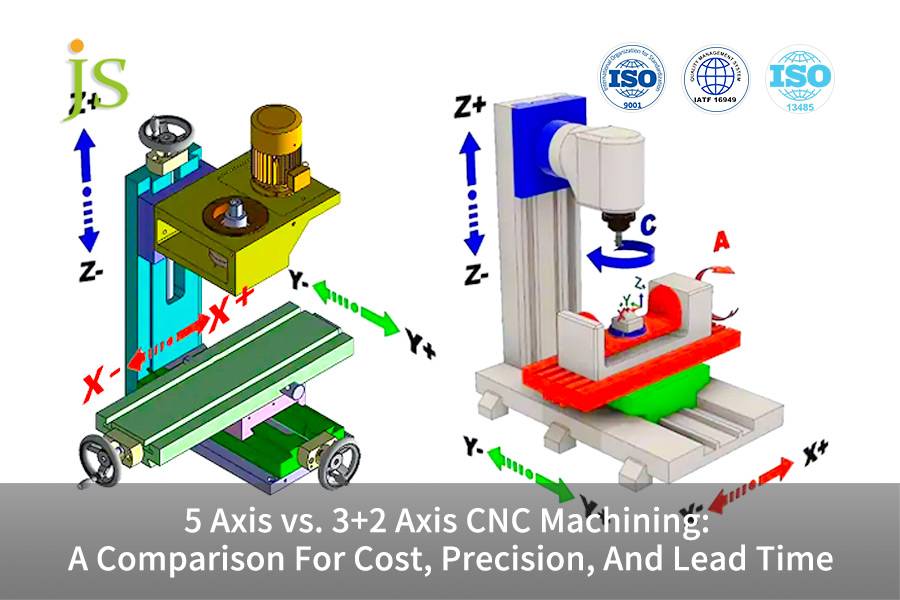

5 محاور مقابل 3 + 2 محور التصنيع باستخدام الحاسب الآلي: مقارنة للتكلفة والدقة والمدة الزمنية

خدمات التصنيع باستخدام الحاسب الآلي ذات 5 محاور لقد كانت دائمًا الحل الأساسي لتصنيع أجزاء عالية الدقة ومعقدة. هل سبق لك أن لاحظت علامات الأداة على الأسطح المنحنية أو التأخير في التسليم بعد تسليم الجزء؟

عادةً ما يكون السبب الأساسي ليس الرسومات، بل استراتيجية المعالجة، والاختلافات الفنية بين معالجة تحديد موضع المحاور 3+2 والمعالجة المتزامنة ذات 5 محاور والتي تؤثر على دقتك وكفاءتك.

تهدف هذه المقالة إلى الكشف عن الفروق الحاسمة بين التقنيتين، وشرح كيف يمكن حل اختناقات تصنيع الأجزاء المعقدة بسهولة من خلال مرافق التصنيع CNC متعددة المحاور المتخصصة. بالإضافة إلى ذلك، فإنه يناقش أيضًا سيناريوهات التطبيق الخفيف لسطح المكتب باستخدام الحاسب الآلي ذو 5 محاور.

نظرة عامة سريعة على الإجابات الأساسية

الأسئلة الأساسية	الإجابات الرئيسية	القيمة المقدمة لك
الاختلافات الأساسية بين المعالجة ذات 5 محاور و3+2 محور	إن المعالجة بالمحور 3+2 هي معالجة ما بعد تحديد المواقع، في حين أن المعالجة بـ 5 محاور هي عملية قطع متزامنة . الأول مناسب للمعالجة المستوية، بينما الثاني قادر على التعامل مع الأسطح المنحنية شديدة التعقيد.	اتخذ قرارًا سريعًا بشأن مسار العملية الذي يجب اتباعه لنوع الجزء الخاص بك.
تحسين الدقة ووقت التسليم	يتضمن اختيار خدمات التصنيع باستخدام الحاسب الآلي ذات 5 محاور الاحترافية إمكانية إعداد واحد لميزات معقدة، ويمكن أن يصل تحسين الدقة إلى 30%، ويمكن أن يصل تقليل وقت التسليم إلى 40%.	فهم القيمة الشاملة للربط متعدد المحاور للأجزاء المعقدة، وتجنب التثبيت المتكرر وفقدان الدقة الناتج عن الاختيار غير الصحيح للعملية.

الاستنتاجات الرئيسية:

• يمكن أن يصل فرق الدقة إلى 5 مرات:

يمكن أن تكون خشونة السطح لتصنيع الوصلات ذات 5 محاور للأسطح المنحنية المستمرة منخفضة حتى Ra 0.4μm، في حين أن المعالجة 3+2 محور يمكن أن تحقق Ra 1.6μm فقط لأن علامات الأداة مرئية.

• إعداد واحد = موثوقية أكبر:

يمكن للمعالجة ذات 5 محاور أن تجمع عدة إعدادات من الأجزاء المعقدة في قطعة واحدة، وبالتالي التخلص من الأخطاء الناتجة وجعلها الخيار الأفضل للأجزاء المصنعة حسب الطلب.

• تحدد الأدوات الحد الأدنى من الكفاءة:

باستخدام ملزمة مخصصة ذات 5 محاور و 5 محاور العمل الحلول يمكن تقليل وقت إعداد الأجزاء المعقدة بنسبة تزيد عن 70%.

لماذا الثقة بهذه المقارنة؟ خبرة JS Precision في خدمات التصنيع باستخدام الحاسب الآلي ذات 5 محاور

لقد كانت شركة JS Precision لاعبًا رئيسيًا في صناعة الآلات CNC ذات 5 محاور لأكثر من عشر سنوات، حيث قامت بتوريد أكثر من 10,000 قطعة من قطع غيار الآلات المخصصة للطيران والفضاء والطبية والسيارات.

يمكن لنظام معالجة التصنيع باستخدام الحاسب الآلي متعدد المحاور أن يلبي تمامًا متطلبات التصنيع باستخدام الحاسب الآلي ذات 5 محاور، مما يؤدي بشكل فعال إلى حل مشاكل نقص الدقة والمهلة الطويلة في تصنيع الآلات ذات المحاور 3+2. علاوة على ذلك، نحن قادرون على تخصيص ماكينات CNC ذات 5 محاور لسطح المكتب لإنتاج الأجزاء الصغيرة.

شهادة جودة الطيران AS9100D تم تنفيذه لضمان التتبع الكامل لعملية التصنيع لدينا. في الصناعة الطبية، على سبيل المثال، ساعدنا إحدى الشركات على الانتهاء من عمليات الزرع الجراحية من خلال تحسين خشونة السطح من Ra 2.0μm في معالجة 3+2 محور إلى Ra 0.3μm، وفي نفس الوقت، قمنا بتقليل وقت التسليم إلى النصف.

في أحد المشاريع لشركة الطيران، قمنا بتسهيل تصنيع المشبك الفردي لأجسام الصمامات الهيدروليكية، وبالتالي تجنب تراكم الأخطاء من عمليات التثبيت المختلفة وخفض معدل الخلل من 18% إلى 0.3%.

في فريقنا الفني، يتمتع كل عضو بأكثر من 5 سنوات من الخبرة العملية في التصنيع باستخدام الحاسب الآلي ذو 5 محاور. نحن قادرون على تصميم أعمال التصنيع للأجزاء التي تتطلب تصنيعًا في مواد وهياكل مختلفة.

مع أحدث المعدات من أفضل الشركات المصنعة لمراكز التصنيع ذات 5 محاور في ألمانيا وسويسرا، فإننا لا نضمن جودة التصنيع فحسب، بل أيضًا الاستقرار. بالإضافة إلى ذلك، نقدم خدمة اختيار وتشغيل ماكينات CNC ذات 5 محاور لسطح المكتب وفقًا لمتطلبات العميل.

هل ترغب في حل نقاط الألم التي تواجهك في تصنيع الأجزاء المخصصة التي يتم تصنيعها بسرعة؟ اتصل الآن بمهندسي التطبيقات في JS Precision، وأرسل معلومات الأجزاء الأساسية، وستتلقى تقريرًا مجانيًا مخصصًا لتقييم عملية خدمات التصنيع باستخدام الحاسب الآلي ذات 5 محاور. توقع نتائج التصنيع وتكاليفه بدقة، مما يمنحك ميزة تنافسية في الإنتاج عالي الكفاءة.

ما هو الفرق الأساسي بين المعالجة 3+2 محور و5 محاور؟

يعتمد اختيار عملية المعالجة المناسبة على عامل رئيسي يميز الفرق الأساسي بين المعالجة 3+2 والمعالجة ذات 5 محاور. بشكل أساسي، تشرح مبادئهم الحركية الفرق في مستوى القدرة على المعالجة والدقة التي يمكن لكل منها تحقيقها. للتوضيح:

تصنيع المحور 3+2 (القطع بعد تحديد الموضع)

يتم استخدام المحورين الدوارين فقط لضبط زاوية قطعة العمل وإبقائها ثابتة. تقوم أداة الآلة بتشغيل قطعة العمل من خلال المحاور الخطية X وY وZ فقط، وهو ما يشبه إعداد قطعة العمل قبل تصنيعها فعليًا.

تصنيع 5 محاور (الدوران أثناء القطع)

تعمل المحاور الخطية الثلاثة على مزامنة حركاتها مع المحورين الدوارين أثناء القطع، مما يؤدي إلى تغيير مواضعها وزواياها النسبية بشكل مستمر مع زاوية القطع. هذا هو الجانب الرئيسي للتصنيع باستخدام الحاسب الآلي متعدد المحاور.

الفرق في مصادر الدقة

تمشيا مع معايير الأيزو 230-2 ، تتطلب المعالجة بالمحور 3+2 العديد من تعديلات الزوايا التي تتراكم في خطأ ملامسة الأداة يتراوح من 0.02 إلى 0.05 مم. إن المعالجة ذات 5 محاور خالية من أخطاء إعادة التموضع بسبب التثبيت الفردي، وهو ما يمثل ميزتها الأساسية في الدقة.

مقارنة المعلمات الأساسية لتصنيع الوصلات ذات المحاور 3+2 و5 محاور

مؤشرات المعلمة	تصنيع المحور 3+2	تصنيع الوصلات ذات 5 محاور	أنواع الأجزاء القابلة للتطبيق	خشونة السطح	عدد دورات التثبيت
وضع الحركة	القطع بعد تحديد المواقع	الربط أثناء القطع	نظام ثقب الطائرة/البسيط	را 1.6 ميكرومتر وما فوق	ما يصل إلى 5-6 مرات
خطأ في تحديد المواقع	0.02-0.05 ملم	.000.005 مم	سطح حر/تجويف عميق	را 0.4μm وأدناه	مرة واحدة فقط
حياة الأداة	التقليدية (عرضة للاهتزاز)	تمديد بنسبة 2-3 مرات	تقويض/تجويف داخلي معقد	را 0.8μm وأدناه	مرة واحدة فقط
دورة التصنيع	طويل (بما في ذلك الوقت الضمني)	تقصير بنسبة 40-60%	أجزاء الطيران/الطبية الدقيقة	را 0.3μm وأدناه	مرة واحدة فقط

هل لا يزال من غير المؤكد ما هي عملية التصنيع المناسبة للجزء؟ قم بتحميل رسوماتك ثلاثية الأبعاد وقم بتوفير المتطلبات الأساسية للأجزاء الخاصة بك. سيقوم مهندسو JS Precision بتحليل الجدوى لك مجانًا، ومطابقة حلول التصنيع المناسبة، وتقديم نصيحة اختيار CNC ذات 5 محاور لسطح المكتب لمساعدتك على تجنب مخاطر اختيار العملية.

الشكل 1: رسم بياني يقارن أنماط الحركة لآلات CNC ذات 3+2 محاور و5 محاور، مع تسليط الضوء على الحركة خطوة بخطوة مقابل الحركة المتزامنة والاختلافات التقنية الرئيسية.

بالنسبة للآلات الكنتورية، ما هي المزايا الدقيقة التي توفرها الآلات CNC ذات 5 محاور متعددة المحاور على 3+2؟

تعتبر الأجزاء المُصنعة خصيصًا ذات الأسطح المنحنية مثل الدفاعات وشفرات التوربينات أمثلة حيث تكون القيود المفروضة على دقة المحاور 3+2 واضحة جدًا. خدمات التصنيع باستخدام الحاسب الآلي ذات 5 محاور، التي تستفيد من التصنيع باستخدام الحاسب الآلي متعدد المحاور، يمكن أن توفر مستوى أعلى من الأداء الدقيق، خاصة كما هو موضح أدناه:

مشكلة علامات الأداة في محاور 3+2

عندما يتم ضبط زاوية محور الدوران عدة مرات، قد تظهر علامات الأداة (ارتفاع 0.02-0.05 مم) عند تقاطع مسار المعالجة بسبب الأخطاء المتراكمة، وبالتالي، سوف يتأثر أداء الجزء.

ميزات وضعية الأداة المستمرة ذات 5 محاور

التغيير المستمر في وضع الأداة، والمسار السلس لنقطة تلامس الأداة، وغياب علامات المفاصل ، ومحيط السطح المنحني المستمر 0.01 مم، وخشونة السطح التي تصل إلى Ra 0.4μm.

مثال على السطح المنحني

الغرسات الطبية تتطلب توافقًا حيويًا عاليًا، ويمكن أن تؤدي علامات الأداة ذات المحاور 3+2 إلى معامل احتكاك مفرط. يمكن للوصلة ذات 5 محاور أن تحقق تصنيعًا خاليًا من الأدوات، وموازنة الأداء والدقة.

بالنسبة للأجزاء المعقدة ذات الدفعة الصغيرة، ما هو مقدار الوقت الذي يمكن أن يوفره اختيار خدمات التصنيع باستخدام الحاسب الآلي ذات 5 محاور؟

تظل المهلة الزمنية نقطة ألم كبيرة في تصنيع الأجزاء المعقدة ذات الدفعات الصغيرة. يمكن أن تساعد خدمات التصنيع باستخدام الحاسب الآلي ذات 5 محاور في تقليل وقت الإنتاج بشكل كبير من خلال مزايا العملية، بما في ذلك:

لقط الأمثل

في حين أن تصنيع المحور 3+2 يتطلب عادةً 5-6 عمليات تثبيت، فإن التصنيع باستخدام الحاسب الآلي ذو 5 محاور يمكن أن يؤدي جميع العمليات في عملية تثبيت واحدة، وبالتالي تقليل وقت التثبيت بنسبة 70%.

إزالة النفقات الخفية

إن أوقات النقل والمحاذاة، التي لا تكون واضحة بسهولة، والتي تنتج عن عمليات التثبيت المتعددة في معالجة محور 3+2، تمثل 40% من إجمالي وقت المعالجة. إن تنفيذ المعالجة بـ 5 محاور يمكن أن يتجنب ذلك تمامًا، وبالتالي يمكن تقليل وقت المعالجة الإجمالي بنسبة 40%-60%.

مثال

JS Precision هي شركة توفر قطع غيار لزراعة العظام لشركة طبية. استغرق تصنيع 3+2 محاور 3 أسابيع، في حين أن التصنيع باستخدام الحاسب الآلي ذو 5 محاور كان قادرًا على تحقيق الدقة المطلوبة في 5 أيام عمل فقط.

بالنسبة للأجزاء المخصصة ذات التجاويف العميقة والبروزات، لماذا تعتبر المحاور الخمسة أفضل للأجزاء المصنعة حسب الطلب؟

عندما يتعلق الأمر أجزاء تشكيله مخصصة مع التجاويف العميقة والقطع السفلية، يكون المحور 3+2 محدودًا بعض الشيء من حيث إمكانية الوصول إلى الأداة والصلابة. للتغلب على هذه المشكلات، يعد الارتباط بخمسة محاور هو الخيار الأفضل، راجع الميزات البارزة أدناه:

• مشكلات صلابة المحور 3+2: زيادة تراكب الأداة أمر ضروري عند معالجة التجاويف العميقة. ومن ثم، مع كل زيادة بمقدار 10 مم في البروز، تقل الصلابة بنسبة 30% مما يؤدي إلى اهتزازات وبالتالي تدهور الجودة.
• تجنب العوائق ذات 5 محاور: ميزة الأداة القابلة للإمالة تعني أنه يمكن تشكيل مناطق التجويف العميق باستخدام أداة قصيرة وبالتالي تجنب مشكلة الصلابة. بالإضافة إلى ذلك، تبقى الأداة في أفضل زاوية قطع مما يساعد على إطالة عمرها حتى 2-3 مرات.
• 5 محاور مقابل 3+2 إمكانية الوصول: المحور 3+2 غير قادر على تشكيل تجاويف داخلية معقدة وتقويض في خطوة واحدة. من ناحية أخرى، يتمتع الارتباط ذو 5 محاور بميزة إمكانية الوصول الكامل للأداة ، وبالتالي تمكين حرية التصميم.

الشكل 2: يقوم مركز التصنيع باستخدام الحاسب الآلي متعدد المحاور بقطع قطعة عمل معدنية كبيرة ومعقدة ذات ميزات أسطوانية.

بالمقارنة مع الملازمة القياسية، كيف يمكن للملزمة المخصصة ذات 5 محاور تمكين تحديد المواقع والتثبيت السريع للأجزاء المعقدة؟

تلعب التركيبات دورًا مهمًا في تحقيق عمليات تصنيع دقيقة وفعالة. تشمل فوائد الملزمة ذات 5 محاور وعقد العمل ذو 5 محاور ما يلي:

خطر تداخل الملزمة القياسية

عادة، الملزمة العادية يمكن أن تحد من حركة المغزل والأداة في عمليات المعالجة الدوارة ذات 5 محاور لأنها طويلة جدًا. وهذا يعني أن زوايا المعالجة ستكون محدودة وسيلزم عمل أدوات تثبيت جديدة لتلك الزوايا التي لا يمكن الوصول إليها في العملية الأولى.

مزايا تصميم الملزمة ذات 5 محاور

إنه منخفض جدًا في الارتفاع (50-70 مم)، مما يجعل من الممكن الحصول على قوة تثبيت عالية، ويتجنب التداخل، ويوفر تثبيتًا ثابتًا ويدعم التغييرات السريعة، وبالتالي يتم تقليل وقت التثبيت من 15 دقيقة إلى دقيقتين .

نظام الأدوات المرنة

تتبنى JS Precision أ ملزمة 5 محاور كمركز، جنبًا إلى جنب مع الفك سريع التغيير وتحديد موضع نقطة الصفر، مما يجعله سريعًا للغاية في التغيير إلى أجزاء مختلفة ومثاليًا لتصنيع الدفعات الصغيرة المتعددة التنوع.

معلمات الأداء الأساسية المختلفة ذات 5 محاور

نموذج الملزمة ذو 5 محاور	ارتفاع لقط (مم)	أقصى قوة لقط (كيلو نيوتن)	وقت التثبيت (دقيقة)	نوع الجزء المتوافق	دعم التغيير السريع؟
SC5X	65	50	2	جسم صمام كبير ومعقد	نعم
C5X	70	40	3	أجزاء قوس متوسطة الحجم	لا
غريبوس-5X	55	40	1.5	مهاوي الدقة الصغيرة	لا
C2.0	60	50	2.5	أجزاء متعددة ومتنوعة بكميات صغيرة	نعم
ج3	50	16	1	أجزاء طبية مصغرة	نعم

هل تبحث عن الحل الأمثل لتثبيت العمل على 5 محاور للأجزاء المعقدة لديك؟ اتصل بـ JS Precision للحصول على اختيار مجاني للتركيبات ونصائح لتحسين التثبيت.

الشكل 3: ملزمة مخصصة ذات 5 محاور مع فكوك متناظرة تثبت بشكل آمن قطعة عمل معدنية داخل مركز التصنيع.

كيف يؤثر الاختيار بين المحور 3+2 والمحور 5 على وقت التسليم المحدد والتكلفة؟

يؤثر القرار بين المحور 3+2 والوصلة ذات 5 محاور على التسعير، والمهلة الزمنية، وتكلفة الأجزاء المصنعة حسب الطلب.

• التكاليف الخفية: يمكن أن يؤدي الوقت والفحص وتكاليف الخردة الناجمة عن عمليات التثبيت المتعددة على محاور 3+2 إلى رفع إجمالي تكاليف المعالجة بنسبة 30% إلى 50%.
• القيمة لكل عملية تثبيت: عملية تثبيت واحدة لآلة ذات 5 محاور كافية لإزالة التكاليف المخفية. وبالتالي، إذا تم أخذ جزء الدعامة المعقدة كمثال، فإن تكلفة العمالة لمثبت المحور 3+2 تبلغ 200 دولار، في حين أن تكلفة المحاور الخمسة تبلغ 50 دولارًا فقط، وبالتالي توفير 75%.
• ميزة المهلة الزمنية: في حين أن معدل الساعة للأدوات الآلية ذات 5 محاور أعلى بنسبة 30% إلى 50%، إلا أنه من خلال عدم الاضطرار إلى الانتظار بين العمليات، تكون دورة المعالجة الإجمالية أقصر، وبالتالي تسعير أفضل ومدة زمنية أفضل.

متى يجب أن أختار خدمات التصنيع باستخدام الحاسب الآلي ذات 5 محاور بدلاً من 3+2؟

العامل الحاسم بين المحور 3+2 والوصلة ذات 5 محاور هو في الأساس الجزء الخاص بك وخصائصه، وحجم الدفعة، والمواد. النقاط الرئيسية ينبغي أن تكون:

هندسة الجزء

إذا كنت تتعامل مع أجزاء مستوية أو بسيطة، فمن الأفضل استخدام محور 3+2 لتقليل النفقات، عندما يتعلق الأمر بالأسطح ذات الشكل الحر، والتجاويف العميقة، والأجزاء السفلية ، فإن 5 محاور هي الطريقة التي يجب اتباعها لضمان الدقة، بالنسبة للأجزاء الخفيفة الصغيرة، سطح المكتب 5 محاور CNC هو خيار جيد.

حجم الدفعة

إذا كنت تقوم بعمل قطعة واحدة أو دفعة صغيرة (<100 قطعة)، فاختر 5 محاور لتجنب تكلفة التركيبات المتعددة، وبالنسبة للدفعات الكبيرة، من الضروري تقييم المفاضلة بين وقت دورة الماكينة وتكاليف التركيبات.

صلابة المواد

عند العمل مع مواد يصعب تشغيلها آليًا مثل الفولاذ المقسى وسبائك التيتانيوم، يمكن أن توفر وصلة 5 محاور في حد ذاتها تحكمًا ثابتًا في حمل الرقاقة ، وبالتالي يتم تقليل تآكل الأداة بشكل كبير.

كيفية تقييم دقة الارتباط لمصنعي مراكز التصنيع ذات 5 محاور؟

من الضروري اختيار ما يمكن الاعتماد عليه 5 مصنعي مراكز تصنيع المحاور إذا كنت تريد ضمان الدقة. فيما يلي الجوانب الرئيسية التي يجب مراعاتها عند التقييم:

وظيفة RTCP

قلب المعالجة الأصلية ذات 5 محاور، فهو يحافظ على النقطة المركزية للأداة دون تغيير. بدون هذه الميزة، لا يمكن تحقيق دقة عالية في تصنيع الوصلات.

مؤشرات الدقة

يجب أن تتوافق المعدات ذات الدرجة الصناعية مع دقة تحديد المواقع التالية ≥0.005 مم، والتكرار ≥0.003 مم، ودقة المحور الدوار ≥0.001 درجة.

اختلافات المعدات

يمكن للآلة المكتبية ذات 5 محاور أن تكون دقيقة فقط من 0.01 إلى 0.02 مم، وبالتالي فهي مناسبة للأجزاء منخفضة الدقة، والمعدات الصناعية التي يمكنها تحقيق دقة أقل من أو يساوي 0.005 مم مناسبة للتصنيع عالي الدقة.

صلابة أداة الآلة

كلما كانت الآلة نفسها أثقل، كلما زاد احتمال أن يكون السرير مصنوعًا من صب المعادن، ومن المرجح أن يتم تصلب الحزوز الدليلية، كلما كانت الصلابة أفضل، مما يجعل الآلة أكثر ملاءمة لمعالجة المواد التي يصعب تصنيعها آليًا.

هل تريد التعرف على تقنيات اختيار المعدات الرائدة في مجال تصنيع مراكز التصنيع ذات 5 محاور؟ قم بتنزيل "التقرير التمهيدي الخاص باختيار الأدوات الآلية ذات 5 محاور" الخاص بـ JS Precision لإتقان أساليب التقييم الاحترافي والنقاط الرئيسية في الاختيار.

دراسة حالة JS Precision: الوصلة ذات 5 محاور تحول 17 دورة تثبيت لأجسام الصمامات الهيدروليكية الفضائية إلى دورة تثبيت واحدة

تحدي

أحد أجزاء جسم الصمام الهيدروليكي الفضائي عبارة عن مكون آلي مخصص عالي الدقة. وهي مصنوعة من سبائك الألومنيوم 7075-T6 . يحتوي الجزء على 36 فتحة دقيقة و4 ممرات زيتية متقاطعة و2 هيكل تجويف عميق.

استخدم المورد الأول عملية محور 3+2 مع 17 مشبكًا و5 دورات للماكينة. كانت دقة موضع الثقب ±0.05 مم، لكن خشونة الجدار الداخلي للتجويف العميق كانت فقط Ra 3.2μm ، مما أدى إلى معدل خلل قدره 15% وتأخير التسليم لمدة 8 أسابيع."

حل

من خلال السماح بالاستفادة من الخبرة المكتسبة من عمليات التصنيع باستخدام الحاسب الآلي ذات 5 محاور، قام فريق JS Precision بتغيير مسار عملية التصنيع باستخدام الحاسب الآلي متعدد المحاور للجزء على النحو التالي:

1. ثورة الأدوات:

لربط جميع أسطح المعالجة بشكل فردي وإزالة الأخطاء الناتجة عن أدوات التثبيت المتعددة، تم تنفيذ حل مخصص لإمساك العمل بخمسة محاور باستخدام ملزمة منخفضة الارتفاع ذات 5 محاور مع نظام التغيير السريع بنقطة الصفر.

2. تحسين مسار الأدوات:

من خلال استخدام استراتيجيات البرمجة عالية المستوى ل التصنيع باستخدام الحاسب الآلي متعدد المحاور ، تم استخدام الطحن المدروي مع إمالة الأداة لميزات التجويف العميق، وبالتالي تم تقليل عبء الأداة من 120 مم إلى 60 مم وتم تحسين صلابة الأداة.

3. التفتيش داخل الجهاز:

من خلال استخدام مسبار أداة الآلة، أجرى الفريق تعويضًا لردود الفعل ذات الحلقة المغلقة لجميع الأبعاد الحرجة في عملية تثبيت واحدة . ساعدت هذه العملية في تصحيح أخطاء المعالجة في الوقت الفعلي وضمان دقة قطعة العمل.

نتائج

بعد إعادة معالجته باستخدام CNC ذو 5 محاور، كان جسم الصمام الهيدروليكي قادرًا على تحقيق ترقية كاملة لأداء الآلات الخاصة به:

• تم تحسين دقة موضع الثقب من ±0.05 مم إلى ±0.01 مم.
• تم تقليل خشونة الجدار الداخلي للتجويف العميق من Ra 3.2μm إلى Ra 0.8μm.
• تم اختصار إجمالي وقت المعالجة بشكل كبير من 35 ساعة إلى 12 ساعة، كما تم تقليل وقت التسليم من 10 أسابيع إلى 3 أسابيع.
• انخفض معدل العيوب من 15% إلى 0.5%، وانخفضت تكاليف المعالجة الإجمالية لكل جزء بنسبة 42%.

هل لديك احتياجات تصنيع أجزاء معقدة مماثلة وتريد حلاً سريعًا؟ اتصل بالخط الساخن لخدمة JS Precision الآن لتحديد موعد لاستشارة فردية مع أحد المهندسين. من خلال الاستفادة من مزايا تكنولوجيا التصنيع باستخدام الحاسب الآلي متعدد المحاور، سنقوم بتخصيص حل تصنيع مخصص لك، مما يؤدي إلى حل تحديات التصنيع الخاصة بك بكفاءة.

الأسئلة الشائعة

س 1: ما هي تكلفة المعالجة بخمسة محاور مقارنة بالمعالجة بمحور 3+2؟

يعد معدل المعالجة بالساعة بخمسة محاور أكثر تكلفة بحوالي 30-50% من المعالجة بالمحور 3+2، ومع ذلك، فهي قادرة على إزالة التكاليف الخفية تمامًا وبالتالي يمكن تقليل تكلفة المعالجة الإجمالية للأجزاء المعقدة بنسبة 20-40%، مما يؤدي بشكل أساسي إلى فعالية أفضل من حيث التكلفة.

س2: هل برمجة 5 محاور صعبة؟

نعم، إنه أمر صعب إلى حد ما ويتطلب فهمًا عميقًا لاستراتيجيات مكافحة ناقلات الأمراض متعددة المحاور. JS Precision قادر على توفير تحليل سوق دبي المالي للمساعدة في تحسين التصميم وتسهيل عملية البرمجة.

Q3: ما هي العلامات التجارية للأدوات الآلية ذات 5 محاور التي تستخدمها؟

لضمان دقة واستقرار المعالجة المتزامنة متعددة المحاور، فإننا نستخدم في الغالب علامات تجارية من الدرجة الأولى مثل Hermle (ألمانيا)، Mikron (سويسرا)، وMazak (اليابان).

س 4: هل هناك حد أدنى لكمية الطلب؟

ليس لدينا حد أدنى لكمية الطلب. نظرًا لكوننا متخصصين في مجال معالجة الأجزاء الصغيرة والدقيقة للغاية، يمكننا قبول طلبات قطعة واحدة ومع ذلك سيظل بإمكانك الوصول إلى خدمات التصنيع المتزامنة الاحترافية ذات 5 محاور.

س 5: ما هو مستوى الدقة الذي يمكن أن تحققه المعالجة ذات 5 محاور؟

يمكن أن يوفر باستمرار دقة تحديد موضع تبلغ ±0.005 مم وقابلية تكرار تبلغ ±0.003 مم وهو ما يكفي لمعالجة الأجزاء المخصصة عالية الدقة.

س 6: ما هي المهلة النموذجية لتصنيع 5 محاور؟

عادة ما تكون المهلة الزمنية لعينة واحدة حوالي 5-7 أيام عمل ، في حين أن المهلة الزمنية للدفعة هي 2-4 أسابيع، وهي أقصر بكثير من المعالجة بالمحور 3+2. إذا كنت بحاجة إلى معالجة أسرع، فما عليك إلا أن تسأل وسنبذل قصارى جهدنا للمساعدة.

س 7: هل يمكنك تصنيع الفولاذ المقسى؟

لدينا قدرات طحن صلبة ويمكننا إنهاء الفولاذ المقسى HRC58-62 للماكينة مباشرة، وبالتالي تقليل عملية EDM اللاحقة وزيادة كفاءة التصنيع لدينا.

س 8: كيف يمكنك التأكد من اتساق الدفعة؟

بمساعدة نظام تحديد موضع نقطة الصفر والتحكم في عملية SPC، فإننا نراقب عملية التصنيع بأكملها. وبالتالي، نحن قادرون على التأكد من أن خطأ الدفعة للأجزاء المخصصة لا يتجاوز 0.01 مم.

ملخص

يعد المحور 3+2 والربط المكون من 5 محاور أكثر من مجرد ترقيات للعملية. إنهما زوجان من الحلول يتكيف كل منهما مع أجزاء مختلفة. يلعب اختيار العملية المناسبة دورًا حاسمًا في تحقيق التوازن بين الدقة والمهلة الزمنية والتكلفة.

إذا كانت الأجزاء معقدة، فيجب على المرء أن يلجأ إلى خدمات التصنيع باستخدام الحاسب الآلي ذات 5 محاور لتحقيق تحويل مخططات التصميم إلى كائنات حقيقية بسرعة.

يمكن لـ JS Precision، من خلال المعدات ذات المستوى العالمي والعمليات الناضجة وسنوات من الخبرة، أن تزيل معظم مشاكل التشغيل لديك، إن لم يكن جميعها.

لا تدع الاختيار غير السليم للعملية يؤدي إلى تآكل كفاءة الإنتاج لديك. أرسل رسوماتك ثلاثية الأبعاد إلى JS Precision الآن ، وستتلقى تقييمًا احترافيًا للعملية في غضون 4 ساعات. اسمح لفريق الخبراء لدينا بحماية عملية تصنيع الأجزاء الخاصة بك!
