كيفية استخدام الأذرع الآلية ذات 5 محاور للتصنيع: دليل لتصنيع الطيران واختيار الموردين

أ ذراع آلي ذو 5 محاور هي إحدى الأدوات الرئيسية في صناعة الطيران، وهي تُحدث ثورة في عملية الإنتاج من خلال التغلب على قيود الآلات التقليدية.

على سبيل المثال، آلات الطحن العملاقة التقليدية غير قادرة على الوصول إلى التجاويف الداخلية الصغيرة للأجزاء المعقدة مثل الأقراص ذات الشفرات المتكاملة ومفاصل معدات الهبوط، في حين أن الأدوات الآلية المستقلة لها عائد طويل على فترات الاستثمار .

يمكن للذراع الآلية المفصلية القابلة للتكيف أن تتعمق في الأجزاء للتنظيف والتصنيع في الموقع، وبالتالي زيادة معدل دوران العمل بشكل كبير.

سننظر هنا في كيفية استخدامه لحل مشكلات القولبة، ومع الأخذ في الاعتبار فوائد التصنيع باستخدام الحاسب الآلي ذو 5 محاور، نوفر للشركات حلول تصنيع مناسبة.

نظرة عامة على الإجابة الأساسية

الأبعاد الأساسية	الاستنتاجات الرئيسية
منطق الاختيار	للحصول على قطع نقي، خذ ذراعًا آليًا ذو 5 محاور، ولتعدد المهام، خذ ذراعًا آليًا صناعيًا ذو 6 محاور.
المزايا التقنية	يمكن للمعالجة المتزامنة ذات 5 محاور أن تقلل من تراكب الأداة بنسبة 30%، وتساعد على منع الثرثرة، وكذلك تحسين إزالة الرقائق.
تقييم الموردين	يجب أن تكون المعايير الرئيسية هي الاستقرار الحراري، وشهادة AS9100، وأمثلة لتصنيع مكونات الطيران المماثلة.
أداء الصلابة	متى سبائك التيتانيوم يتم طحنها، ويتم تقليل اهتزاز المؤثر النهائي للذراع الآلي ذو 5 محاور بحوالي 40% مقارنة بالذراع ذو 6 محاور.
كفاءة العملية	يمكن للمعالجة المتزامنة ذات 5 محاور التخلص من بعض الإعدادات، وبالتالي يمكن تحسين كفاءة المعالجة على قرص المكره بشكل عام بأكثر من 25%.
مقاييس الموردين	يعد معدل إعادة الشراء الذي يزيد عن 30% أحد العلامات الرئيسية للموثوقية عند النظر إلى أفضل الشركات المصنعة لمراكز تصنيع المحاور الخمسة.

الوجبات السريعة الرئيسية:

• الصلابة تساوي الدقة: يتم تقليل اهتزاز المؤثر النهائي للذراع الآلي ذو 5 محاور بنسبة 40% تقريبًا عند طحن سبائك التيتانيوم، مقارنةً بالذراع الآلي ذو 6 محاور.
• تحدد العملية النجاح أو الفشل: تساعد المعالجة المتزامنة ذات 5 محاور على تقليل عدد الإعدادات، وبالتالي يمكن رفع كفاءة المعالجة الإجمالية للقرص المكره بأكثر من 25%.
• البيانات هي أساس الثقة: يعد معدل إعادة الشراء الذي يزيد عن 30% أحد المؤشرات الرئيسية للموثوقية عند النظر إلى الشركات المصنعة لمراكز التصنيع ذات 5 محاور.

لماذا تثق بهذا الدليل؟ خبرة JS Precision في خدمات التصنيع باستخدام الحاسب الآلي ذات 5 محاور

تم استخلاص كل استنتاج في هذه المقالة من خبرة JS Precision العملية التي تزيد عن 15 عامًا في تصنيع الآلات CNC ذات 5 محاور، بالإضافة إلى تنفيذها الفعال لخدمات التصنيع لأكثر من 200 شركة طيران في جميع أنحاء العالم.

لقد نجحنا في تصنيع أكثر من 1000 نوع من مكونات الفضاء الجوي ذات 5 محاور، والتي تغطي المكونات الأساسية مثل الأقراص ذات الشفرات المتكاملة ودعامات معدات الهبوط، والتي خففت بشكل مباشر من نقاط الألم في الآلات الفضائية.

في استخدام الأذرع الآلية ذات 5 محاور، قطعنا كل الطريق من اختيار المعدات وتصحيح الأخطاء إلى تنفيذ الإنتاج الضخم ، وتوصلنا إلى حلول موحدة للمواد التي يصعب تصنيعها آليًا مثل سبائك التيتانيوم وسبائك Inconel 718 عالية الحرارة ( شهادة الأيزو 9001:2015 يوفر أساسًا قويًا لضمان الجودة طوال العملية بأكملها.)

لقد قمنا بمساعدة إحدى شركات الطيران الأوروبية في التغلب على مشكلة الاهتزاز في تصنيع الأقراص ذات الشفرات المتكاملة، مما أدى إلى انخفاض خردة منتجاتها من 18% إلى 0.5%.

بالإضافة إلى ذلك، لقد قمنا أيضًا بتصنيع هياكل المقصورة الكبيرة جدًا في الموقع لمعاهد أبحاث الفضاء الجوي المحلية، وبالتالي، وفرت المعاهد أكثر من 500000 دولار من تكاليف نقل المعدات وتكاليف التثبيت الثانوية.

فيما يتعلق بدمج حلول المحاور الخمسة، فإننا قادرون على تقديم حلول مخصصة بدءًا من النموذج الأولي وحتى الإنتاج الضخم بمعدل كامل اعتمادًا على حجم الإنتاج الخاص بالعميل . علاوة على ذلك، لدينا طرق تحسين العملية الأساسية للتصنيع المتزامن لـ 5 محاور، والتي يمكن أن تزيد من عمر الأداة بنسبة 40% في المتوسط.

يغطي هذا الدليل الجانب الفني بالإضافة إلى تجميع لخبرتنا العملية إلى حد كبير، مما يساعد الشركات على تجنب الأخطاء في الاختيار والمعالجة.

هل ترغب في العثور سريعًا على حل مناسب لتصنيع الذراع الآلية ذات 5 محاور؟ اتصل الآن بمهندسي JS Precision، وأخبرهم بمتطلبات المواد والتصنيع الخاصة بك، ويمكنك الحصول على ورقة تخطيط عملية مخصصة مجانًا.

لماذا نختار ذراع روبوت مفصلية بدلًا من CNC التقليدي لمكونات الفضاء الجوي المعقدة؟

إن معدات التصنيع CNC التقليدية ذات 5 محاور ليست مرنة جدًا ويمكنها فقط تصنيع مكونات الفضاء المعقدة إلى حد محدود. يمكن لذراع الروبوت المفصلية، إلى جانب المزايا التكنولوجية للأذرع الآلية ذات 5 محاور، حل هذه المشكلات بالطرق الثلاث التالية:

1. إمكانية الوصول وتجنب العوائق:

الآلات التقليدية ثابتة بأشكالها، وبالتالي لا تستطيع الدخول إلى التجاويف المعقدة، ذراع روبوتية مفصلية نظرًا لهيكلها متعدد المفاصل، يمكنها تجنب الاصطدام، ويمكن للأذرع الآلية ذات 5 محاور وضع رأس المعالجة بدقة في الفتحات الصغيرة جدًا .

2. تصنيع المكونات الكبيرة جدًا في الموقع:

من المستحيل تصنيع الكبائن الكبيرة جدًا باستخدام أدوات الآلات التقليدية. يمكن تركيب ذراع آلية ذات 5 محاور على AGV للتصنيع المتنقل، وبالتالي فإن التثبيت الثانوي ليس ضروريًا. عند دمجها مع التصنيع باستخدام الحاسب الآلي ذو 5 محاور، يتم ضمان التفاوتات ( معايير السلامة ANSI/RIA R15.06-2012 ).

3. ميزة التكلفة لإنتاج دفعة صغيرة:

يتم إنتاج دفعات صغيرة من مكونات الفضاء الجوي مع مجموعة كبيرة ومتنوعة. تتضمن الأدوات الآلية المخصصة تكاليف عالية للاستثمارات ومعدل استخدام منخفض، والذراع الآلية ذات 5 محاور تمثل 60% فقط من ذلك وتوفر استخدامات متعددة وعائد استثماري يزيد عن 30%.

هل تريد التحقق من مدى ملاءمة ذراع الروبوت المفصلية لتصنيع مكوناتك؟ أرسل رسومات CAD المكونة الخاصة بك إلى JS Precision، وسنقدم تحليلًا مجانيًا لجدوى التصنيع ونطابق نموذج الذراع الآلي المناسب ذو 5 محاور.

5 محور روبوت الذراع مقابل. ذراع الروبوت الصناعي ذو 6 محاور: أي واحد يوفر الدقة التي تحتاجها؟

في مجال تصنيع الطائرات، فإن عدد المحاور هو ما يحدد الدقة والكفاءة. تتمثل الاختلافات الأساسية بين ذراع الروبوت ذو 5 محاور وذراع الروبوت الصناعي ذو 6 محاور في الصلابة والقدرة على التكيف مع الآلات كما هو موضح أدناه:

1. الأسباب التي تجعل المحاور الستة غير مناسبة لقطع ثقل الموازنة:

أ ذراع روبوت صناعي 6 محاور مثالي لتجميع الأشياء والتعامل معها ويمكن أن يصل إلى مستوى اهتزاز منخفض يصل إلى 0.02 مم عند طحن سبائك التيتانيوم الكابولي، وذراع الروبوت ذو 5 محاور عبارة عن هيكل مدمج وصلب، ويتم تقليل اهتزاز النهاية، ويتم تقليل المستجيب بحوالي 40٪ عند مقارنته بذراع 6 محاور.

2. السبب الرئيسي وراء المعالجة المتزامنة ذات 5 محاور لتحقيق تشطيب السطح:

تعد المعالجة المتزامنة ذات 5 محاور هي قلب المعالجة القرصية لتوربينات الفضاء الجوي. ذراع الروبوت ذو 5 محاور قادر على إنهاء الأسطح المنحنية المعقدة دفعة واحدة، ويمكن تحقيق خشونة سطح تبلغ 8 ميكروبوصات، وهو أفضل من المعالجة بـ 6 محاور.

هل تريد أن تحدد بدقة ما إذا كان ذراع الروبوت ذو 5 محاور أو ذراع الروبوت الصناعي ذو 6 محاور أكثر ملاءمة لمهمة التصنيع الخاصة بك؟ أرسل متطلبات التصنيع الخاصة بك إلى JS Precision الآن، وسنقدم لك تقييمًا احترافيًا مجانيًا لاختيار المحور الخاص بك، بالإضافة إلى حل لضمان دقة العملية.

كيف تحل المعالجة المتزامنة ذات 5 محاور تحديات المواد الفضائية؟

يشكل تحويل المواد الفضائية تحديات كبيرة في المقام الأول. تساعد تقنية المعالجة المتزامنة ذات 5 محاور أذرع الروبوت ذات 5 محاور على حل هذه المشكلات وفي النهاية، تصبح مكونات الطيران ذات 5 محاور هي الدعامة الأساسية:

1. أداة التقصير المتدلية، التغلب على التجاويف العميقة والجدران الرقيقة:

أدوات التصنيع التقليدية التي يزيد حجمها عن 150 مم تنطوي على مخاطر عالية للاهتزاز. يمكن للمعالجة المتزامنة ذات 5 محاور أن تقلل من التراكم بنسبة 30% ، وبالتالي يتم ضمان المعالجة المستقرة لسبائك Inconel 718 عالية الحرارة والتجويف العميق.

2. تحسين إزالة الرقائق وتبديد الحرارة، والتعامل مع أجزاء سبائك الألومنيوم ذات الجدران الرقيقة:

5 محاور بالقطع المتزامن قادر على التحكم في وضعية الأداة التي تؤدي إلى تشوه أقل، وعندما يتم استخدام مبرد عالي الضغط لإزالة الرقائق، يتم تحقيق تشكيل الشبكة مما يقلل من نفايات المواد بنسبة 15%-25% .

3. معلمات العملية للتصنيع المتزامن خماسي المحاور للمواد الفضائية المختلفة:

نوع المادة	سرعة دوران الأداة (ص/دقيقة)	معدل التغذية (مم/دقيقة)	أداة المتراكمة (مم)	خشونة السطح (μ بوصة)
سبائك التيتانيوم Ti-6Al-4V	1200	150	80	10
إنكونيل 718	800	100	70	12
سبائك الألومنيوم الفضائية 7075-T6	3500	500	90	6
مادة مركبة من ألياف الكربون	2000	200	60	8

ما هي مكونات الطيران المحددة ذات المحاور الخمسة التي تتطلبها أكثر من الروبوت الخاص بك؟

تتطلب المكونات الفضائية المختلفة لتصنيع 5 محاور أذرع روبوتية ذات 5 محاور مع ميزات أداء مختلفة. يجب أن تركز كل حلول المحاور الخمسة المناسبة على النقاط الرئيسية الخاصة بها.

متطلبات المكونات الرئيسية هي كما يلي:

• الأقراص ذات الشفرات المتكاملة (Blisks): الشفرات رفيعة وملتوية بشكل حاد، لذا فهي تتطلب الاستجابة الديناميكية لذراع الروبوت ذو 5 محاور لتكون قوية جدًا ويجب أن تكون دقة الاستيفاء 0.001 مم في المعالجة المتزامنة ذات 5 محاور.
• دعامة جهاز الهبوط: أجزاء كبيرة من سبائك التيتانيوم تتضمن الكثير من عمليات التصنيع، وبالتالي، حلول 5 محاور يجب أن يكون ذو صلابة عالية وقدرة ممتازة على إزالة الرقائق، ويجب أن يكون عزم دوران المغزل 80 نيوتن متر على الأقل .
• قاعدة مشغل Mars Rover: باستخدام مواد خاصة والسماح فقط بتفاوت قدره ±0.0002 بوصة، يجب أن يكون ذراع الروبوت ذو 5 محاور مجهزًا بنظام تعويض مقياس تداخل الليزر .
• ألواح جسم الطائرة المصنوعة من المواد المركبة: المواد غير المعدنية التي يصعب تصنيعها للغاية، يجب أن يكون ذراع الروبوت ذو 5 محاور مجهزًا بجهاز مخصص لاستخراج الغبار ومعالجة الختم.

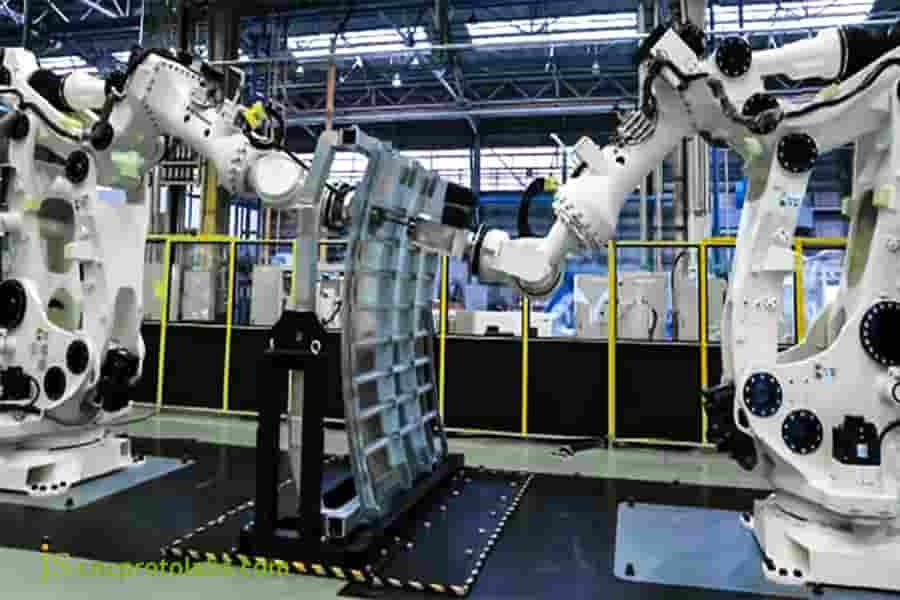

الشكل 1: يعمل ذراعان آليان أبيضان بخمسة محاور في نفس الوقت على جانبين متقابلين من مكون فضائي معدني كبير في بيئة صناعية.

كيفية تقييم الشركات المصنعة لمراكز تصنيع الآلات ذات 5 محاور: ما وراء ورقة المواصفات

يعد اختيار الشركات المصنعة الموثوقة لمراكز التصنيع ذات 5 محاور أمرًا ضروريًا لجودة تصنيع الطائرات. لا يمكن للمرء أن يعتمد فقط على ورقة المواصفات وحدها، بل يجب عليه إجراء تقييم شامل للمكونات الأساسية وحالات التطبيق وأنظمة الجودة.

يمكن للمصنعين ذوي الجودة العالية تقديم حلول كاملة ذات 5 محاور تضمن تصنيعًا مستقرًا.

1. إمكانية تتبع المكونات الأساسية:

من النقاط التي يجب مراعاتها أثناء تقييم الشركات المصنعة لمراكز التصنيع ذات 5 محاور هو السؤال عن العلامة التجارية للمغزل وقضبان التوجيه ومسامير الرصاص وأنظمة التحكم. يمكن للمغازل عالية الجودة إدارة التحكم في التشوه الحراري في حدود 0.002 مم .

2.حالات التطبيق والتحقق من العملية:

وهو شرط ل 5 مصنعي مراكز تصنيع المحاور لإنتاج مقاطع فيديو تصنيع مماثلة، مع التركيز بشكل خاص على كسر شرائح سبائك التيتانيوم وتكنولوجيا التبريد الداخلي. يمتلك المصنعون الذين لديهم خبرة في معالجة الدُفعات عمليات أكثر نضجًا.

3. نظام الجودة والتفتيش الموقعي:

تعتبر شهادة AS9100 مطلبًا أساسيًا. من الضروري إجراء عمليات تفتيش موقعية لمعدات الاختبار. يقدم الموردون الذين لديهم معدل إعادة شراء أكبر من 30% خدمات ما بعد البيع أكثر استقرارًا ولديهم مخاطر تعاون أقل.

مؤشرات ومعايير التقييم الأساسية لمصنعي مراكز التصنيع ذات المحاور الخمسة

مؤشرات التقييم	المتطلبات الأساسية	تمرير قياسي	مستوى ممتاز
المكونات الأساسية	المغزل/الدليل/نظام التحكم العلامة التجارية	تجميع العلامة التجارية من الدرجة الأولى	المكونات الأساسية المخصصة للمصنع الأصلي
حالات التصنيع	تجربة تصنيع مكونات الفضاء الجوي	10+ حالات	أكثر من 50 حالة معالجة دفعة
شهادات الجودة	الشهادات المتعلقة بالفضاء	شهادة AS9100 الأساسية	شهادة AS9100D+NADCAP
معدات الاختبار	تكوين معدات اختبار الدقة	آلة قياس الإحداثيات CMM	ماسح ضوئي أزرق ثلاثي الأبعاد + مقياس تداخل ليزر
معدل إعادة الشراء للعملاء	نسبة العملاء الحاليين	≥20%	≥30%
استجابة ما بعد البيع	وقت معالجة الخطأ	خلال 48 ساعة	خدمة في الموقع على مدار 24 ساعة

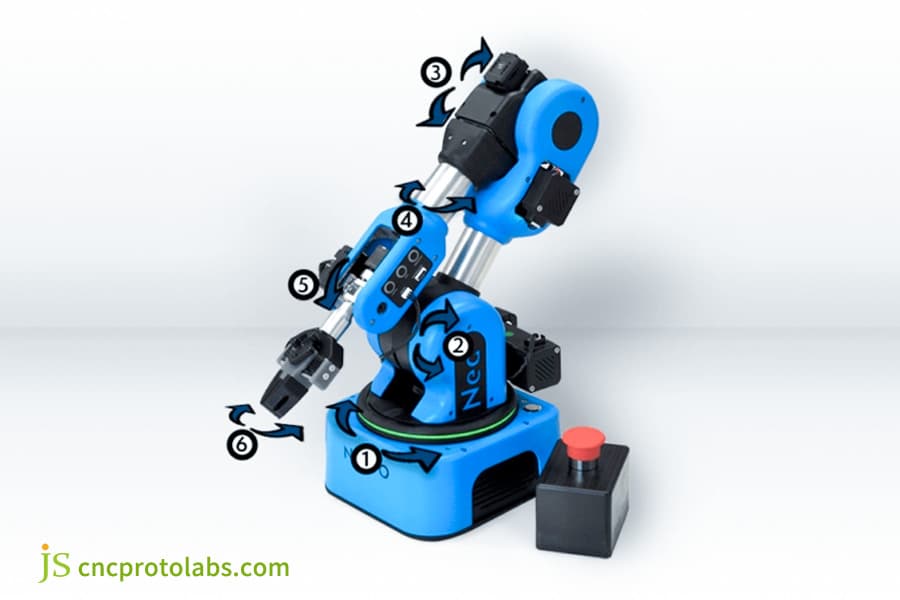

الشكل 2: رسم تخطيطي فني لذراع روبوت صناعي أزرق ذو ستة محاور على خلفية بيضاء، مع ترقيم جميع مفاصله الدورانية بوضوح للتقييم.

ما هي حلول المحاور الخمسة الموجودة للتوسع من النماذج الأولية إلى الإنتاج بمعدل كامل؟

في صناعة الطيران، تستمر الدعوة إلى حلول مرنة ومؤتمتة ذات 5 محاور في الارتفاع من النماذج الأولية إلى الإنتاج الضخم. رقميًا، تدعم المعالجة المتزامنة ذات 5 محاور تكامل العمليات بسلاسة وتساعد على استغلال ذراع الروبوت ذات 5 محاور بشكل كامل.

1. التوائم الرقمية والبرمجة دون اتصال بالإنترنت

تعد أنظمة المحاور الخمسة ذات القدرة على البرمجة دون اتصال بالإنترنت هي العمود الفقري للمستقبل. يتمتع نظام التحكم Siemens Sinumerik One بميزة محاكاة الآلات الافتراضية، وبالتالي تمكين منع الاصطدام بشكل استباقي وتقليل تكاليف القطع التجريبي بنسبة 60%.

2. تكامل نظام التصنيع المرن

يجب أن تكون الحلول ذات 5 محاور عالية الكفاءة قادرة على التكامل السلس مع نظام تخزين المنصات أو نظام التحميل/التفريغ لتحقيق تشغيل آلي بدون طيار على مدار الساعة طوال أيام الأسبوع ، والذي بدوره يعزز استخدام المعدات إلى أكثر من 90% ويزيد من كفاءة الإنتاج الضخم بنسبة 40%.

3.CAM التعاون البرمجيات

مرحلة ما بعد المعالجة ذراع روبوت 5 محاور يجب أن تكون متوافقة مع جميع برامج CAM السائدة. لا تساعد تقنيات مسار الأدوات المتطورة في إطالة عمر الأداة بنسبة 50% فحسب، بل تساعد أيضًا في تقليل تكلفة تصنيع السبائك ذات درجة الحرارة العالية بشكل كبير.

لماذا تختار دقة JS لمكونات الطيران الآلية ذات المحاور الخمسة لديك؟

JS Precision هي شركة رائدة في مجال تصنيع مراكز تصنيع ذات 5 محاور موثوقة وأيضًا واحدة من أفضل مقدمي خدمات تصنيع مكونات الطيران ذات 5 محاور. لتقديم خدمات متكاملة من البداية إلى النهاية، فإننا نجمع بين تقنيات التصنيع باستخدام الحاسب الآلي ذات 5 محاور وتقنيات الذراع الآلية ذات 5 محاور على مستوى عميق.

1. القوة الصلبة:

JS Precision هي المالكة للعديد من مراكز التصنيع ذات 5 محاور المستوردة من ألمانيا واليابان ، بالإضافة إلى أنها مجهزة أيضًا بمغازل Kessler الكهربائية الألمانية، وبالتالي تحقيق دقة تحديد موضع تبلغ ±2 ميكرومتر. يمكن للأذرع الآلية المخصصة ذات 5 محاور أن تلبي متطلبات التصنيع المتنوعة.

2. الشهادات ودراسات الحالة:

JS Precision معتمدة لـ AS9100D ومعايير ISO 9001:2015، والمكونات التي تصنعها لصناعة الطيران يتم تطبيقها بالفعل في العديد من أجهزة الطيران، مع إنجاز أكثر من 500 دفعة .

3. الخدمة الشاملة:

تقدم JS Precision برمجة CAM وجدولة مرنة بدءًا من النموذج الأولي وحتى الإنتاج الضخم، وقد أتقنت التكنولوجيا الأساسية للمعالجة المتزامنة ذات 5 محاور لضمان تسليم المكونات بالجودة المناسبة وفي الوقت المحدد.

4. ضمان المعاملات:

تتمتع JS Precision بمعدل إعادة شراء يتجاوز 35%. بالإضافة إلى ذلك، فإنها توفر ضمانات مزدوجة لكل من المال ووقت التسليم. جميع الأجزاء المصنعة مصحوبة بتقارير فحص كاملة للتأكد من أن الدقة تلبي المعايير.

تريد تجربة احترافية 5 محاور لتصنيع مكونات الطيران خدمات المعالجة؟ قم بتحميل رسومات CAD الخاصة بك إلى JS Precision لتحصل على تحليل مجاني لقابلية التصنيع في سوق دبي المالي وعرض أسعار تفصيلي، دون أي تكاليف مخفية.

دراسة حالة JS Precision: التغلب على تحدي اهتزاز التجويف العميق في سبائك التيتانيوم الفضائية

تحدي

يحتاج أحد معاهد الطيران المحلية بشدة إلى تصنيع مجموعة من دعامات التجويف العميق المصنوعة من سبائك التيتانيوم لمعدات الهبوط. المكونات لديها عمق تجويف 120 مم وسمك الجدار 3 مم فقط.

أظهرت أذرع الروبوت الصناعية ذات 6 محاور ذات التصميم التقليدي أوضاع اهتزاز باستمرار أثناء المعالجة نظرًا لطولها الطويل وافتقارها إلى الصلابة، مما أدى إلى معدل خردة قدره 15% .

علاوة على ذلك، فإن وقت المعالجة للقطعة الواحدة كان أطول من 8 ساعات، وبالتالي لم يتم استيفاء متطلبات وقت التسليم. وبنفس الوقت تقليدي معدات التصنيع باستخدام الحاسب الآلي ذات 5 محاور لم يكن قادرًا على إجراء العمليات في الموقع مما تسبب في ارتفاع تكاليف النقل.

حل

1. إعادة تشكيل المعدات:

تم اختيار مركز تصنيع الذراع الآلي JS Precision ذو 5 محاور. إن سريرها المصنوع من الحديد الزهر عالي الصلابة لديه خطأ تسطيح ≥0.002mm/m، والرأس المدمج ذو 5 محاور يحقق دقة تكرار تبلغ ±0.001mm.

تم تقصير طول الأداة من 130 مم إلى 90 مم، وبالتالي تم تقليل ثرثرة المعالجة من 0.02 مم إلى 0.005 مم ، مما عزز بشكل كبير استقرار عملية المعالجة.

2. تحسين العملية:

من خلال نشر تكنولوجيا المعالجة المتزامنة ذات 5 محاور، قمنا بتغيير اتجاه الأداة ديناميكيًا للحفاظ على قوة القطع ضمن النطاق المطلوب وهو 800-1000 نيوتن. أيضًا، أثناء العملية، تم التأكد من أن اتجاه قوة القطع يشير دائمًا نحو منطقة قطعة العمل ذات الصلابة الأقوى .

من ناحية أخرى، تم تحسين معلمات القطع، وتم ضبط سرعة القطع لسبائك التيتانيوم Ti-6Al-4V عند 1200 دورة/دقيقة، وكان معدل التغذية 150 مم/دقيقة، وتم الحفاظ على عمق القطع عند 0.2 مم.

3. التحقق من المحاكاة:

تم استخدام بيئة المعالجة الافتراضية Siemens Sinumerik One لمحاكاة العملية برمتها من التخشين إلى التشطيب.

تم الحفاظ على تقلبات معدل التغذية في حدود 5%، وتم تجنب ثلاثة مخاطر تصادم محتملة بشكل استباقي، وتم تخفيض معدل الخردة أثناء مرحلة القطع التجريبي من 15% في الآلات التقليدية إلى 0% ، وبالتالي تحسين كفاءة القطع التجريبي بنسبة 40%.

نتائج

أدى التعديل إلى خفض اهتزاز الأداة إلى ما لا يزيد عن 0.005 مم، وارتفع إنتاج التمرير الأول من 85% إلى 99.8% ، وتم تقليص الوقت اللازم لتصنيع قطعة واحدة بنسبة 20% إلى 6.4 ساعات، مما يسهل على العميل إنهاء هدف التسليم ربع السنوي قبل 15 يومًا من الموعد المحدد وتوفير أكثر من 200000 دولار من تكاليف نقل المعدات وإعادة التثبيت.

هل تريد حل تحديات تصنيع مكونات الطيران لديك؟ اتصل بالخط الفني الساخن الخاص بـ JS Precision الآن، وقم بوصف نقاط الضعف في التصنيع لديك بالتفصيل، وسوف نقوم بتخصيص حل لك، مع توفير إرشادات مجانية لتصحيح أخطاء العملية.

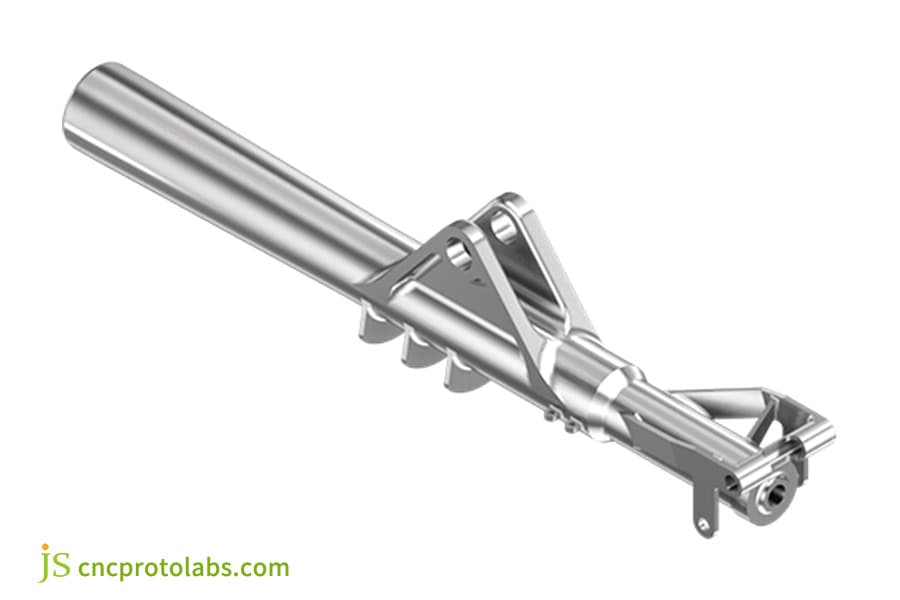

الشكل 3: صورة مقربة لدعامة من سبائك التيتانيوم ذات الشكل المعقد مع تجويف عميق، مصممة لتطبيقات معدات الهبوط الفضائية.

الأسئلة الشائعة

1. هل الذراع الآلي ذو 5 محاور وأداة آلة CNC ذات 5 محاور مختلفة تمامًا؟

ليس مختلفا تماما. الأذرع الآلية ذات 5 محاور هي أذرع آلية متعددة المفاصل، وقابلة للتكيف بشكل كبير مع الآلات التجويفية الحية والمعقدة. وأدوات آلة CNC ذات 5 محاور أكثر مقاومة لقطع الدفعات عالي الدقة.

2. هل المعالجة المتزامنة ذات 5 محاور إلزامية لتصنيع دفاعات سبائك التيتانيوم؟

بالتأكيد ذلك. تعد المعالجة المتزامنة ذات 5 محاور هي أفضل طريقة لتصنيع دافعات سبائك التيتانيوم حيث يمكن تحقيق الانتهاء من تركيب واحد وتجنب فقدان الدقة للتركيبات الثانوية.

3. ما هو المبلغ الذي يمكن أن توفره الآلات ذات 5 محاور من تكلفة المواد؟

تعمل المعالجة ذات 5 محاور على تحديد مسار قطعة العمل بطريقة مثالية وتقليل إنتاج قطع الخردة. على سبيل المثال، بالنسبة لأجزاء سبائك الألومنيوم الفضائية ذات الجدران الرفيعة، يمكن قطع الخردة بنسبة 15%-25%، ويمكن أن يصل استخدام المواد في تصنيع أجزاء سبائك التيتانيوم إلى أكثر من 70% .

4. ما الذي يعنيه RTCP؟ هل هذا مهم؟

يرمز RTCP إلى نقطة مركز الأدوات الدوارة. يجب أخذ نقطة اتصال قطعة العمل فقط بعين الاعتبار عند البرمجة. إنه معيار أساسي للحلول ذات 5 محاور ويؤثر بشكل أساسي على دقة المعالجة.

5. ما هي الطرق التي يمكنني استخدامها للتحقق من أن مكونات التصنيع الفضائية ذات 5 محاور الخاصة بالمورد متوافقة مع AS9100؟

يُطلب من الموردين تقديم شهادة AS9100D، وعمليات مراقبة الجودة، وتقارير الاختبار، ويمكن أيضًا طلب سجلات معالجة AS9100 للمكونات المماثلة.

6. ما هي الشركات المصنعة لمراكز التصنيع ذات 5 محاور التي تقدم أفضل قيمة لنموذج أولي صغير لمكونات الطيران؟

من المحتمل أن يكون مزود خدمة التصنيع المرن متعدد العمليات (FMS) هو أرخص طريقة للذهاب. إنها تزيل تمامًا الحاجة إلى الدفع مقابل التركيبات المخصصة، كما أن النماذج الأولية السريعة والتصنيع المتزامن ذي 5 محاور متاحة لهم بسهولة.

7. ما هي أعلى دقة يمكنك الحصول عليها في المعالجة ذات 5 محاور؟

في ظل ظروف درجة الحرارة، يمكن لورشة العمل التي يتم التحكم فيها، والذراع الآلي ذو الدقة 5 محاور والميكرون المقترن بتعويض مقياس التداخل بالليزر أن يصل باستمرار إلى مستوى تحمل يبلغ 0.005 مم ، وبالتالي الوفاء بالمواصفات الصارمة لمكونات الفضاء الجوية الهامة.

8. ما هي المهلة الزمنية العادية لـ JS Precision؟

تلتزم شركة JS Precision بمهلة تتراوح من 10 إلى 15 يوم عمل لأجزاء سبائك الألومنيوم القياسية المستخدمة في مجال الطيران والفضاء. سبائك التيتانيوم المعقدة و تصنيع مكونات الطيران الدقيقة سيتم تقييم مدى تعقيد العملية.

ملخص

يمكن أن يكون اختيار الحلول المناسبة ذات المحاور الخمسة أمرًا بالغ الأهمية في مجال تصنيع الطيران. يمكن للذراع الآلي ذو 5 محاور بالإضافة إلى تكنولوجيا المعالجة المتزامنة ذات 5 محاور أن يساعد في كسر قيود الآلات التقليدية. تعد معالجة المكونات وقطع المواد واختيار المعدات ثلاثة عوامل تؤثر على جودة وتكلفة المعالجة.

من خلال دراسات الحالة والتكنولوجيا والخدمات، تتمتع JS Precision بخبرات غنية في هذا المجال وتقدم للشركات حلول تصنيع شاملة.
