Services d'usinage CNC de plastique : Devis et traitement de précision pour ABS, nylon, acrylique et plastiques techniques

L'usinage CNC des pièces en plastique joue un rôle essentiel dans le développement de produits, qui s'effectue à un rythme soutenu. De ce fait, les pièces en plastique sont devenues le matériau de prédilection pour l'innovation grâce à leur légèreté, leur résistance à la corrosion et leurs possibilités de conception quasi illimitées.

Cependant, chaque matériau présente des défis différents en matière de transformation, ce qui influe sur les performances, l'aspect et le prix de la pièce usinée par CNC. Par exemple, une pièce en plastique ABS peut se déformer et fondre pendant l'usinage, tandis qu'un engrenage en nylon peut présenter des problèmes d'usure.

Le choix d'un partenaire ne doit pas se limiter aux seules machines-outils, mais plutôt prendre en compte la combinaison des sciences des matériaux et des technologies de procédés.

Dans cet article, l'auteur aborde les problématiques fondamentales de l'usinage de haute précision des plastiques et révèle comment l'optimisation des processus et la collaboration avec les fournisseurs peuvent garantir la qualité et maintenir le prix de l'usinage CNC à un niveau raisonnable.

Cela illustre comment JS Precision, grâce à sa base de connaissances sur les matériaux et ses processus numériques, peut être votre partenaire stable et fiable pour la fourniture de services d'usinage CNC de haute précision.

Résumé des réponses clés

Points clés à retenir

• La clé de la qualité dans l'usinage CNC des matières plastiques réside dans la compréhension et le contrôle des réponses d'usinage uniques des matériaux : par exemple, l'absorption d'humidité par les nylons et la fragilité des acryliques.
• Une collaboration précoce sur la conception pour la fabrication (DFM) a un impact beaucoup plus important sur le contrôle des coûts et des risques que les négociations ultérieures sur le prix.
• Évaluer les fournisseurs en fonction de leurs bibliothèques de processus spécifiques aux matériaux et de leurs études de cas de résolution de problèmes pour différents plastiques.

Pourquoi faire confiance à l'usinage CNC de précision des plastiques de JS Precision ?

Dans le secteur de l'usinage CNC des matières plastiques, la confiance ne peut s'établir que par les compétences et l'expérience. JS Precision est un acteur majeur de l'usinage CNC depuis de nombreuses années et considère que les propriétés des matériaux et l'optimisation des procédés constituent le cœur de sa compétitivité, bien plus que le simple équipement.

Nous respectons plusieurs normes industrielles reconnues. Parmi celles-ci figurent l'ISO 230 pour le contrôle de précision des machines-outils et l'ISO 13485 pour la fabrication de dispositifs médicaux. Ces normes attestent de la qualité de nos produits, notamment du calibrage des performances des machines-outils, de la vérification de la précision d'usinage et du contrôle qualité spécifique aux industries spécialisées.

Afin de surmonter les difficultés d'usinage de divers matériaux tels que l'ABS, le nylon et l'acrylique , nous avons mis en place une bibliothèque de paramètres de processus spécifiques dans des domaines clés comme la vitesse, l'outil et la technologie de refroidissement afin de garantir une prise en charge d'usinage correcte pour chaque pièce usinée par CNC.

Nous possédons une solide expérience dans l'usinage de composants complexes et nous sommes spécialisés dans l'usinage CNC de haute précision et la production en petites séries. Grâce à notre processus rigoureux d'inspection des matières premières, de standardisation des procédés et de contrôle de l'ensemble de la chaîne de production, nous atteignons le même niveau de qualité qu'en production de masse.

Qu'il s'agisse d'optimiser le taux de rendement des composants en acrylique de qualité médicale ou de gérer la fusion des composants de précision en nylon, nos réussites ont démontré que le recours à des services d'usinage CNC spécialisés pour le plastique ne se limite pas à la résolution de problèmes, mais permet également de réduire les coûts.

Vous souhaitez vérifier nos compétences ? Soumettez vos plans de pièces et vos exigences en matière de matériaux, et JS Precision vous fournira un rapport d’analyse DFM gratuit et personnalisé, proposant des suggestions d’optimisation des processus en fonction de votre scénario d’application, vous permettant ainsi de constater intuitivement la valeur ajoutée d’une équipe de professionnels.

Comment garantir une qualité constante dans l'usinage CNC de petites séries de pièces en plastique ?

En contrôlant systématiquement le processus de production en petites séries, on peut garantir la constance de la qualité. L'essentiel est de transformer l'expérience en données standardisées, reproductibles et vérifiables , condition indispensable à la stabilité de la qualité de l'usinage CNC des pièces plastiques.

Création d'une bibliothèque de paramètres de processus de matériaux

Chaque type de plastique requiert des paramètres de coupe, des outils et des méthodes de refroidissement optimaux spécifiques. JS Precision établira des ensembles de paramètres de processus validés pour les matériaux les plus courants, en les adaptant aux nuances afin de garantir un point de départ optimal pour l'usinage.

Mise en œuvre du contrôle des matières premières et de la gestion des lots

Les propriétés des plastiques sont influencées par le lot, le taux d'humidité et d'autres facteurs. La constance commence dès la sélection des matières premières . JS Precision effectue des tests de performance sur chaque lot de matières premières entrantes, enregistre les numéros de lot et assure une traçabilité complète.

Séquences normalisées de serrage et d'usinage

Nous concevons des dispositifs de fixation dédiés, peu contraignants et flexibles afin d'éviter toute déformation due au serrage.

Des documents de séquence d'usinage standardisés sont élaborés pour chaque pièce usinée CNC typique (telles que les coques à parois minces et les engrenages de précision), comprenant la séquence d'utilisation des outils et le temps de mesure , afin de garantir des résultats identiques lorsque différents opérateurs exécutent la même procédure et d'éliminer l'erreur humaine du processus.

Maîtriser les pièces à parois minces : Contrôle de la déformation dans l’usinage CNC de l’ABS

Les matériaux utilisés dans l'industrie sont très demandés, mais lors de l'usinage CNC de l'ABS, des déformations peuvent survenir dans les produits à parois minces en raison de la libération des contraintes à l'intérieur des matériaux ainsi que de la génération de chaleur pendant l'usinage.

La réduction des déformations lors de l'usinage peut donc impliquer des interventions à différents niveaux, de la conception à l'usinage, afin de garantir la précision des pièces usinées par commande numérique.

Optimisation de la stratégie de serrage, contrôle de la force de coupe

Évitez d'exercer une forte pression de serrage sur les parois minces ; utilisez un mandrin à vide ou un dispositif de fixation adapté pour mieux répartir la pression . Minimisez la déformation élastique en utilisant des profondeurs de passe faibles et des avances rapides.

Gestion thermique efficace et réduction des contraintes

Bien que l'ABS soit moins sensible à la chaleur, un chauffage localisé et continu peut entraîner des déformations. Lors de l'usinage CNC de l'ABS, l'utilisation de fraises affûtées et une évacuation adéquate des copeaux sont indispensables pour éviter la génération de chaleur. Pour les pièces de conception complexe, une série d'opérations d'enlèvement de matière, entrecoupées de refroidissement naturel, permet de réduire les contraintes internes.

Conception astucieuse de séquences d'usinage

Usiner de l'intérieur vers l'extérieur, de manière symétrique. Le principe est d'usiner les cavités internes avant la surface externe et de réaliser l'usinage de cette dernière en dernier. Dans les pièces symétriques, l'usinage alterné des zones symétriques assure la symétrie des contraintes et contribue à prévenir les déformations lors de l'usinage CNC de l'ABS .

Vous rencontrez des problèmes de déformation avec vos pièces en ABS à parois minces ? Indiquez-nous simplement les dimensions, l’épaisseur et la précision requise, et nos ingénieurs concevront une solution d’usinage sur mesure. Grâce à des méthodes scientifiques de bridage, de découpe et de relaxation des contraintes, nous éliminerons facilement vos problèmes de déformation.

Figure 1 L'ABS est un thermoplastique largement utilisé dans l'usinage CNC en raison de ses excellentes performances et de son rapport coût-efficacité.

Combattre la chaleur : Stratégies pour prévenir la fusion lors de l’usinage CNC du nylon

La difficulté d'usinage du nylon par commande numérique (CNC) réside dans son point de fusion et sa conductivité thermique relativement bas. La chaleur générée lors de l'usinage a tendance à s'accumuler facilement, ce qui peut entraîner un ramollissement, une fusion, voire une adhérence du nylon à l'outil de coupe dans certains cas. Ceci affecte considérablement la qualité de l'état de surface et engendre des imprécisions dimensionnelles.

Les plages de valeurs varient selon les types de nylon, tandis que le point d'adaptation pour l'usinage varie également, comme indiqué dans le tableau ci-dessous :

Une attention particulière devrait être portée à l'élaboration d'une stratégie pour surmonter le problème de fusion lors du traitement du nylon, ce qui impliquerait la mise en place d'une solution combinée à partir de trois dimensions : outils, refroidissement et paramètres, en fonction des caractéristiques ci-dessus.

1. Outils de précision : Fourniture de fraises en plastique neuves et dédiées. Permet une coupe par cisaillement afin de réduire la quantité de chaleur générée à la source.

2. Refroidissement par air à haute pression : aucune huile de coupe n'est utilisée ; le refroidissement est effectué à l'aide d'air sec à haute pression qui permet d'évacuer les copeaux et de maintenir la zone d'usinage propre.

3. Paramètres optimisés : Une vitesse élevée réduite à une vitesse d'avance appropriée produit des copeaux floconneux, sans chaleur de frottement ni vibration.

Vous rencontrez des problèmes de fusion et d'adhérence des outils lors de l'usinage de pièces en nylon ? JS Precision répond dès maintenant à tous vos besoins en usinage CNC de nylon ! Nous vous proposons une solution sur mesure, utilisant des outils spécialisés et des stratégies de refroidissement optimisées pour éliminer l'accumulation de chaleur et garantir la précision et l'efficacité de l'usinage de vos pièces.

Atténuation des ébréchures et des fissures lors de l'usinage CNC de l'acrylique

L'acrylique (PMMA) possède une texture dure et cassante, et son usinage CNC est sujet aux ruptures de bords et aux microfissures. Le traitement de surface de qualité optique est plus complexe et exige un contrôle précis à trois niveaux : outils de coupe, procédés et post-traitement.

Le rôle déterminant du choix de l'outil : utilisez des fraises à spirale à une ou plusieurs dents avec des arêtes de coupe polies. Évitez les fraises à deux dents à goujure droite. Pour la finition, utilisez des outils diamantés ou revêtus pour une coupe lisse.

Maîtrise exceptionnelle des paramètres de processus : L’usinage de précision utilise une vitesse élevée et une avance lente, associées à une entrée et une sortie d’outil arrondies, afin d’éviter la coupe verticale et de minimiser ainsi le risque d’écaillage.

Magie au niveau du support et du post-traitement : les zones fragiles seront soutenues par des matériaux ou des butées ; après l’usinage, les microfissures seront éliminées par polissage à la flamme ou par polissage chimique, ce qui leur redonnera transparence et brillance.

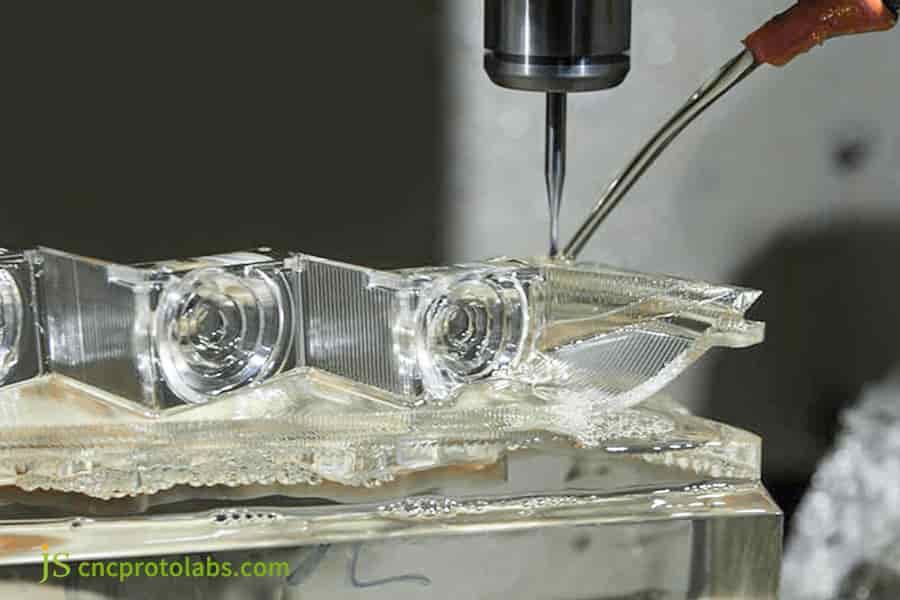

Figure 2 L'usinage CNC offre un moyen fiable et sûr de fabriquer des pièces en acrylique avec une grande précision.

Repousser les limites : atteindre une précision de ±0,01 mm en usinage CNC de haute précision

Réaliser des tolérances ultra-élevées de qualité métallique (telles que ± 0,01 mm) sur des plastiques est le test ultime pour les machines-outils, les processus et les systèmes de contrôle environnemental, et constitue également l'objectif principal de l'usinage CNC de haute précision.

Selon la norme ISO 2768 relative aux tolérances d'usinage de précision, il ne s'agit pas simplement de saisir une coordonnée, mais cela exige un contrôle précis de l'ensemble de la chaîne, de l'équipement au processus en passant par la détection.

La stabilité est la pierre angulaire de la précision : les machines-outils CNC sélectionnées présentent une rigidité élevée, et un préchauffage complet associé à un fonctionnement à température et humidité constantes élimine la dérive dimensionnelle qui pourrait être induite par l’environnement.

Microgestion des outils et de la coupe : grâce à l’utilisation d’outils de haute précision, d’une profondeur de coupe radiale minimale et de techniques de « fraisage en avalant », la mesure finale n’est effectuée qu’après que les pièces ont refroidi à température ambiante afin d’éviter les erreurs de température.

Mesure et compensation du processus complet : à l’aide d’un système de contrôle en boucle fermée « usinage-mesure-compensation », vérifiez les dimensions clés avec une machine de mesure ou une MMT, renvoyez les écarts et effectuez des compensations sur ceux-ci pour garantir le respect des exigences de tolérance.

Nous développons des pièces plastiques de très haute précision (±0,01 mm). Chez JS Precision, nous disposons d'équipements d'usinage CNC professionnels de haute précision et d'un processus de contrôle en boucle fermée éprouvé, permettant de personnaliser nos solutions de traitement selon vos besoins. Une analyse de faisabilité gratuite est proposée afin de répondre aux exigences de haute précision de nos clients.

Décryptage des facteurs de coûts : qu’est-ce qui influence le prix de votre usinage CNC ?

Comprendre la composition du prix de l'usinage CNC permet de prendre des décisions économiques éclairées. Les coûts d'usinage CNC des pièces en plastique sont principalement influencés par les matériaux, le temps d'usinage et la complexité du processus .

Coût et utilisation des matières premières : Les plastiques techniques sont beaucoup plus coûteux que les plastiques d’usage courant. Le coût des matières premières est un facteur primordial, et le taux de rebut influe directement sur ce coût, qui sera nettement réduit par l’optimisation de l’agencement.

Le temps d'usinage a le même coût que le coût total. La complexité de la pièce, la précision requise, la difficulté de programmation, l'utilisation d'outils et le temps nécessaire sont déterminés par sa complexité même. L'usinage cinq axes de surfaces courbes complexes augmente le temps d'usinage et influe considérablement sur le coût total de l'usinage CNC.

Les opérations de post-traitement et d'assurance qualité ajoutent de la valeur. Le post-traitement, comme le sablage et le polissage, ainsi que les contrôles de haute précision, engendrent des coûts supplémentaires et sont intégrés au coût de l'usinage CNC.

Étude de cas : De 55 % de taux de rebut à 98 % de rendement – Maîtriser une fenêtre acrylique pour systèmes fluidiques médicaux

Défi : Le test ultime d'étanchéité et de fiabilité

Le fabricant d'un dispositif de diagnostic in vitro a produit une fenêtre d'observation en acrylique pour solutions liquides de qualité médicale. Cette pièce usinée par commande numérique comportait des microcanaux complexes et devait présenter une excellente transparence optique (Ra < 0,8) ainsi qu'une résistance à la stérilisation et à la pression des fluides.

Historiquement, le fournisseur avait un taux d'échec moyen de 55 % aux tests d'étanchéité en raison d'ébréchures sur les bords et de microfissures, ce qui entraînait des coûts d'usinage CNC instables.

Solution acrylique de qualité médicale de JS Precision

1. Solution d'outillage et de refroidissement ciblée :

Les propriétés du PMMA de qualité médicale imposent l'utilisation, lors des étapes de finition, d'une fraise à spirale à une seule dent optimisée pour l' usinage CNC de l'acrylique . De plus, l'utilisation d'air sec à basse température (-10 °C) a permis de refroidir l'ensemble du processus, éliminant ainsi les contraintes internes dues à l'accumulation des forces de coupe.

2. Usinage par phases et relaxation des contraintes :

Pour ce projet, le processus d'usinage par phases est divisé en trois étapes. Il comprend l'ébauche, une étape durant laquelle la pièce usinée est laissée à l'air libre avant l'usinage final. Il y a également une étape de relaxation des contraintes, durant laquelle la pièce usinée est également laissée à l'air libre.

3. Biocompatibilité suivie d'une étape de post-traitement :

Les parois internes de tous les canaux d'écoulement et les surfaces d'étanchéité sont usinées avec précision par fraisage diamanté haute brillance. La surface externe de la fenêtre d'observation est polie à la flamme. Un processus de nettoyage et de conditionnement conforme aux normes médicales est ensuite réalisé.

Résultats:

• Le rendement est passé de 55 % à plus de 98 %, et le taux de réussite au premier passage des tests d'étanchéité s'est considérablement amélioré.
• Réduction des coûts de fabrication globaux de 35 % : suppression des rebuts de lots et minimisation des coûts d'usinage CNC grâce à l'optimisation.
• Délai de livraison : Réduction du délai de livraison de 45 % , passant de 3 semaines à 10 jours ouvrables.

Vous rencontrez des difficultés similaires en matière d'usinage CNC de l'acrylique ? Contactez JS Precision. Forts de notre expérience réussie, nous concevrons une solution sur mesure adaptée à vos besoins, vous permettant d'améliorer votre rendement, de réduire vos coûts et vos délais, et de garantir le bon déroulement de votre projet.

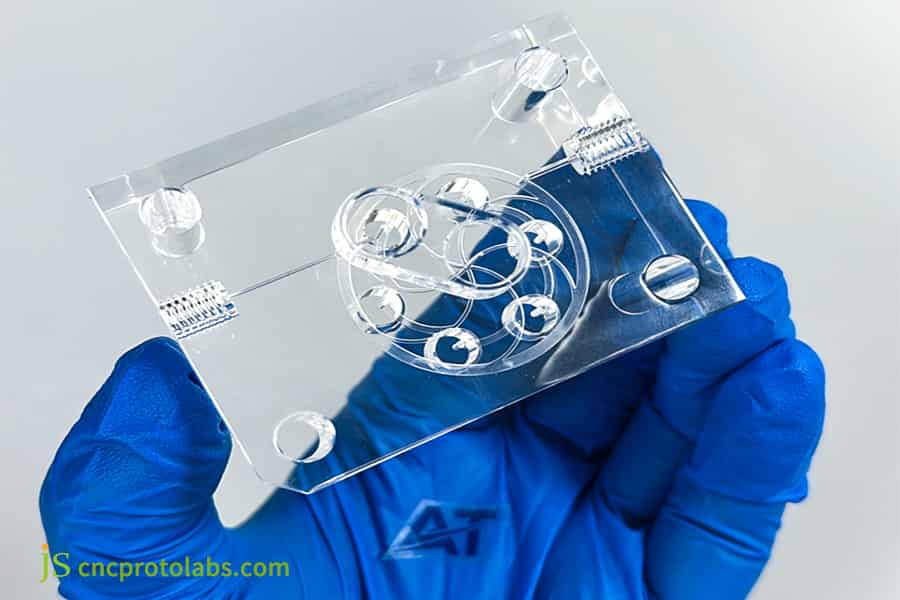

Figure 3 Fenêtre en plastique acrylique (PMMA) de qualité médicale usinée CNC

Guide de sélection des partenaires : Choisir le service d’usinage CNC plastique idéal

Choisir un prestataire de services d'usinage CNC pour pièces plastiques s'apparente à un partenariat avec une entreprise de R&D. Outre l'équipement et les coûts, la compétence en ingénierie, la culture de l'excellence et le professionnalisme en gestion de projet sont des critères essentiels, car ils influencent directement la qualité des pièces usinées et l'efficacité du développement du projet.

Évaluer leurs connaissances en matière de matériaux et de procédés

Lors de l'évaluation des fournisseurs, il est nécessaire de s'informer sur les solutions de traitement des matériaux cibles (comme l'usinage CNC du nylon ), d'examiner des cas et des échantillons similaires et de vérifier l'exhaustivité de leur bibliothèque de procédés de traitement des matériaux.

Examinez la profondeur et la proactivité de ses retours DFM

Envoyez une conception préliminaire pour vérifier si le fournisseur propose activement des suggestions d'amélioration de la conception pour la fabrication (réduction des déformations, des coûts, etc.). Les fournisseurs de procédés passifs ne peuvent pas optimiser le coût total de possession , tandis que les services d'usinage CNC de haute qualité pour les plastiques permettent d'anticiper les risques grâce à une collaboration axée sur la conception pour la fabrication.

Vérifier la transparence de son processus qualité et de sa communication

Examinez leurs points de contrôle qualité (inspection du premier article (FAI), contrôle qualité en cours de production (IPQC)) et leurs outils de mesure. Renseignez-vous également sur l'existence d'un processus de communication de projet établi : désignation d'un chef de projet, communication régulière sur l'avancement du projet, et procédure de gestion des erreurs (communication, résolution et clôture).

Un processus de communication ouvert est la seule garantie de livraison du projet dans les délais et un aspect important de la présélection de tout fournisseur de services d'usinage CNC de plastique.

Vous recherchez une solution fiable d'usinage CNC pour vos pièces plastiques ? JS Precision met à votre disposition une expertise pointue des matériaux et des procédés, des compétences en conception pour la fabrication (DFM) et un processus de contrôle qualité transparent et rigoureux. Prenez rendez-vous dès aujourd'hui pour une consultation et bénéficiez d'une évaluation et d'une conception gratuites de votre projet. Confiez-nous l'usinage CNC de vos pièces en toute sérénité.

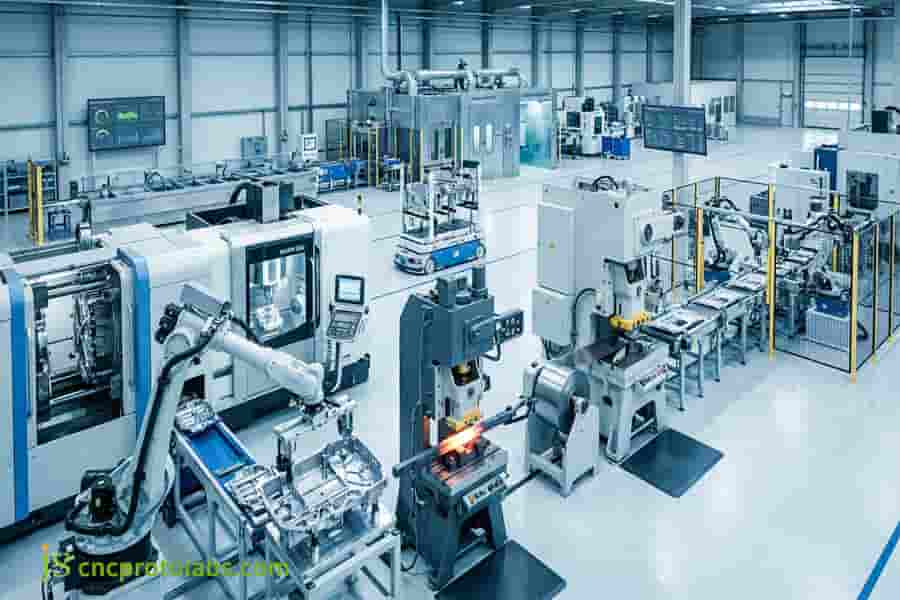

Figure 4 Le partenaire d'usinage CNC le plus compétitif n'est plus une usine de traitement indépendante, mais un fournisseur de fabrication multiprocessus capable de gérer tous les principaux maillons, des matières premières à l'assemblage du produit fini.

FAQ

Q1 : Que dois-je fournir pour obtenir un devis précis pour des services d'usinage CNC de pièces en plastique ?

Il est préférable de fournir un modèle 3D aux formats STEP ou IGES , ainsi que des plans PDF mettant en évidence les tolérances critiques, le traitement de surface et les matériaux. Cela permettra au fournisseur de calculer le prix de l'usinage CNC.

Q2 : Quelles sont les tolérances typiques pour les pièces en plastique ?

Les niveaux de tolérance pour les produits de qualité commerciale sont généralement de ±0,1 mm, tandis que ceux des qualités de précision peuvent descendre jusqu'à ±0,025 mm , et pour l'usinage CNC de haute précision, ils peuvent atteindre ±0,01 mm pour certains matériaux et machines de pointe.

Q3 : Comment dois-je comparer et opposer l’usinage CNC et l’impression 3D pour les composants en plastique ?

L'usinage CNC des pièces plastiques convient aux pièces de test fonctionnelles et aux petites séries nécessitant des propriétés de matériau améliorées et une précision accrue. L'impression 3D est appropriée pour les modèles extrêmement complexes, les petites séries ou la validation de conceptions. Le choix d'une méthode de fabrication plutôt qu'une autre dépend des exigences.

Q4 : Que peut-on faire pour mes composants en plastique qui ont tendance à se déformer lors de l’usinage ?

Le gauchissement lors de l'usinage CNC des pièces en plastique peut être bien contrôlé grâce à une conception optimisée (épaisseur de paroi homogène), des matériaux appropriés (matériaux à faible contrainte résiduelle) et un usinage par étapes avec relaxation des contraintes.

Q5 : Le prix de l'usinage de pièces plastiques en petites séries est-il très élevé ?

Le coût des matières premières plastiques est généralement inférieur à celui des matières métalliques. Concernant l'usinage CNC en petites séries, le coût dépend de la programmation et du temps de préparation, mais ce facteur peut être facilement maîtrisé par l'optimisation des conceptions, afin de ne pas engendrer de surcoûts.

Q6 : Quel est le délai de livraison généralement nécessaire pour les pièces en plastique ?

Pour les pièces usinées CNC généralement complexes, le délai d'expédition habituel à compter de la confirmation des documents est de 5 à 10 jours ouvrables , selon la quantité et les éventuels traitements ultérieurs. Le délai de production des pièces complexes sera naturellement plus long.

Q7 : Mon projet comporte des zones à parois minces. Cela posera-t-il problème ?

Oui, c'est tout à fait l'une de nos spécialités en usinage CNC. Nous analyserons cette conception particulière et nous assurerons qu'il n'y a aucun problème au niveau des parois minces. Nous pouvons prévenir toute déformation ou ébréchure.

Q8 : Comment protégez-vous les pièces en plastique des rayures pendant le transport ?

La mousse antistatique, les sacs en polyéthylène ou les palettes en plastique peuvent être fabriqués séparément pour emballer individuellement les pièces en fonction des exigences de surface pour l'usinage CNC. Ceci permet d'éviter les rayures sur les pièces pendant le transport.

Conclusion

Les difficultés liées à l'usinage des matières plastiques constituent un gage de qualité professionnelle. L'excellence en usinage CNC repose avant tout sur une prise en compte adéquate des propriétés des matériaux et se définit par une attention méticuleuse portée aux détails des paramètres d'usinage. Il s'agit essentiellement de maîtriser les opérations à l'échelle microscopique pour obtenir les performances et l'esthétique souhaitées.

Pour nous, chez JS Precision, l'usinage des matières plastiques implique une combinaison de science des matériaux et de technologies de précision.

Nous disposons de solutions éprouvées permettant de résoudre facilement des problèmes complexes tels que la déformation lors de l'usinage CNC de l'ABS et la fusion lors de l'usinage CNC du nylon, entre autres. De plus, une collaboration étroite avec nos ingénieurs dès les premières étapes de la conception nous permet de vous accompagner afin de minimiser les risques et les coûts liés à vos idées novatrices.

Il est temps de découvrir la fabrication de précision guidée par la science des matériaux.

Contactez dès aujourd'hui l'équipe de JS Precision et envoyez-nous le design de votre pièce. Vous recevrez un devis clair pour l'usinage CNC, ainsi qu'un document de conseils professionnels sur le choix des matériaux, l'optimisation des processus et l'amélioration de la fiabilité.

Travaillons ensemble pour transformer les défis complexes de l'usinage des matières plastiques en détails impeccables et en avantages de performance fiables pour vos produits.
