数控车削零件：定制设计、制造和供应商选择

数控车削件在设计最终确定之前需要仔细规划加工计划。当您的设计完成并准备使用先进的 CNC 机械对其进行加工时，您需要回答的最重要的问题之一是哪种加工选项最好 -“旋转车削”还是“铣削”？

为看似简单的轴或套筒组件选择正确的工艺路径和合作伙伴，不仅可以确保出色的精度和光滑度，还可以实现成本和交货时间的双重优化。在寻找数控车削零部件制造商时，您是否仅限于本地选择，而忽视了全球供应链中更具竞争力的专业知识？

本文将对数控车削件的设计原理和工艺选择原理进行系统分析，探讨JS Precision如何凭借深植中国的车削专业知识、媲美欧美的车削精密技术以及中国制造的快速响应优势，成为您制造数控车削件的最佳合作伙伴。

核心答案摘要

决策维度	常见陷阱	JS精密解决方案
流程定义	混合车削和铣削，对一些旋转零件采用低效的铣削解决方案，这大大增加了成本。	精准识别回转零件特征，专注于最高效的数控车削，整合复杂特征的车铣复合工艺。
设计与成本	我们提供最深入的 DFM 分析，可优化零件结构、公差和材料选择、控制成本并尽早降低风险。	我们提供最深入的 DFM分析优化零件结构、公差和材料选择，控制成本并尽早降低风险。
供应商选择	只比较单价忽略了技术能力、质量体系、知识产权保护和整体项目支持。	我们提供最好的透明定价、严格的质量文档、强大的知识产权保护政策和全周期工程支持。

要点：

• 数控车削是旋转零件最高效、最经济的首选工艺，可在保证精度的同时控制批量生产的成本。
• 在最终确定图纸之前与制造商进行DFM沟通将避免80%以上的设计缺陷和成本陷阱，从而最大化项目价值。
• 单次铣削车削平衡了不规则形状旋转零件的精度、效率和成本，使得该工艺非常适合复杂的数控车削部件。
• 优秀的数控车削零部件制造商不仅提供加工服务，还通过技术提升和风险管理创造长期价值。

JS Precision：高性能、经济高效的定制数控车削零件

数控车削是精密制造的核心。 JS Precision 已深入参与 15 年，致力于为全球客户提供高性能和具有竞争力价格的定制 CNC 车削零件。

我们已经为来自航空航天和医疗行业的500 多家客户提供服务，并完成了 1000 多个实际上相当复杂的项目。例如，我们为医疗客户优化了微轴零件，实现了批次公差稳定在±0.005mm、不良率低于0.1%的目标。

核心优势：

• 我们拥有20台走心式走心车床和多轴铣车中心，加工范围可达Φ0.5m~Φ300mm。
• 我们拥有铝、不锈钢、钛​​合金等10多种常用材料的专用工艺数据库，可立即匹配最佳加工解决方案。
• 公司配备三座标测量机、圆度仪等高精度检测设备，实现从首件到批量生产的质量控制。

另外，根据ISO 13485:2016标准，精密制造的特点之一就是端到端的质量控制。

凭借丰富的行业经验，我们不仅按照图纸制造，还主动提供DFM优化建议。我们曾经帮助客户将原本需要多工位铣削的零件改造为基于数控车削零件的加工解决方案，直接降低了42%的生产成本，缩短了65%的交货周期。

需要定制的数控车削零件优化解决方案？联系 JS Precision 工程师，提交您的要求，您将收到免费的 ISO 标准 DFM 报告和准确的报价，以帮助您的项目启动。

精密数控车削零件的真正构成是什么？

如果大多数人询问数控车削零件，他们可能知道的是“旋转加工”。但数控车削零件的真正精度涉及几何形状、加工能力、材料和精度控制之间的显着协同关系。

常见的几何特征：车削的首选条件

CNC 车削部件的定义特征是主要几何特征是通过旋转运动创建的。这使得数控车削零件有别于其他部件。

• 基本几何元素：圆柱体、圆锥体、端面、螺纹等可以通过主轴旋转和刀具运动有效制造。
• 典型零件：轴、销、套筒、环、法兰等。这些是涉及 CNC 车削作为加工工艺的零件中最理想的特征。

加工能力限制 - 从微观到复杂

现代数控车床正在不断改进和扩展数控车削零件的加工能力极限，从微型到复杂。

• 规模：从Φ0.5mm的微型轴（如导丝医疗产品的轴部分）到Φ300mm的大型法兰，最大加工长度为1000mm。
• 复杂加工：带有电动刀柄以及 Y 轴和其他功能的加工套件，可以执行铣削和钻孔等二次加工操作。这有助于在一次操作中完成复杂的数控车削部件。

材料兼容性和精度基准

材料选择和精度控制直接决定了产品的性能和成本数控车削件。

• 材料特性：铝具有良好的切削加工性，易于切削和表面精加工，不锈钢的切削加工性较差，难以切削，黄铜具有良好的切削加工性，可进行精密螺纹切削，钛具有与温度相关的切削加工性。
• 精度标准：标准制造公差为±0.01mm， Ra为0.8μm ，但根据ASME Y14.5-2009，特殊要求可在±0.005mm和Ra为0.4μm以内实现。

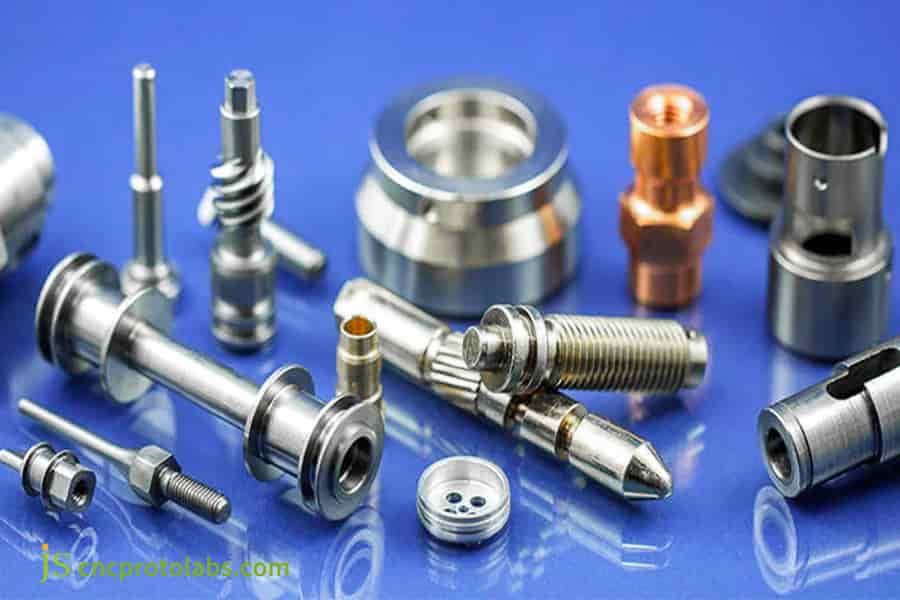

图1 精密车削零件是指通过数控车削技术制造的零件，其中原材料在车床上旋转以创建绕旋转轴对称的物体。

从蓝图到现实：优化数控车削零件设计以提高可制造性

世界一流的制造需要世界一流的设计。 DFM（可制造性设计）充当设计与现实之间的纽带。适度的 DFM 优化可以确保 CNC 车削部件的同等功能，降低成本并缩短交货时间——这概括了 JS Precision 的理念。

薄壁零件设计：刚性与重量的平衡

薄壁数控车削零件应用广泛，但容易产生振动和变形，需要协同设计和工艺优化。

• 结构设计：使用加强筋和圆角来增强刚度并消除薄壁截面的寄生振动。
• 工艺策略：具有粗加工和精加工步骤的加工工艺，优化切削参数以最大限度地减少切削力的影响。

避免变形：应力和热管理

使用数控机械车削零件涉及处理变形过程中的应力和温度的复杂任务。

• 应力管理：减少应力的毛坯和对称切割可防止应力集中。
• 热变形控制：冷却液的精确喷射、切削参数的优化、冷却的合理工艺间隔安排。

公差标记：准确传递需求和控制成本

公差标记会影响加工难度和费用。正确标记如下ISO 8015:2011宽容准则将防止不必要的开支。

• 分层标记：按功能区分关键和非关键公差可降低成本和检查负担。
• 几何公差：强调圆度和同轴度，通过精确的夹紧和校准确保合规性。

需要提高数控车削零件的可制造性？请联系 JS Precision，并注明“DFM 优化”。我们的工程师将免费审核图纸并提供专业建议，以在设计阶段降低成本并提高效率。

铣削与铣削车削：为您的数控车削部件选择正确工艺的战略指南

客户常常在数控车削和铣削之间的选择上犹豫不决，因为两者并不对立，关键是要匹配零件的特性和要求。明确流程选择逻辑数控车削部件以平衡成本和准确性。

有利于转向的关键信号

具有以下品质的部件将使 CNC 车削成为最佳选择：

• 其中60%以上的特征是旋转体（圆柱体、螺纹），可以通过主轴旋转来完成。
• 同心度和圆柱度等旋转表面特性的高公差水平。
• 批量生产，寻求最大效率和成本优势。

车铣复合/顺序加工操作的应用场景

超出车削加工极限的零件需要在复合工艺/顺序加工之间采用通用方法，如下所述：

• 复合工艺被定义为适用情况的操作：主要部件是具有非旋转细节（例如偏心孔和键槽）的旋转部件。
• 方案对比：对于小批量，“车削+后续铣削”是一种选择（成本低），对于大批量，首选铣车复合加工（装夹少、精度高、效率高）。

工艺选择决策表

决策问题	选择车削	选择铣车复合加工	选择铣削
零件主体是旋转体吗？	是的	是的	不
非旋转特征的比例是否低于40%？	是的	不
是否需要极高的同心度精度？	是的	是的	不
批量大吗？	是的	是的

需要快速确定 CNC 车削零件的最佳工艺？向JS Precision提供零件特征、精度和批量大小，以获得准确的工艺建议和成本计算，避免选型错误。

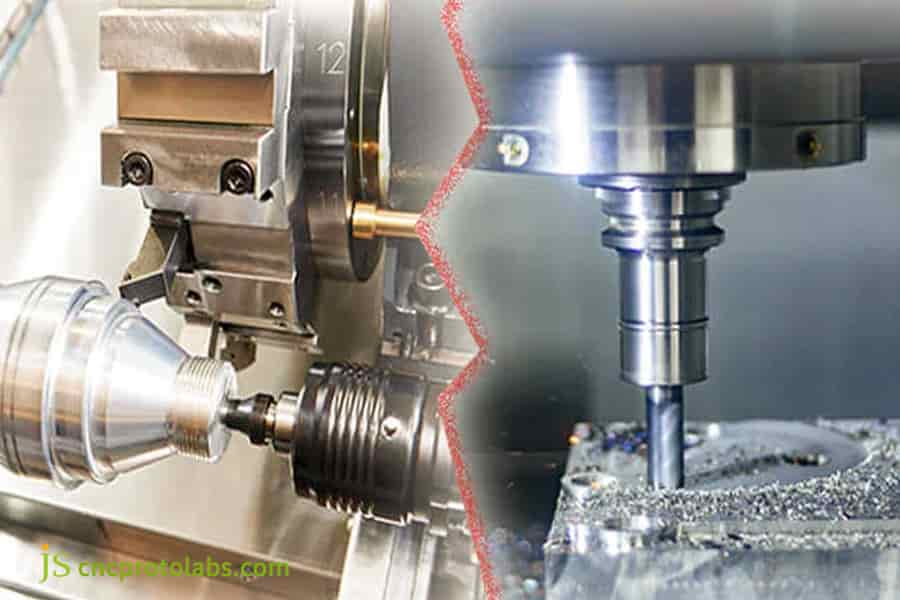

图2：数控车削与立式铣削加工对比图

选择数控车削部件制造商的关键因素

选择时数控车削部件制造商、价格不是核心，技术能力、质量体系、服务水平决定合作的成败。有效的供应商可以为解决加工问题、降低与项目相关的风险和增加价值做出贡献。

信息技术能力评估：设备与团队

技术能力是竞争力的基本源泉。需要从两个不同的领域来评估：

• 设备配置：有多轴车削中心、铣车复合机床、精密检测设备（三坐标测量机、圆度检测机等）？
• 团队专业度：制造公司是否有能力向客户提供有关流程改进的 DFM 意见和建议？

质量和知识产权保护：成功合作的要求

质量保证和知识产权保护构成了成功共同努力的基础。

• 质量控制：是否有完整的程序涵盖首件检验、产品制造和制造商的最终检验？
• 知识产权保护：公司是否使用保密协议或数据加密来保护其知识产权？

沟通与支持：高效合作保障

高效的沟通和透明度可以提高有效的协作：

• 响应效率：沟通是否及时，生产进度能否可视化、可追踪？
• 附加服务：公司提供的材料采购和表面处理等附加服务是否有助于简化其供应链？

领先的数控车削部件工厂内部：JS Precision 的优势

作为领先的数控车削零件厂JS Precision 的动机或座右铭可以概括为： “精确、高效、可靠”，以形成一个定制加工服务超越客户期望的生态系统。

核心制造生态系统：专注于旋转部件的精密加工

制造环境强调旋转零件的精确加工，这提供了一些专业优势：

• 设备配置： 20台走心式走心式车床，配备自动上下料铣/车削中心，具有高效能大批量生产高精度复杂数控车削零件的特点。
• 工艺支持：针对不同材料的全面且更新的工艺数据库、工具和夹具库，以满足需求。

数字项目工作流程：平滑从查询到执行的过渡

使流程更简单、更高效的数字工具：

• 在线协作：上传您的 3D 文件并获得我们工程师的初步分析 + DFM 建议和报价。
• 进度可视化：直接从项目仪表板实时监控订单里程碑 - 无需确认。

可持续制造：效率与环境的结合

平衡生产效率与环境保护：

• 节能：刀具管理的智能调度和优化，节能降耗。
• 环保：冷却液循环系统将冷却液回收再利用，无污染。

您想体验领先的数控车削部件工厂服务吗？ JS Precision提供一站式零件需求提交解决方案，涵盖从设计到交付的整个流程，省时省力。

案例研究：成本降低 42%：将铣削支架转变为优化的数控车削零件

背景：

一位客户需要一个铝合金连接器，其设计最初包括用方形库存制造为铣削零件。然而，当前解决方案的缺陷包括：

材料利用率低，不足30%，材料浪费较大，产品总共加工只需四次装夹，生产效率低，同轴公差误差大，仅0.1mm，量产单位成本高，约50美元，客户无法承受。

JS Precision 的 DFM 介入

JS Precision接到需求后，我们的工程师对零件图纸和应用情况进行了分析。我们发现，由于该零件具有可以通过旋转生产的功能表面，因此它完全可以转换为数控车削零件。

该零件有一些孔需要钻孔，但考虑到零件非常小，钻孔需要高精度的工艺，设计人员决定将零件转换为 CNC 车削零件，以便公司能够制造该零件。

据此，我们提出了针对性的优化方案：

• 原材料成为通过数控车削制造的圆棒材，并使用电动工具进行一些铣削操作。
• 优化零件安装接口，使其适合车削逻辑。
• 加工基准的统一是将铣削加工完成的各种特征添加到车削加工中。

结果

事实证明，优化的解决方案非常成功，因为它将材料使用率从不足 30% 优化到了 85%，加工时间减少了 65%，并将装夹任务数量减少到一次。重要轴同轴度精度也优化了50%至0.05mm，零件装配性能更加稳定。

量产时，单位成本降低至29美元，总成本直接下降42% ，客户满意度极高。这只是解决客户面临的成本相关问题并进一步增强组件性能、增加客户产品竞争力的另一个好处。

您是否希望您的数控车削零件也​​能实现降本增效？查看JS Precision的完整案例库，了解有关行业解决方案的更多信息，并提交您的零件信息。我们将为您定制专属的优化方案，释放成本与准确性的双重优势。

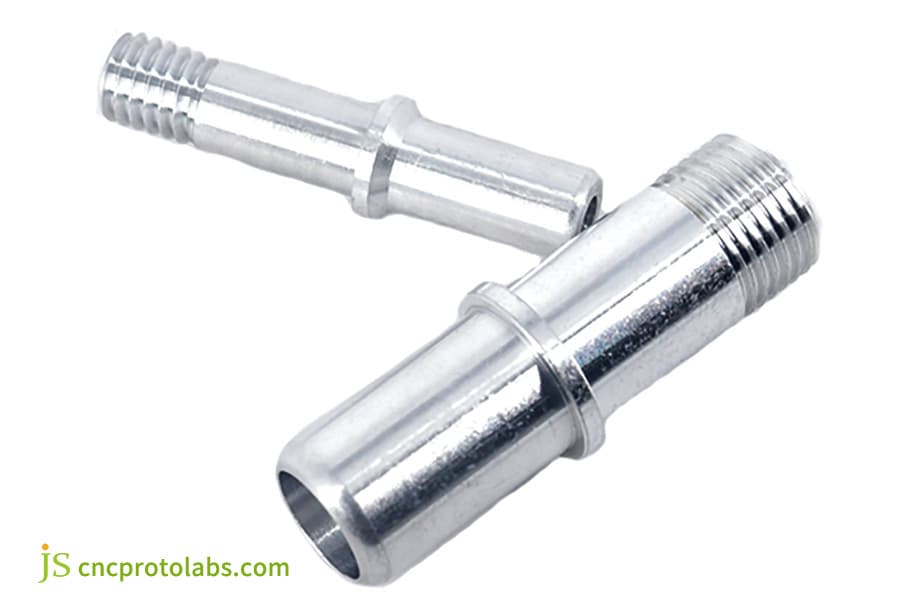

图3 铝合金连接器的数控车削

跨境合作：简化与中国数控车削零部件制造商的合作

与中国人合作数控车削部件制造商可以享受成本效率优势，但距离通信是一个问题。 JS Precision通过标准化流程和数字化工具，让跨境合作变得简单、透明、可靠。

完美的报价包请求——“加速项目启动”

清晰完整的询价信息可以提高报价过程的准确性和效率。需要准备：

• 技术文档：技术规格 2D 详细图纸和 3D 模型，明确定义尺寸和公差。
• 特殊要求：材料、生产数量、表面处理和测试要求。
• 注释建议：关键尺寸和非关键尺寸应在注释中明确区分，没有严格的公差。

数字技术：实现透明的生产流程

JS Precision 的客户门户提供全球协作的完整视图。

• 协作平台：文件传输、沟通、版本管理，重要流程透明。
• 文件交付：自动生成首件检验报告和出货检验报告，确保质量可追溯。

通过信任建立伙伴关系

JS Precision 致力于长期合作伙伴关系而非一次性交易：

• 分层协作：从原型到批量生产的整个生产周期中的质量和工程支持。
• 扩展服务：提供诸如材料采购、表面处理和组装流程，以便轻松管理供应链。

您的下一步：与 Js Precision 一起启动精密数控车削零件项目

通过上面介绍的详细信息，我相信您现在对数控车削零件工艺、设计优化和协作已经有了足够的了解。是时候将您的设计理念转化为优质产品了。

作为经验丰富的数控车削部件供应商，JS Precision 拥有丰富的专业知识、先进的技术和广泛的服务网络来支持您的努力。

立即将零件图纸上传至JS Precision实时报价页面，获得透明的竞争性报价，同时触发高级工程师DFM初步审核。期待与您优化设计，踏上高效、精准、互信的合作之旅。

常见问题解答

Q1：数控车削工艺中可车削的最大和最小直径是多少？

我们可以承接的加工范围从直径0.5mm的微型轴到300mm大小的盘状物体。我们对物体的尺寸、材料和公差的确切能力将取决于您的信息。但是，如果您需要特定尺寸，请在询问时告知我们，以便我们确定是否可以加工。我们的加工基于正常的加工实践。

Q2: 铝件加工和不锈钢件加工有什么区别？

其在加工简易性、效率和成本方面的主要区别如下： 铝部件易于切削、速度快、表面光洁度容易、成本低。而不锈钢零件材料性能强，加工速度低，切削力大，对刀具质量要求高，加工时间和加工成本较高。

Q3：大批量生产的车削件如何实现一致性？

通过自动化装卸、通过在线检测探头持续分析刀具磨损、减小尺寸差异以及通过 SPC 定期分析加工误差，最大限度地减少夹紧误差。这些多项措施确保了一致性批量生产的车削件。

Q4：车削件常见的表面处理有哪些？

根据材质和使用场景选择常用的表面处理，铝件常用阳极氧化处理，以增强耐腐蚀性和美观性；不锈钢常进行钝化/镀镍防锈，以及镀铬、发黑、抛光、喷砂等以增强耐磨性或装饰性。

Q5: 螺纹车削加工可以达到什么精度？

螺纹车削保证的公差水平始终为ISO 6H/6g 或更好。对于螺纹切削，我们采用专业切削工具，确保参数准确，并使用通过/不通过检查或螺纹扫描进行检查。随后是检查报告，以确保准确性。

Q6：从询价到收到样机需要多长时间？

从询价到收到原型所需的时间取决于订购件的复杂程度。如果是数控车削制成的简单件，订单确认后将在 5 至 7 个工作日内交货。但对于由特殊材料制成的复杂作品，则需要10 到 15 个工作日。

Q7：如何保护我的设计不被泄露或被盗？

我们与客户签署严格的保密协议，明确保密义务。我们客户的文件存储在加密服务器上，访问权限受到限制。我们定期对员工进行保密培训，以确保我们的设计不会从系统和流程的各个方面泄露或被盗。

Q8: 你们能按照我们公司的标准进行检验吗？

我们可以按照贵公司的企业标准进行检验。合作之初，我们会提供检验标准或控制方案。我们的质量团队将研究调整检验流程和判断标准，确保结果符合要求并提供检验记录。

概括

如何选择数控车削零件的加工方式从来不仅仅是一个技术问题，它涉及到加工精度、费用等能力的综合判断。

JS Precision致力于以专业的技术、可靠的品质、服务成为您值得信赖的精密车削合作伙伴，确保每一次设计高效实现，每一次合作达到共赢。

是时候利用你的蓝图来发挥你的优势了。

请立即访问 JS Precision 网站，上传您的零件图纸，并通过 DFM 流程的专家分析获得准确的报价。我们将共同找到最佳方法来制造您的数控车削项目的每个关键部分，并为您的创意流程提供在行业中取得成功所需的领先优势。
