يُعدّ قولبة الحقن الدقيقة التقنية الأساسية التي تُزيل معوقات الأداء في مكونات الروبوت. فإذا حدث خطأٌ على مستوى الميكرومتر في الروبوت، فقد يؤدي ذلك إلى فشل نقل الحركة في المفاصل أو ضعف دقة تحديد المواقع.
بما أن المصانع التي تستخدم الأتمتة بطريقة مشابهة للمشغلين البشريين تتجه نحو تحقيق كل من الدقة العالية والسلامة، فقد أصبح تراكم التفاوتات مصدراً رئيسياً لنقاط الضعف في أداء منتجات المطور.
بالإضافة إلى خفض تكاليف عمال التجميع، يمكن للشركات من خلال قولبة الحقن الدقيقة زيادة متانة منتجاتها.
يقال إن هذه الطريقة يمكنها بطريقة موثوقة للغاية الحفاظ على التفاوتات البعدية في حدود 0.01 مليمتر ، وبالتالي التخلص من حوالي 90٪ من الاختلافات البعدية المادية وخفض تكاليف التصنيع الثانوية بأكثر من 20٪.
نظرة عامة على المحتوى الأساسي
البعد الأساسي | الحل التقني (نهج دقيق باستخدام جافا سكريبت) | مؤشرات/بيانات التسليم الرئيسية | المزايا الأساسية للعميل |
عنق الزجاجة الدقيق | التحكم في الضغط ذي الحلقة المغلقة في عملية التشكيل العلمي | يتم التحكم في التفاوتات البعدية بشكل ثابت في حدود ±0.01 مم. | تجنب انحراف وضعية المفاصل وحسّن استقرار تشغيل الروبوت. |
العيوب الهيكلية | تحسين التصميم للتصنيع: يتم التحكم في سمك الضلع عند حوالي 60٪ من سمك الجدار الرئيسي. | التخلص من أكثر من 95% من علامات الانكماش والتشوه السطحي. | خفض معدل هدر الأجزاء وتقليل تكاليف الإنتاج. |
دورة البحث والتطوير | قولبة حقن الألومنيوم | تسليم أجزاء نموذجية بمستوى الإنتاج الضخم في غضون 10-15 يومًا. | تقصير دورة البحث والتطوير وتسريع وتيرة إطلاق المنتج. |
مقاومة التآكل والموثوقية | تحسين عملية تصنيع البوليمرات عالية الأداء (PEEK/PPA مع ألياف الكربون). | تحسين مقاومة الإجهاد لمكونات الوصلات بأكثر من 30%. | إطالة عمر خدمة الروبوت وتقليل تكاليف الصيانة. |
اتساق الجودة | تسجيل منحنى الضغط في الوقت الحقيقي وفحص آلة قياس الإحداثيات (CMM) في إطار الثورة الصناعية الرابعة. | تحقيق إمكانية تتبع الدفعات بنسبة 100% وتسليم خالٍ من العيوب. | ضمان استقرار الإنتاج الضخم وتحسين سمعة العملاء. |
أهم النقاط
- التحكم في مستوى الميكرومتر:
يُسهم تحسين الأداء على مستوى الميكروثانية عبر نقاط تبديل VP في التخلص من ما يقارب 90% من التقلبات الفيزيائية في الأبعاد. في الواقع، هذا يعني إمكانية تحديد موضع مفاصل الروبوت بدقة عالية ، بحيث لا ينحرف موضعها كثيرًا عن النطاق المحدد.
- ميزة التماثل:
تتمتع الأجزاء النموذجية المصبوبة بالحقن بقوة شد في الاتجاه Z أعلى بنسبة 40% من الأجزاء المطبوعة ثلاثية الأبعاد. إضافةً إلى ذلك، تبدو هذه الأجزاء أقرب إلى أجزاء التحقق الوظيفي.
- أعلى عائد على الاستثمار في قوالب الألمنيوم:
بالنسبة للإنتاج بكميات صغيرة تقل عن 5000 قطعة، يمكن لقوالب الألومنيوم أن توفر حوالي 50٪ من تكاليف القوالب، وهو ما يمثل انخفاضًا كبيرًا جدًا في جانب الاستثمار للإنتاج بكميات صغيرة.
- استقرار المادة:
إلى جانب رفع درجة حرارة القالب إلى 120 درجة مئوية وما فوق، فإنه يوفر وقاية فعالة للغاية من الانحراف البعدي للمواد البلورية حتى في ظل البيئات المعقدة.
لماذا تختار تقنية قولبة الحقن الدقيقة من JS Precision؟ خبرة في تصنيع المكونات الروبوتية
إذا كنت تسعى إلى تصنيع قطع غيار الروبوتات بتقنية حقن القوالب الدقيقة، فسيكون العامل الرئيسي في قرارك هو تقليل مخاطر الإنتاج وضمان استقرار الأرباح وحمايتها. ولتحقيق هذه المتطلبات، ستحتاج إلى شريك ذي خبرة واسعة وكفاءة فنية عالية.
باختيارك شركة JS Precision، ستحصل على دعم احترافي في مجال قولبة الحقن لأجزاء الروبوتات، مع التركيز على الأعمال عالية الدقة. وقد ساعدت الشركة أكثر من 50 شركة مصنعة للروبوتات حول العالم بحلول مخصصة تشمل الروبوتات الصناعية، والروبوتات التعاونية، وغيرها من المجالات .
إنها تتبع حرفياً معيار ISO 9001:2015 المعترف به دولياً، مما يعني أن الخصائص الفيزيائية لمجموعات منتجاتك يتم التحقق منها باستمرار وفقاً لمتطلبات الدقة العالية، وبالتالي ضمان معايير الجودة الخاصة بك.
لنأخذ على سبيل المثال شركة تصنيع روبوتات تعاونية أوروبية تواجه مشكلة مشابهة لمشكلتك: انخفاض دقة تصنيع مفاصل الروبوت المصبوبة بالحقن يؤدي إلى عدم قدرة الروبوت على تحديد المواقع بدقة عالية، مما يؤدي إلى تأخير جدول إطلاق المنتج.
إذا أبلغت شركة JS Precision بمشكلتك، فسوف تقوم بدراستها وتقديم حل، أي أنها ستعمل على تحسين دقة أجزاءك إلى 0.01 مم عن طريق تعديل عملية قولبة الحقن من خلال قولبة الحقن العلمية وتصميم DFM، مما سيؤدي في النهاية إلى خفض معدل الخردة من 18٪ إلى 0.5٪، وبالتالي توفير أكثر من 30000 دولار من تكاليف الإنتاج شهريًا، ومع مرور الوقت تقليل الخسائر.
إن اختيار شركة JS Precision يعني أكثر بكثير من مجرد جودة منتجات ثابتة وتسليم فعال. إنه حل يمكّنك من تحقيق وفورات مستمرة في التكاليف وتعزيز قدرتك التنافسية، مما سيؤدي في النهاية إلى اكتسابك ميزة تنافسية في إنتاج مكونات الروبوتات.
إذا كنت تواجه صعوبة في التعامل مع مشاكل الدقة والتكلفة المتعلقة بمكونات الروبوت، فاتصل بشركة JS Precision الآن للحصول على استشارة فردية مجانية مع مهندس لتحديد حل حقن القوالب الدقيق الأنسب لك.
لماذا يعتبر قولبة الحقن الدقيقة أمراً بالغ الأهمية لمكونات الروبوتات من الجيل التالي؟
يُعدّ قولبة الحقن الدقيقة من أكثر الوسائل فعالية لتحقيق دقة تصل إلى مستوى الميكرون . فهي تؤثر بشكل كبير على دقة تحديد المواقع وعمر الروبوتات عالية الدقة. في الواقع، تُشكّل هذه التقنية حلقة وصل بين مرحلة التصميم والإنتاج الكمي، مما يجعلها جزءًا محوريًا من العملية.
على سبيل المثال، وفقًا لمعيار ANSI/ASME B46.1-2019 ، تتطلب المكونات عالية الدقة مستوى دقة IT6 أو IT7 . ولا يمكن تحقيق هذه الدقة العالية إلا باستخدام تقنيات قولبة الحقن الدقيقة المتخصصة.
هذا أحد العوامل الأساسية التي تدخل في تصنيع قطع غيار عالية الجودة.
تلبية متطلبات دقة مفاصل الروبوت على مستوى الميكرون
تم تصميم الروبوتات التعاونية بحيث تتمتع بدقة تكرار أقل من 0.05 مم، وهو ما يعادل الأجزاء المصبوبة بالحقن ذات مستويات التفاوت IT6 أو IT7.
سيؤدي اختلاف مقداره 0.01 مم في العمود أو الثقب إلى اهتزاز التأثير النهائي، مما ينتج عنه تشوهات في تشغيل مفصل الروبوت، ويؤثر في النهاية على أداء الروبوت بشكل عام .
تأثير التفاوتات الميكانيكية التراكمية على دقة تحديد المواقع
في سلسلة نقل الحركة المكونة من مكونات روبوتية متعددة، يتم تحديد التفاوت الكلي باستخدام طريقة الجذر التربيعي المتوسط (RSS). لذا، فإن خمسة أجزاء، لكل منها تفاوت قدره 0.03 مم، قد ينتج عنها انحراف في أداة النهاية يزيد عن 0.1 مم، مما يجعل مهمة تعويض الخوارزمية أكثر صعوبة، إن لم تكن مستحيلة.
ببساطة، يشبه الأمر لعبة الدومينو، حيث تتراكم الأخطاء الصغيرة للغاية في كل مكون، مما يؤدي في النهاية إلى فشل أداة الروبوت في الوصول إلى النقطة المقصودة بدقة.
بنفس الطريقة التي يمشي بها الشخص، إذا كانت كل خطوة منحرفة قليلاً عن المركز، فسيكون الموقع النهائي مختلفًا بشكل كبير.
تحسين دقة المكونات لتقليل تكاليف التجميع وإطالة عمر المنتج
إن استخدام مكونات الروبوت عالية الدقة يسمح بالتجميع الأعمى، وهو أحد الفوائد الرئيسية لهذه العملية، ويقلل من أعمال الإصلاح ويؤدي إلى خفض تكاليف المعالجة الثانوية بنسبة تصل إلى 20٪.
علاوة على ذلك، فإن انخفاض تآكل المكونات لا يؤدي فقط إلى إطالة عمر علبة التروس بنسبة تزيد عن 30٪ ، بل هو أيضًا أحد الفوائد الرئيسية لهذه العملية.
هل ترغب بمعرفة كيفية تجنب تراكم التفاوتات وتقليل تكاليف التجميع؟ حمّل ورقتنا البحثية المجانية حول قولبة الحقن الدقيقة لمفاصل الروبوت للحصول على إرشادات فنية مفصلة.

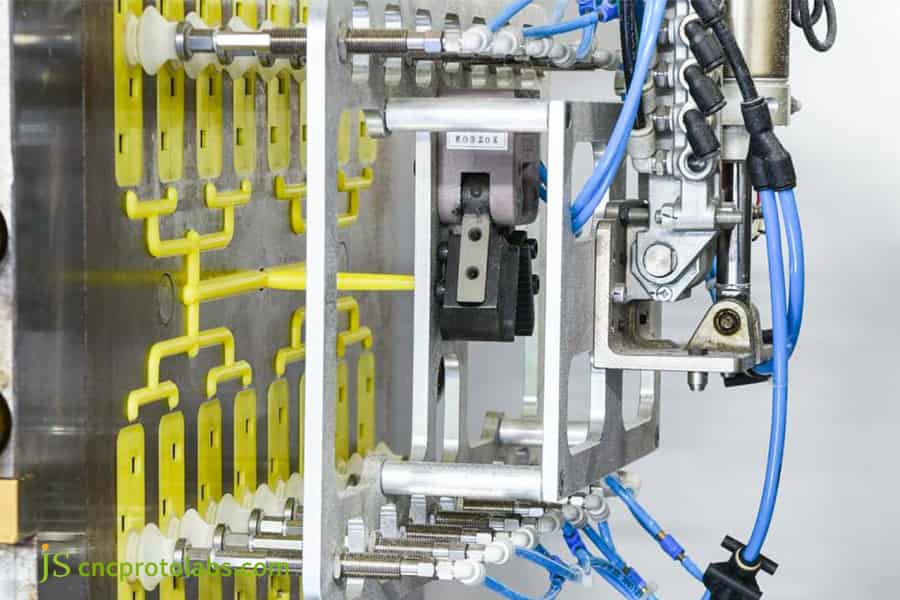

الشكل 1: قالب حقن معدني بخطوط زرقاء متصلة، يظهر بجانب مكونات روبوت بلاستيكية صفراء، لتوضيح الأدوات المستخدمة في التصنيع الدقيق.
ما هي أهم استراتيجيات تصميم قولبة الحقن للمفاصل الروبوتية المعقدة؟
تتمثل النقطة الرئيسية في تصميم التصنيع (DFM) لمفاصل الروبوت في تحقيق التوازن بين الحاجة إلى القوة الهيكلية والاستقرار الأبعاد.
إلى جانب التأكد من أن الأجزاء دقيقة للغاية وتوفير تكاليف التصنيع، تشمل الطرق الرئيسية الأخرى ضبط سمك الجدار ونسب تقوية الأضلاع لتجنب الانكماش والتشوه ، بالإضافة إلى تصميم زوايا السحب الصحيحة لمنع تلف القالب.
تعديل نسب سمك الضلع والجدار للتحكم في الانكماش
يؤدي انكماش المناطق ذات الجدران السميكة إلى تدهور دقة تركيب حوامل المحامل. والفكرة الأساسية هنا هي الحد من سمك قاعدة الضلع إلى ما بين 50% و67% من سمك الجدار المجاور.
وهذا أمر أساسي أيضاً في تصميم قوالب الحقن لترتيب الهيكل، والتخلص من الانكماش، والحفاظ على استواء السطح.
تنظيم زاوية السحب لتروس نقل العزم العالي
تتطلب تروس أو وصلات نقل الحركة المصممة للعمليات الميكانيكية الدقيقة للغاية ضبط زاوية السحب ضمن نطاق 0.5-1 درجة . هذا، بالإضافة إلى تلميع سطح القالب باستخدام مادة SPI-A1 لتقليل الاحتكاك، يُسهّل عملية فك القالب ويقلل من احتمالية تلف القطعة.
استخدام أذرع الروبوت الطرفية المدمجة عبر قولبة الحقن
تستخدم شركة JS Precision نظام تغذية تلقائي للتأكد من أن الحشوة المعدنية الملولبة والركيزة ترتبط بقوة وفي نفس الوقت تحد من محورية الخيط لتكون في حدود 0.02 مم لمنع الارتخاء أثناء الاستخدام.

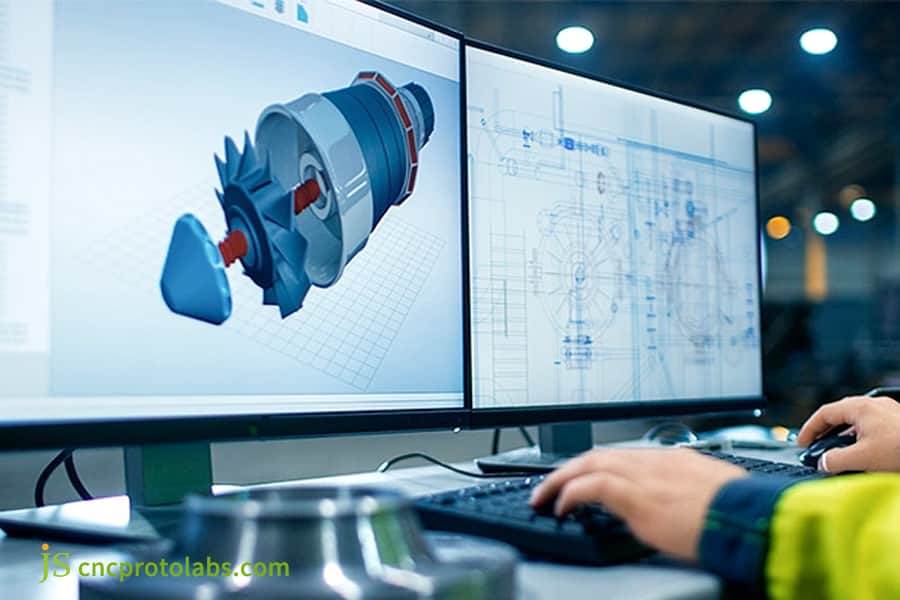

الشكل 2: محطة عمل بشاشتين تعرض نماذج ثلاثية الأبعاد ورسومات هندسية لتصميم مفاصل الروبوت المعقدة.
كيفية تحقيق دقة فائقة في عمليات حقن القوالب لأجزاء الروبوتات عالية الأداء؟
إن تحقيق دقة فائقة في عمليات قولبة الحقن يتطلب تحكمًا مغلقًا في معلمات العملية على مستوى الميكروثانية.
وهذا يعني أن هناك حاجة إلى جهاز تحكم عالي الدقة في درجة حرارة القالب لتحقيق استقرار أبعاد البلاستيك البلوري، إلى جانب ضبط نقطة تبديل الضغط البخاري بدقة، ثم استخدام بيانات التشكيل بالحقن العلمية لضمان اتساق الأجزاء.
كيف يؤثر التحكم في درجة حرارة القالب على استقرار أبعاد مادتي PEEK و POM
تعتبر درجة حرارة القالب بالغة الأهمية لأنها تؤثر على بلورية المادة، والتي بدورها تحدد الانكماش والاستقرار الأبعاد.
لذا، باستخدام جهاز تحكم في درجة حرارة القالب، نضمن بقاء فرق درجة الحرارة ضمن نطاق ±1 درجة مئوية. وبهذه الطريقة، يصبح التبلور متجانساً، ويقل الانحراف في الأبعاد الناتج عن تغيرات درجة حرارة البيئة.
تخفيف تقلبات التفاوتات عن طريق تحسين نقطة تبديل الضغط على مستوى الميكروثانية
تمكنت شركة JS Precision من الحفاظ على انحراف تبديل VP في حدود 0.1 مم، مما يؤدي بدوره إلى تقلبات في وزن الأجزاء أقل من 0.2٪.
إن السبب الرئيسي وراء استمرار مطابقة تفاوتات قولبة الحقن للمعايير باستمرار يرجع إلى حقيقة أن التحكم الدقيق في توقيت التبديل يضمن نفس ظروف القولبة لكل جزء من أجزاء الروبوت.
معلمات العملية | دقة التحكم | تقلب وزن القطعة | نطاق التفاوتات البُعدية | المواد القابلة للتطبيق |
التحكم في درجة حرارة القالب | ±1 درجة مئوية | ≤0.15% | ±0.01 مم | نظرة خاطفة |
التحكم في درجة حرارة القالب | ±1 درجة مئوية | ≤0.2% | ±0.012 مم | دواء POM |
انحراف تحويل نقطة النهاية | ≤0.1 مم | ≤0.2% | ±0.01 مم | PA66+30%GF |
انحراف تحويل نقطة النهاية | ≤0.08 مم | ≤0.15% | ±0.008 مم | PPA+CF |
التحكم في ضغط الإمساك | ±0.5 ميجا باسكال | ≤0.18% | ±0.01 مم | PPS |

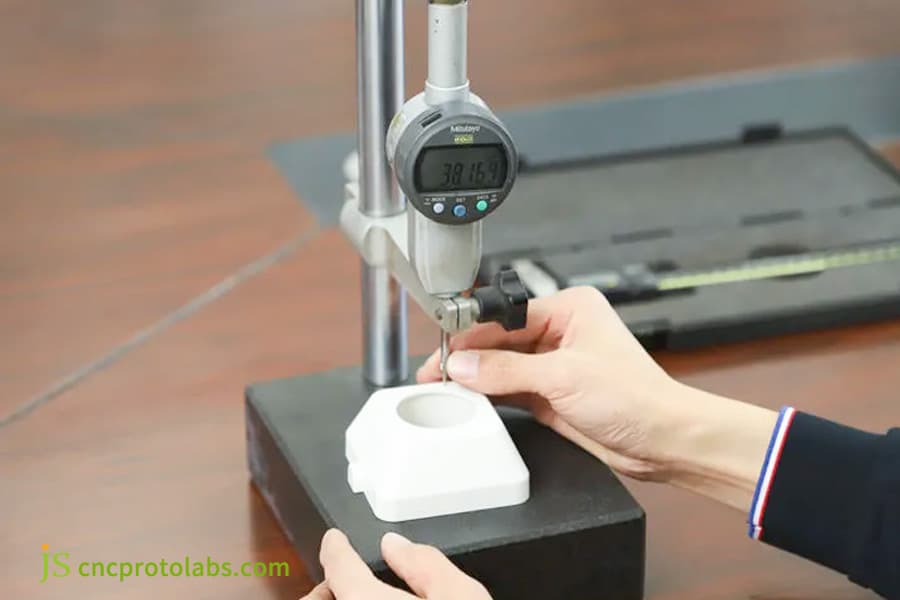

الشكل 3: شخص يستخدم فرجارًا رقميًا لقياس أبعاد مكون روبوت أبيض مصبوب بدقة.
هل يُعدّ قولبة الحقن النموذجية أفضل طريقة للتحقق من صحة التجميعات الروبوتية الوظيفية؟
يُعدّ قولبة الحقن للنماذج الأولية أفضل طريقة لاختبار موثوقية الحركة في الأنظمة الروبوتية. توفر هذه التقنية خصائص مادية موحدة تتوافق مع خصائص المنتجات المصنعة بكميات كبيرة، وهو ما يمثل نقلة نوعية مقارنةً بالطباعة ثلاثية الأبعاد .
علاوة على ذلك، يساعدك قولبة الحقن في تحديد مشكلات التصميم بسرعة ومنع سيناريوهات الهدر قبل الانتقال إلى الإنتاج الضخم.
كيف تختلف الأجزاء المطبوعة ثلاثية الأبعاد عن الأجزاء المصنعة بالحقن السريع
تُظهر الأجزاء المصنوعة بواسطة طابعات FDM/SLA ثلاثية الأبعاد نقاط ضعف بين الطبقات، كما أنها تفشل في محاكاة الخصائص الميكانيكية ومقاومة التآكل للأجزاء المصبوبة بالحقن.
علاوة على ذلك، تتميز الأجزاء المصبوبة بالحقن بقوة شد على المحور Z تزيد بنسبة تزيد عن 40% عن قوة شد الأجزاء المطبوعة ثلاثية الأبعاد. وهذا عامل أساسي في ملاءمتها للتعامل مع مفاصل الروبوتات ذات الأحمال العالية.
استخدام الإنتاج التجريبي على دفعات صغيرة للتحقق من موثوقية آلية الروبوت
من الحكمة المالية التأكد من عدم وجود تداخل في الحركة مع عملية التشكيل السريع قبل اختيار الإنتاج الضخم.
تقوم شركة JS Precision بإجراء اختبارات الإجهاد لمدة 1000 دورة على مكونات النموذج الأولي ، وجمع بيانات التآكل التي يتم استخدامها بعد ذلك لتحديد مناطق المشاكل ووضع الأساس لعملية إنتاج ضخمة مستقرة لأجزاء الروبوت.
هل ترغب في فهم التأثيرات الفعلية لتقنية قولبة الحقن للنماذج الأولية؟ انقر لعرض دراسات حالة التحقق من نماذج مكونات الروبوتات الخاصة بشركة JS Precision لفهم عملية التطبيق المحددة.

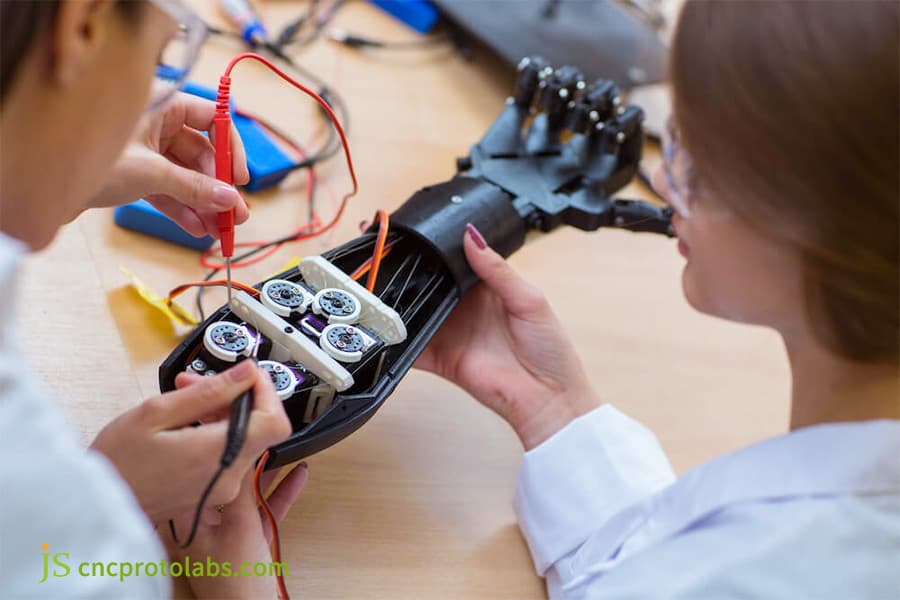

الشكل 4: فنيان يختبران بشكل تعاوني الدوائر الكهربائية لمكون ذراع روبوت أسود على طاولة عمل.
متى يجب عليك اختيار قالب حقن الألومنيوم للإنتاج الروبوتي بكميات صغيرة؟
في مجال الروبوتات، حيث يسود التنوع الكبير والإنتاج بكميات قليلة، توفر قوالب حقن الألومنيوم عائدًا مرتفعًا جدًا على الاستثمار .
نظراً لقدرة الألومنيوم الكبيرة على تبديد الحرارة، يمكن تقليل وقت التصنيع بنسبة 20٪ - 30٪، ولهذا السبب يتم استخدامه في الغالب للنماذج الأولية السريعة وإنتاج الدفعات الصغيرة.
تحليل تكلفة العائد على الاستثمار لإنتاج متنوع بكميات قليلة في صناعة الروبوتات
لا يتجاوز سعر قالب الألمنيوم 7075 نسبة 40% إلى 60% من سعر قالب الفولاذ P20، كما أن مدة التسليم ستتقلص إلى 10-15 يومًا. لذا، في حالة الإنتاج بكميات صغيرة تقل عن 5000 قطعة، يمكن خفض تكلفة القالب بنسبة تقارب 50%.
يؤدي تبديد الحرارة العالي للألمنيوم إلى تقصير دورة الإنتاج
معدل انتقال الحرارة في الألومنيوم أكبر بكثير من الفولاذ، مما أدى إلى تقليل وقت التبريد بأكثر من 30٪ نتيجة لذلك، وبالتالي تجنب تشوه الأجزاء ذات الجدران السميكة وتقصير دورة الإنتاج بشكل عام، مما يسهل طرح المنتجات في السوق بسرعة.
قيود العمر الافتراضي لقوالب الألومنيوم عند التعامل مع البلاستيك المعدل المقوى بالألياف
إن استخدام مادة تحتوي على نسبة ألياف زجاجية أعلى من 30٪ سيؤدي إلى تقليل عمر قوالب الألومنيوم بشكل كبير (عادةً في غضون 5000 دورة تشكيل).
يُنصح باستخدام قوالب الصلب لإنتاج أكثر من 5000 قطعة. أما قوالب الألومنيوم فهي الخيار الأمثل من حيث التكلفة لإنتاج دفعات صغيرة، كما أنها تساعد في التحكم بتكاليف إنتاج قطع غيار الروبوت.
ما هي تحديات اختيار المواد لمكونات الروبوتات عالية التآكل؟
تحتاج مفاصل مكونات الروبوت إلى تحقيق التوازن بين التشحيم الذاتي والصلابة العالية في ظل الاحتكاك عالي التردد.
عند إدخال البوليمرات عالية الأداء مثل PPA المقوى بألياف الكربون و PPS المعدل، فإن التحكم في تغيرات تقلبات الانكماش أمر لا بد منه، ويمكن استخدام تحسين DFM بدوره لحل مشكلة تهوية الحقن عالي الضغط.
معدل انكماش البوليمر عالي الأداء في قولبة الحقن الدقيقة
يعتمد انكماش المواد المقواة بألياف الكربون على اتجاه توجيه الألياف. في الواقع، قد يكون الفرق بين الانكماش على طول اتجاه التدفق والانكماش في الاتجاه العمودي كبيرًا جدًا.
يتمثل نهجنا في تعويض هذه الاختلافات مسبقًا عن طريق تحليل تدفق القالب وخطوات تحسين العملية، وبالتالي ضمان الدقة الأبعادية.
بشكل أساسي، تشبه المواد المقواة بألياف الكربون اللوح الخشبي المحكم من حيث أن معدل الانكماش في اتجاه الألياف يختلف عن معدل الانكماش في الاتجاه العمودي على الألياف.
نقوم أولاً بتحديد هذا الاختلاف ثم نقوم بتعويضه أثناء تصميم القالب حتى لا تتشوه الأجزاء بعد التشكيل و/أو تظهر انحرافات في الأبعاد، أي كتل بناء غير متوازية.
حلول تقنية التهوية وحبس الهواء في قولبة الحقن للمواد عالية الصلابة
نظراً لأن المواد عالية الأداء تحتاج إلى التعرض لضغط حقن عالٍ جداً، فمن الطبيعي تماماً حدوث عيوب مثل الاحتراق وفقاعات الهواء.
ولتجنب مثل هذه العيوب، قمنا بتصميم قنوات تهوية دقيقة بعمق 0.015 مم للسماح بخروج الغاز من تجويف القالب على الفور، مما يضمن استقرار جودة أجزاء مفاصل الروبوت.
نوع المادة | قوة الشد (ميجا باسكال) | معدل الانكماش (%) | سيناريوهات التطبيق | العمر الافتراضي (دورات القالب) | ميزة التكلفة |
PA66+30%GF | 150-180 | 0.2-0.4 | غلاف المخفض، دعامة الوصلة. | أكثر من 100,000 | متوسطة الحجم، فعالة من حيث التكلفة. |
نظرة خاطفة | 200-230 | 0.1-0.2 | وصلات عالية الجودة، وأجزاء في بيئات ذات درجات حرارة عالية. | أكثر من 150,000 | أداء ممتاز ومنخفض. |
دواء POM | 80-100 | 0.3-0.5 | التروس، أجزاء ناقل الحركة. | أكثر من 80,000 | تكلفة عالية ومنخفضة. |
PPA+CF | 160-190 | 0.15-0.3 | أدوات طرفية، أقواس عالية القوة. | أكثر من 120 ألف | متوسط، يوازن بين القوة والتكلفة. |
PPS | 140-170 | 0.2-0.4 | أجزاء مقاومة للتآكل ودرجات الحرارة العالية. | أكثر من 110,000 | مقاومة بيئية متوسطة وقوية. |
كيفية ضمان اتساق ضمان الجودة لأجزاء الروبوت المنتجة بكميات كبيرة؟
للحفاظ على جودة الإنتاج في التصنيع الضخم لأجزاء الروبوت ، من الضروري وجود نظام مراقبة على مستوى الصناعة 4.0.
هذا النظام عبارة عن مزيج من التصوير المقطعي المحوسب، وآلات قياس الإحداثيات (CMM)، وتسجيل منحنى الضغط في الوقت الحقيقي أثناء عملية التشكيل، مما يتيح تتبع العملية بالكامل ويضمن تسليم منتجات خالية من العيوب.
استخدام التصوير المقطعي المحوسب وقياس الإحداثيات ثلاثية الأبعاد لمراقبة الأبعاد الرئيسية
نحن نجمع بين استخدام الماسحات الضوئية المقطعية وأجهزة قياس الإحداثيات ثلاثية الأبعاد للتحقق من أبعاد ميزاتنا الأكثر تعقيدًا، والتي يصعب الوصول إليها في بعض الأحيان، مثل الثقوب الداخلية بالإضافة إلى الأجزاء غير القابلة للإزالة في التجميع.
يضمن جهاز قياس الإحداثيات (CMM) أن تكون التفاوتات المكانية في حدود 5 ميكرومترات ، وبالتالي يفي بشكل مرضٍ بمتطلبات الفحص القائمة على الأبعاد الحرجة لأجزاء الروبوت.
مستوى الصناعة 4.0 من إمكانية تتبع عملية منحنى الضغط في الوقت الفعلي
يتم تسجيل منحنى الضغط أثناء مرحلة التثبيت في عملية قولبة الحقن لكل دورة قالب لاستخدامه كتحقق رقمي من الجودة.
عندما يتبين أن دقة الإنتاج تنحرف، فمن الممكن تحديد نقاط تقلب الضغط بالرجوع إلى السجلات، وإجراء التعديلات اللازمة على المعلمات دون أي تأخير، ومنع التخلص من الدفعة، ومواصلة الإنتاج الضخم المستقر لأجزاء الروبوت.
دراسة حالة شركة JS Precision: حلول قولبة الحقن لهياكل المخفضات عالية الدقة
تعتبر أغلفة المخفضات للروبوتات ذات الميزات التعاونية هي الأجهزة الرئيسية لهذه الروبوتات، وسيؤثر أي تغيير في دقة هذه المكونات بشكل مباشر على كفاءتها في نقل الطاقة وكذلك مستويات الضوضاء.
يوضح ما يلي كيف تحدد شركة JS Precision تحديات قولبة الحقن عالية الدقة وتتوصل إلى حلول تعود بالفائدة على عملائها.
الخلفية والأهداف
كانت إحدى الشركات المصنعة للروبوتات التعاونية في عجلة من أمرها لإنتاج غلاف مخفض توافقي عالي الدقة. وكان من المقرر أن تكون المادة الرئيسية للجزء هي PA66+30%GF، بينما يجب ألا يتجاوز التفاوت المسموح به في القطر الداخلي لمقعد المحمل 0.01 مم دون أي تشوه هندسي على الإطلاق.
لم ينجح إنتاج النموذج الأولي من قبل المورد الأصلي في تلبية المواصفات، مما أدى إلى تأخير خطة إطلاق المنتج في السوق.
التحديات التقنية والدروس المستفادة
أظهرت الدفعة الأولى من النماذج الأولية انحناءً غير متجانس بمقدار 0.15 مم. وقد تسبب التوزيع غير المتساوي للألياف الزجاجية في تشوه مقعد المحمل، مما أدى إلى انخفاض كفاءة النقل بنسبة 18%.
أدى التبريد غير المتساوي وضغط التثبيت المضبوط بشكل خاطئ في المعالجة التقليدية إلى انكماش وتشقق الأجزاء.
حل دقيق ومتعمق باستخدام جافا سكريبت
انطلاقاً من الدروس التي تعلمناها، أدخل فريقنا الهندسي تغييرات على منهجنا التقني:
- لقد أجرينا تحليلًا جديدًا لتدفق القالب، وأعدنا تصميم بوابة متناظرة ثلاثية النقاط على شكل مروحة، واستخدمنا أعمال المحاكاة لضمان التوزيع الموحد للألياف الزجاجية في محيط المحمل، وبالتالي تقليل اختلافات الانكماش غير المتجانسة.
- تم إدخال نظام تحكم عالي الأداء في درجة حرارة القالب ذو حلقة مزدوجة لتحقيق استقرار مثالي في تغيرات درجة الحرارة في منطقة القالب الأساسية في حدود درجة مئوية واحدة، مما يضمن التبلور المنتظم لـ PA66 داخل تجويف القالب.
- تم إدخال تقنية التشكيل العلمي - باستخدام مستشعرات الضغط لتحديد نقطة تبديل الضغط والحجم والحد من انحراف التبديل إلى 0.05 مم. كما تم استخدام تقنية تثبيت الضغط الدقيق متعددة المراحل لتعويض الانكماش دون زيادة الإجهاد.
النتائج النهائية
1. دقة التفاوتات:
يظل التفاوت في القطر الداخلي عند موضع المحمل الحرج مستقرًا عند 0.008 مم، وهو ما يتجاوز بكثير متطلبات العميل البالغة 0.01 مم.
2. تحسين الكفاءة:
بفضل تصميم قناة التبريد المحسن، تم تقليل وقت الدورة من 45 ثانية إلى 38 ثانية، مما أدى إلى زيادة الكفاءة بنسبة 15٪.
3. جودة الأداء:
ارتفع معدل تأهيل الإنتاج الضخم من 82% إلى 99.5%، مما ألغى تمامًا الحاجة إلى التصنيع باستخدام الحاسوب (CNC) في المرحلة اللاحقة. كما انخفض مستوى ضوضاء مخفض السرعة لدى العميل بمقدار 4 ديسيبل، مما عزز بشكل كبير القدرة التنافسية للمنتج النهائي في السوق.
- ملاحظات العملاء:
أظهرت شركة JS Precision شفافية هندسية كبيرة. لقد تجاوزوا مجرد إخبارنا بمخاطر تركيز الإجهاد في تصميمنا الأولي. بل إنهم أشركونا في عملية التفاوتات المضبوطة من خلال مشاركة بيانات علمية حول قولبة الحقن.
"لقد مكّنتنا هذه الخدمة الشاملة، بدءًا من التعلم من الإخفاقات وصولاً إلى الحلول المتكاملة، من إطلاق المنتج بنجاح وقبل الموعد المحدد." - كبير مسؤولي التكنولوجيا في المشروع
هل تواجه تحديات مماثلة في مجال قولبة الحقن عالية الدقة؟ أرسل رسوماتك ثلاثية الأبعاد إلى شركة JS Precision للحصول على حلول مخصصة لقولبة الحقن عالية الدقة وتقديرات مجانية للتكلفة.
الأسئلة الشائعة
س1: ما هو أعلى مستوى من التفاوت يمكن تحقيقه باستخدام قولبة الحقن الدقيقة؟
بشكل عام، يمكن تثبيته بثبات عند 0.02 مم، ويمكن للقوالب والأساليب المخصصة أن تحقق 0.01 مم، مما يلبي تمامًا متطلبات مكونات الروبوت عالية الدقة.
س2: لماذا لا يُنصح باستخدام الطباعة ثلاثية الأبعاد للنماذج الأولية لمفاصل الروبوت؟
تتميز أجزاء الطباعة ثلاثية الأبعاد بنقاط ضعف في الطبقات، ولهذا السبب من المستحيل محاكاة الخصائص الميكانيكية المتساوية الخواص بالإضافة إلى مقاومة التآكل للأجزاء المصبوبة بالحقن، وبالتالي لا يمكنها إظهار حالة تشغيل مفاصل الروبوت بدقة.
س3: ما هو حجم الإنتاج المناسب لتقنية قولبة حقن الألومنيوم؟
يُعدّ قولبة حقن الألومنيوم خيارًا مناسبًا لإنتاج دفعات صغيرة إلى متوسطة تتراوح بين 500 و5000 قطعة، وذلك بحسب درجة خشونة المادة. ويضمن هذا النطاق الإنتاجي تحقيق أقصى قدر من التوفير في التكاليف عند استخدام قوالب حقن الألومنيوم.
س4: كيف يمكن تقليل علامات الانكماش في أجزاء الروبوت ذات الجدران الرقيقة؟
من أجل تقليل علامات الانكماش بشكل كبير، يجب الحفاظ على سمك الأضلاع المقوية عند 50٪ إلى 70٪ من سمك الجدار الرئيسي، إلى جانب الحفاظ على الضغط المناسب والتحكم الدقيق في درجة حرارة القالب.
س5: ما هي أفضل المواد البلاستيكية المستخدمة في مفاصل الروبوتات والتي يمكنها التعامل مع الحركات السريعة جدًا؟
تتميز المواد البلاستيكية مثل POM و PEEK و PA66 + PTFE المحسن أو ألياف الكربون بقدرات عالية نظرًا لتوازنها الدقيق بين التشحيم الذاتي والصلابة العالية للتطبيق في سيناريوهات الاحتكاك عالية التردد.
س6: ما هي الخطوات التي تتخذها شركة JS Precision للحفاظ على أعلى مستوى من الواقعية للمواد؟
نقوم بإصدار شهادات ترخيص كاملة للمواد ونقدم تقارير اختبار الأداء المادي لكل دفعة، مما يضمن أن المواد مطابقة لمعايير العميل ويمنع بشكل فعال استخدام المواد الرديئة.
س7: كيف يمكن تحقيق استقرار الأبعاد للأجزاء المصبوبة بالحقن في درجات الحرارة القصوى؟
من خلال استخدام مواد ذات معاملات تمدد حراري منخفضة (المعادن، على سبيل المثال) وكذلك استخدام المعالجة اللاحقة للخبز لإزالة الإجهادات الداخلية، فإننا قادرون على تصنيع قوالب الحقن التي بالكاد تغير أبعادها حتى في درجات الحرارة العالية جدًا أو المنخفضة جدًا.
س8: ما هي أسرع طريقة للحصول على عرض أسعار من شركة JS Precision؟
كل ما عليك فعله هو تحميل رسوماتك ثلاثية الأبعاد (بصيغة STEP أو IGS) وسيقدم لك مهندسونا ليس فقط ملاحظات حول التصميم للتصنيع، بل أيضًا عرض أسعار سريع ومفصل في غضون 24 ساعة مجانًا تمامًا وبدون أي عوائق.
ملخص
يلعب قولبة الحقن الدقيقة دورًا حاسمًا في تجاوز حدود دقة أجزاء الروبوت. فكل مرحلة، بدءًا من تحسين التصميم للتصنيع وصولًا إلى التحكم العلمي في قولبة الحقن ، تُسهم في الأداء الأمثل للمكون.
من خلال الاستفادة من معرفتها الواسعة بالأجزاء المعقدة للغاية، ستساعد شركة JS Precision مؤسستك في حل المشكلات المتعلقة بالدقة والتكلفة ووقت الدورة بالإضافة إلى المساعدة في تحسين جودة منتجات الروبوت الخاصة بك.
هل ترغب في تحسين دقة أجزاء الروبوت الخاص بك؟ تواصل مع شركة JS Precision، وقم بتحميل رسوماتك ثلاثية الأبعاد ، واحصل على تقييم مجاني من خبير متخصص في مجال التصنيع (DFM) بالإضافة إلى عرض سعر سريع وبسعر تنافسي. انضم إلينا لنصنع منتجات روبوت أكثر كفاءة.
