5 轴加工服务：精度和成本效益的综合指南

5轴加工服务形成高端制造业解决复杂加工问题的核心技术之一。

从翱翔天空的 5 轴航空航天部件到用于救生植入物的 5 轴医疗设备加工，这项技术不仅仅关乎形状，还关乎最终的精度、完整的表面完整性和可预测的成本。

然而，在连续五轴加工和高速五轴加工之间，当面对钛五轴加工的所有挑战时，正确的策略决定了成败。

本指南贯穿营销演讲，直达技术核心，揭示如何利用世界一流的精密制造能力来实现您的设计愿景。

图1：实时模拟钻头对工件的切削过程。

核心答案总结

技术挑战	主要影响因素	技术理念及JS Precision的解决方案
精度控制和公差控制	机床的几何精度、热稳定性、刀具系统、过程控制。	“可重复的卓越”是准确性的定义。通过恒温车间、高刚性机床组合和全过程计量科学，我们将公差稳定控制在微米级。
复杂航空航天部件加工	薄壁结构变形预防、多工艺集成、材料去除策略以及严格的认证要求。	我们将每一个五轴航空航天部件视为一个系统工程项目。从仿真驱动的刀具路径优化到机上测量补偿，我们保证一次性成功。
难加工材料（钛合金）加工成本	材料成本、刀具磨损、加工周期、特殊工艺要求。	对于钛合金 5 轴加工，我们的价值来自我们专有的工艺数据库。通过优化的切削参数、专用刀具和高压冷却，我们最大限度地提高材料去除率，同时延长刀具寿命，控制总体成本。
连续五轴和高速加工的应用边界	零件几何特征、机床动态性能、编程复杂度、表面质量要求。	根据特点，我们选择复杂曲面的智能连续五轴加工或高效清理区域的高速五轴加工，而不是“一刀切”，以达到效率和质量的最佳平衡。

JS Precision 5轴数控加工服务：精度与成本双赢

作为一家拥有15年五轴数控加工经验的服务商， JS Precision已在航空航天、医疗器械、汽车精密零部件领域立足。

我们为全球顶级航空航天公司加工五轴航空航天零部件，克服了钛合金支架薄壁变形的挑战，将合格率从行业平均75%提高到98%。

在医疗领域，我们遵循ISO 13485已完成五轴医疗器械加工订单500余份，包括骨科螺钉、手术器械等高精度产品。

迄今为止，我们已承接了超过8000个涉及复杂零件加工的订单，服务了来自20多个国家的客户，积累了铝合金、钛合金、不锈钢等多种材料的丰富加工经验。

本指南不是理论堆砌，而是我们通过多次流程优化和解决意外问题获得的经验的结果。这里的每一个建议都是经过实践检验的，你完全可以信赖。

希望您的 5 轴加工服务项目同时实现精度和成本控制？请提交您的零件材料、公差要求和产量需求，我们的工程师将提供免费、深入的工艺计划，帮助您恰到好处地平衡精度和成本。

5 轴加工服务可实现的标准和最终公差是多少？

出色的公差控制是5轴加工服务的核心能力之一，也是赢得客户认可的重要途径。

其精度评定依据可参考《试件精度验收标准》 ISO 10791-7:2020加工中心检验条件标准，为评价五轴机床综合精度提供了国际认可的方法。

标准公差范围

从标准生产条件出发，不同材料可达到的公差有一些基准，如下表所示：

材料类型	常规公差范围	高精度公差范围	适用场景
铝合金	±0.025mm	±0.005mm	汽车零部件、通用机械
钢	±0.030mm	±0.008mm	工业设备、模具零件
钛合金	±0.035mm	±0.010mm	航空航天、植入医疗

影响耐受性的“隐形”因素

1、机床的静态和动态精度：机床的定位精度和重复定位精度是基本公差的直接决定因素，而跟踪误差在加工复杂曲面时会放大偏差，影响该零件的成形效果。

2.热变形管理：加工过程中主轴的高速旋转、导轨的摩擦以及环境温度的波动都可能导致机床部件发生微小变形，从而产生系统误差，需要有针对性的补偿策略。

3.总体刀具系统误差：刀柄中仅有几微米的跳动将直接传递到零件上，并且刀具本身的磨损会随着加工时间的推移而增加，直接影响公差稳定性。

JS Precision精度保证体系

• 我们严格把控精度来源，从设备选型阶段开始：引进高端五轴机床德国、日本进口，定位精度可达±0.003mm 。
• 同时设立恒温车间，将环境温度波动控制在±2℃以内。
• 在加工过程中，采用在线检测设备实时监测尺寸偏差，并通过工艺补偿算法进行参数调整。

正是这个系统使我们的 5 轴加工服务能够始终保持输出稳定和高精度。

想要确保您的 5 轴加工服务项目满足预期的公差吗？将您的零件图纸以及所需的公差要求发送给我们，我们的工程师将为您提供免费的精度可行性审查，以帮助您避免错误风险。

图2：五轴数控加工可以绕多个轴旋转零件和刀具，从而产生更加均匀和精确的切削效果，这有助于实现更严格的公差。

复杂性的艺术：如何加工高要求的 5 轴航空航天部件？

五轴航空航天部件通常具有复杂曲面和薄壁结构的特点。因此，加工这些零件非常具有挑战性，需要科学的工艺规划和执行方法才能成功。

流程规划：从模拟开始

1.虚拟制造和碰撞检测：

五轴航空航天部件结构复杂。即使加工路径中的微小错误也会导致刀具、工件和夹具之间的碰撞。

我们使用先进的CAM软件构建完整的虚拟加工环境，模拟机床运动轨迹，提前识别碰撞风险，以避免昂贵的材料浪费和设备损坏。

2.切削力和变形预测：

航空航天零件中的薄壁结构通常厚度小于2mm，在切削力作用下很容易变形。通过有限元分析预测不同切削参数下零件变形趋势，优化切削顺序和进给量，主动控制变形量。

执行策略：稳定第一

1、夹紧方式选择：

根据其特点 5轴航空航天零部件，我们灵活选择加工方法。结构复杂的零件应采用连续五轴加工，一次装夹完成所有工序，刚性较差的零件应采用3+2轴定向加工，提高加工稳定性。

2. 专用夹具及零点快换系统：

通过我们设计的夹具，最大限度地减少夹紧力对零件的影响，同时提高夹紧刚度。零点快换系统可实现快速换型，减少量产准备时间，提高整体效率。

5 轴航空航天部件的复杂加工遇到困难？立即与我们的工艺工程师进行咨询，提供您的零件结构和精度要求，并获得免费的个性化工艺解决方案，以更稳定、更高效地加工复杂零件。

了解高难度钛金属 5 轴加工的成本驱动因素

由于其独特的材料特性，钛 5 轴加工一直很昂贵。因此，只有充分了解成本结构，才能找到有效的成本降低策略。

成本结构：深入分析

钛五轴加工的成本主要来自三个部分，其比例如下：

成本类型	百分比范围	核心影响因素
直接材料成本	30%-40%	钛合金毛坯价格高，材料利用率直接影响成本。
机床时间成本	40%-50%	钛合金导热系数低，导致切削速度慢，加工周期长。
刀具消耗成本	10%-20%	专用工具价格高，磨损速度快，更换频率多。

JS Precision降本增效之道

1.工艺参数优化库：

我们基于数千个参数开发了专用参数库钛5轴加工通过实验，可以精确匹配Ti-6Al-4V等不同钛合金材料的切削要求，在材料去除率和刀具寿命之间达到更好的平衡。

2.HPCT的应用：

我们推出了高压冷却系统，借助高压射流，突破钛合金加工过程中形成的热障，迅速去除切屑并冷却切削刃。

这显着改善了切削条件，刀具寿命延长了 30% 以上，相应地降低了刀具消耗成本。

释放效率：连续 5 轴加工何时以及如何节省时间？

连续五轴加工是一种非常有效的五轴加工方式，但并不适用于所有场合。而在一些特殊情况下，可以大大缩短生产时间。

实际节省的时间在哪里？

1. 减少设置数量和基准转换：

复杂零件的传统加工需要多次设置和对准过程，这不仅耗时，而且会引入累积误差。连续五轴加工可一次完成所有特征加工。可以节省设置、对准和重复检查所需的时间，避免可能的累积错误。

2. 优化工具可访问性：

对于深腔和复杂曲面， 连续 5 轴加工可以调整机床的姿态并使用较短的刀具进行加工。较短刀具的刚性较高，可允许较高的切削参数，从而显着提高金属切除率并缩短加工周期。

并不总是最好的解决方案

连续五轴加工也有很多局限性：编程难度远远大于传统加工，需要专业的CAM工程师更长的编程时间。同时，机床的多轴联动增加了动载荷，设备的精度和稳定性需要进一步提高。

在一些高精度、小余量精加工情况下，高速五轴加工可以通过更快的进给速度和更平滑的切削运动来获得更高的效率。

您想知道您的零件是否适合连续 5 轴加工吗？只需上传您的 3D 模型和加工要求，我们将进行免费的工艺评估，帮助您选择最高效的加工方法并节省生产时间。

控制热量：钛加工中热管理的先进策略

此外，在钛合金五轴加工过程中，热量积累是导致刀具快速磨损和零件精度下降的根本原因，因此有效的热管理变得非常重要。

热量产生与传导的困境

钛合金的导热系数仅为铁的l/4左右，铝的1/16左右。机械加工过程中，由于切削产生的热量不易带走， 90%以上的热量聚集在刀具尖端。

这不仅会加速刀具磨损、缩短刀具寿命，还会导致零件局部温度过高、热变形和公差不准确。

系统散热解决方案

1.内部刀具冷却：我们使用具有多个内部冷却通道的专用刀具。冷却液通过这些直接到达切削刃，从而精确冷却发热的核心区域并且不允许热量耗散。

2、冷却液选择及压力：采用专为钛五轴加工设计的高性能切削液，具有良好的冷却和润滑效果，同时采用超高压冷却系统（>70 bar），增强冷却液的渗透性，快速排除切屑和热量。

3. 切割参数和路径的“热感知”优化：摆线铣削采用螺旋进给，避免同一区域的连续摩擦和发热，同时合理调整切削速度和进给量，减少单位时间产生的热量。

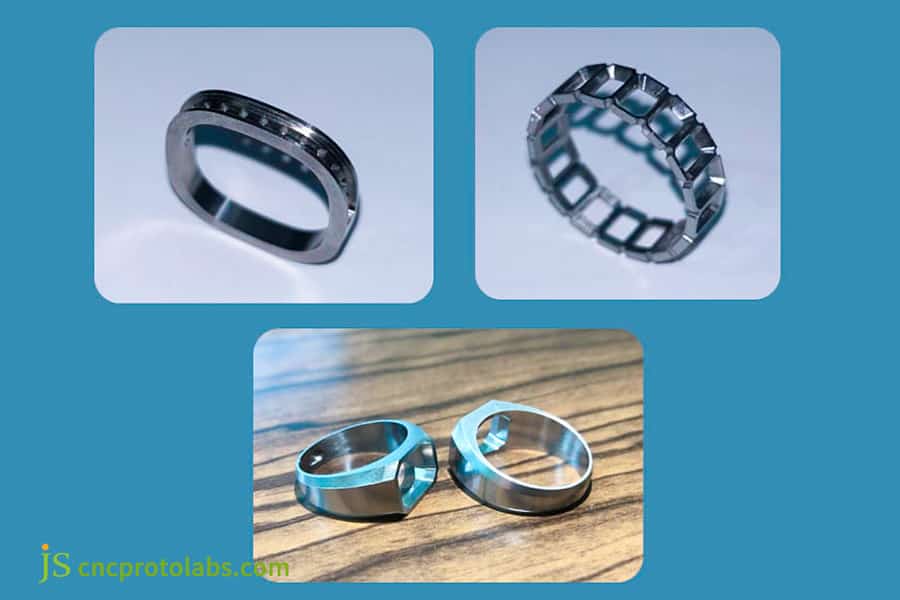

图 3：五轴 CNC 加工可以减少热量积聚并最大限度地减少刀具磨损，有效挑战钛合金加工。

突破界限：高速 5 轴加工的实际限制是什么？

高速5轴加工可以大大提高加工效率，但由于物理条件和工程技术的限制，速度不会无限。但在某些领域却有着不可替代的优势。

速度的物理和工程限制

1. 机床动力学限制：

主轴的加速能力和伺服系统的响应速度决定了高速五轴加工的最大进给速度。在我们的高端机床主轴中，最高转速可达 24,000 rpm，每轴最大进给速度为 60 m/min，可满足大多数高速加工需求。

2. 模具技术的边界：

在高速旋转的情况下，动平衡水平非常重要，不平衡的刀具可能会断裂。采用动平衡等级G2.5的刀具和高精度夹紧系统，保证高速旋转时的稳定性和精度。

3. 编程和控制挑战：

在高速加工中，数控系统的“前瞻”加工能力变得尤为关键。我们的设备配备高端数控系统，可提前分析1000多段加工代码，避免拐角处停顿或过切，从而实现平稳加工。

在医疗器械加工中的精湛应用

5轴医疗器械加工需要极高的精度和表面质量，高速五轴加工完美满足了这样的要求。

鉴于某些骨科植入物（例如人工关节或手术器械）的尺寸较小且几何形状复杂，因此可以在高进给率和小切削深度下进行高速 5 轴加工。这不仅提高了效率，还减少了零件表面的切割痕迹，实现了满足生物相容性要求的优异表面光洁度。

案例研究：从 18 小时缩短到 6 小时 – 我们如何将钛航空航天支架的交付时间缩短 67%

挑战

我们的客户是一家全球领先的航空航天零部件供应商，寻求轻质钛合金支架的加工，并从事五轴航空航天零部件业务。零件尺寸为320mm×210mm×160mm，核心问题是存在三个厚度仅为1.2mm的薄壁结构。

客户以往采用传统的三轴加工工艺，多道装夹，导致单件加工时间长达18小时，且薄壁变形严重，导致产品合格率仅为70% 。无法满足大批量生产的需要。

JS精密解决方案

我们组建了专业的技术团队，为钛五轴加工项目开发了整体解决方案。

1.首先，我们采用连续五轴加工策略，并设计了一些专用夹具，完全在一次装夹中完成所有特征的加工，避免了多装夹带来的定位误差和变形风险。

2、基于我司自有的钛五轴加工数据库，优化切削参数，提高粗加工过程中的材料去除率，采用高速5轴加工在薄壁区域采用小切深和高进给量来降低切削力的方法。

3.最后，在整个制造过程中，我们还引入了机上测量系统来实时测量所有关键尺寸，自动补偿刀具磨损和预期变形。

结果：

采用该方案，该钛合金支架的单件加工时间从18小时缩短至6小时，生产效率提升200% ，薄壁变形控制在±0.015mm以内，产品合格率提升至98%。

短短一年时间，我们为客户节省了超过15万美元的制造成本，帮助他们顺利完成批量生产和交付。

您想重现这些 5 轴航空航天组件所带来的成本节约和效率提升吗？拨打我们的技术热线，告诉他们您的零件类型和加工挑战，并获得个性化的钛合金 5 轴加工优化解决方案。

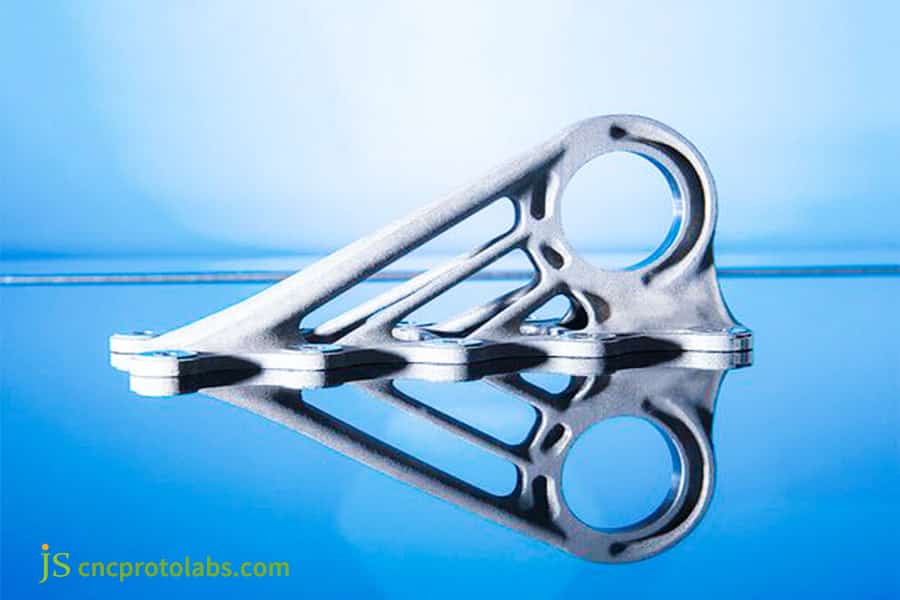

图4：航空用轻量化钛合金支架

常见问题解答

Q1: 5轴加工报价需要什么文件格式？

我们更喜欢3D 实体模型，例如STEP 或 IGES 文件，可以完整地表示零件结构。另请附上 PDF 图纸，其中指定关键尺寸、公差要求和材料信息，以便准确报价。

Q2: 你能同时处理原型和大批量生产吗？

当然，对于原型，我们有快速响应和加急的加工服务来满足您的测试需求，对于批量生产订单，我们有成熟、稳定的工艺和自动化解决方案来保证效率和一致性。

Q3: 如何确保医疗植入物的表面光洁度质量？

我们通过仔细的刀具路径规划、优化的切削参数以及振动抛光或喷砂等专业后处理技术，确保植入物满足生物相容性表面光洁度要求的标准。

Q4: 你们的五轴机器可以容纳的最大零件尺寸是多少？

我们的五轴加工设备的工作台尺寸从 600mm 到 1500mm不等。只需给出您零件的长、宽、高要求，我们就会为您匹配最合适的加工设备。

Q5: 你们提供材料证明和完整的检验报告吗？

是的，我们可以提供原始制造商材料证书，以确保材料的可追溯性。还将提供完整的检验报告，其中包括每批首件或最关键零件的尺寸、粗糙度和其他指标。

问题 6：您对医疗器械加工 ISO 13485 的体验如何？

我们根据 ISO 13485 标准建立了完整的质量控制体系。从原材料检验到成品交付，控制严格，确保整个五轴医疗器械加工过程可追溯、可控。

Q7：5 轴加工铝材与钛材的成本比较如何？

在五轴加工过程中，钛合金的成本通常比铝合金高3-5倍。其主要原因是钛合金的导热率较低，导致加工周期较长、刀具磨损较大，而且原材料本身的成本较高。

Q8：复杂的 5 轴原型的典型交货时间是多少？

我们通常会在收到您批准的数据后5-10 个工作日内发货。由于零件的复杂程度和材料可用性不同，确切的交货期取决于此。无论如何，我们都会提前告知您确切的时间表。

概括

五轴加工服务不仅仅是技术的集合，更是精度控制、流程优化和成本平衡的艺术。 JS Precision凭借15年的实践经验证明，采用正确的方法，可以在复杂零件加工中实现“高精度”和“低成本”的双赢。

无论您需要加工 5 轴航空航天部件、5 轴医疗器械加工，还是面临钛 5 轴加工的热管理挑战，我们都可以为您提供定制解决方案。选择JS Precision，让五轴加工成为您产品竞争力的原动力。
