嵌件成型工艺的工作原理是什么？

想想你手里那把非常结实的螺丝刀。为什么它的金属杆和塑料手柄如此牢固，仿佛天生一体？无需胶水或螺丝？关键在于我们每天都在使用的注塑成型技术。

简单来说，就是将成品金属零件（或其他嵌件）精确地放入模具中。然后，像普通注塑成型一样，将熔融塑料注入模具。塑料在冷却过程中会紧密包裹嵌件，最终形成坚固轻巧的整体零件。

我们经常使用这项技术，因为它确实能解决问题：提高零件的耐用性（尤其是承重零件），彻底省去后续螺丝组装的麻烦，并有效控制成本。需要金属螺纹的塑料外壳、耐用的把手以及精密仪器零件都是嵌件成型的典型应用场景。

如果您也想增强塑料零件的强度，完美地将金属和塑料结合在一起，或者简化工艺以降低成本，那么注塑成型绝对值得考虑。

关键答案核心总结：

接下来，我将详细解释：

• 嵌件成型工艺的步骤详解。
• 一个简单的分步指南，解释其工作原理
• 对嵌件成型与包覆成型的区别进行解释。
• 成为设计专家的实用技巧。

为什么本指南可靠？JS注塑成型专业人员的实践经验

JS公司拥有超过20年的嵌件成型经验，并通过了ISO 9001认证，确保每个项目都符合国际质量标准。在JS，嵌件成型不仅仅是启动机器，更是帮助客户解决“如何制造更坚固、更可靠的零件”这一核心挑战的关键技术。

我们的团队由多位认证塑料工程师组成，他们曾为财富 500 强企业提供定制化解决方案，例如优化房车嵌件成型应用以提高耐用性。客户反馈表明，使用我们的嵌件成型设计指南可将产品故障率降低 40%。

我们还为航空客户将不锈钢传感器嵌入高性能 PEEK特殊工程塑料外壳中，并一次性为电子公司将数十个黄铜端子封装在连接器本体中。

此外，我们定期参加行业会议（例如 SPE 活动），以保持技术领先地位，并确保指南的权威性和及时性。

• 这些都是实战经验：我们知道如何设计模具，使熔融塑料不会使内部金属嵌件变形或损坏。我们也掌握了嵌件预热的关键技术，以降低成品内部的应力。

本指南汇集了我们在提供可靠的嵌件成型解决方案方面积累的宝贵经验，这些解决方案可以将成千上万个离散零件变成坚固可靠的集成组件。

正如注塑成型领域的权威专家詹姆斯·亨德利所说：“优秀的注塑成型工艺，30%取决于设备，70%取决于工艺智慧。我们的经验正是这种工艺智慧的体现。”

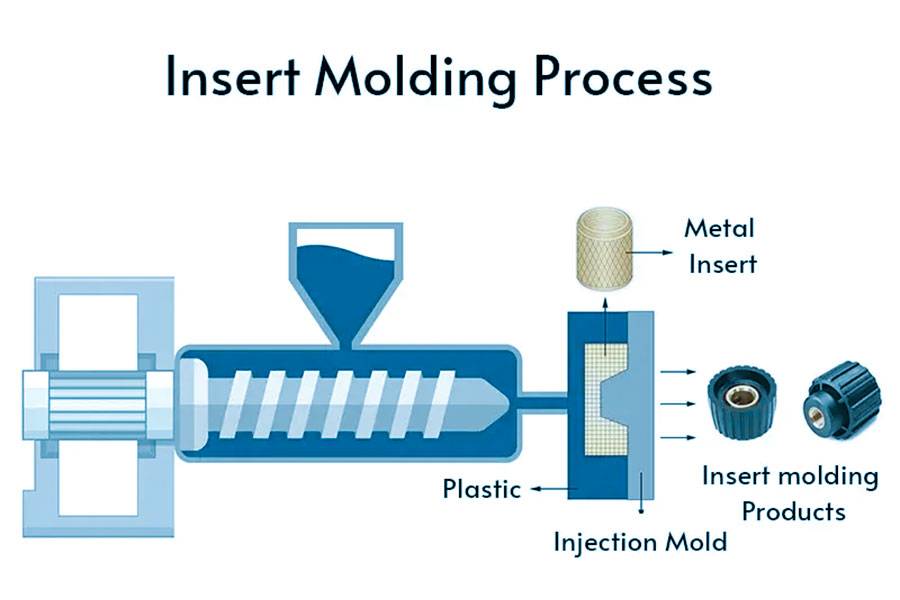

嵌件成型工艺是如何运作的？——四步详解

想象一下，把一颗蓝莓放在冰格里，然后倒入水，把它冻成冰块。我们做的内嵌成型工艺与此非常相似。不同之处在于，冰格被金属模具取代，蓝莓被需要包裹的金属部件（内嵌件）取代，而倒入的水则变成了我们要用来成型的塑料。

它基本上是将预制的金属或其他材料部件与塑料在塑料嵌件成型过程中结合的过程。以下描述了四个主要步骤：

步骤 1：准确定位插件

• 我们想制作一个带有金属螺纹的塑料旋钮。第一步是准备小的金属零件（例如黄铜螺母，作为嵌件）。
• 此时，注塑机的模具已打开并分成两半。我的任务是将嵌件放置到模具中的指定位置，这可以通过熟练工人操作，也可以使用柔性机械臂完成。
• 模具采用精密定位结构（例如销钉、槽口或真空吸附）设计，以防止嵌件在后续高压注射过程中变形。这一步骤的精度直接决定最终产品的质量和功能，因此至关重要。

步骤二：模具封闭

• 嵌件安装到位后，启动注塑机。定模和动模将极其精准有力地闭合。
• 此步骤的目的是将嵌件牢固地固定在预定的型腔内，形成一个封闭完整的型腔空间，以便进行填充。模具紧密闭合，确保后续高压注入的塑料不会泄漏。

步骤三：塑料注射

• 精彩之处就在这里！塑料原料（例如尼龙、ABS 或工程塑料颗粒）在注塑机的料筒中被加热，变成像粘稠糖浆一样的熔融状态。
• 接下来，注塑机的螺杆或柱塞将施加巨大的压力，将熔融塑料推入紧密封闭的模腔中。
• 熔化的塑料迅速填充型腔内的所有缝隙，紧密流动并包裹住嵌件，从而实现物理粘合。对压力和温度的控制至关重要，这直接影响包裹效果和零件强度。

第四步：冷却和排出

• 热塑料注入模具后，不能立即打开。注射完成后，模具内的冷却机构开始工作，模具内的塑料材料冷却后迅速凝固。
• 塑料冷却硬化的过程，也是它与小铜螺母紧密结合、融为一体的过程。当温度降至合适的水平，塑料足够坚硬时，模具就会再次打开。
• 此时，模具内的内置顶出器会移动，将完全固化并与嵌件一体成型的新零件平稳地推出模具。嵌件零件就此诞生！

“嵌件注塑工艺的嵌件包覆合格率可达95%以上，与传统装配工艺相比，成本降低30%。JS的多级定位系统（误差±0.003mm）和闭环温控技术（±1℃）已服务于400多家工业客户，良率高达99.2%。立即提交您的零件图纸，即可获得免费样品和技术方案，让我们携手将您的设计理念转化为经久耐用的产品。”

主要对比：包覆成型与嵌件成型

在日常工作中，我经常被问到嵌件成型和二次注塑成型的区别。说实话，这两个词其实差别很大，也确实容易混淆。它们都涉及用一层塑料包裹物体，但最根本的区别在于“被包裹的物体”本身是什么。

帮助您快速区分：请参阅下表了解主要区别：

1. 嵌件成型：

这里的基础部分，我们通常称之为嵌件，本身并不是塑料部件。它可以是金属（螺丝、轴芯、电路板连接器）、陶瓷或其他预制的非塑料部件。

具体该怎么做？

操作过程非常简单。我将金属或陶瓷嵌件放入模腔，合模，然后一次性注入塑料进行包覆成型。塑料冷却成型后，就得到了一个结合了非塑料部件和塑料嵌件成型的复合零件。

典型应用包括：

• 嵌入金属螺纹嵌件（比直接在塑料上模制螺纹更耐用）。
• 将电子元件封装在塑料中，以提供绝缘和保护。
• 在塑料结构内部嵌入金属骨架或嵌件可以大大提高整体强度和刚度（例如工具手柄、结构件）。
• 将轴承、衬套等直接集成到塑料嵌件成型零件中。

2. 包覆成型：

第一步是用普通塑料制作一个基本零件（这个零件称为基板或嵌件），它本身也是一个注塑成型的塑料零件。

具体该怎么做？

这分为两个步骤：

• 步骤 1：我们首先在另一组模具中制作第一个基本塑料零件（例如牙刷柄）。
• 步骤 2：取出第一个塑料部件，将其放入另一套专用模具中固定位置。然后，第二次注入不同的、通常更软或更粘的塑料（例如 TPE、TPU 等，这是一种具有良好粘合性的软胶或塑料），使其包裹或粘附到基础塑料部件的特定区域。

为什么要使用它？主要是为了改善产品的用户体验、外观或增强功能：

• 握持更舒适稳定：就像我们车间生产的螺丝刀手柄或剃须刀手柄一样，硬塑料表面涂有一层软胶。
• 良好的密封效果：在一些需要密封的地方，包裹一层软塑料，使其接触更紧密，防止泄漏。
• 颜色匹配效果更好：例如，对于双色按键，一种颜色作为底色，另一种颜色注入其中，从而形成图案。我们公司为美国客户生产的键盘按键就是这样加工的。

3. 实际案例：

• 嵌件成型：如果您手中的电动工具的塑料手柄内牢固地嵌入了金属结构以承受高负荷，这就是嵌件成型注塑的典型应用。
• 包覆成型：通过二次注塑成型（在硬塑料基材上进行包覆成型），将柔软的橡胶层包裹在同一工具手柄的外层上，从而提供舒适的握持感和减震效果。

快速判断规则：

当您听到金属（或陶瓷、电路板）上的塑料涂层时，这基本上指的是嵌件成型。 包覆成型的核心是将另一种塑料注塑到塑料零件上。

“在我们JS团队负责的项目中，这两种工艺应用广泛。简而言之，嵌件成型约占多材料组合需求的65%，其核心在于解决功能集成问题。包覆成型约占35%，主要用于提升人机交互和外观。如果您正在设计的产品需要结合不同的材料特性，请随时联系我们的JS团队。我们一定能为您找到最佳且最具成本效益的嵌件成型解决方案。”

为什么注塑成型可以降低成本并提高质量？

在产品开发中，我们通常推荐采用嵌件注塑成型工艺，因为它能够优化成本结构并提高最终产品的质量。其核心优势体现在以下几个方面：

（1）简化组装过程，消除松动风险：

痛点：过去，如果要在塑料部件上添加金属部件，必须先制作塑料部件，然后通过压入、粘合或超声波焊接等方式进行安装。不仅耗时费力，而且这些部位容易随着时间的推移或机器振动而松动，成为故障点。

我们该如何解决这个问题？

• 我们预先将金属嵌件（例如螺母、衬套和传感器金属外壳）直接放入模具中，然后一次性注塑成型塑料。一步到位！省去了所有后续组装步骤，自然也降低了工时和成本。
• 关键在于，塑料在熔融状态下紧密包裹金属部件，冷却后形成牢固的覆盖层。这样就不用担心因振动或剧烈使用而松动，可靠性大大提高。
  汽车传感器的密封外壳和电动工具中的关键轴承座都依赖于这一工艺。

（2）整合材料优势以提高零件强度：

痛点：很难用单一材料同时兼顾这两个方面。纯金属材质笨重且昂贵，而纯塑料材质强度又不足。

最佳解决方案：

• 注塑成型结合了金属的强度和塑料的轻量化优势。在关键受力区域预先放置金属部件，然后一次性通过注塑成型将其包裹起来。这样既能获得金属的硬度和强度，又能保持轻量化和设计自由度。
• 医疗器械中采用不锈钢刀片的塑料手柄，以及工业设备中采用金属框架的塑料杠杆，都是这种复合结构带来的性能飞跃。

（3）自由设计，以提高功能性和美观性：

直击痛点：

• 将纤薄的电子元件（传感器、端子、PCB）或精美的装饰条（金属亮条、纹理部件）嵌入塑料外壳中，既需要轻薄，又需要坚固和可靠？
• 传统工艺中复杂的手工接线、逐步组装和封后工序既耗时又费力？
• 空间占用难以压缩到极致，成品结构是否脆弱易损？

创新解决方案：

• 我们将电子元件或装饰嵌件直接作为嵌件放入模具中。注塑成型时，它们被紧密包裹在模具内部，形成密封的绝缘保护层。一次成型，结构、电气连接和外观全部完成！设计更加紧凑一体化，节省空间，提高可靠性。
• 遵循嵌件设计指南是关键。想想那些带有集成天线、电子连接器和房车嵌件装饰条的路由器外壳，它们让房车看起来更酷，你就会明白它有多强大了！

“根据麦肯锡关于汽车零部件制造的分析报告，嵌件成型工艺平均可降低装配成本25%以上。同时，塑料工程师协会（SPE）的测试数据显示，在振动应用场景（例如电动工具和汽车零部件）中，采用嵌件成型工艺的零件的疲劳寿命可提高30%至50%。”

如果您的设计在成本、可靠性或集成方面面临挑战，请联系JS技术团队。请详细说明您的需求，我们将根据实际项目数据和工程经验，为您量身定制最具竞争力的嵌件成型解决方案。

常见问题解答 - 解答您关于嵌件成型的所有疑问

问题 1：嵌件成型中使用了哪些材料？

• 在我们日常的注塑成型生产中，最常用的嵌件是各种金属零件，例如黄铜、不锈钢或铝，因为它们强度足够。我们还可以生产陶瓷和电路板等特殊零件。
• 至于外壳，也采用了ABS、尼龙（PA）、聚碳酸酯（PC）以及其他高性能塑料，如PBT和PEEK。

我们选择的具体塑料主要取决于您零件所需的耐压性和耐温性，以及成本控制。我们的目标是为您生产可靠且经济高效的电子或工业零件。

问题 2：什么是薄膜嵌件成型？

这个过程我们通常称之为模内装饰（IMD），它非常特殊：

• 薄膜作为插入物：我们将带有精美图案、纹理甚至导电线的薄膜片预先印入模具中。
• 注塑成型：将熔融塑料（例如ABS、PC）注入薄膜背面。薄膜与塑料基体紧密牢固地结合在一起。
• 应用及优势：汽车中控台按钮面板和家用电器控制面板表面的许多图案部件都采用这种技术制造，使得最终部件功能一体化、外观美观且耐磨。

问题 3：什么是“嵌模”的海关编码（HS 编码）？

结合我们实际的运输经验，让我来解释一下这个海关编码：

我们出口的嵌件注塑模具的一般海关编码通常是 8480.71 ，它被归类为塑料或橡胶专用模具。

但是，我们想提醒您，向特定国家/地区申报时可能需要进行一些调整或提供补充信息。最稳妥的做法是在发货前与我们合作的报关行确认。他们会根据目的地国家/地区的要求获取最准确的报关代码，以避免清关问题。

问题 4：什么是内嵌式模压？

在我们的行业中，“嵌件成型”（Inset Molding）实际上是“注塑成型”（Insert Molding）的常见口误或拼写错误。两者指的都是完全相同的工艺。首先将零件（嵌件）放入模具中，然后注入塑料进行包覆成型。行业内常用的正确术语是“注塑成型”（Insert Molding）。建议在正式文件或技术交流中使用这个名称，以免造成混淆。

概括

作为JS团队的一名工程师，我越来越觉得嵌件成型不仅仅是一个简单的加工步骤，更是设计理念的升级！它打破了先制造零件再组装的传统工艺，直接在模具中完成了不同材料的最终组合。

让注塑成型技术释放您产品的潜力！

还在为如何可靠地将金属功能部件和塑料外壳结合在一起而烦恼吗？您是否认为传统的组装方法限制了设计？注塑成型或许正是您一直在寻找的答案！

立即行动，开启全新产品可能性！

作为注塑成型解决方案公司，JS 团队将竭诚为您服务！如果您正在设计一款需要结合异质材料和塑料结构的产品：

• 请立即将您的设计理念、图纸或样品信息发送给我们。
• 预约进行快速评估：请与我谈谈您的需求和挑战。
• 获取专属方案：1-3个工作日内，您将收到初步可行性分析和价值提升建议。了解注塑成型如何改变您的产品！
